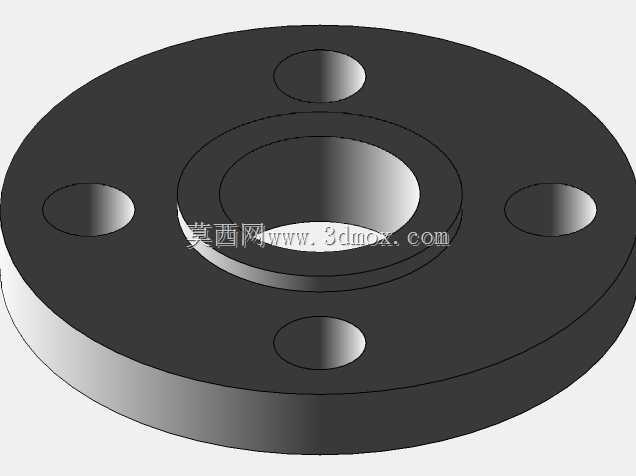

1英寸150LB突面带颈平焊钢制法兰

　　在民用给排水、低压工艺输送、常规化工辅助管路这类公称压力不超过2.0MPa的管线系统里，这类1英寸规格的突面平焊法兰是管路对接、阀门衔接、设备接口转换场景里出镜率极高的连接件。不同于对焊法兰需要和管道做坡口熔透焊接的高要求，SO结构的法兰在现场安装时，只需要将管道插入法兰内孔至指定深度，在法兰背面和管道外壁的衔接位置做角焊缝固定即可，对现场施工人员的焊接技能要求更低，安装效率比对焊法兰高出近四成，非常适合现场安装条件有限、管线压力等级不高的改扩建项目或者小型装置配管作业。

　　从密封结构来看，RF突面的密封面设计是低压管路里最通用的密封形式，密封面比法兰本体平面高出2mm左右的凸台结构，安装时配合非金属软垫片或者缠绕式垫片，通过螺栓预紧力让垫片产生均匀的压缩变形，填满密封面的微观凹凸间隙，就能实现可靠的静密封效果，不需要像凹凸面、榫槽面法兰那样配对加工密封面，备件互换性极强，现场如果出现法兰密封面意外划伤，只要损伤深度不超过0.2mm，通过简单的现场研磨就能恢复密封性能，大幅降低现场运维的备件储备压力。

　　设计这类法兰的时候，首先要匹配150LB压力等级对应的强度要求，法兰本体的厚度要满足螺栓预紧时的刚度需求，避免螺栓拧紧后法兰出现翘曲变形导致密封失效；四个螺栓孔的中心圆直径严格匹配对应压力等级的尺寸规范，孔位做均匀的90度分布，安装时不需要刻意对位找正，任意旋转90度都能和配对法兰的螺栓孔对齐，适配现场不同走向的管线安装需求。法兰中心的内孔尺寸和1英寸公称通径的钢管外径做间隙配合设计，单边预留0.5-1mm的安装间隙，方便管道插入时调整对口偏差，即使管道存在小范围的轴向倾斜，也能顺利插入法兰内孔完成组对。

　　安装边界方面，这类法兰的外径尺寸控制在110mm左右，四个螺栓孔的直径匹配1/2英寸规格的六角螺栓，安装时只需要在法兰周边预留出能放下普通扳手的操作空间即可，不需要预留大尺寸的液压扳手作业空间，非常适合管线排布紧凑的管廊夹层、设备旁狭窄空间的配管作业。法兰背面和管道焊接的位置，设计时预留了足够的焊缝操作空间，角焊缝的焊脚高度不小于管壁厚度的1.4倍，既能保证焊接连接强度，又不会因为焊缝过高影响螺栓的穿装作业。密封面的表面粗糙度控制在Ra3.2-Ra6.3之间，既能保证垫片和密封面的贴合度，又不会因为加工精度过高增加不必要的制造成本。

　　实际使用过程中，这类法兰可以适配输送水、压缩空气、低压蒸汽、常温油品等多种介质的管路，在普通民用建筑的消防管线、工厂的压缩空气分支管线、小型换热机组的外接管线里都能稳定工作。日常运维时，如果出现垫片老化导致的渗漏，只需要松开对应位置的螺栓，不需要完全拆卸整段管线，就能更换新的垫片完成堵漏，维护成本远高于螺纹连接、卡箍连接的管路接头。建模时要注意区分法兰密封面的凸台边界、螺栓孔的沉孔倒角、内孔的焊接坡口预留位置，避免现场安装时出现管道插不到位、螺栓穿装卡滞、密封面压合不均的问题，所有尺寸公差都要匹配通用管路配件的互换性要求，保证同压力等级同口径的不同厂家法兰都能直接配对安装，不需要现场二次加工修整。
