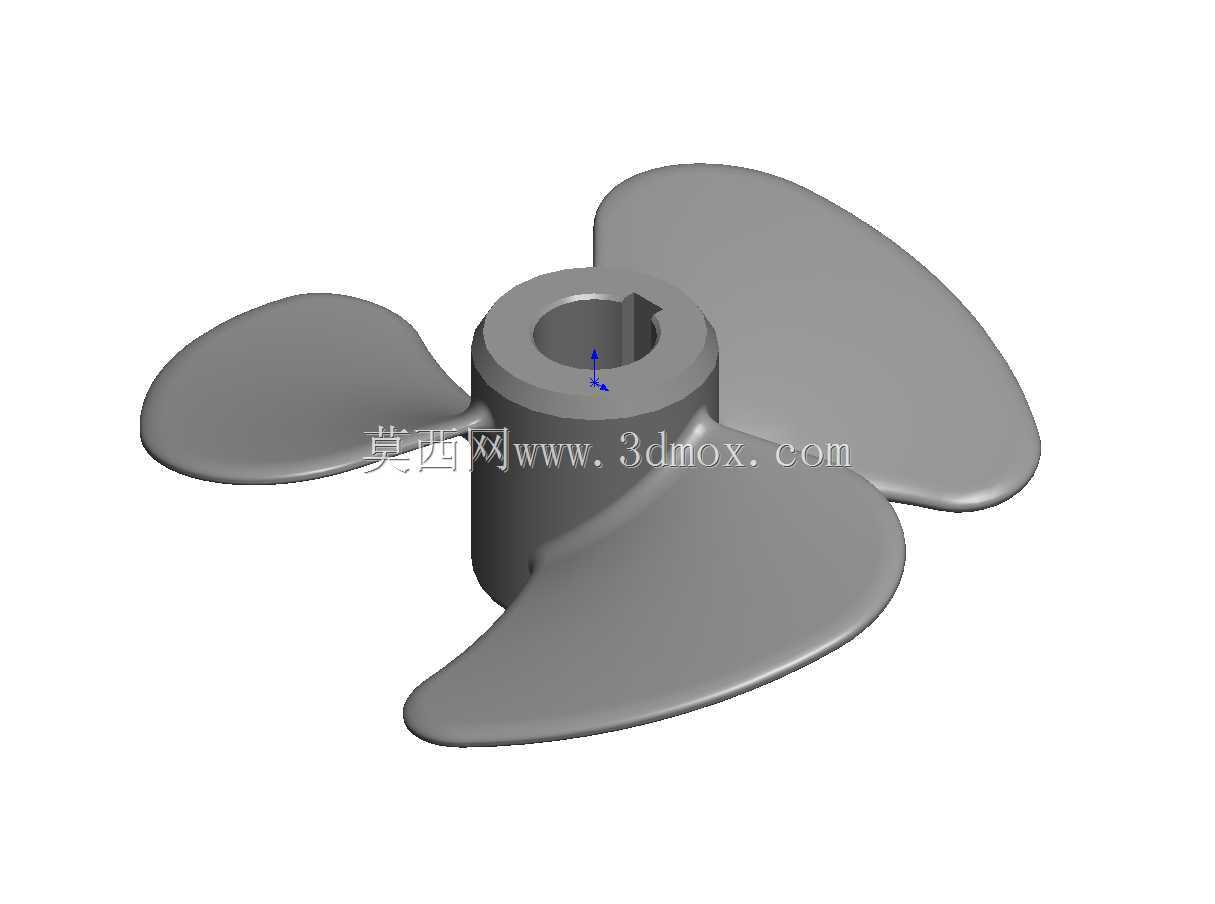

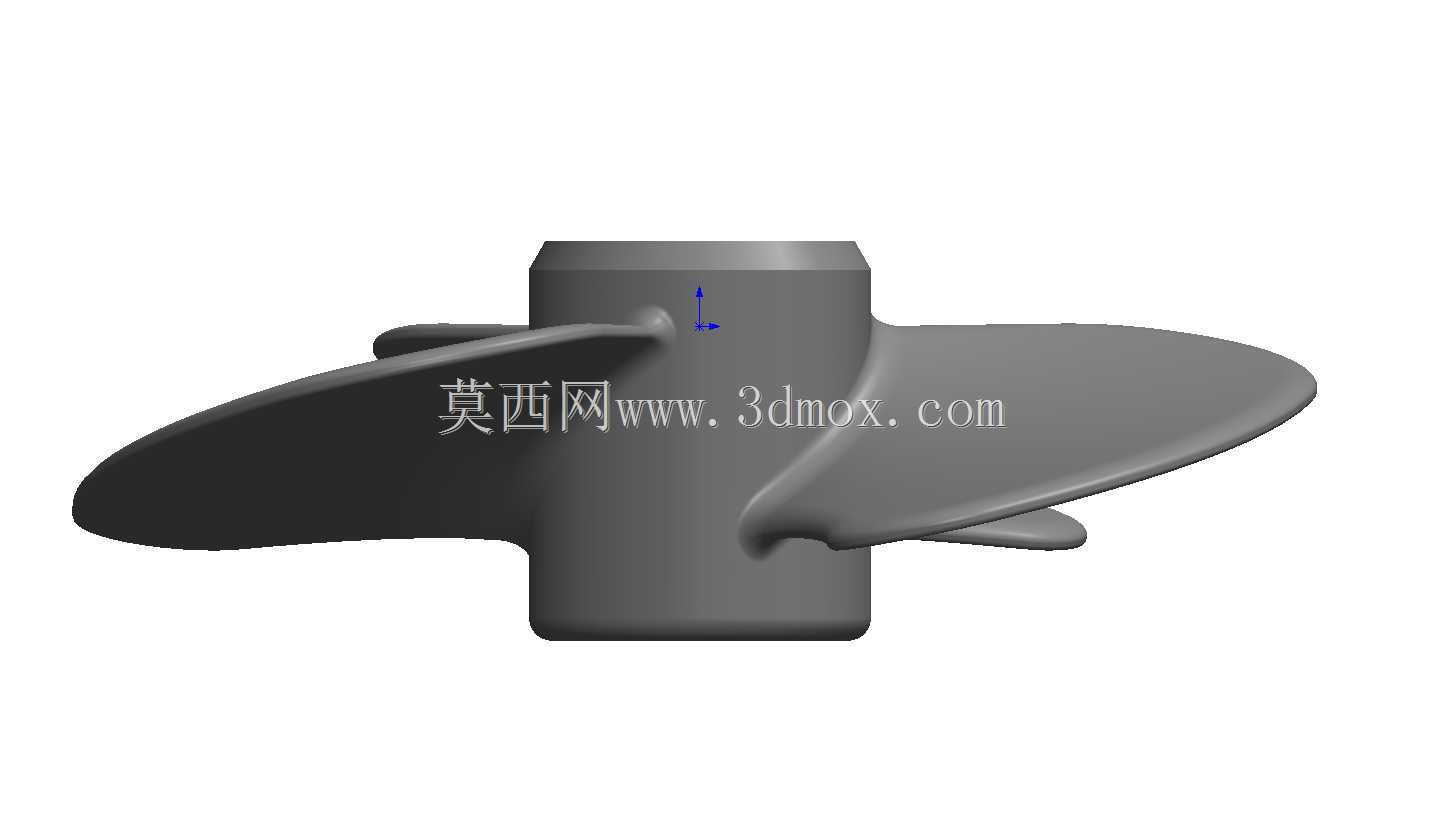

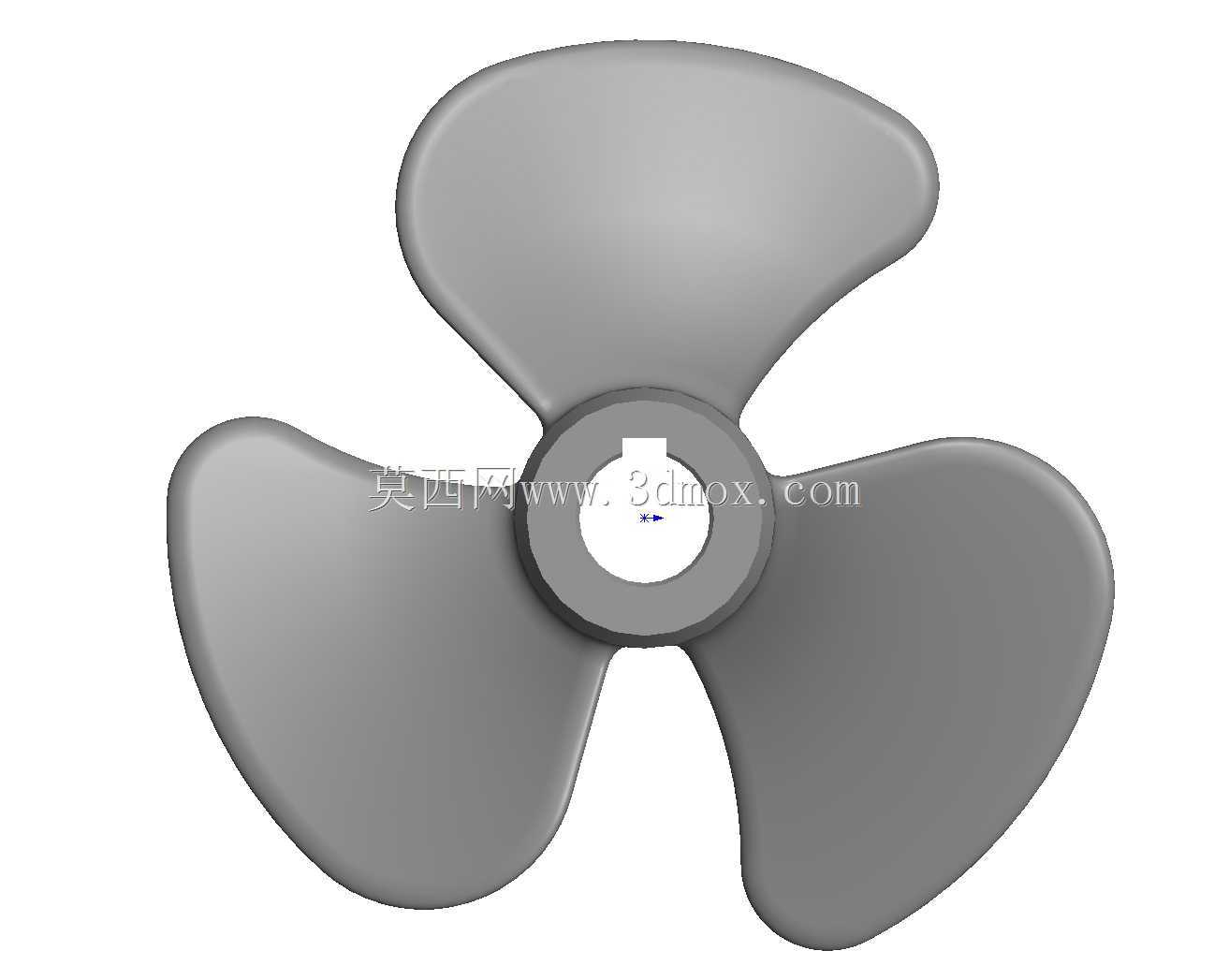

直径220mm三叶船用推进螺旋桨结构

　　在中小型内河作业船、休闲游艇、舷外机配套动力单元的推进系统设计中，螺旋桨作为直接将发动机轴功率转化为船体推进力的核心执行部件，其叶型设计、安装匹配度直接决定了动力传递效率、航行稳定性与空泡抑制表现。这款直径220mm的三叶螺旋桨，适配20mm规格的键连接传动轴，安装轴段的配合公差按照H7/k6的过渡配合标准设计，键槽尺寸匹配标准平键B型2.3mm的安装要求，可直接适配多数小功率舷外机、小型喷水推进单元的输出轴端，无需额外加工转接轴套即可完成装配。

　　从实际应用场景来看，该规格螺旋桨主要适配排水量在0.8-1.5吨区间的小型船体，包括内河垂钓小艇、玻璃钢作业舢板、小型无人测绘船等场景，在静水工况下设计航速覆盖8-15节区间，三叶结构的设计相比两叶桨拥有更优的启动平顺性，叶频振动幅度更低，可减少船体尾部的结构共振传递，提升航行过程的驾乘舒适度；相比四叶同直径桨，其在相同转速下的盘面负载更低，小功率动力单元驱动时不容易出现过载闷车的问题，更适配15-30马力区间的小型汽油舷外机、电动推进电机。

　　设计过程中，叶型的剖面采用了从叶根到叶梢渐变的翼型结构，叶根处剖面厚度更大，可承受轴系传递的最大扭矩冲击，避免启动瞬间、水下碰到漂浮杂物时出现叶根断裂的问题；叶梢处做了圆弧收边处理，可降低叶梢涡流的产生，减少空泡剥蚀对桨叶表面的损伤，延长部件的水下使用寿命。桨叶的螺距设计采用等螺距分布，加工难度更低，量产一致性更好，对于小型民用船舶的配套场景来说，维护替换成本更低，普通船务维修站点即可完成拆装更换。

　　安装边界方面，桨毂的轴向定位长度为30mm，安装时轴端需要预留足够的伸出长度，配合锁紧螺母、止退垫片完成轴向固定，避免航行过程中桨叶轴向窜动；桨叶的最大回转直径为220mm，船体尾部的艉轴架、导流护罩的内通径需要预留至少20mm的安全间隙，避免桨叶旋转时与周边结构发生刮碰。从流体性能设计角度，三叶的布局使得每旋转一周的推力输出更均匀，在低速靠泊、进出港的工况下，推力线性度更好，舵效响应更灵敏，相比大螺距高速桨，其在重载工况下的推力储备更充足，搭载少量作业设备、乘员的情况下不会出现航速骤降的问题。

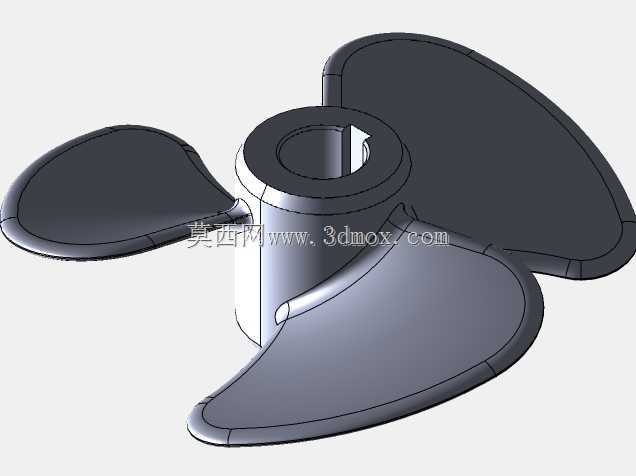

　　建模过程中，桨叶的曲面采用G2连续的曲面过渡，叶根与桨毂的衔接处做了圆角过渡处理，可减少水下航行时的紊流产生，降低航行阻力；桨毂中心的轴孔与键槽的形位公差按照同轴度0.02mm的标准设计，可保证高速旋转时的动平衡精度，减少轴系的偏磨问题，降低尾轴密封件的异常磨损概率。对于小型船舶的改装场景，该尺寸螺旋桨也可适配部分自制浮筒船、养殖作业船的动力改造，只要匹配对应轴径的动力输出单元，调整好发动机的油门行程与螺旋桨的螺距匹配关系，即可获得稳定的推进表现。在实际选型过程中，需要注意船体的吃水深度，螺旋桨安装时需要保证桨叶完全浸没在水面以下，避免航行时出现吸气现象，导致推力下降、桨叶空蚀加剧的问题。
