CA6140车床配套深沟滚珠轴承结构设计

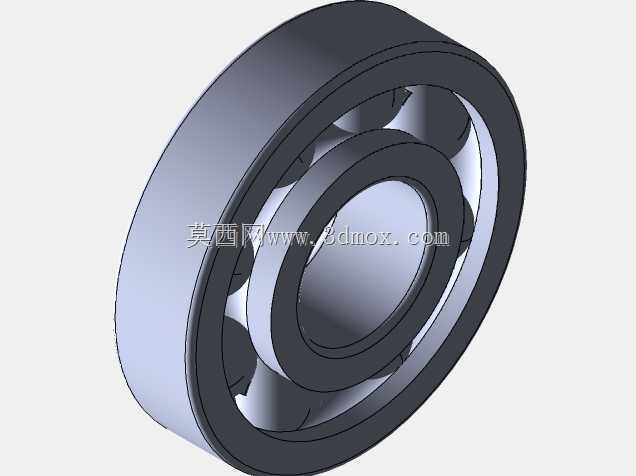

　　在普通卧式车床的主轴箱、进给箱溜板箱等核心传动单元中，滚珠轴承是承担径向载荷、兼顾少量轴向载荷的核心支撑零件，这款适配CA6140车床的滚珠轴承，在结构设计上完全匹配车床主轴端、传动轴端的安装工况，能在车床连续切削作业的中高转速工况下保持稳定的回转精度，避免轴系出现径向窜动影响加工面的形位公差。从实际应用场景来看，CA6140作为应用范围极广的普通卧式车床，日常承担轴类、盘类零件的车削外圆、内孔、端面、螺纹切削等加工任务，加工过程中切削力会通过工件、卡盘传递到主轴，再通过轴承将载荷分散到箱体安装位，这款轴承的滚道曲率设计经过匹配优化，滚动体与内外圈滚道的接触角控制在合理区间，既可以承受车削断续切削带来的冲击载荷，也能在高速进给时保持较低的摩擦阻力，减少轴系转动过程中的发热损耗，避免长时间作业出现轴承抱死、精度走失的问题。

　　从结构设计思路来看，这款轴承采用标准深沟球结构布局，内圈与轴颈采用过盈配合安装，外圈与箱体轴承孔采用过渡配合，安装时可通过铜棒敲击或者热装工艺完成装配，不需要额外设计复杂的定位结构，内外圈上设计的挡边结构可以限制滚动体的轴向位移，同时能承受车床正反转切换、轴向走刀时产生的双向轴向力，滚动体均匀分布在保持架的兜孔内，保持架采用浪形冲压结构，重量轻且运转过程中不会与滚动体产生卡滞，能在润滑脂填充后长期保持润滑脂的留存，减少日常维护的注脂频次。

　　在安装边界与尺寸适配方面，这款轴承的内径、外径、宽度尺寸完全匹配CA6140车床对应安装位的轴颈尺寸、箱体孔位尺寸以及端盖的压紧尺寸，安装时不需要对原有车床的安装位进行二次加工，替换磨损的旧轴承时可以直接完成装配，内圈的定位轴肩高度、外圈的孔用挡圈槽尺寸都符合通用轴承的安装规范，装配后轴系的轴向窜动量可以控制在车床要求的精度范围内，保证主轴端面跳动、径向跳动满足普通车削的精度要求。在实际使用过程中，这款轴承可以适配脂润滑或者油润滑两种润滑方式，在车床主轴箱的油浴润滑环境下，润滑油可以通过保持架的间隙进入滚道接触区，形成稳定的油膜降低磨损，在进给箱等采用脂润滑的位置，填充的润滑脂可以在滚动体运转过程中均匀分布到各个接触表面，长期保持良好的润滑状态。

　　从功能特性来看，这款轴承的径向游隙经过匹配选型，适配车床轴系工作时的温升膨胀量，不会因为轴系受热膨胀导致游隙变小出现卡滞，也不会因为游隙过大导致轴系刚性不足出现振纹，在进行钢件粗车、精车的不同工况下，都能保持稳定的支撑刚性，精车时可以保证加工表面的粗糙度达到要求，粗车时可以承受较大的切削冲击不会出现压痕、点蚀等早期失效问题。轴承的密封结构适配车床的作业环境，能阻挡车削产生的金属切屑、切削液进入轴承内部，避免磨粒磨损导致轴承提前失效，延长轴承的实际使用寿命，减少车床日常维护的配件更换频次，降低设备运维成本。对于三维建模从业者来说，这款模型完整还原了轴承内外圈、滚动体、保持架的配合关系，建模时可以参考其配合间隙、圆角过渡等细节设计，掌握标准通用零部件的建模规范，在进行车床改造、传动系统设计时可以直接调用该模型进行装配干涉检查，验证轴系、轴承、箱体之间的装配关系，减少设计过程中的尺寸错误，提升整体设计效率。
