尤里卡单剂量58mm咖啡手柄叉座结构

　　在精品咖啡设备的配套改造场景里，这类适配尤里卡研磨机的单剂量58mm手柄叉座，主要解决的是商用及家用咖啡研磨场景下，无粉仓单剂量研磨时的手柄固定问题——日常手冲或者意式制作过程中，单剂量研磨需要将粉直接落入手柄粉碗，没有固定结构的话，操作人员需要全程手扶手柄，既容易出现粉粒撒漏，也会因为手部晃动导致粉层分布不均，影响后续萃取的稳定性。

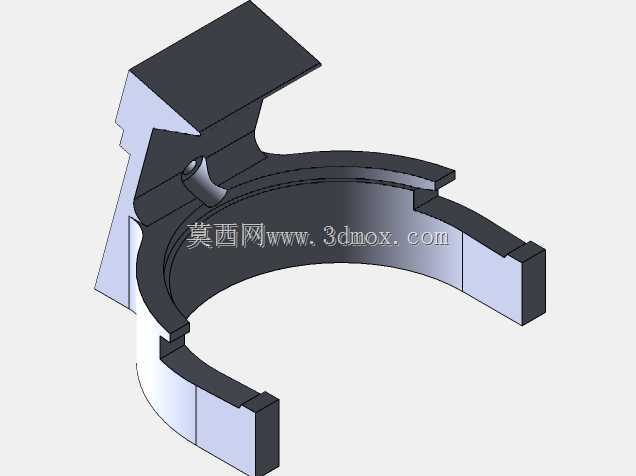

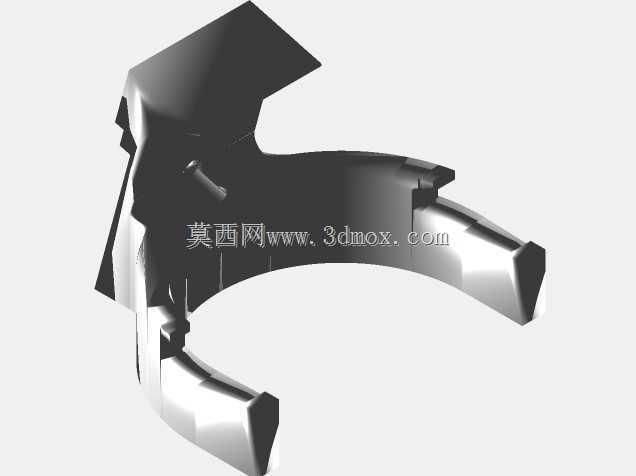

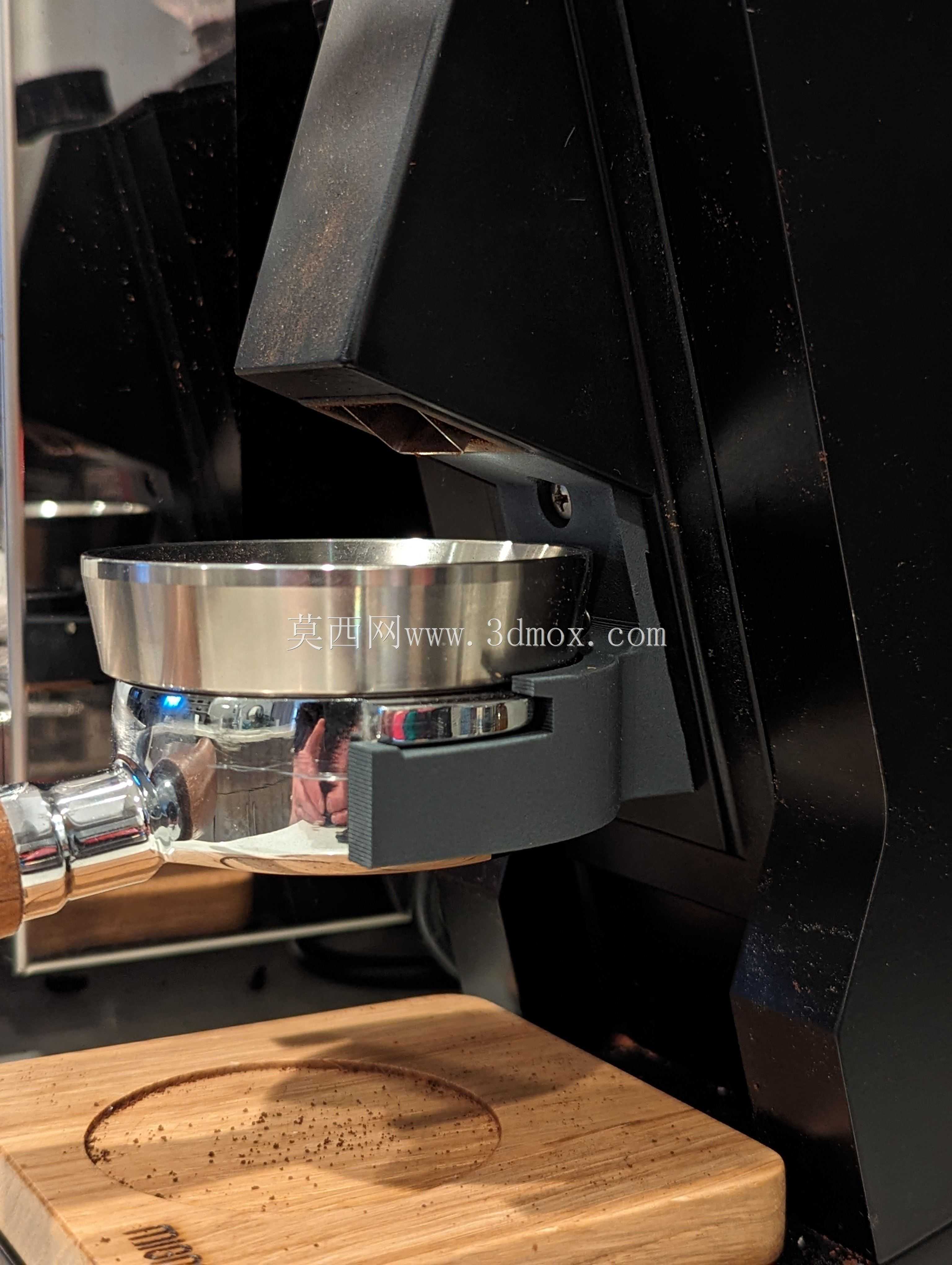

　　从实际使用的工况来看，这个叉座的安装位置是咖啡研磨机的出口镜头下方，也就是出粉口的正下方区域，设计时首先要匹配58mm规格的商用意式手柄的耳片卡位尺寸，常规58mm手柄的双耳间距、耳片厚度都有行业通用的公差范围，叉座的C型开口弧度就是围绕这个尺寸做的适配，开口的两个卡位槽刚好卡住手柄的两个凸耳，不需要额外的锁紧结构就能靠自身的卡位承托住手柄的重量，哪怕手柄加上粉碗、粉的总重量接近1kg，也不会出现滑脱的情况。

　　安装固定的设计上，没有采用复杂的快拆结构，而是选用了行业通用的标准紧固件，配套T形螺母和6-32x3/8英寸的螺钉，对应研磨机出口位置现有的螺纹孔，同时预留了一个直径12mm的光孔，用来适配不同批次研磨机壳体上的安装孔位偏差——很多老款尤里卡研磨机的出口安装孔因为生产批次不同，孔位会有0.5-1mm的位置差，这个大尺寸光孔就是用来补偿这个安装公差的，不需要用户额外对壳体进行扩孔或者攻丝，直接用现有孔位就能完成固定，安装全程只需要一把十字螺丝刀就能完成，不需要专用工装。

　　针对带锁片的便携式过滤器的适配，这个叉座做了专门的结构避让，常规的叉座如果没有做让位设计，带垂直伸出锁片的手柄放上去的时候，锁片会和叉座的支撑面发生干涉，导致手柄无法放平，出粉的时候就会出现偏粉的问题。设计时特意在对应锁片伸出的位置做了缺口让位，让锁片可以垂直向下穿过叉座的支撑面，保证手柄放置时处于水平状态，出粉口的轴线刚好对准粉碗的中心位置，研磨出来的咖啡粉可以均匀落在粉碗中间，减少后续布粉的工作量。

　　结构的受力设计上，整个叉座的受力路径做了针对性的加强，和研磨机连接的安装座部分做了加厚处理，厚度达到6mm，避免长期承重出现安装座断裂的问题；C型承托臂的根部做了圆弧过渡，没有应力集中的直角结构，反复取放手柄的冲击载荷可以顺着圆弧分散到整个安装座上，不会出现根部断裂的情况。和手柄耳片接触的卡位槽做了0.2mm的倒角处理，一方面是取放手柄的时候不会刮花手柄的金属镀层，另一方面也能给手柄的放置提供一定的导向，不需要刻意对准就能把手柄卡进槽位，单手就能完成取放操作。

　　从实际使用的场景延伸来看，这个叉座除了适配原厂的尤里卡单剂量研磨配置，也可以适配其他同安装孔位的平刀磨豆机，只要出口位置的安装孔距匹配，都可以安装使用，不需要修改叉座的结构。承托面的高度设计也做了适配，安装完成后粉碗的上沿距离出粉口的距离保持在15mm左右，这个距离既不会因为离得太近导致研磨时粉粒飞溅，也不会因为离得太远导致粉粒下落过程中出现飘散，减少咖啡粉的损耗，也能避免细粉飘到研磨机台面上增加清洁工作量。

　　材质适配的建模逻辑上，这个结构适合用食品级的PETG或者ABS材质进行3D打印制作，也可以开模用铝合金压铸做金属版本，建模时所有的壁厚都保持均匀，最小壁厚2.5mm，最大壁厚不超过6mm，不管是3D打印还是注塑生产都不会出现缩痕或者打印翘边的问题，安装孔的位置都做了沉头设计，螺钉安装完成后头部不会突出安装面，不会出现刮手或者勾擦清洁布的问题。
