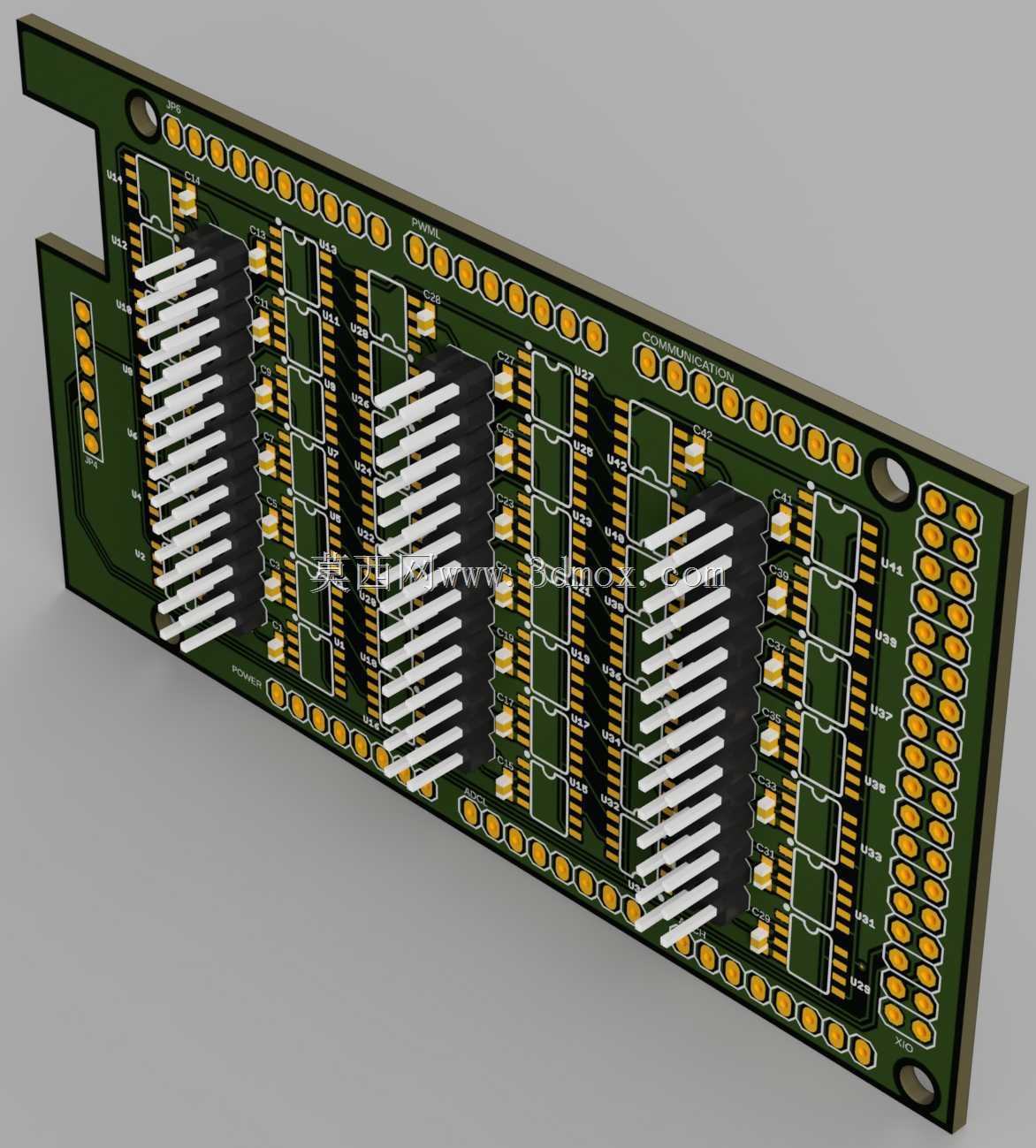

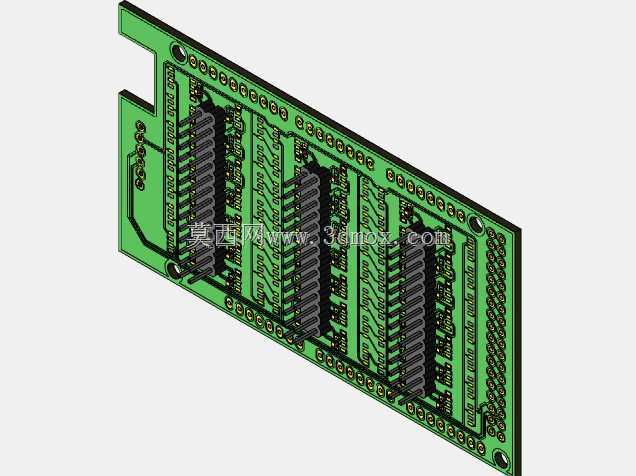

适配Arduino平台的多通道温度采集记录板卡

　　在工业现场多点温度巡检、实验室环境参数长期监测、小型温控设备运行状态记录这类场景里，常需要搭建可灵活扩展的温度采集节点，这块适配Arduino Mega2560与Due控制板的温度采集记录板卡，就是针对这类多通道K型热电偶测温需求做的定制化扩展设计。板卡核心采用MAX31855冷端补偿热电偶转换芯片，单颗芯片可完成一路K型热电偶的信号调理、冷端补偿与模数转换，通过SPI总线与主控板通信，整板共集成42路测温通道，所有通道的信号走线都做了等长处理，避免SPI高速通信时出现信号串扰与时序偏差，设计时预留了标准SD卡卡座，可直接插入通用Micro SD卡实现测温数据的本地离线存储，不需要额外挂载存储模块，减少外接连线带来的干扰风险。

　　板卡外形完全匹配Arduino Mega2560与Due的排针布局，采用直插叠装设计，排针间距严格遵循Arduino官方扩展板的2.54mm标准间距，安装时直接对准主控板两侧排针下压即可完成固定，不需要额外做接线处理；板卡末端特意预留了对应Mega2560板载B型USB接口的切口，避免叠装后遮挡主控板的下载调试接口，不过实际装配时要注意，若选用加高款排针连接器，板卡叠装高度会超出常规外壳的内部容纳尺寸，无法完全嵌入标准Arduino项目外壳，做结构设计时需要提前核算叠装后的总高度预留安装空间。通信速率方面，SPI总线的布线阻抗做了匹配设计，理论可支持最高1MHz的通信时钟，常规100kHz的工作频率下可稳定运行，

　　单颗MAX31855芯片单次读取的有效数据长度为16字节，42通道完整轮询一次的总数据量为168字节，配合Arduino主控的RAM资源，可一次性加载2048字节的缓存块，不需要频繁读写SD卡，能有效降低存储操作的功耗，同时延长SD卡的使用寿命。设计时没有集成RTC实时时钟电路，主要是考虑到多数应用场景下可通过主控外接RTC模块，或者在上位机读取数据时统一追加时间戳，减少板卡上的冗余元件，降低整体成本与布线复杂度；板上的电源走线做了加宽处理，每路测温通道都预留了TVS防护焊盘，可根据现场干扰情况选焊防护元件，避免工业现场的静电、脉冲干扰损坏转换芯片。实际使用时，可直接通过Arduino的SPI库驱动所有通道，

　　不需要额外编写复杂的底层驱动，单块板卡即可完成42个点位的温度同步采集与本地存储，适合用在小型烘道多点温度监测、电池组充放电温度记录、实验台多工位温度巡检这类场景，相比零散搭建的面包板测温电路，这块集成板卡的抗干扰能力更强，接线更简洁，安装后结构稳定性更好，不会因为现场振动出现接线松动导致的测温数据异常。
