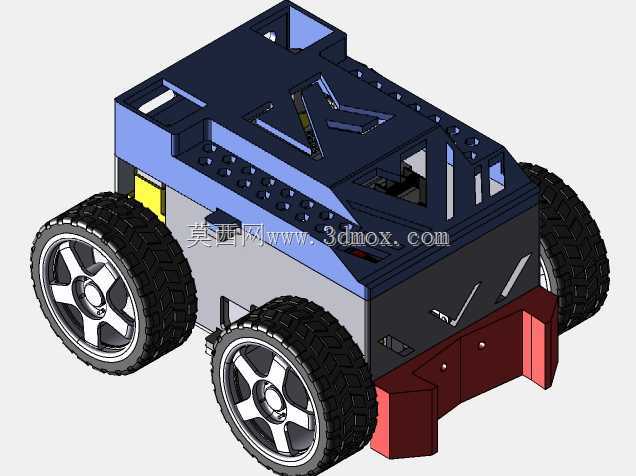

四轮差速足球竞技移动机器人结构

　　这款轮式移动平台面向小型足球竞技场景开发，整体采用四轮差速驱动布局，可在平整室内赛场完成全向移动、急停转向、带球推进等竞技动作，适配青少年机器人竞赛、主题科创产品开发等场景的硬件载体需求。从结构设计逻辑来看，底盘上层采用一体化镂空承载框架，框架表面预留多组规则排列的安装孔位，可直接固定主控板、电池模组、传感模块等上层硬件，镂空结构一方面降低整体自重，减少驱动轮的负载扭矩需求，另一方面为线束排布预留充足走线路径，避免运动过程中线束与运动部件发生干涉。底盘前部设置分体式红色防撞缓冲结构，采用突出式安装设计，碰撞时可率先接触障碍物，通过自身结构形变吸收冲击能量，保护底盘内部的核心电控元件不受撞击损坏，防撞结构通过两颗紧固件与底盘主体连接，

　　后期维护更换无需拆解整个底盘，拆装效率较高。行走系统采用大纹路橡胶越野轮胎搭配金属轮毂，轮胎表面的深沟壑纹路可提升与赛场地面的抓附力，避免急转、急停时出现打滑失稳的情况，轮毂采用多辐式结构，在保证结构强度的前提下降低转动惯量，提升驱动响应速度，四个车轮分别独立布置在底盘四角，轮距与轴距经过匹配调校，转向时可通过左右轮速差实现极小转弯半径，满足足球竞技中灵活变向的动作需求。底盘中部的封闭舱体用于容纳电池、驱动电机等核心动力部件，舱体与上层框架采用分层式设计，动力部件的重量集中在底盘下部，有效降低整机重心，提升高速运动过程中的抗侧翻能力，舱体侧面预留散热间隙，可将动力部件工作产生的热量及时排出，避免长时间竞技运行出现过热降频的问题。

　　上层框架的异形镂空造型并非单纯装饰，每一处开槽都对应内部硬件的安装避让或走线需求，顶部的V型开槽可适配视觉传感器的安装视角，避免框架结构遮挡传感器的检测视野，框架边缘做圆角过渡处理，避免竞技过程中尖锐边角剐蹭赛场设施或其他参赛机器人。从安装边界来看，整机外形尺寸适配小型足球机器人的竞赛组别要求，整体宽度控制在常规竞赛场地的通行间隙范围内，可顺利穿过赛场的防守障碍区域，底盘离地间隙经过调校，可顺利通过赛场表面的接缝、微小凸起，不会出现底盘托底卡滞的情况。车轮的安装轴采用突出式设计，后期可根据不同赛场的地面材质快速更换适配轮胎，无需改动底盘主体结构，拓展性较强。防撞结构的突出长度经过计算，既保证足够的碰撞缓冲行程，

　　又不会因为突出过多影响整机的接近角，避免带球推进时防撞结构先触碰足球影响控球精度。在实际应用中，这款底盘可直接搭载控球机构、射门机构、视觉识别模块组成完整的足球竞技机器人，也可拆除前部防撞结构更换为机械臂、载物平台，作为室内巡检、物料转运的小型移动载体使用，上层框架的通用安装孔位可兼容多数常规开源硬件的安装尺寸，开发者无需额外打孔改造即可完成硬件集成，大幅缩短二次开发的周期。结构设计过程中充分考虑了竞技场景的维护需求，所有易损部件均采用快拆式连接结构，轮胎、防撞件、上层盖板都可通过常规工具快速拆解更换，满足竞赛间隙快速维修调整的需求。底盘的重量分布经过反复调校，四个车轮的接地压力基本一致，避免出现单轮打滑导致的运动轨迹偏移问题，差速控制的运动学模型可直接匹配常规的轮式机器人控制算法，降低底层控制的开发难度。
