小型液压驱动机械臂教学实训装置

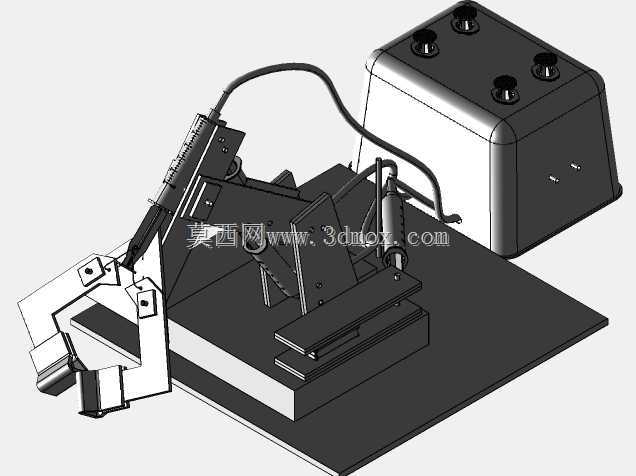

　　这套小型液压驱动机械臂装置，核心面向职业院校液压传动、机械结构相关课程的实训教学场景，同时也可作为小型自动化工位的轻载作业执行单元使用，适配桌面级安装空间，不需要额外搭建大型设备基座，普通实训台、装配工作台都可完成固定安装。从结构设计逻辑来看，整套装置采用分体式布局，将液压动力控制单元与机械臂执行单元做了物理分隔，动力单元集成在独立的方形箱体内，箱体顶部预留四个液压油口快接接头，同时集成了手动调压与换向控制组件，既可以通过手动阀直接操控机械臂的各关节动作，也预留了外接电磁换向阀的安装位，方便后续拓展电控自动控制功能，满足从基础液压原理认知到简单自动化程序调试的多层级实训需求。机械臂执行端采用多关节铰接结构，从基座安装板开始，

　　依次设计了腰转关节、大臂俯仰关节、小臂俯仰关节以及末端执行器摆动关节，每个关节的驱动都采用小型液压油缸直驱或者连杆传动的方式，相比齿轮传动的机械臂，液压驱动的关节输出扭矩更大，动作响应平稳，不会出现步进电机丢步导致的定位偏移问题，在实训演示中可以直观展示液压传动的力放大特性，学生可以通过调节供油压力，直观观察不同压力下机械臂的负载能力变化，配合压力表读数就能完成液压系统压力-输出力特性的验证实验。安装边界方面，整套装置的基座安装板采用矩形平板结构，四个角预留了M6的沉头安装孔，安装孔的孔位间距适配标准工业铝型材工作台的槽距，不需要额外加工转接板就可以直接固定，动力单元的箱体底部同样设置了防滑橡胶垫，如果不需要永久固定，

　　直接放置在平整台面上也可以稳定工作，不会因为机械臂动作产生的反作用力出现箱体移位。在功能特性上，末端执行器采用夹爪式结构，夹爪的开合同样由小型液压油缸驱动，夹持力可以通过系统压力无级调节，既可以夹持纸质、塑料等轻质教学演示工件，也可以夹持金属材质的小型机加工零件，适配实训场景下多种不同的工件搬运、分拣作业演示需求。设计过程中特意将所有液压管路都采用明装布局，没有做隐藏式的外壳遮挡，每一条油管的走向、对应的油缸和控制阀接口都清晰可见，学生在实训过程中可以很直观地梳理整个液压回路的连接逻辑，也方便进行故障排查实训，比如模拟油管接错、密封泄漏等常见液压系统故障，让学员掌握实际的故障排查与维修技能。

　　关节铰接处全部采用自润滑铜套配合销轴的结构，不需要频繁加注润滑油，长时间反复动作也不会出现明显的磨损间隙，保证实训过程中机械臂的动作精度不会因为频繁使用快速下降。整套装置的液压系统采用低压小流量设计，额定工作压力控制在2MPa以内，即使出现油管脱落、接头泄漏的情况，也不会出现高压油喷射伤人的安全隐患，完全符合教学实训场景的安全规范。在实际教学应用中，这套装置可以完成多个知识点的实操训练，包括液压回路搭建、机械臂关节运动学分析、液压元件拆装、简单动作流程编程等内容，相比纯理论教学或者仿真软件教学，实体装置可以让学员直接接触真实的机械结构与液压元件，建立更直观的工程认知。如果用于小型自动化工位，这套机械臂可以完成轻载工件的上下料、简单装配、工件转运等工作，因为液压驱动的抗冲击性能更好，在存在轻微振动的工位上也能稳定工作，不会像纯电机驱动的小型机械臂那样因为外部振动导致关节位置偏移。结构设计上还做了足够的安全冗余，每个关节都设置了机械硬限位，避免油缸伸出或者缩回超程导致结构损坏，即使控制阀出现故障导致油路过载，系统中也集成了溢流阀做压力保护，不会因为压力过高损坏油缸或者管路接头。
