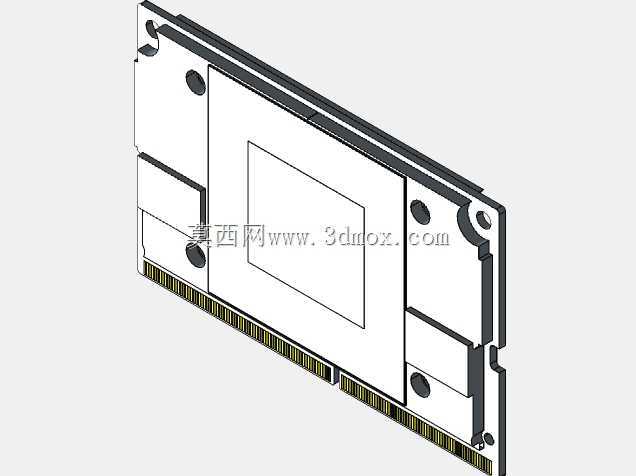

这款英伟达Orin Nano核心计算模组的三维结构,是面向嵌入式边缘AI场景做硬件适配时常用的参考结构,在智能工业相机、移动服务机器人、边缘侧视觉检测工位、低速无人配送车这类对算力体积比有严苛要求的设备里,这类核心模组是核心算力载体。从实际工程适配的角度看,这个模组的结构设计完全围绕高密度算力核心的安装可靠性、散热传导路径、接口连接稳定性三个核心需求展开,没有多余的结构冗余。先看安装边界,模组整体采用标准SO-DIMM规格的板卡形态,边缘的金手指区域完全遵循通用内存插槽的物理尺寸规范,长度方向的定位缺口、防呆槽位置和商用笔记本内存插槽完全匹配,这意味着硬件设计时不需要单独开发定制连接器,
直接选用成熟的SO-DIMM插槽就能完成电气连接,大幅降低载板的设计难度和供应链成本。板体四角的安装孔位做了沉台设计,孔位的同轴度公差控制在0.1mm以内,安装时配合铜柱或者尼龙支撑柱,可以把模组和载板之间的间隙控制在固定范围,避免运输或者设备振动过程中金手指和插槽出现接触偏移,同时也能给板底的贴片元件留出足够的安全间隙,防止元件挤压短路。模组正面的核心算力芯片区域做了方形的平整凸台设计,这个区域是整个模组的热源核心,表面的平面度控制在0.05mm以内,就是为了和散热片或者导热垫实现最大化的接触面积,降低热阻,实际装机测试时,这个平面如果出现0.1mm以上的翘曲,就会导致核心温度比设计值高8到10摄氏度,直接影响满负载运行的稳定性。
板体侧边的金属屏蔽罩采用卡扣加焊接的固定方式,既可以屏蔽核心算力芯片工作时产生的高频电磁干扰,避免影响周边的传感器、通信模块正常工作,也能提升板体整体的结构强度,防止插拔过程中PCB出现弯折变形。金手指部分的长度覆盖了板体整个短边,引脚定义里除了高速PCIe信号、电源引脚,还预留了多路GPIO、串口、CAN总线的连接引脚,适配工业场景下常见的外设连接需求,不需要额外增加转换芯片就能直接对接工业传感器、运动控制单元。从设计思路上看,这个模组的结构完全服务于算力核心的高密度集成,所有的结构特征都围绕“最小体积下实现可靠安装、高效散热、稳定连接”这三个目标,没有做任何装饰性的结构设计。比如板体边缘的缺口除了防呆功能,
还能作为拆卸时的受力点,方便运维时不用撬动板体就能平稳把模组从插槽中拔出,避免PCB受力变形。屏蔽罩上的细微压痕是加工时的定位标记,对应内部PCB上的元件高度,确保屏蔽罩安装后不会和内部的电容、电阻元件出现干涉,同时尽可能压缩模组整体厚度,让整个模组的厚度控制在标准SO-DIMM模组的厚度范围内,适配各类紧凑结构的设备机箱。在实际设备集成时,这个模组的安装空间只需要预留出插槽的插拔空间、散热片的安装高度即可,不需要额外设计复杂的固定结构,四角的安装孔可以根据设备的振动等级选择是否加装固定螺丝,在固定工位的工业检测设备里,甚至可以只靠插槽的固定力就能满足使用需求,在移动类设备比如巡检机器人、无人车上,加装四角的固定铜柱就能承受5G以上的振动冲击,满足车载设备的可靠性要求。另外,模组的板边做了圆角处理,避免安装时划伤操作人员或者周边的线材,金手指两端的导角设计可以让插拔过程更顺畅,不会出现对位不准顶坏金手指的情况。从结构建模的角度看,这个模型还原了所有和安装、适配相关的关键特征,包括安装孔的位置尺寸、金手指的长度和缺口位置、核心芯片区域的凸台高度、屏蔽罩的外形轮廓,这些特征都是硬件结构设计时做干涉检查、散热方案设计、载板布局必须参考的关键尺寸,不需要再手动测量实物就能直接完成适配结构的设计,大幅缩短硬件开发的周期。
- 全部评论(0)
- 模板大小: 2.61 MB
- 售价:5金币
- 下载次数: 3
- 系统要求: STEP / IGES
- 软件分类: 通用机械零部件
