DHT22与ESP8266板百叶门安装固定支架

　　在户外环境监测类智能家居项目的落地过程中，温湿度数据采集的准确性很大程度上取决于传感器的安装方式，DHT22作为常用的电容式数字温湿度传感器，若直接暴露在阳光直射、雨水飞溅的环境中，不仅测量数据会出现明显偏差，长期使用还会加速元件老化，因此行业内普遍采用外置百叶门作为传感器的防护外罩，通过百叶结构实现空气流通的同时遮挡直射阳光与溅水。但实际项目施工中，很多工程师会遇到传感器与主控板在百叶门内部固定不牢、走线混乱、后期维护拆卸困难的问题，这款固定支架正是针对这类现场痛点开发的定制化安装结构。

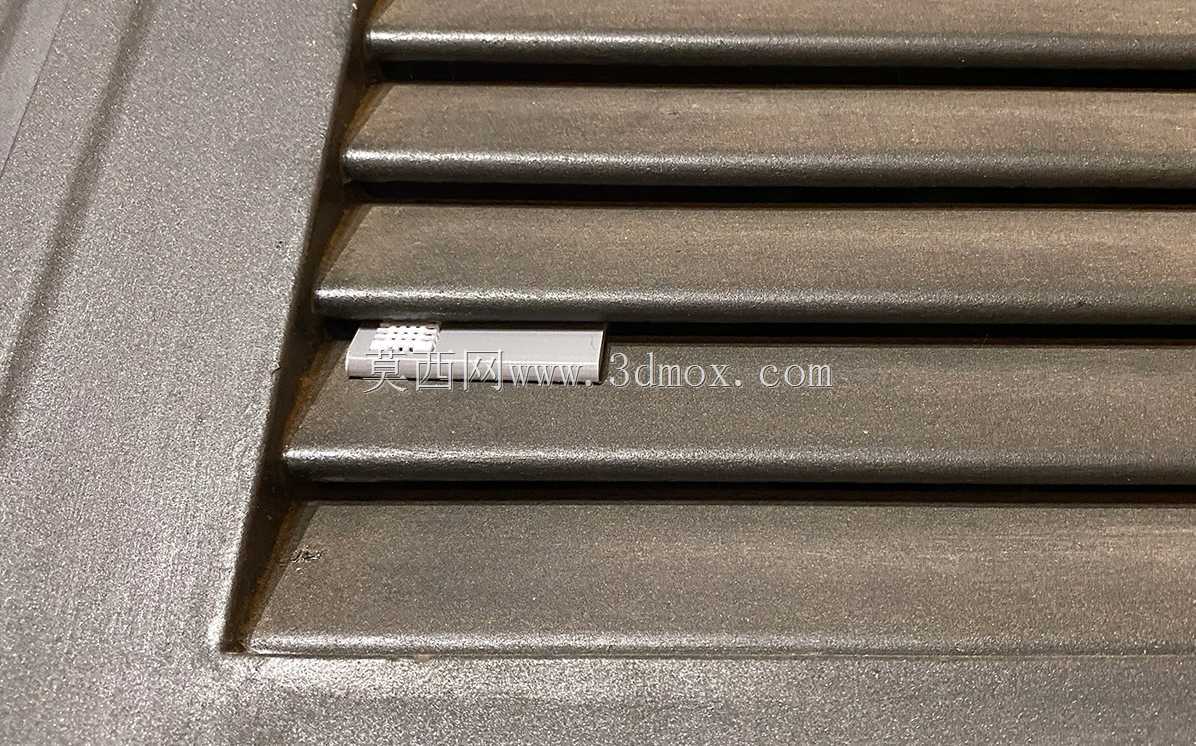

　　从结构功能来看，这款支架采用一体化弯折成型的板式结构，主体为一块平整的安装基板，基板上预留了三个定位安装孔，孔位间距经过匹配百叶门内部的加强筋位置设计，安装时可通过自攻螺丝直接将支架固定在百叶门的内侧壁上，无需在百叶门外壳上额外开孔破坏防护结构，安装孔采用沉头设计，螺丝锁紧后头部不会突出基板表面，避免干涉板件安装。基板一侧延伸出带卡槽的弯折挡边，挡边的内轮廓刚好匹配DHT22传感器的外形尺寸，安装时可将DHT22顺着卡槽推入，依靠挡边的弹性形变卡紧传感器，无需额外打胶或使用扎带固定，传感器的感应面刚好朝向百叶门的通风间隙方向，保证空气可以自由流经感应元件，避免支架结构遮挡气流通路影响测量响应速度。

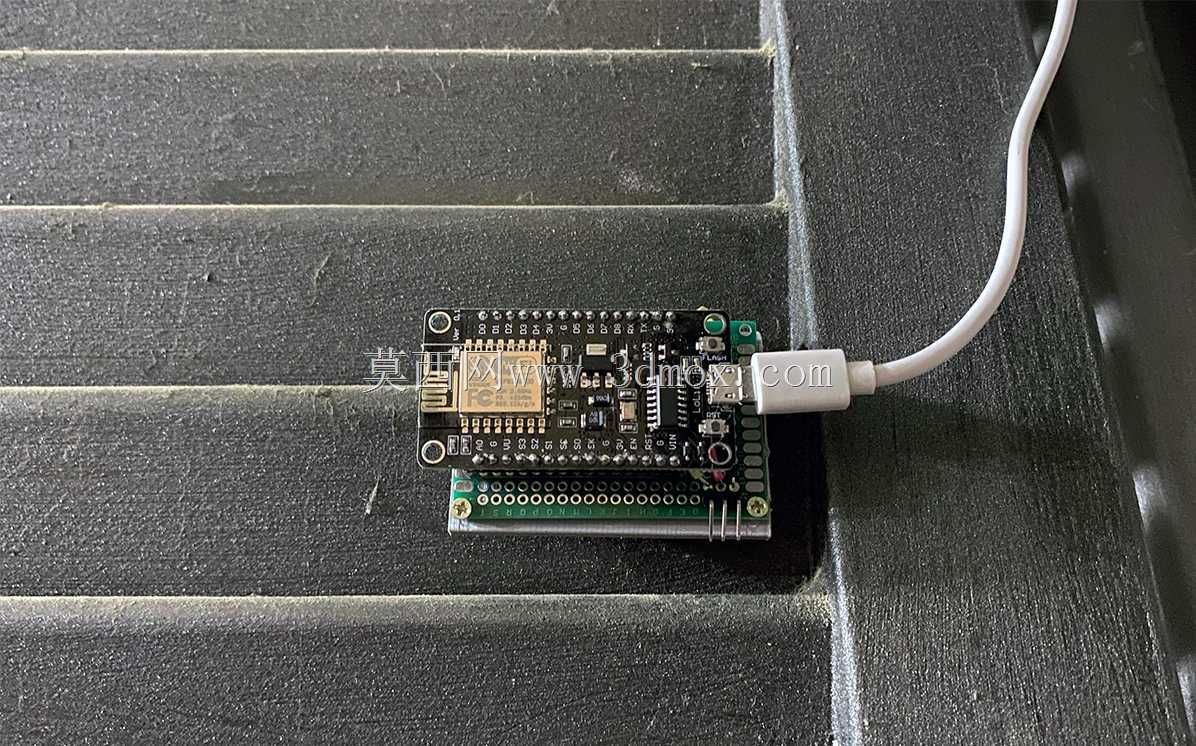

　　基板的平整区域预留了ESP8266开发板的安装定位点，四个角位的凸点刚好卡入ESP8266板的安装孔位，开发板平放在基板上后可通过卡扣或者少量热熔胶快速固定，板载天线的位置对应基板上的避让缺口，避免金属材质或者塑料厚壁遮挡WiFi信号，保证无线数据传输的稳定性。支架的弯折角度经过反复调整，传感器安装位与主控板安装位之间预留了12mm的走线空间，DHT22的四根引脚可以通过最短路径连接到ESP8266的对应IO口，减少飞线长度带来的信号干扰，同时走线空间足够容纳杜邦线或者焊接后的导线，不会出现导线被夹断、绝缘皮磨损的问题。

　　从安装边界来看，这款支架的整体外轮廓尺寸控制在70mm45mm20mm以内，刚好适配市面上主流的外径80mm的小型外置百叶防护壳，安装后支架不会触碰百叶壳的内壁，也不会遮挡百叶的通风通道，整体重量仅15g左右，不会给百叶门的安装固定结构带来额外负载。支架的边缘全部做了R1.5的圆角处理，没有尖锐的毛刺棱角，安装操作时不会划伤施工人员的手部，也不会割伤导线的绝缘层。在材质选择上，这款结构适配ABS或者PLA材质的3D打印加工，也可以通过钣金冲压工艺批量生产，不同加工工艺下的结构公差都控制在0.2mm以内，保证传感器和主控板安装时的配合精度，不会出现卡装过松或者过紧无法装入的问题。

　　实际项目应用中，这款支架解决了以往零散安装带来的传感器移位、板件松动、信号遮挡等问题，后期维护时只需打开百叶门的端盖，就可以直接拔出传感器或者拆下主控板进行调试更换，无需整体拆卸支架，大幅降低了户外设备的维护成本。结构设计过程中充分考虑了户外使用的温度形变问题，安装孔位预留了0.5mm的公差余量，即使在-20℃到60℃的环境温度区间内，支架出现热胀冷缩也不会出现螺丝松脱或者板件被挤压变形的情况。挡边的卡接力度经过多次测试，既可以保证在户外大风环境下传感器不会从卡槽中脱落，又可以在需要更换传感器时徒手拔出，不需要借助额外工具。
