CA6140车床专用刻度调节指示盘结构

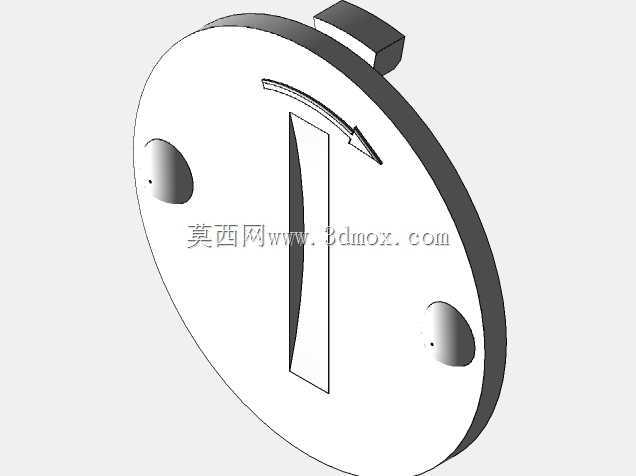

　　在普通卧式车床的操作端，进给量与主轴转速的调节精度直接决定工件加工的尺寸公差，这类带指示箭头的圆形刻度盘，是CA6140系列车床操作面板上的核心人机交互部件，安装在主轴箱正面的调节轴伸出端，操作人员转动盘体即可切换主轴箱内滑移齿轮的啮合位置，完成不同转速档位的切换，盘面上的箭头与面板上的刻度标识对齐时，即可确认当前档位的齿轮完全啮合，避免打齿故障。从结构设计来看，该盘体采用薄圆盘加侧部定位凸台的结构，圆盘主体厚度控制在8mm左右，外径适配CA6140主轴箱操作位的安装空间，不会与周边的进给手柄、锁紧手柄产生运动干涉，侧部的凸台为拨销安装位，与调节轴端部的缺口配合，传递转动扭矩，避免盘体与轴之间出现相对转动导致的刻度偏移。

　　盘面上的两个沉头孔为安装固定孔，孔位间距与调节轴端的螺纹孔位置完全匹配，安装时使用内六角沉头螺钉将盘体锁紧在轴端，螺钉头部沉入盘面以下，不会在转动过程中剐蹭操作人员的手部，也不会与面板上的刻度牌产生刮擦。盘面的指示箭头采用蚀刻后填漆的工艺制作，长期使用不会出现磨损掉漆的情况，箭头尖端指向盘体转动方向，操作人员可以顺着箭头指向快速判断档位调节的增减方向，减少误操作概率。在实际加工场景中，这类刻度盘的使用频率极高，每班作业中操作人员需要根据工件材质、刀具类型、加工工序多次调节主轴转速，盘体的转动阻尼设计需要适配人手的操作力度，过松会导致档位滑移，过紧则会增加操作疲劳，因此在配套设计时，调节轴的端部会加装阻尼弹簧片，

　　与盘体背面的摩擦面配合，提供合适的转动阻力。从安装边界来看，该盘体安装后突出主轴箱面板的高度控制在15mm以内，既保证操作人员转动时有足够的握持空间，又不会因为突出过多导致磕碰，盘体边缘做了R1.5的圆角处理，没有尖锐棱角，避免操作时划伤手部。在结构建模过程中，需要重点保证两个安装孔的位置度公差，以及凸台与盘体内孔的同轴度，若同轴度超差，安装后盘体会出现偏心转动，导致箭头指示偏差，进而造成档位啮合不到位的问题；两个沉头孔的沉头深度需要严格控制，保证螺钉安装后端面低于盘面0.2mm以上，避免突出。盘体的材质通常采用HT200灰铸铁铸造后加工，表面做发黑处理，具备较好的耐磨性与防锈能力，也有部分改装机型采用铝合金材质制作，重量更轻，

　　转动惯性更小，适合频繁调节的作业场景。在车床的日常维护中，这类刻度盘属于易损操作件，当盘面箭头磨损、安装孔滑牙或者凸台断裂时，需要及时更换，更换时需要对准轴端的缺口位置，保证箭头指向与档位位置完全对应，安装后需要逐档转动测试，确认每个档位都能准确啮合，指示箭头与刻度标识对齐无偏差。不同于进给拖板的刻度盘，该主轴转速调节指示盘不需要精细的刻度分度，只需要清晰的方向指示与定位结构，因此盘面设计简洁，没有密集的刻度线，仅保留方向箭头与安装结构，既降低了加工成本，也减少了操作人员的识别负担，在快速切换档位时可以一眼确认调节方向，提升作业效率。
