CA6140车床智能操作手柄结构设计

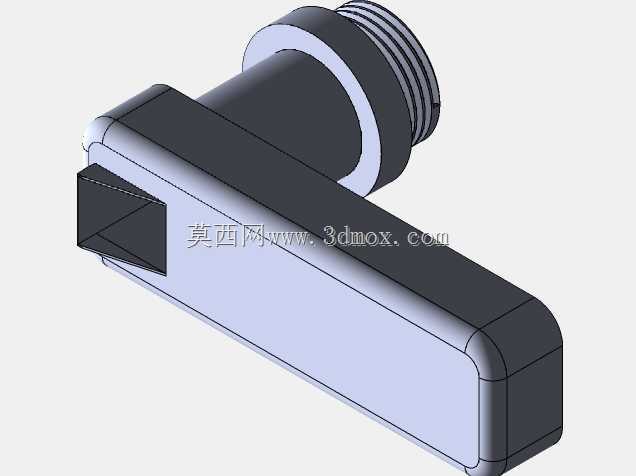

　　在普通卧式车床的操作体系里，进给与主轴操控的手柄是操作人员和设备交互最频繁的部件，直接决定了操作的流畅度、档位切换的精准度以及长时间作业的疲劳度，这款适配CA6140车床的智能操作手柄，就是针对传统车床手柄操作反馈模糊、档位定位不准、长时间握持易打滑的痛点做的结构优化设计。从实际车间应用场景来看，CA6140作为普及率极高的普通卧式车床，广泛承担着轴类、盘类零件的粗精加工、螺纹车削、内外圆面加工等工序，操作人员每班需要反复扳动手柄完成主轴正反转切换、进给量调整、档位挂接等动作，传统手柄多为铸铁包覆塑料的结构，长期使用后容易出现包覆层脱落、档位定位销磨损导致的跳档问题，冬季低温环境下塑料材质脆化还容易出现握持部位开裂的情况，这款手柄在结构设计阶段就把这些一线作业的实际问题纳入了考量范围。先从安装边界说起，这款手柄完全匹配CA6140车床操作杆的安装轴径，连接端采用标准的方榫配合锁紧螺钉的固定结构，不需要对原车的操作杆做任何改造就能直接替换安装，安装后手柄的握持中心距离操作杆回转中心的距离经过反复校核，既保证了扳动时的力臂长度足够，操作人员不需要施加过大的力就能完成档位切换，又不会因为力臂过长导致手柄突出操作面板过多，避免加工长轴类零件时回转的工件刮碰手柄引发安全隐患。握持部分的外形采用了贴合人手握持弧度的曲面设计，表面做了防滑的纹理结构，不需要额外包覆橡胶套就能保证手上沾有切削液、金属切屑粉末的时候依然能稳定握持，不会出现打滑脱手的情况。

　　手柄内部集成了档位定位的弹性销结构，相比传统的钢珠弹簧定位结构，弹性销的接触面积更大，档位切换时的反馈感更清晰，操作人员不需要低头看档位标识，仅凭手部的触感就能确认是否挂入正确档位，能有效减少低头确认档位的时间，提升加工效率，同时更大的接触面积也能降低定位部件的磨损速度，延长手柄的整体使用寿命。从功能特性上看，这款手柄除了完成基础的档位切换操作之外，在握持端的顶部预留了功能按键的安装位，可以拓展加装主轴启停、进给快移的控制按钮，操作人员不需要移动手部位置就能完成常用操作，进一步缩短操作动线，减少重复动作带来的疲劳感。设计过程中我们也做了多轮的受力校核，手柄的主体采用高强度的工程材质一体成型，连接部位做了加厚的加强筋结构，

　　能够承受操作人员扳动时的最大冲击力，即使出现误操作硬扳手柄的情况，也不会出现手柄断裂、连接部位滑牙的问题。在实际的装配测试中，这款手柄的回转角度和原车的档位行程完全匹配，每个档位的定位点和原车的档位位置一一对应，安装后不需要调整操作机构的行程就能直接使用，挂档时的阻尼感经过调校，既不会因为阻尼过小导致手柄容易受震动自行移位，也不会因为阻尼过大导致扳动费力。针对车床加工时切削液飞溅、金属粉尘多的工况，手柄的各个拼接缝隙都做了密封结构设计，切削液和粉尘不会进入手柄内部的定位结构，避免长期使用后内部积屑导致的档位卡滞问题。另外手柄的外形尺寸经过优化，相比原车的铸铁手柄重量降低了近40%，长时间反复扳动也不会增加操作人员的手部负担，

　　对于每天需要完成上百次档位切换的批量加工场景来说，能有效降低操作人员的作业疲劳度。我们在结构建模的时候，把手柄的每个配合面都做了公差匹配，连接方榫的公差采用H7/k6的过渡配合，既保证安装的时候不会出现松旷，又能轻松装拆，后期维护更换的时候不需要借助专用工具就能完成拆卸。手柄表面的防滑纹理采用了渐变的深度设计，握持区域的纹理深度稍大，保证防滑效果，靠近安装端的纹理深度稍浅，避免积留切屑和油污，日常清理的时候只需要用车间的压缩空气吹一下就能把缝隙里的切屑清理干净，不会因为积屑导致握持硌手。从实际使用的适配性来看，这款手柄不仅能适配CA6140车床，同系列的CA6136、CA6150车床只要操作杆轴径和安装结构一致，都可以通用替换，不需要单独开模制作，能降低配件的储备成本。在建模过程中我们也充分考虑了加工工艺性，手柄的主体结构适合采用注塑工艺批量生产，所有的脱模斜度都做了统一的规范，没有倒扣结构，不需要复杂的抽芯机构就能完成注塑成型，能有效控制批量生产的成本，同时连接部位的金属嵌件在注塑的时候直接嵌入本体，连接强度比后期粘接的结构高很多，不会出现嵌件脱落的问题。
