CA6140车床用分瓣式内撑定位套筒结构

项目分类:机床 发布时间:2024-01-13 ID:723807
  • CA6140车床用分瓣式内撑定位套筒结构
  • CA6140车床用分瓣式内撑定位套筒结构
  • CA6140车床用分瓣式内撑定位套筒结构
  • CA6140车床用分瓣式内撑定位套筒结构
  • CA6140车床用分瓣式内撑定位套筒结构
  • CA6140车床用分瓣式内撑定位套筒结构
  • CA6140车床用分瓣式内撑定位套筒结构
  • CA6140车床用分瓣式内撑定位套筒结构
  • CA6140车床用分瓣式内撑定位套筒结构

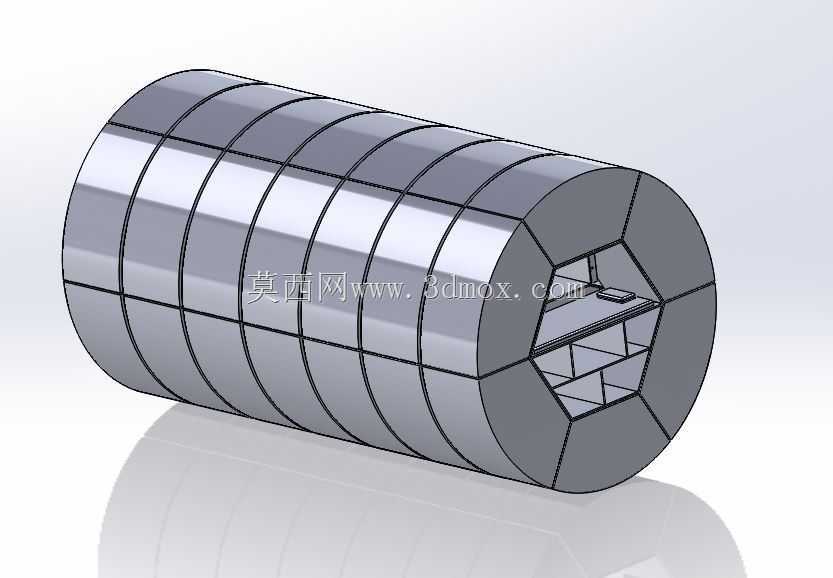

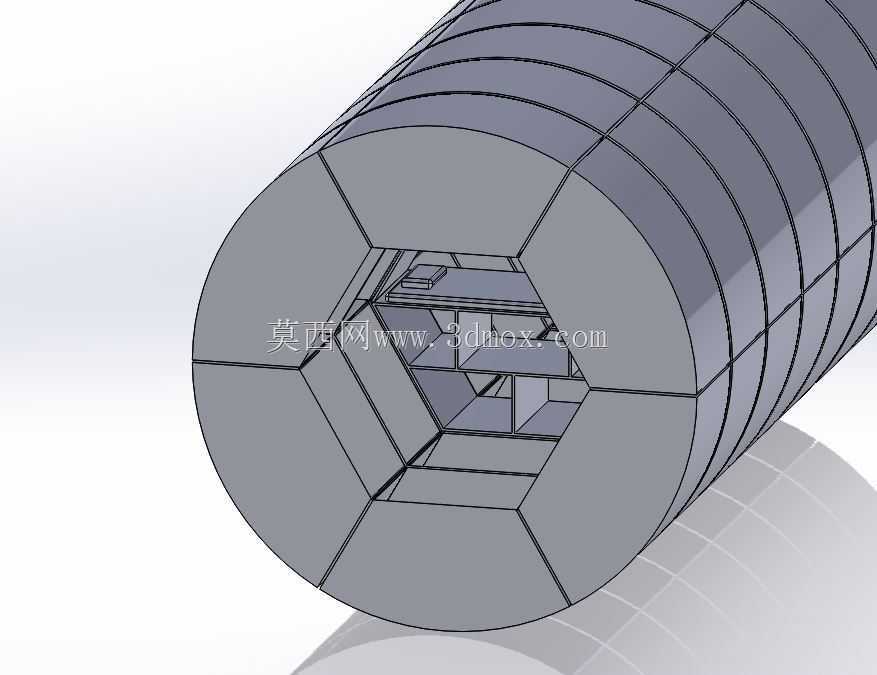

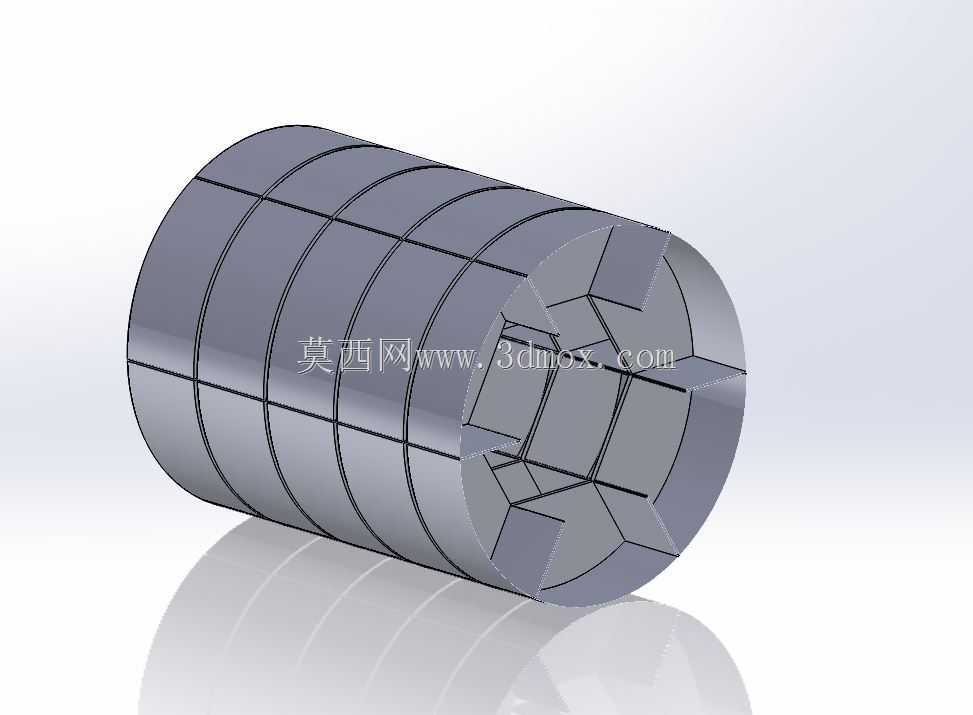

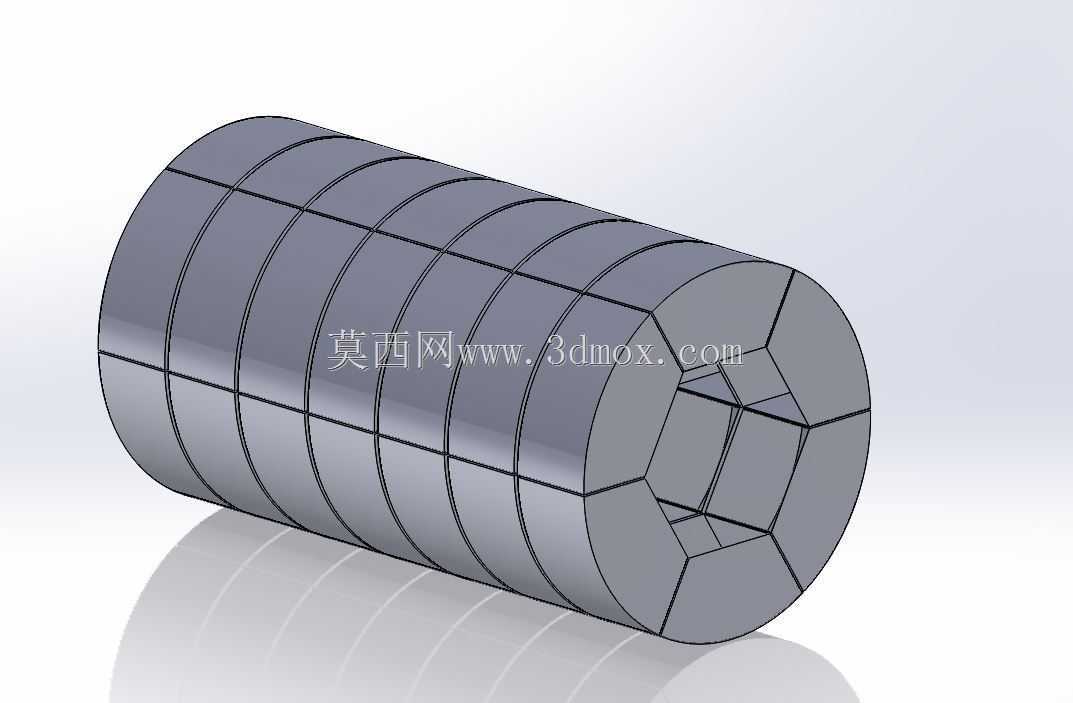

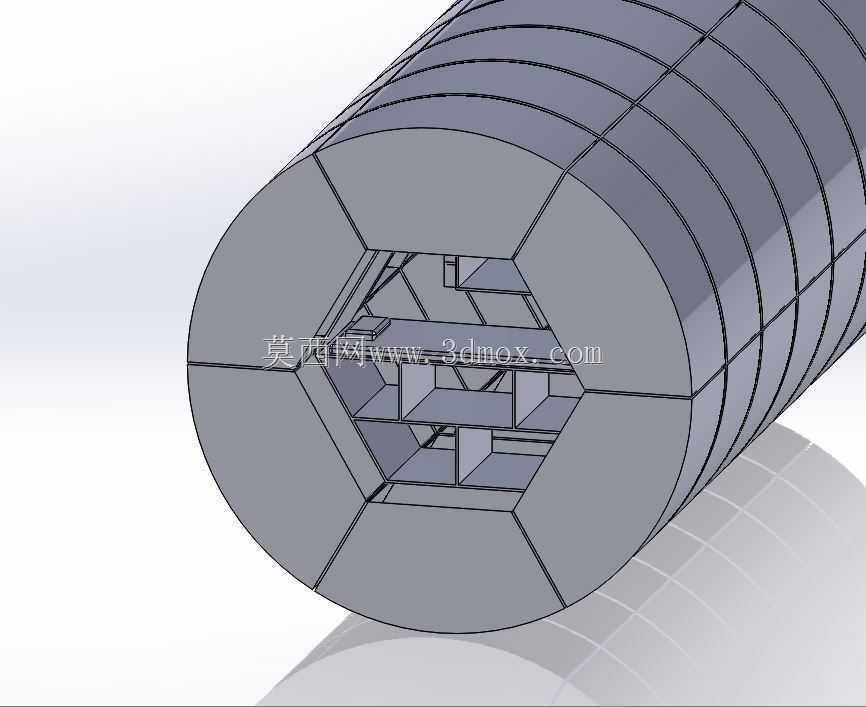

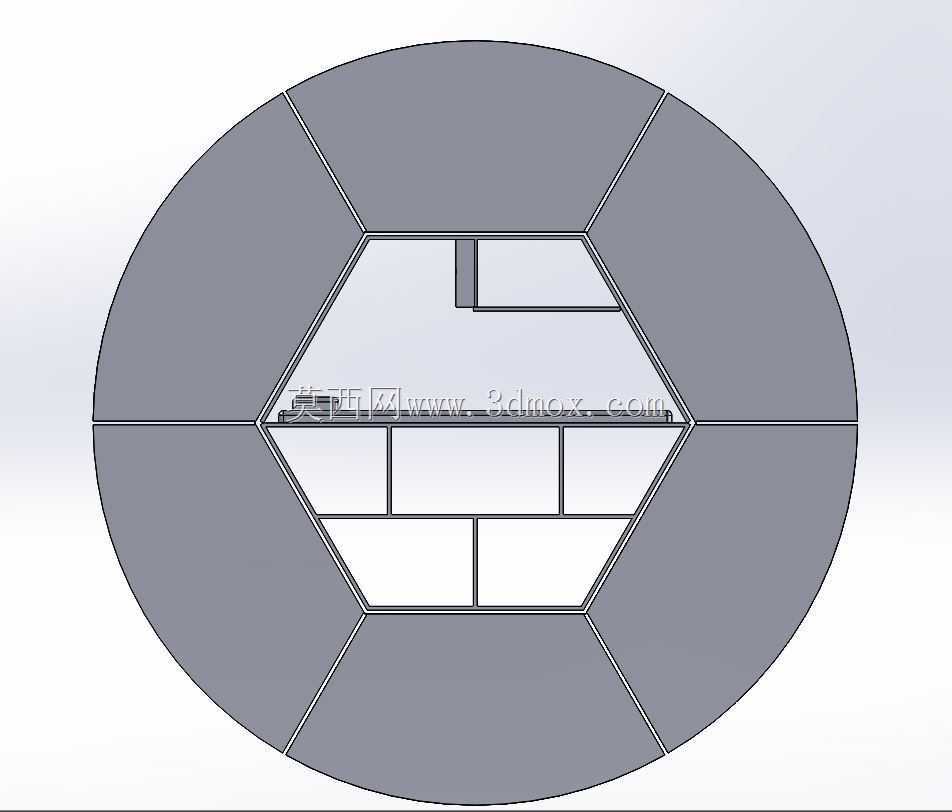

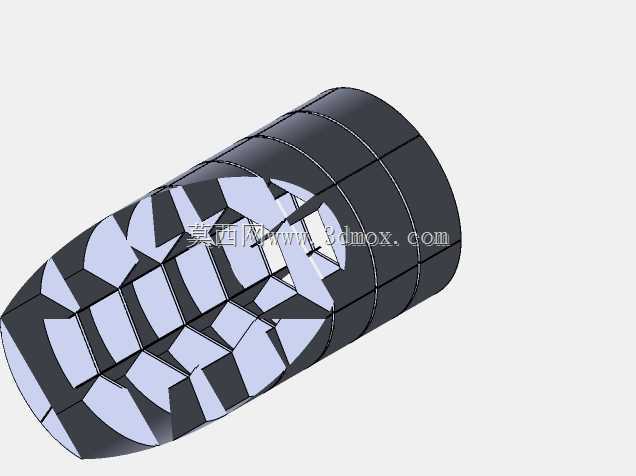

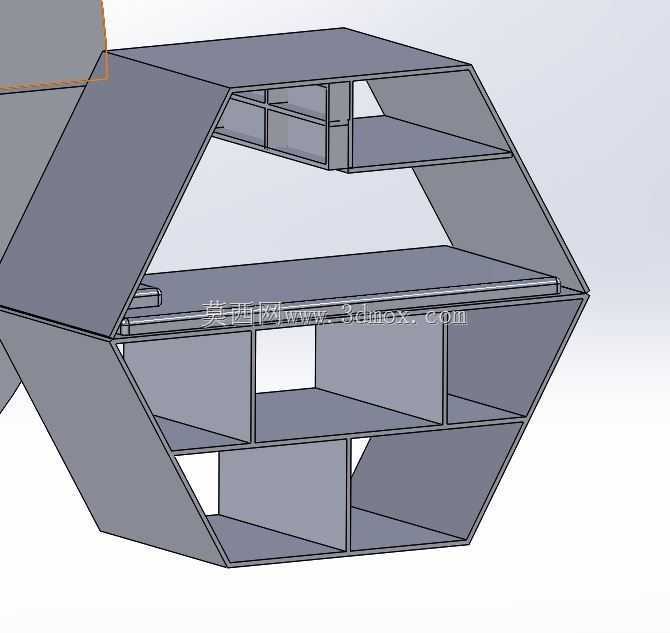

  在普通卧式车床的薄壁环形工件装夹作业中,常规三爪卡盘直接夹持极易造成工件径向变形,尤其是壁厚不足5mm的薄壁套类零件,卡爪的集中夹紧力会让工件夹持部位产生椭圆变形,加工完成后卸下工件就会出现尺寸回弹超差的问题,这台CA6140车床适配的分瓣式内撑套筒,就是针对这类装夹痛点设计的专用辅具。整个套筒采用整体分瓣切割的结构形式,未工作状态下是完整的圆柱筒体,外圆面做了等距的环向分割槽,将筒体沿轴向分割为8个独立的弹性瓣体,内孔设计为两段式锥面结构,和车床主轴内部的拉杆锥头配合,当拉杆向后拉动时,内锥面受轴向力作用会将各个瓣体沿径向均匀撑开,让整个套筒的外圆面和待加工工件的内孔壁完全贴合,实现圆周方向的均匀受力,

  完全避免了三爪卡盘点接触夹紧带来的局部应力变形。从结构尺寸来看,这套套筒的外圆基准面和CA6140车床主轴前端的定位止口同轴度公差控制在0.01mm以内,瓣体的撑开行程范围为2-4mm,可适配内孔直径在套筒基础外径2mm公差范围内的各类薄壁环形工件,安装时直接将套筒尾部的定位柄插入主轴锥孔,拉紧拉杆即可完成固定,不需要额外调整卡爪位置,装夹效率比常规软爪装夹提升60%以上。设计阶段特意将瓣体之间的分割缝宽度控制在0.5mm,既保证了瓣体有足够的弹性变形量,又避免了缝隙过大导致的切削残渣进入套筒内部,影响撑开动作的顺畅性;外圆面的环向槽深度为筒体壁厚的三分之二,这个尺寸是经过反复受力验算确定的,槽深过大会导致瓣体刚性不足,

  切削时产生振纹,槽深过小则瓣体弹性不足,无法实现均匀撑开的效果。实际加工场景中,这类内撑套筒多用于轴承套、隔套、密封环等薄壁回转零件的外圆、端面及外沟槽加工,装夹时工件从套筒前端套入,瓣体撑开后工件的轴向定位靠套筒根部的定位台阶面保证,端面跳动公差可以稳定控制在0.02mm以内,完全满足普通车床IT7级的加工精度要求。和常见的弹性涨套相比,这种分瓣式结构的优势在于每个瓣体都是独立受力,即使工件内孔存在轻微的尺寸误差,各个瓣体也能自适应贴合内壁,不会出现局部悬空的问题,同时整体切割的分瓣结构没有额外的铰接或连接零件,长期使用后不会出现连接松动的故障,维护时只需要定期清理环槽内的切削碎屑,在内部锥面涂抹少量润滑脂即可保证动作顺畅。

  在CA6140车床的日常批量加工场景中,这类辅具的使用频率极高,尤其是针对小批量多品种的薄壁套类零件加工,不需要根据每个工件的内孔尺寸定制专用软爪,只需要调整拉杆的拉紧行程,就能适配一定尺寸范围内的工件,大幅减少了工装准备的辅助时间。结构设计上还特意在套筒的内孔两端做了倒角处理,一方面方便锥头拉杆的导入安装,另一方面也避免了瓣体反复撑开收缩时,内孔边缘出现应力集中导致的开裂问题,瓣体的外圆面在装配完成后会和主轴同轴做一次精磨,保证外圆面的圆柱度误差不超过0.008mm,确保装夹后的工件定位精度。实际使用中需要注意,套筒的最大撑开量不能超过设计行程,否则会导致瓣体产生塑性变形,无法回弹复位,拉紧拉杆时的力矩也要控制在合理范围,避免瓣体受力过大断裂,针对不同壁厚的工件,可以通过调整拉杆的拉力来控制撑紧力,壁厚越薄的工件,撑紧力需要适当降低,防止工件被撑胀变形。
