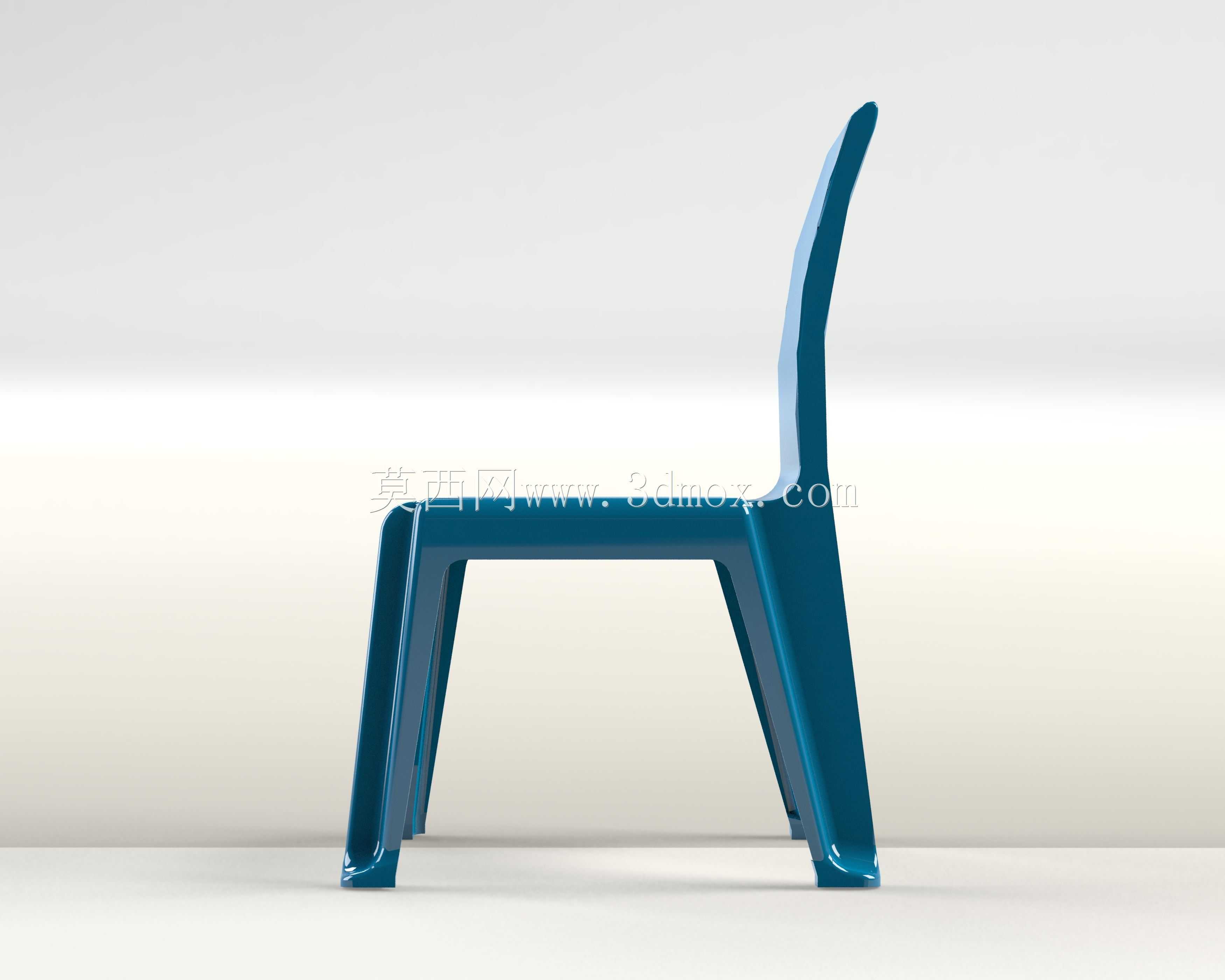

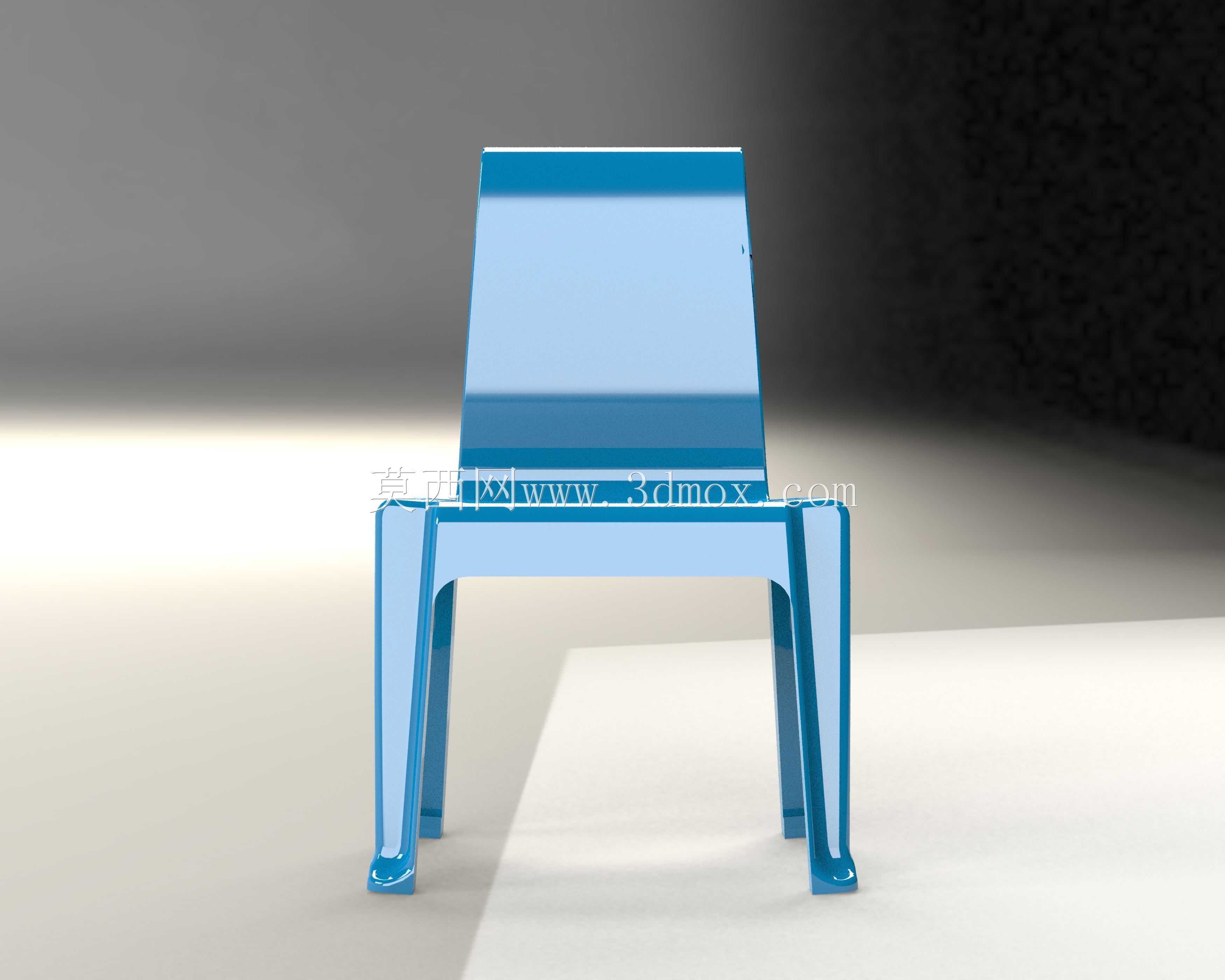

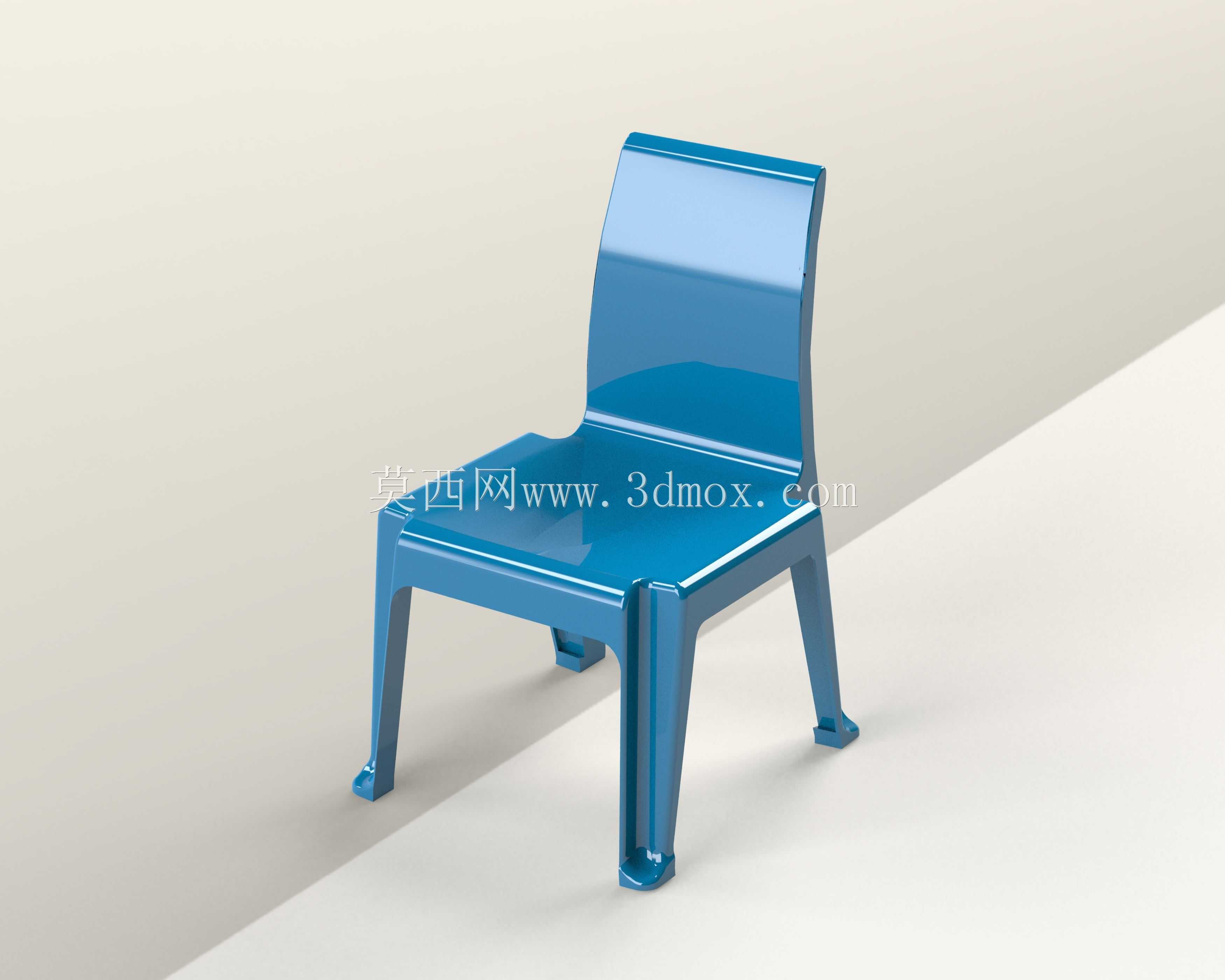

这款一体成型塑料座椅的设计,首先围绕日常高频使用场景的耐用性需求展开,常见于快餐门店、临时活动会场、户外休闲区、车间临时休息点这类需要快速布置、高频周转的场景,相比拼接结构的座椅,一体注塑的结构能避免连接部位松动、脱落的问题,适配频繁挪动、堆叠收纳的使用需求。从结构设计思路来看,整体采用等壁厚渐变的注塑工艺思路,座面与靠背的过渡区域做了大圆弧过渡,既避免注塑过程中出现应力集中导致的成型缺陷,也能贴合人体坐姿时的腰背曲线,减少长时间落座的局部压迫感。四条椅腿的设计没有采用直上直下的方正结构,而是从座面底部向外做小角度倾斜展开,腿的末端做了加厚的脚垫接触面,这个设计一方面扩大了座椅的支撑边界,提升侧倾稳定性,避免落座时侧翻,
另一方面加厚的腿端能减少挪动过程中对地面的刮擦,同时提升椅腿的抗冲击能力,即使日常拖拽、轻微磕碰也不容易出现开裂。座面区域做了微凹的曲面设计,边缘做了翻边加厚处理,落座时能分散臀部压力,翻边结构也能提升座面整体的结构强度,避免长期承重出现座面下凹变形的问题。靠背部分采用略微后倾的角度,表面没有多余的镂空或者装饰结构,平整的亮面设计一方面便于日常清洁,洒落的污渍、水渍只需要简单擦拭即可清理,另一方面完整的平面结构也能提升靠背的整体抗弯折性能,倚靠时不会出现局部形变过大的问题。从安装与尺寸边界来看,这款座椅不需要额外组装配件,开箱即可直接使用,整体占地边界约为450mm见方的方形区域,座面高度符合常规成人落座的高度需求,
堆叠收纳时多把椅子可以顺着椅腿的间隙嵌套堆放,能大幅减少仓储与运输过程中的空间占用,单把椅子的重量控制在成年人单手提携的合理范围内,便于日常搬运布置。在结构细节处理上,椅腿与座面连接的位置做了加强筋过渡,筋位隐藏在座面底部,不会影响外观的整体性,同时能把座面承受的载荷均匀传递到四条椅腿上,避免连接位置出现应力断裂。椅身整体没有尖锐的棱角,所有边缘都做了圆角钝化处理,即使在人员密集的场所使用,也能减少磕碰造成的伤害。亮面的塑料材质本身具备较好的耐水、耐普通腐蚀的特性,在户外短时使用或者潮湿环境下使用,也不会出现生锈、表层脱落的问题,日常维护成本极低。不同于带金属连接件的座椅,这款全塑结构的座椅不存在连接件锈蚀、松动的隐患,
长期使用的结构稳定性更有保障,适合大数量批量配置的使用场景,在做三维结构校验时,需要重点关注注塑壁厚的均匀性,避免厚薄差异过大导致成型后出现缩痕、翘曲的问题,同时椅腿的倾斜角度需要反复校核,确保重心落在支撑面的中心区域,保证各个方向的抗倾覆能力都满足日常使用的载荷要求,座面与靠背的曲面弧度需要结合人体坐姿的压力分布做调整,避免出现局部硬棱导致的落座不适感,整体结构在满足强度要求的前提下,尽可能控制材料用量,兼顾成型效率与使用性能。
