12V八通道I2C接口光电放大器电路板

　　在工业自动化光电检测场景中，光电信号的前端放大采集是决定检测精度的核心环节，这款12V供电的八入口I2C光电放大器，正是针对多通道光电传感信号集中采集需求设计的硬件载体。从实际应用场景来看，这类电路板常部署在机床工件位置检测、自动化产线物料计数、光电限位触发等工况中，单块板卡可同时接入8路光电传感器的微弱输出信号，完成信号放大、模数转换后通过I2C总线与上位主控单元通讯，相比单路独立放大模块，能大幅减少布线复杂度，节省电控柜内的安装空间。

　　从功能特性上看，板卡采用12V直流供电，适配工业场景常见的直流供电体系，无需额外增设电压转换模块即可直接接入设备电控回路。板载8路独立信号放大通道，每路通道对应独立的信号调理回路，可匹配常见的红外光电、可见光光电类传感器输出特性，将传感器输出的微安级光电流信号转换为可被主控识别的数字量信号，I2C通讯接口的设计支持多设备挂载，同一总线可并联多块同类型板卡，扩展通道数量时无需占用主控过多IO资源。板上集成的排针接口对应每路信号的输入、电源及通讯引脚，接线时可直接通过排线对接传感器端，降低现场接线的出错概率。

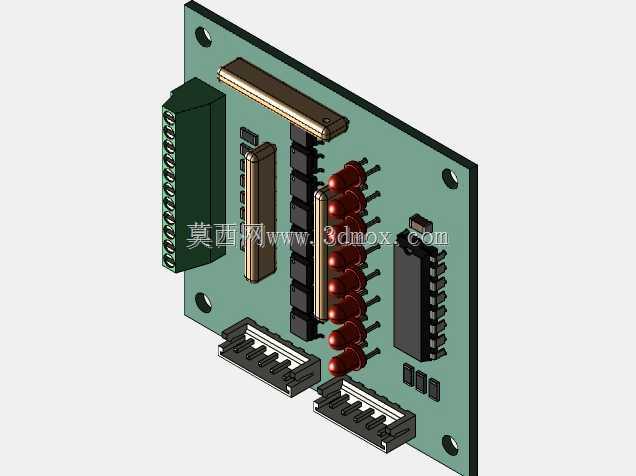

　　设计思路上，这款板卡采用标准PCB板载元件布局，核心放大元件沿信号输入方向依次排布，输入接口布置在板卡下侧，通讯与供电接口布置在板卡侧方，信号走向从输入到输出无交叉折返，能最大程度减少信号串扰。板上红色的直插元件为信号回路的限流与指示元件，可直观显示每路通道的工作状态，黑色集成芯片分别承担信号放大与I2C通讯协议转换功能，板卡四角预留的安装孔为标准通孔，可直接通过铜柱固定在设备内部的安装位上，无需额外设计定制安装支架。

　　从安装边界与尺寸适配角度看，板卡整体为矩形结构，元件排布高度控制在常规工业板卡的安全范围内，最高元件为侧方的立式排座，突出板面高度不超过20mm，安装时预留25mm的垂直空间即可满足元件散热与接线操作需求。板卡的输入接口采用间距2.54mm的标准接插件，适配工业领域常用的杜邦线与排线规格，替换维护时可直接插拔更换，无需重新焊接。供电回路设计有防反接保护，现场接线时即使正负极接反也不会损坏板上核心元件，能适应工业现场复杂的接线操作环境。

　　在实际选型使用时，这类八通道光电放大器可覆盖多数中小型自动化设备的光电检测点位需求，相比分散布置的单路放大模块，集中式的板卡设计更便于后期维护排查故障，I2C接口的数字输出方式也避免了模拟信号长距离传输的衰减问题，在布线长度不超过I2C总线标准传输距离的工况下，信号稳定性远优于模拟量传输方案。板卡的PCB基材采用常规工业级FR-4材质，可适应-10℃到60℃的工作环境温度，满足多数车间内设备的运行环境要求，板上元件均采用工业级耐温规格，长期连续运行时的元件温升控制在安全范围内，不会出现因过热导致的信号漂移问题。
