CA6140车床传动系统万向关节结构

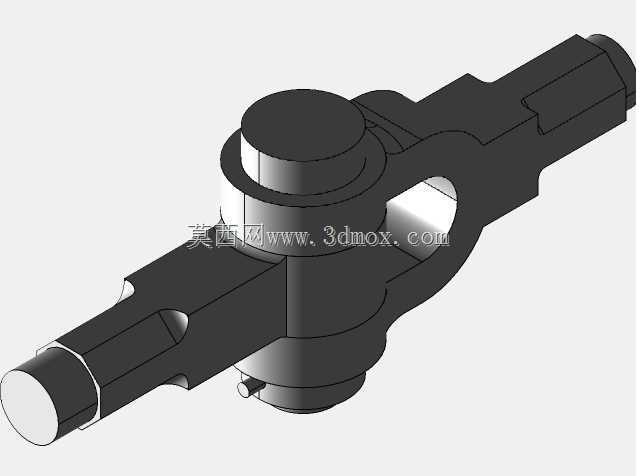

　　在普通卧式车床的进给传动与主轴换向传动链路中，这类十字轴式万向关节是补偿轴系同轴度误差、传递变角度扭矩的核心连接件，尤其在CA6140这类经典通用车床的挂轮箱、溜板箱传动分支中应用广泛。实际车间运行场景里，车床长期承受切削振动、导轨磨损带来的轴系偏移，刚性联轴器无法适配这类动态位移，而该关节结构可在两轴存在3°-8°夹角偏差的工况下稳定传递额定扭矩，避免轴系因附加弯矩产生的疲劳断裂，同时抵消箱体加工、装配过程中累积的位置误差，降低装配阶段的修配工作量。从结构功能来看，该关节采用整体锻造式十字轴配合两端轴叉的设计，中间十字轴的四个轴颈分别嵌入两侧轴叉的轴承孔内，轴端设置的挡圈结构可限制轴向窜动，避免高速运转时轴叉脱出；

　　两侧伸出的轴头分别采用圆柱面配合平键的连接形式，可直接插入传动半轴的键槽孔内，轴头端部的螺纹段可配合圆螺母实现轴向锁紧，防止正反转切换时连接松脱。设计过程中首先要匹配CA6140车床对应传动段的扭矩阈值，十字轴的轴颈直径需根据接触应力核算，确保在最大切削抗力下轴颈与轴承衬套的比压不超过铜基衬套的许用值；轴叉的开档尺寸需严格控制，既要保证十字轴装入后有足够的摆动间隙，又要避免间隙过大导致传动回程误差过大，影响车床进给的精准度，尤其是车削螺纹时，传动间隙过大会直接导致螺距累积误差超差。外形尺寸方面，该关节的总长度需适配CA6140挂轮箱到进给箱的预留安装空间，中间回转体的最大外径不能与箱体内壁、相邻齿轮发生运动干涉，

　　两侧轴头的直径与原车床传动半轴的内孔尺寸保持一致，安装时无需对原有轴系进行二次加工，可直接替换原厂磨损的关节部件。实际装配时需注意，十字轴的润滑通道需与轴叉上的注油孔对齐，日常维护中可通过注油杯定期加注锂基脂，减少轴颈与衬套的磨损，延长部件使用寿命；轴叉的叉口对称度需控制在0.02mm以内，否则高速运转时会产生周期性振动，传递到刀架部位会导致工件表面出现振纹，影响加工表面质量。不同于重型设备使用的带花键伸缩的万向联轴器，该关节为定长式结构，专门适配CA6140车床固定轴距的传动节点，结构更紧凑，转动惯量更小，在车床频繁正反转的启停工况下，能减少传动链的冲击载荷，保护挂轮箱内的齿轮齿面不受冲击损伤。从建模逻辑来看，

　　该结构的建模需优先保证各配合面的尺寸精度，十字轴的四个轴颈同轴度、垂直度公差需在建模时通过基准对齐体现，轴叉的轴承孔与轴头的同轴度需严格遵循原机床的设计公差，避免生成的模型在装配仿真时出现干涉，也为后续的零件加工、3D打印验证提供准确的尺寸依据。在机床维修场景中，这类关节属于易损件，长期使用后十字轴轴颈会出现磨损、间隙增大的问题，直接导致车床进给窜动、车削端面出现平面度超差的情况，精准的三维模型可帮助维修人员快速测绘、加工替换件，减少机床停机时间；同时在机床数控化改造场景中，该模型可直接导入传动系统仿真环境，验证改造后伺服电机与原有传动链的连接适配性，避免改造过程中出现安装位置冲突。
