1.8米宽户外商用遮阳伞具结构设计

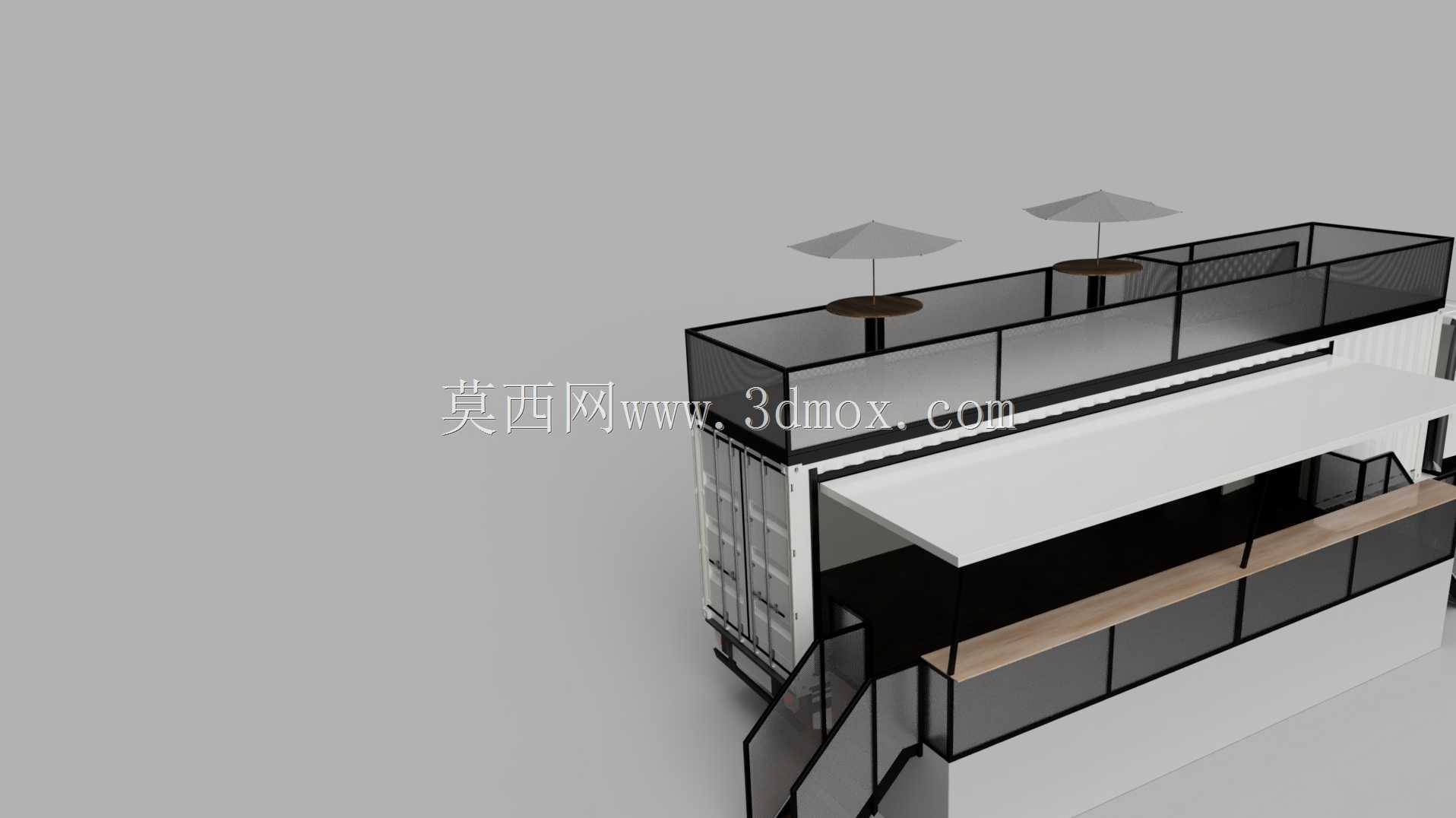

　　做户外商用设施配套设计快十年，经手的户外伞具结构方案不下二十套，这款1.8米幅宽的遮阳伞是针对半开放商业场景优化的成熟结构，和普通民用晴雨伞的设计逻辑完全不同，从受力边界到安装适配都围绕商用高频使用场景做了取舍。先从实际落地场景说，这类伞最常出现在临街咖啡馆外摆区、商圈露天餐位、沙滩休闲区、市集活动临时摊位这些地方，不像家用伞只需要应对短时阵雨和日常遮阳，商用场景下的伞具要扛住长时间户外暴晒、突发阵风吹袭、顾客频繁触碰挪动，甚至偶尔的倚靠外力，所以结构冗余度的拿捏是设计核心——做太笨重会增加搬运和开合的人力成本，做太轻薄遇到阵风很容易出现伞骨折断、伞面翻覆的问题，甚至可能砸到就餐的顾客引发安全事故。

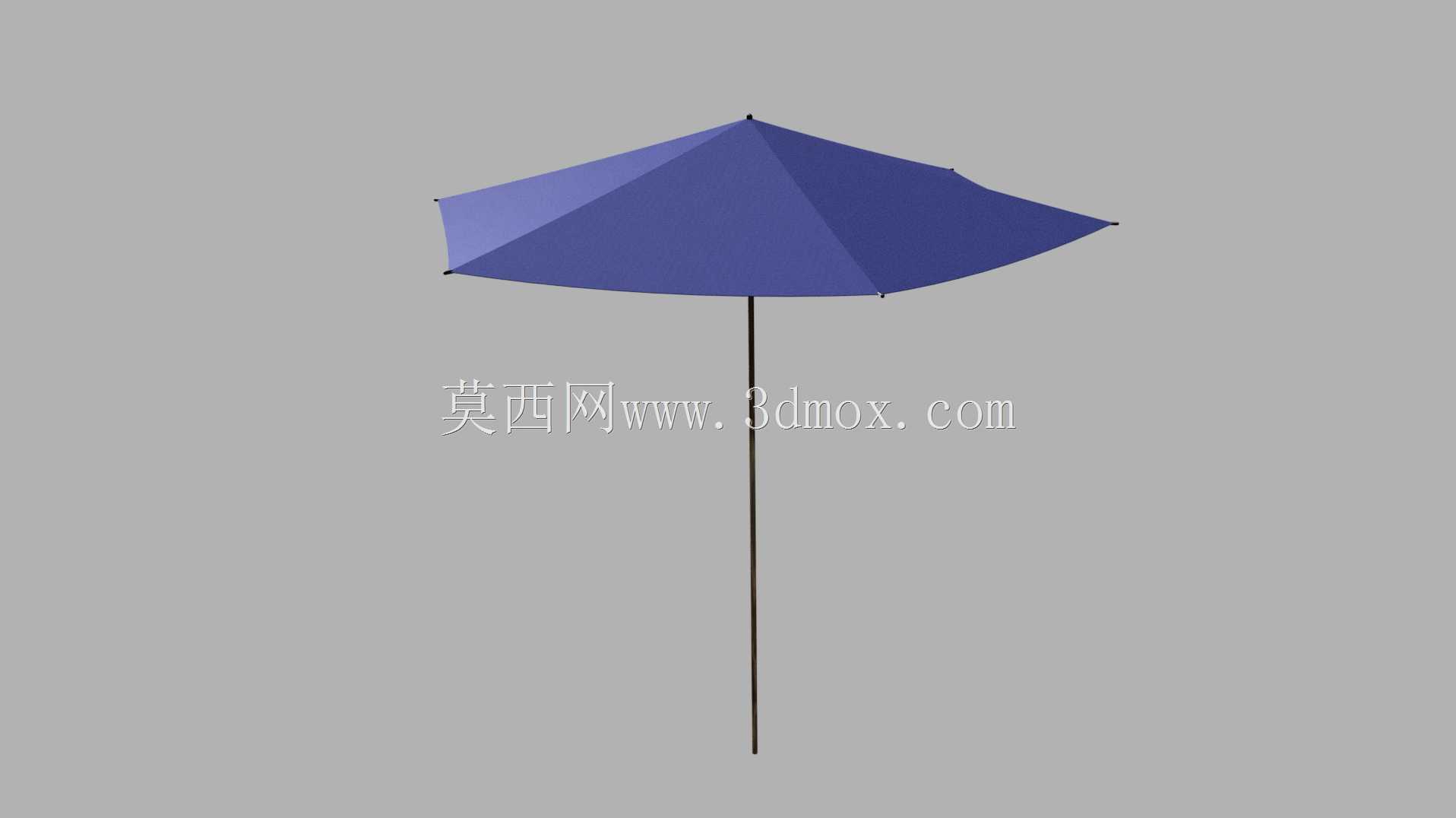

　　伞面的幅宽定在1.8米是经过多场景测算的，常规外摆小圆桌直径多在70-90厘米，搭配四把休闲椅的话，1.8米的遮阳投影范围刚好能覆盖整组桌椅的活动区域，不会出现桌边一半晒一半阴的情况，同时这个尺寸不会因为伞面过大导致伞下通风太差，夏天正午的时候伞下不会形成闷热的无风区，顾客坐久了也不会觉得憋闷。伞面采用八等分的伞骨支撑结构，相比常见的六骨结构，每段伞面的受力跨度更小，遇到侧向阵风的时候，风压能更均匀地分散到每根伞骨上，不会出现单根伞骨应力集中断裂的问题；伞骨和伞杆的铰接位置做了翻边加强处理，没有用普通民用伞常见的薄铁皮铆接结构，而是采用带衬套的铰接销轴，反复开合上千次也不会出现铆接松动、伞骨晃荡的情况，毕竟商用场所的伞具每天收合至少一两次，遇上恶劣天气还要临时收存，铰接位的耐磨度直接决定了整伞的使用寿命。

　　伞杆的设计也做了针对性优化，整根伞杆采用变径结构，靠近伞面的上段直径稍细，下段靠近安装位的部分直径加粗，既控制了整伞的重量，又能保证底部安装位置的抗弯强度——毕竟阵风作用下伞面的受力会全部传导到伞杆底部，加粗下段能有效降低大风下伞杆弯折的概率。安装边界上这款伞做了两种适配方案，一种是适配常规的水泥配重底座，底座重量不低于25公斤就能满足六级风下的稳定要求，适合外摆区经常需要调整位置的咖啡馆、餐厅使用；另一种是预留了法兰安装孔，可以直接通过膨胀螺栓固定在硬质地面或者木质露台的龙骨上，适合海滩固定遮阳位、长期不挪动的活动场地使用，两种安装方式的连接位都做了通用接口设计，不需要额外加工转接件就能直接适配市面上的常规安装配件。

　　伞面的张紧结构也做了细节调整，每根伞骨的末端都做了可调式的伞面固定扣，安装伞面的时候可以根据面料的张紧度微调固定位置，避免伞面因为长期暴晒收缩出现拉扯开裂，或者因为面料松弛出现雨天积水兜水的问题——很多廉价户外伞用久了伞面下垂，下雨的时候伞面中间积一大包水，最后要么压弯伞骨要么漏水，就是因为没有做张紧度的可调设计。另外伞顶的位置做了通风小缺口的结构预留，八片伞面在顶部汇聚的位置不是完全封死的，留了一圈窄缝让伞下的热空气能顺着伞面内侧从顶部排出，既不会让伞面被上升的热空气顶得晃荡，也能进一步提升伞下的通风舒适度，夏天正午的时候伞下温度能比完全密封的伞面低2-3摄氏度。

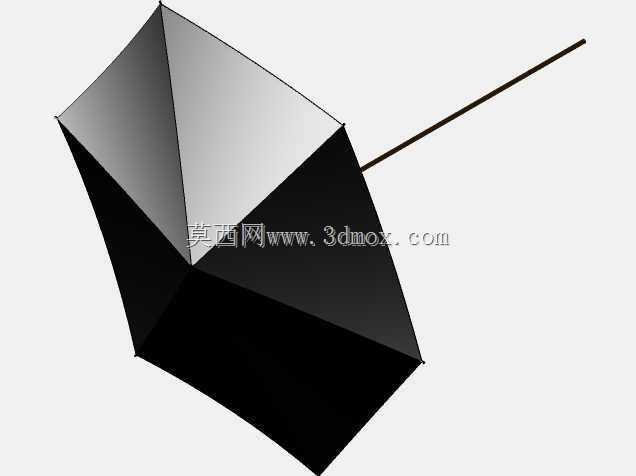

　　从建模的角度来说，这个结构的所有铰接位都保留了实际的装配间隙，没有做理想化的零间隙贴合，导出的通用格式模型可以直接用来做干涉检查，也能直接导入工程软件出生产加工图，伞面的曲面是按照实际面料张紧后的自然垂度做的，不是生硬的平面拼接，做渲染或者结构受力分析的时候不需要重新调整曲面形态，不管是做户外场景的方案展示，还是做伞具生产的结构参考，都能直接复用，不需要额外做结构修正。
