ROCKGRAND150X110X70工业电动箱结构设计

　　在工业现场的电气布线与元件防护场景中，这类密封式电动箱是零散电控元件集成安装的核心载体，多数时候承担着户外工位、设备侧旁的低压电气元件容纳、接线分线、元件防护的实际作用，区别于大型集成电控柜，这类小尺寸箱体更多适配分布式安装的需求，不需要占用大的安装空间，就能为继电器、小型端子排、信号转换模块这类小体积电气元件提供可靠的安装与防护空间。从实际使用的场景来看，这类箱体常被部署在机床加工工位旁、自动化生产线的侧装支架上、户外小型设备的控制端，甚至是潮湿多尘的车间边角位置，因此设计阶段首先要考虑的就是壳体的密封防护能力，箱体的合缝位置、进线孔位都需要做密封结构预留，避免车间内的切削液飞溅、粉尘堆积侵入箱体内部，造成电气元件短路、

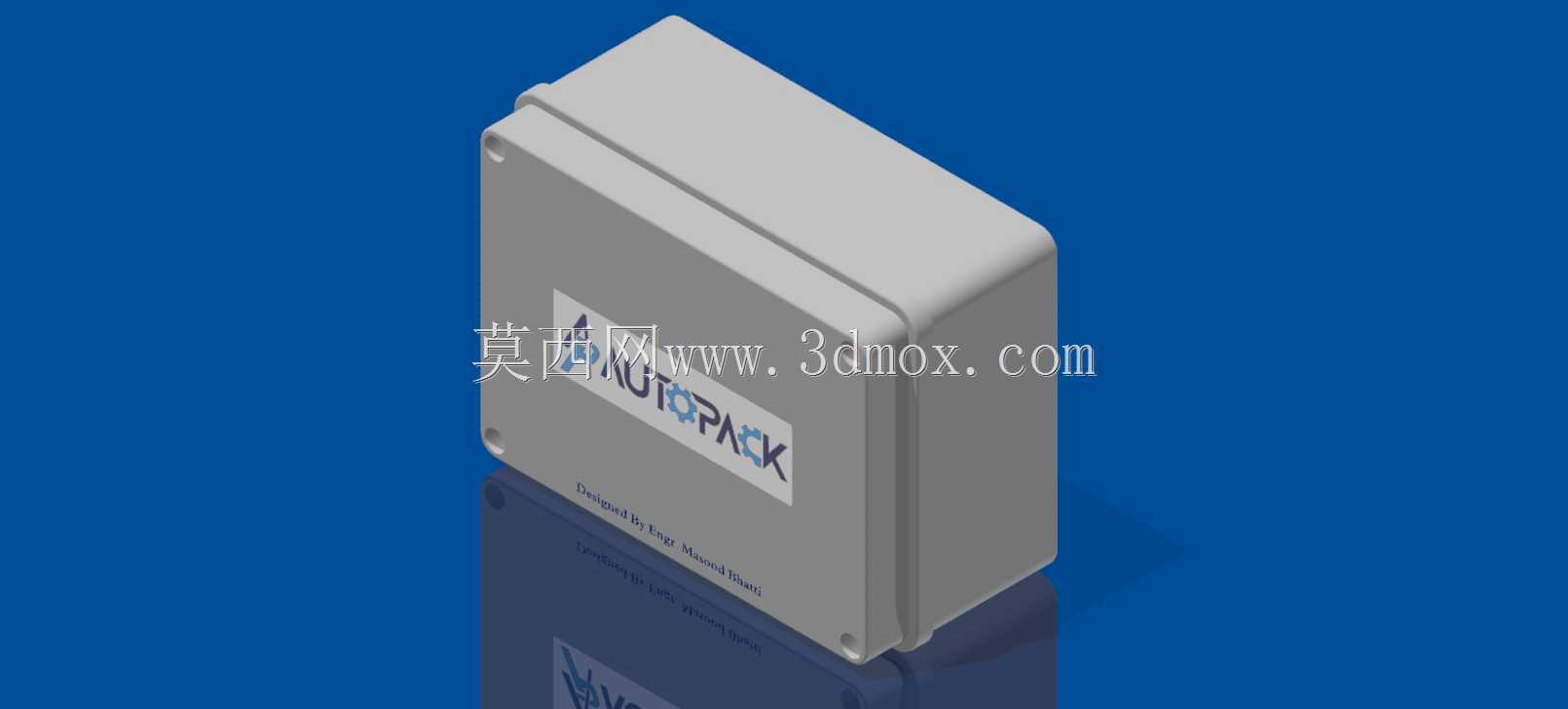

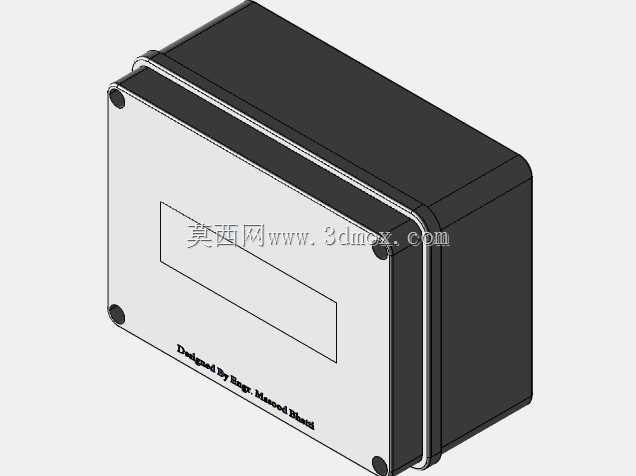

　　接触不良的故障。从结构设计的思路来看，这款箱体采用了一体式盒体搭配平盖的结构形式，盒体的边角做了圆弧过渡处理，一方面是避免锐边在安装维护过程中划伤操作人员，另一方面圆弧过渡的结构也能提升壳体的整体抗形变能力，相比直角边角的箱体，在受到轻微外力碰撞时，圆弧结构能更好地分散应力，减少壳体开裂、变形的概率。箱体的外形尺寸控制在150X110X70这个区间，属于紧凑型的工业电气箱体，这个尺寸边界刚好能容纳常规的小型端子排组、1-2个小型继电器或者信号隔离模块，不会因为尺寸过大造成安装空间的浪费，也不会因为内部空间局促导致元件排布拥挤、接线操作不便。安装边界上，这类箱体通常在盒体的背部预留了壁挂安装的固定孔位，

　　支持通过膨胀螺丝或者抱箍支架固定在墙面、设备机架、型材立柱上，固定孔位的位置做了内凹设计，安装后固定螺丝的头部不会突出箱体背部，保证箱体安装后能与安装面贴合，减少缝隙处的积尘与进水风险。盒盖与盒体的连接采用周边均匀分布的螺丝锁紧结构，相比卡扣式的连接，螺丝锁紧的结构能提供更均匀的压合力，配合盒盖与盒体之间的密封胶条，能稳定达到工业场景常用的IP65左右的防护等级，满足多数车间非强腐蚀环境下的使用需求。箱体正面预留了标识粘贴的平面区域，方便现场运维人员标注箱体的回路编号、控制对象信息，避免运维过程中出现误操作。从结构建模的细节来看，盒体的壁厚做了均匀化处理，既保证了壳体的结构强度，在承受常规的外力挤压时不会出现凹陷变形，

　　也不会因为壁厚过大造成材料浪费、整体重量过重的问题，盒体内部的侧壁预留了安装导轨的卡槽位置，可以直接卡装标准的DIN电气安装导轨，不需要额外打孔固定，电气元件可以直接卡在导轨上完成安装，大幅提升现场装配的效率。进线孔的位置通常预留在箱体的下部或者侧部，孔位做了密封接头的安装螺纹预留，用户可以根据实际的进线数量、线缆直径选配对应的格兰头，完成线缆引入后的密封处理。在实际的设备配套选型中，这类小尺寸电动箱的适配性极强，不管是单机设备的附加功能模块安装，还是生产线的分布式信号转接，甚至是户外临时工位的电源分线，都能看到这类箱体的应用，设计过程中需要充分考虑不同安装场景的兼容性，比如在箱体的外部不做突出的结构件，保证箱体可以在狭窄的空间内完成安装，盒盖的锁紧螺丝采用不脱落的设计，避免开盖维护时螺丝掉落丢失，这些细节都是实际工程场景中反复验证过的实用设计点。不同于追求外观装饰性的民用接线盒，工业级的电动箱所有结构设计都围绕可靠性、装配便利性、维护便捷性展开，没有多余的装饰结构，每一处结构特征都对应实际使用中的需求，比如边角的圆弧、壁厚的均匀控制、安装孔的内凹设计、内部的导轨卡槽，都是为了在实际工业场景中降低故障概率、提升装配维护效率而设计的。
