Sbus转Uart通讯转换电路板结构设计

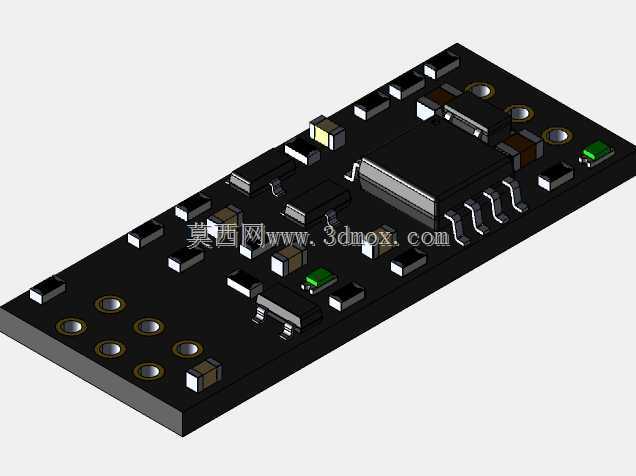

　　在航模遥控、工业现场信号采集、小型无人设备控制等场景中，经常会遇到Sbus总线信号与通用Uart串口信号无法直接对接的问题，这类信号协议的不匹配，往往会导致遥控接收机、传感器单元无法直接接入常规的主控板卡，额外增加信号转接的布线复杂度与故障点。这款Sbus到Uart的转换模块，就是针对这类跨协议信号对接需求设计的硬件转接单元，从三维结构呈现的细节来看，整块模块采用长条形PCB作为承载基体，板上集成了信号处理主控芯片、电平匹配元件、状态指示元件以及接口焊盘，所有贴片元件的布局都遵循了信号流向的排布逻辑，尽可能缩短高频信号的走线长度，减少信号传输过程中的干扰与衰减。

　　从实际工程应用的角度出发，这类转换模块的安装边界需要适配多数小型设备的内部安装空间，板体边缘预留的六个金属化安装孔，采用对称排布的方式，孔位间距匹配常规M2螺丝的安装尺寸，既可以通过铜柱固定在设备内部的安装平面上，也可以配合排针直接插接到主控板的扩展排母上，两种安装方式都不需要额外定制转接支架，能够快速集成到现有设备的硬件体系中。板上的元件高度做了统一管控，最高的主控芯片元件高度不超过5mm，其余阻容元件、指示灯的高度均控制在2mm以内，整个模块的总厚度可以控制在7mm以内，对于内部空间紧凑的小型无人机、手持遥控设备、嵌入式采集终端来说，这样的尺寸边界不会和周边的结构件产生干涉，也不会额外占用过多的设备内部净空。

　　在功能设计层面，模块核心完成Sbus信号到标准Uart信号的协议解析与电平转换，不需要用户额外编写信号解析代码，接入供电与信号线路之后就可以直接输出标准串口数据，能够适配多数通用主控的串口通讯参数。板上预留的绿色状态指示灯，在信号正常传输时会按照通讯频率闪烁，现场调试时不需要外接示波器等测量设备，就可以直观判断模块的工作状态，降低现场调试的排查难度。元件排布上，电源输入部分的滤波电容靠近供电引脚布置，能够有效滤除供电线路上的纹波干扰，避免电源波动导致的信号解析出错；信号通路的保护元件布置在接口进线端，能够抑制接入端的浪涌冲击，提升模块在复杂工业现场环境下的工作稳定性。

　　从结构建模的细节来看，所有元件的封装尺寸都按照实际量产元件的真实尺寸建立，包括贴片阻容的长宽高、芯片的引脚间距、安装孔的孔径与沉头尺寸，都和实际硬件的参数完全匹配，结构设计人员在做设备整体的布局设计时，可以直接调用这个模型进行装配干涉检查，不需要额外测量实物尺寸，也不用担心建模尺寸和实际元件不符导致的装配问题。板体边缘做了圆角处理，避免安装过程中板边的毛刺划伤周边的线束绝缘层，接口焊盘的位置统一布置在板体的短边一侧，方便现场接线时的线束整理，不会出现线束横跨板卡表面干扰元件的情况。

　　在实际选型使用时，这类转换模块可以替代传统的分立元件搭建的转换电路，相比用户自行用面包板或者洞洞板焊接的转换电路，集成化的模块在信号稳定性、抗干扰能力上都有明显优势，同时统一的结构尺寸也方便设备做标准化的结构设计，不需要为每一款设备单独设计转换电路的安装位置。对于做小型智能设备、遥控作业设备、工业信号采集节点的结构工程师来说，这类标准化的通讯转换模块三维模型，能够直接嵌入到整体设备的装配模型中，提前预留好安装空间与走线通道，缩短整机的研发迭代周期，也能避免后期硬件打样之后出现结构干涉、安装空间不足的问题。模块的整体重量控制在5g以内，对于对重量敏感的航模、小型无人机类设备来说，这样的重量负载几乎不会影响设备的整体配重与续航表现，安装位置的选择也更加灵活，可以布置在设备内部任意有平整安装面的位置，不需要额外考虑配重平衡的问题。
