电子标识安装固定基板结构设计

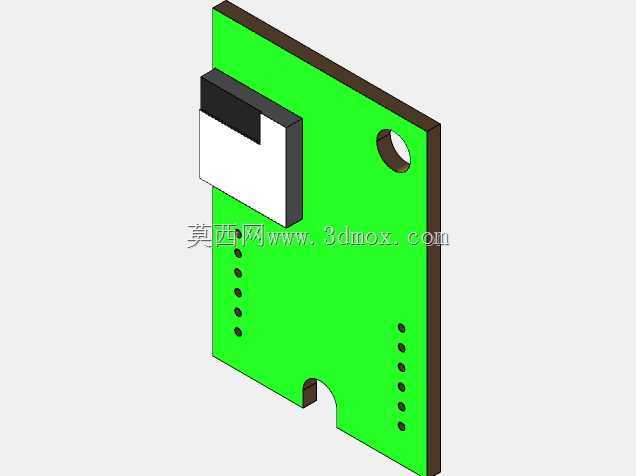

　　这款安装基板的设计初衷，是解决小型电子标识模块在工业设备、机柜内部的快速安装固定问题，在实际的工业现场布线与设备改造场景中，很多小型识别模块没有配套的安装结构，直接粘贴或者扎带固定的方式，不仅容易受设备振动影响出现脱落，后期维护拆卸也十分不便，这款基板就是针对这类痛点做的结构适配。从结构设计来看，基板主体采用平板式结构，整体做了边角钝化处理，避免安装过程中划伤操作人员或者周边线缆，基板一侧预留了方形的模块嵌装卡槽，卡槽的尺寸与对应标识模块的外形做了公差配合，嵌装后模块不会出现横向窜动，卡槽边缘做了微小的倒扣结构，不需要额外打胶就能实现模块的预固定，减少装配工序。基板上的孔位设计做了多场景适配，右上角的圆形通孔是主安装固定孔，

　　可以配合M3或者M4的螺丝实现单点悬挂固定，适合在机柜内壁、设备支架这类平面上安装；基板两侧排布的多组等距小孔，是辅助扎带固定位，当安装面不适合打孔时，可以用尼龙扎带穿过这些小孔，把基板绑定在型材、线缆束或者管道表面，适配更多非平面的安装场景；基板底部的半圆缺口，是为了避让安装面的凸起焊点、螺丝头或者线缆出线位，避免安装时基板与安装面出现干涉，保证安装后基板与安装面贴合平整。在安装边界的考量上，基板整体厚度控制在2mm，既保证了足够的结构强度，不会因为设备长期运行的振动出现基板弯折变形，也不会因为厚度过大占用过多的机柜内部空间，嵌装卡槽的深度做了精准控制，模块嵌入后表面与基板边缘齐平，不会出现突出部分勾挂周边线缆的情况。

　　从实际应用场景来看，这类基板可以用在工业设备的资产标识安装、产线工位的RFID识别模块固定、机柜内部的电子标签安装等场景，相比传统的粘贴式固定，这种基板固定的方式耐温范围更广，不会因为设备运行产生的高温导致胶层失效脱落，也不会因为车间内的油污、粉尘影响固定强度。设计过程中也考虑了加工的便利性，整个基板没有复杂的曲面结构，所有的孔位都是规则的圆形或者方形，不管是采用板材数控切割还是注塑加工，都能快速实现量产，加工成本控制在较低区间，适合批量配套使用。另外，基板表面没有多余的凸起结构，安装后整体平整，后期在基板上粘贴标识标签或者喷涂编号也十分方便，两侧的等距孔位除了扎带固定之外，也可以根据实际使用需求，扩展安装小型的指示灯、

　　接线端子等附属配件，不需要额外重新设计安装结构，预留了足够的后期改造空间。在结构强度校核上，针对基板最容易出现断裂的卡槽位置，做了局部的加厚处理，模块嵌装和拆卸过程中，不会因为用力不当导致卡槽边缘开裂，主安装孔的位置也做了局部的应力分散设计，螺丝拧紧时不会出现孔位周围基板开裂的问题，能够满足工业场景下长期使用的强度要求。
