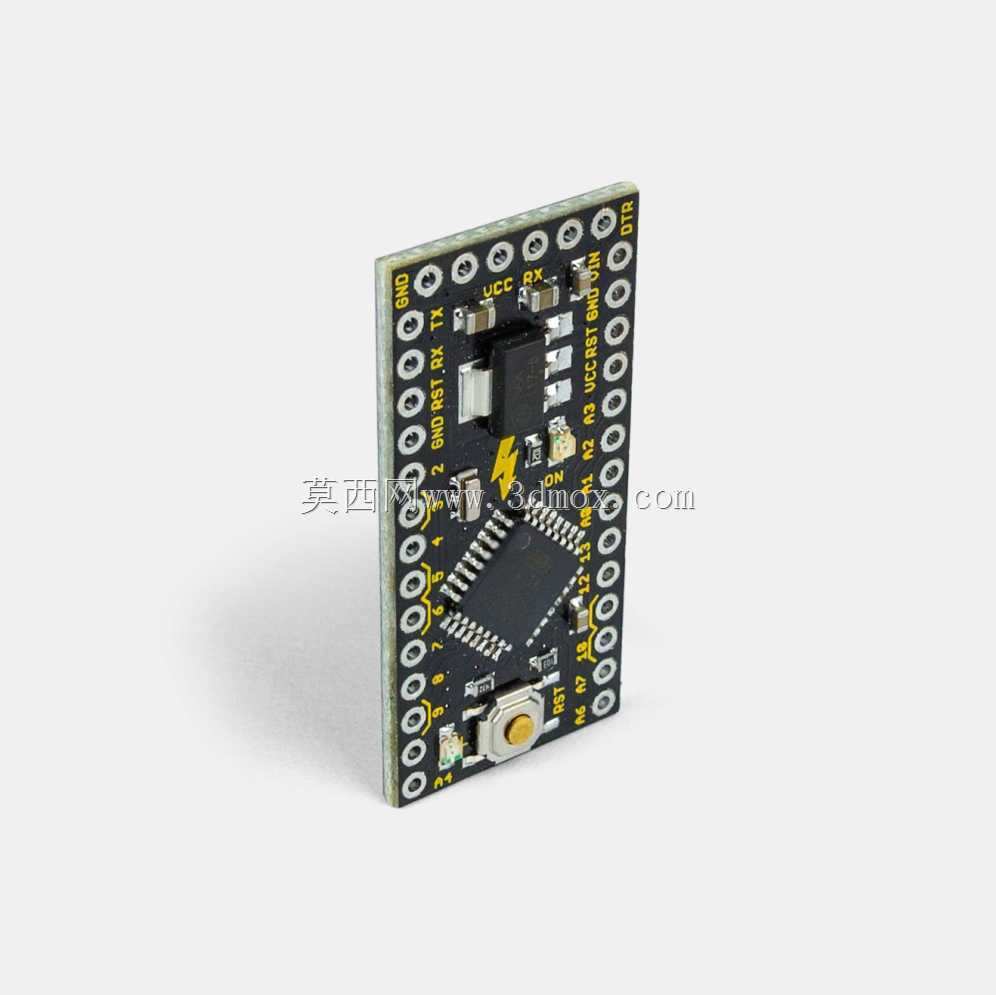

迷你型Arduino控制开发板结构设计

　　这款迷你控制板的设计初衷，是为嵌入式开发、小型智能硬件原型搭建场景提供极致紧凑的主控载体，在穿戴式智能设备、微型机器人关节控制、桌面级小型自动化执行模组、学生课程设计实验平台这类对安装空间有严苛限制的场景中，常规尺寸的Arduino主控板往往因为板载冗余接口、体积过大无法适配狭小的安装腔体，这款迷你版型的设计刚好填补了这类场景的选型空白。从实际使用的角度出发，该控制板保留了Arduino生态的核心引脚定义，工作电压适配常规5V供电体系，16MHz的运行主频足以支撑绝大多数小型嵌入式项目的运算需求，不管是简单的IO口电平控制、传感器数据采集，还是基础的PWM输出驱动小型舵机、步进电机，都能稳定运行，

　　不需要额外做主频适配或者电压转换的额外电路设计。设计过程中，首先做的是板载元件的布局优化，剔除了常规版型上集成的串行转换电路，这部分功能可以通过外接下载器实现，直接压缩了电路板的整体长宽尺寸，板上的主控制芯片、贴片电容电阻、复位按键、电源指示元件全部采用紧凑排布，所有引脚沿板体长边两侧等距排布，既保留了直插面包板的兼容性，也方便在定制化设备中直接通过排针焊接固定，不需要额外做转接板设计。安装边界方面，整板采用窄长型的外形设计，两侧排针的间距匹配标准面包板的中间槽宽度，板体厚度控制在常规PCB板厚加元件最高凸起的尺寸范围内，安装时只需要预留对应长宽的平整安装面，不需要额外预留侧面操作空间，复位按键布置在板体端部位置，

　　即使在板体大部分被结构件遮挡的安装状态下，也能方便触碰到复位按键完成程序重启操作。从电路可靠性设计的角度，板上所有贴片元件的焊盘尺寸都按照工业级焊接标准设计，既支持回流焊批量生产，也适合手工焊接调试，电源输入路径做了基础的滤波处理，避免外接电机类感性负载时的电源波动影响主控运行稳定性，所有IO引脚的引出顺序完全匹配开源Arduino Pro Mini的引脚定义，现有生态内的驱动库、示例程序不需要做引脚映射修改就能直接烧录使用，大幅降低了开发者的程序迁移成本。在实际项目选型中，这类迷你控制板尤其适合安装空间紧张的小型智能硬件，比如微型四轴飞行器的飞控载体、小型智能门锁的主控单元、桌面级小型机械臂的关节控制板、

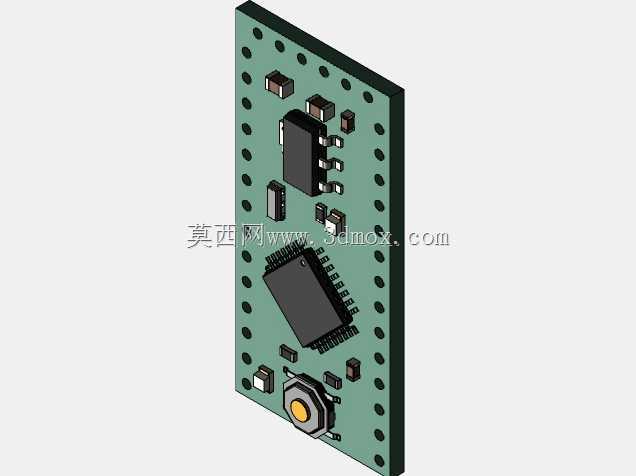

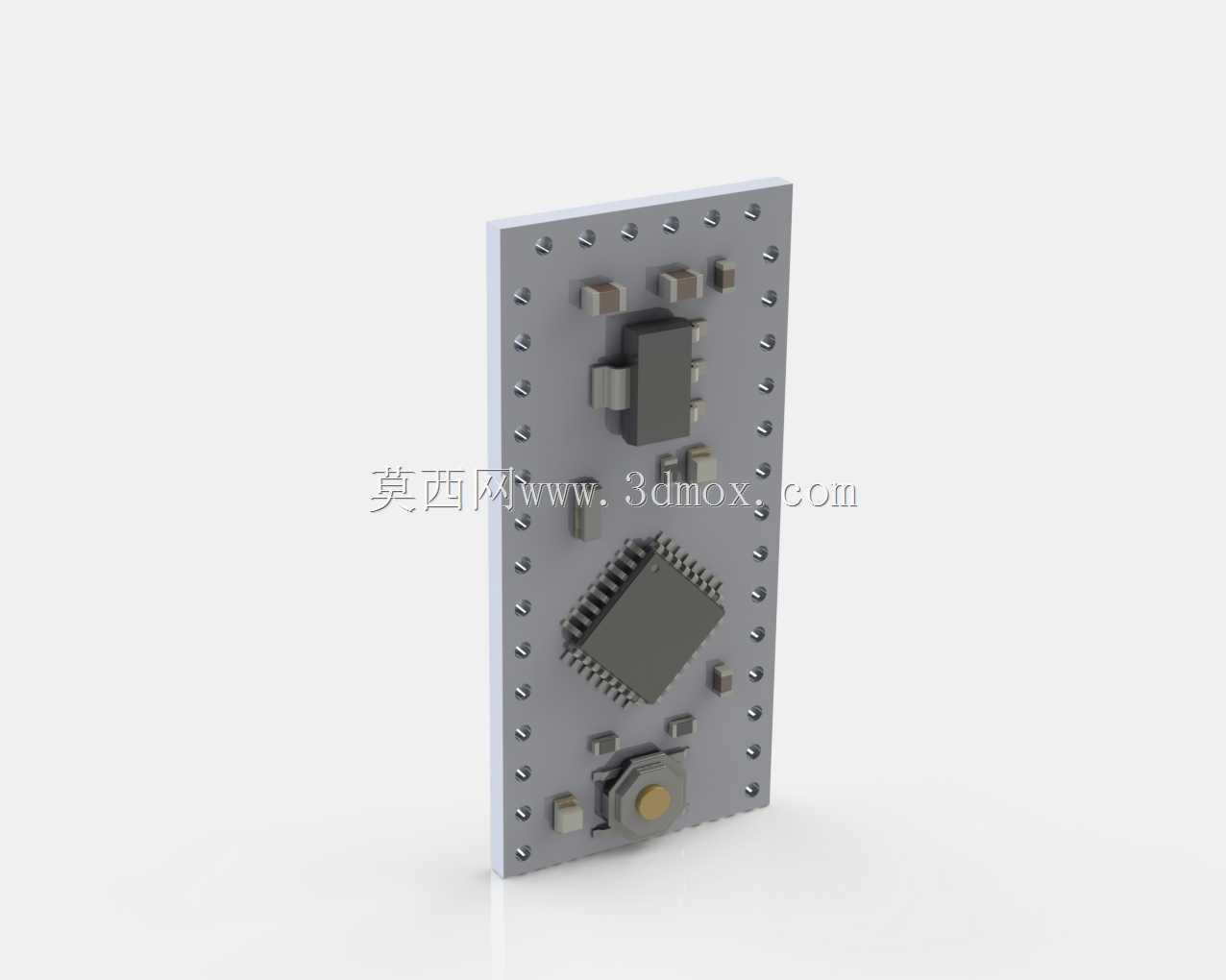

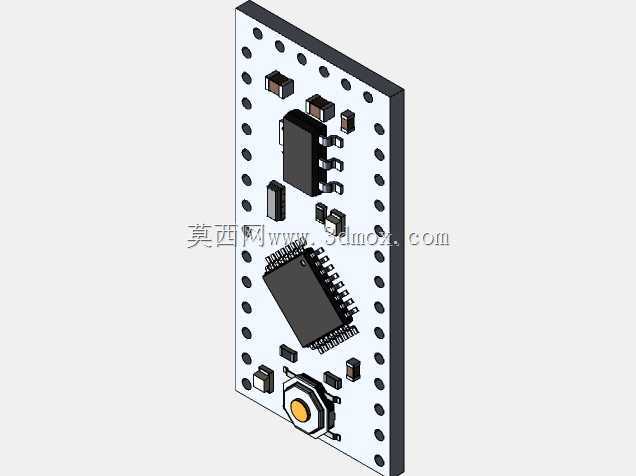

　　穿戴式交互设备的核心控制模块，相比全尺寸的Arduino板，它的重量更轻，对负载敏感的微型移动设备来说，能有效降低整体结构负载，提升运动灵活性。设计时也充分考虑了批量生产的工艺可行性，所有元件都选用通用的标准贴片封装，没有特殊定制的异形元件，PCB走线宽度满足常规电流承载要求，过孔尺寸符合常规PCB制板厂的工艺能力，不需要额外支付特殊工艺费用就能完成生产。板体边缘做了圆角处理，避免安装时尖锐边角划伤结构件或者绝缘层，两侧的安装定位孔可以配合铜柱直接固定在设备内部的安装柱上，不需要额外设计固定压片，简化整体结构的装配流程。在三维建模过程中，所有元件的外形尺寸都按照实际元件的规格书1:1还原，包括排针的凸起高度、主芯片的封装尺寸、复位按键的按压行程空间，在做整体设备的结构干涉检查时，可以直接导入装配体验证安装空间是否充足，避免实际打样后出现元件和结构件干涉、装配间隙不足的问题。对于结构设计从业者来说，这类电子硬件的精准三维模型能大幅缩短智能硬件类产品的结构设计周期，不需要自己逐个测量元件尺寸绘制模型，直接调用就能完成整体布局，提前预判安装、走线、操作的空间需求，减少反复打样调整的次数。
