二战经典军用越野指挥车结构还原

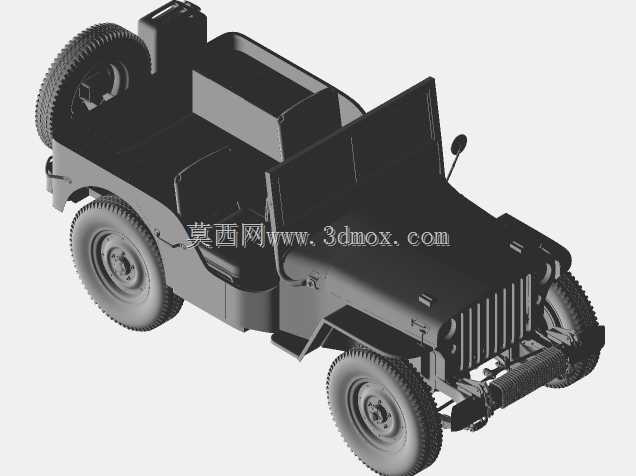

　　这款经典军用越野载具的三维结构还原，核心围绕复杂地形下的人员通勤、轻装物资转运、前线侦察通勤等核心使用场景展开，建模过程中优先还原实车的通过性设计逻辑与结构装配关系，没有做多余的装饰性夸张处理。从结构设计思路来看，整车采用非承载式梯形车架作为核心承载基体，车架纵梁采用等截面槽型钢结构，横梁采用冲压成型的槽型件与纵梁铆接固定，保证在炮弹坑、泥泞路面、陡坡等极端工况下车架不会出现扭转变形，所有底盘附件的安装点都直接固定在车架纵梁与横梁上，车身壳体仅作为人员与部件的围护结构，不参与承载，这也是这类军用载具能在战损后快速更换车身部件、快速重返战场的核心设计逻辑。

　　动力单元采用前置布局，发动机安装在车架前部的三点式悬置结构上，悬置垫采用耐油橡胶材质，可过滤动力输出时的高频振动，避免振动直接传递到车架与驾驶舱；进气系统采用高位进气设计，进气口延伸至发动机舱盖上方靠近挡风玻璃的位置，保证车辆涉水深度达到轮心高度时，发动机不会出现进水熄火的问题；冷却系统采用管带式散热器，安装在发动机最前端，与前脸格栅的通风位置完全对齐，车辆行驶时迎面气流可直接穿过格栅带走散热器热量，不需要额外增加大功率电子风扇，减少了易损部件数量，适配前线缺乏维护条件的使用场景。

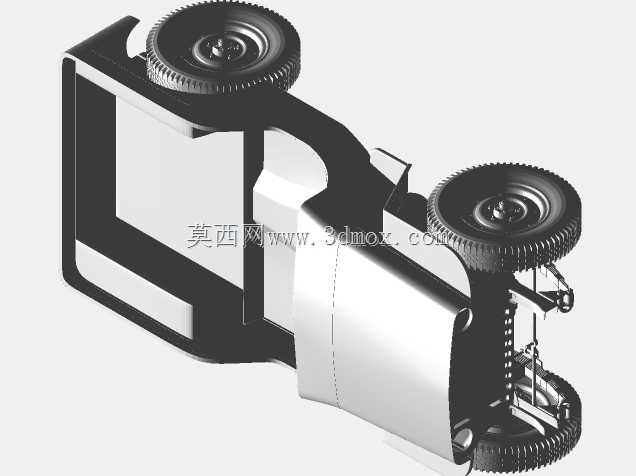

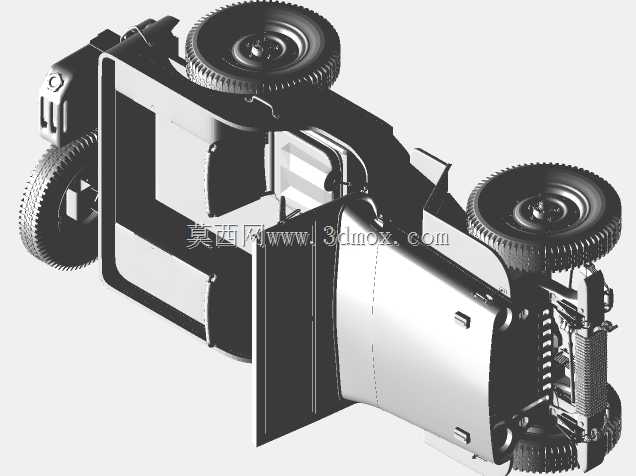

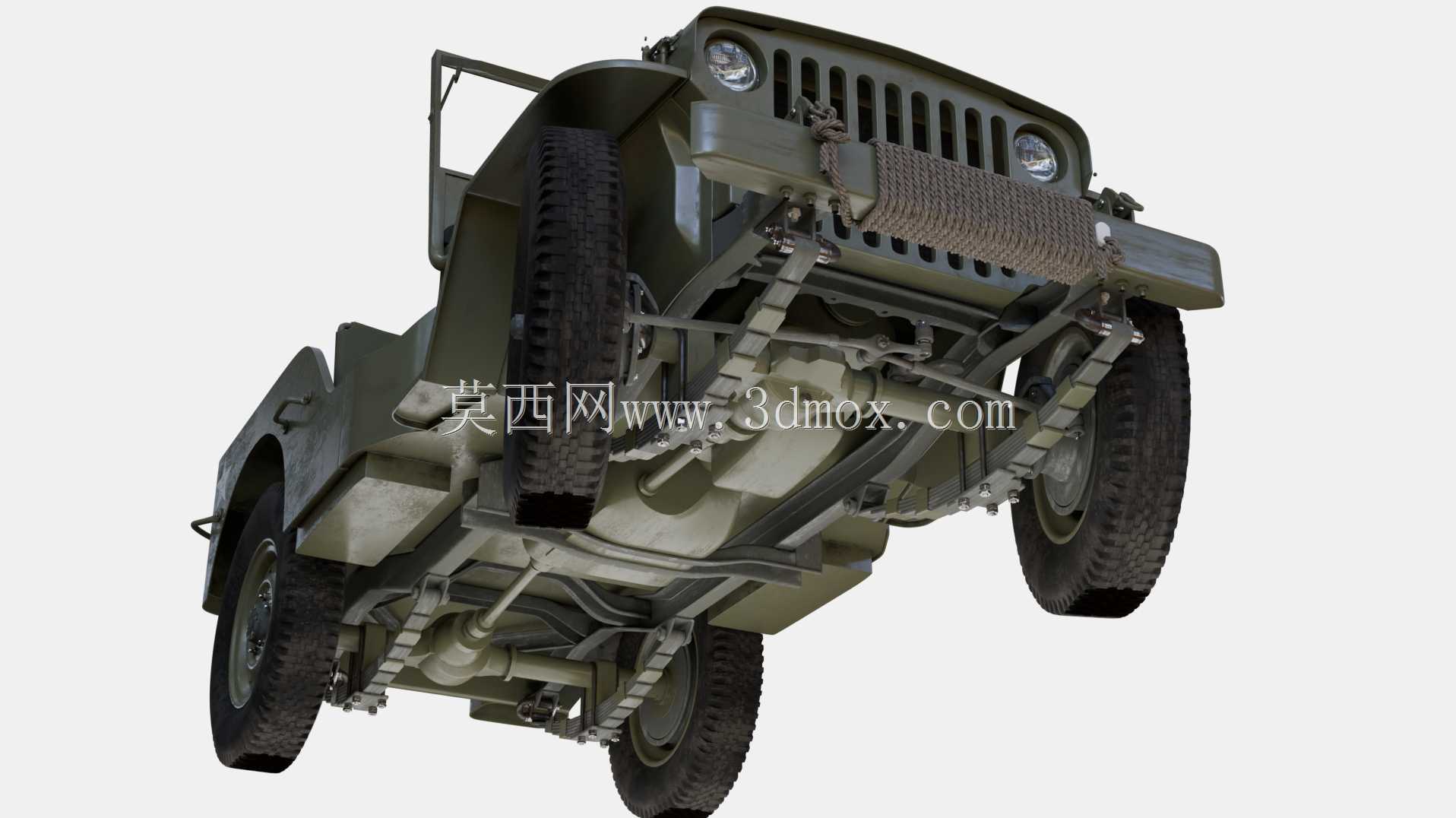

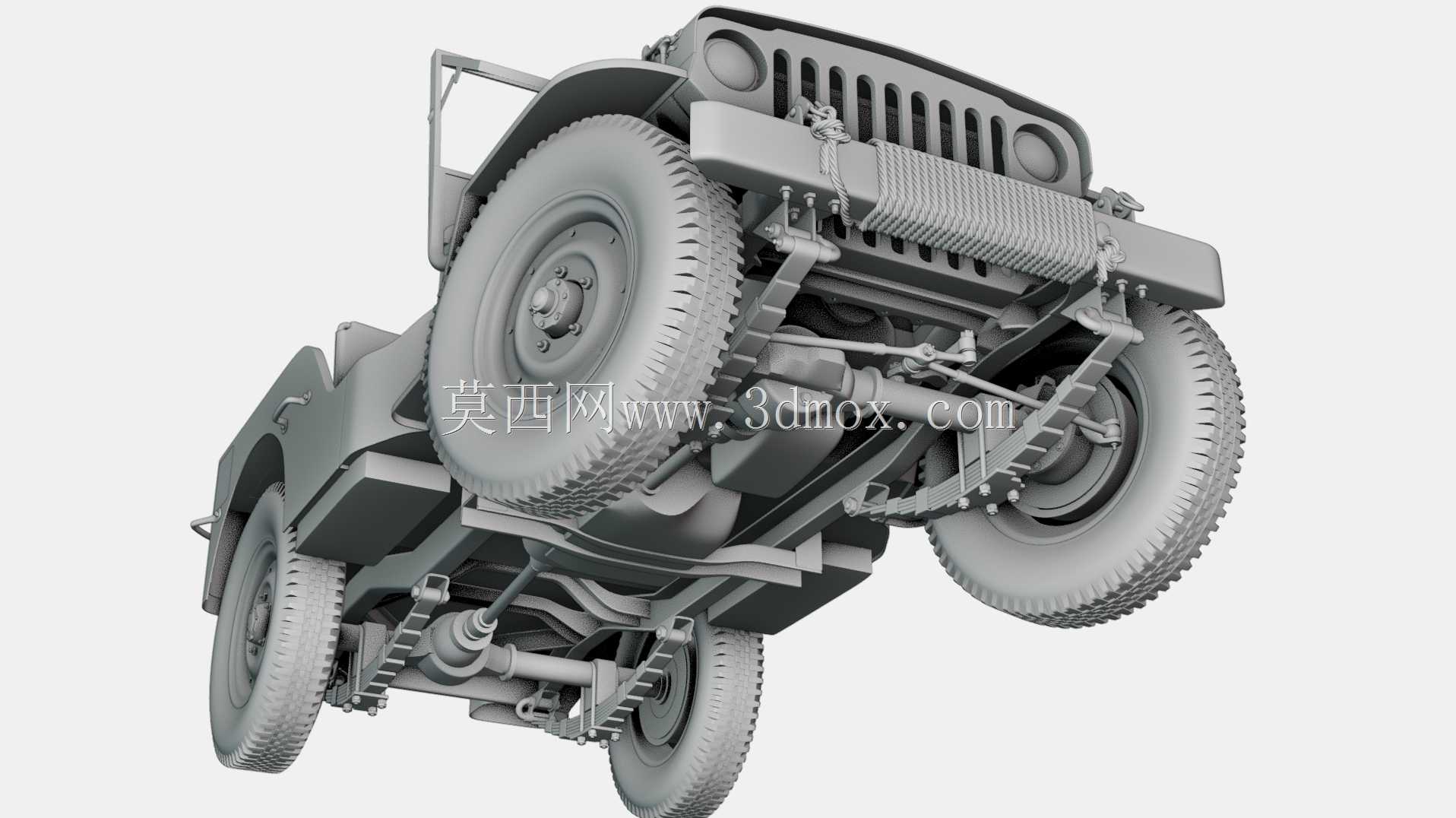

　　行走系统的设计完全围绕高通过性展开，前后桥均采用整体式驱动桥，搭配多片钢板弹簧作为弹性元件，钢板弹簧两端通过吊耳与车架连接，没有采用复杂的独立悬架结构，一方面降低了生产与维护成本，另一方面整体桥的结构强度更高，在磕碰岩石、树根等障碍物时不会轻易出现摆臂断裂的问题；轮胎采用大花纹越野轮胎，胎壁厚度远超民用乘用车轮胎，胎面花纹深度达到20mm以上，在泥泞、沙地、积雪路面可提供足够的抓地力，轮胎充气嘴采用外置防护结构，避免被树枝、碎石刮碰漏气；车尾配备外挂式备胎，备胎支架直接固定在车架尾部，更换轮胎时不需要额外拆卸车身部件，单人即可完成备胎更换操作。

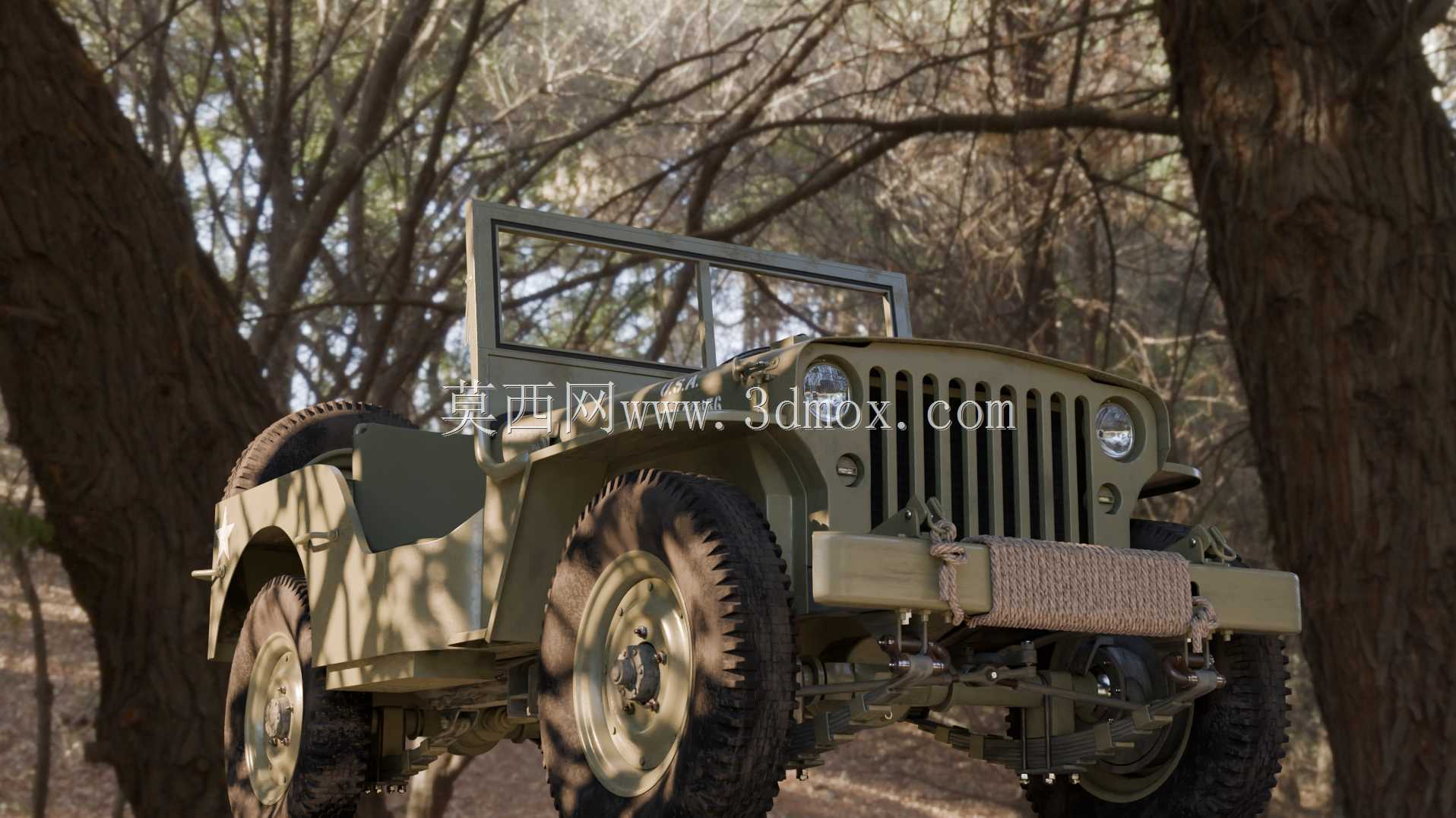

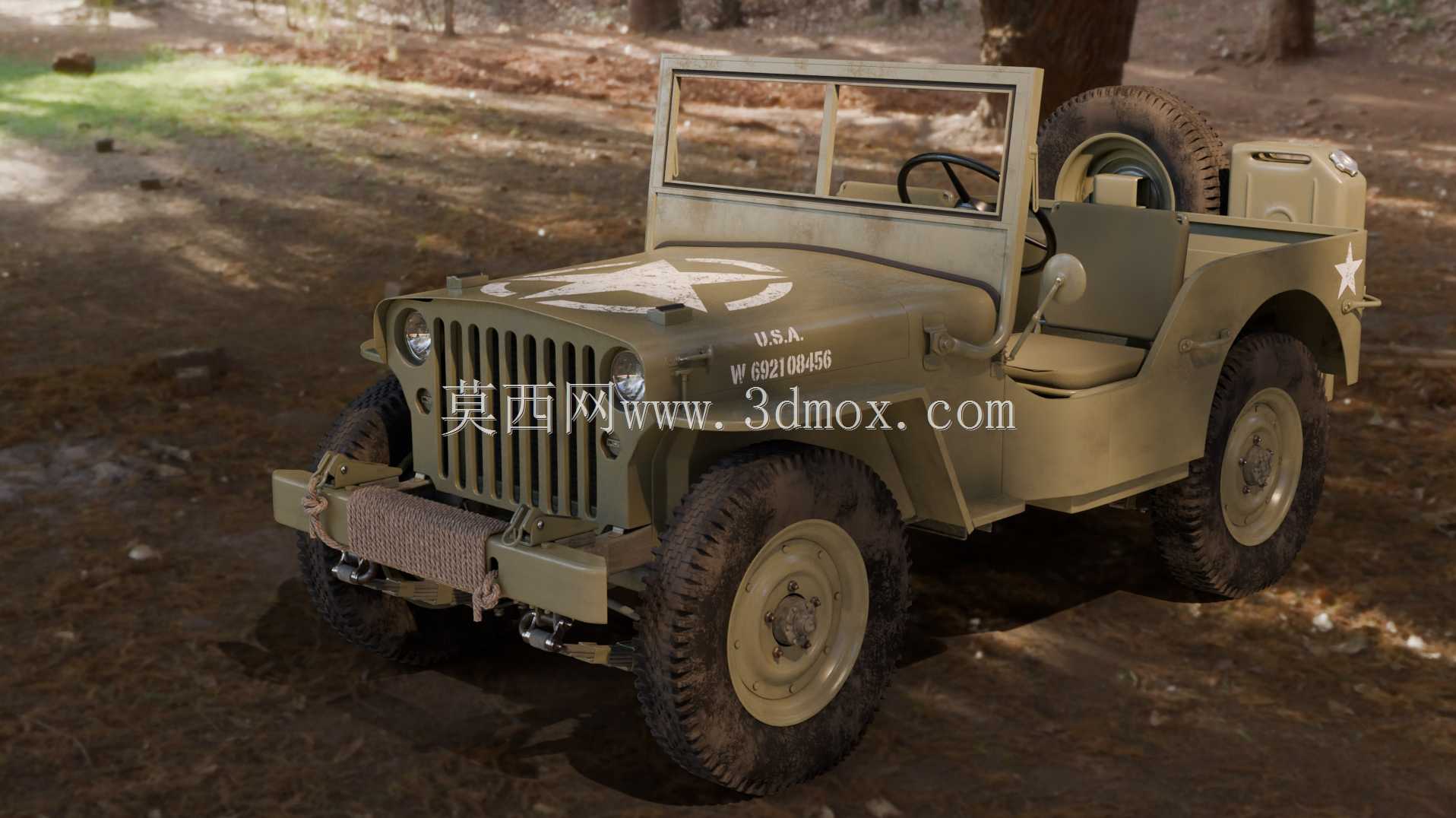

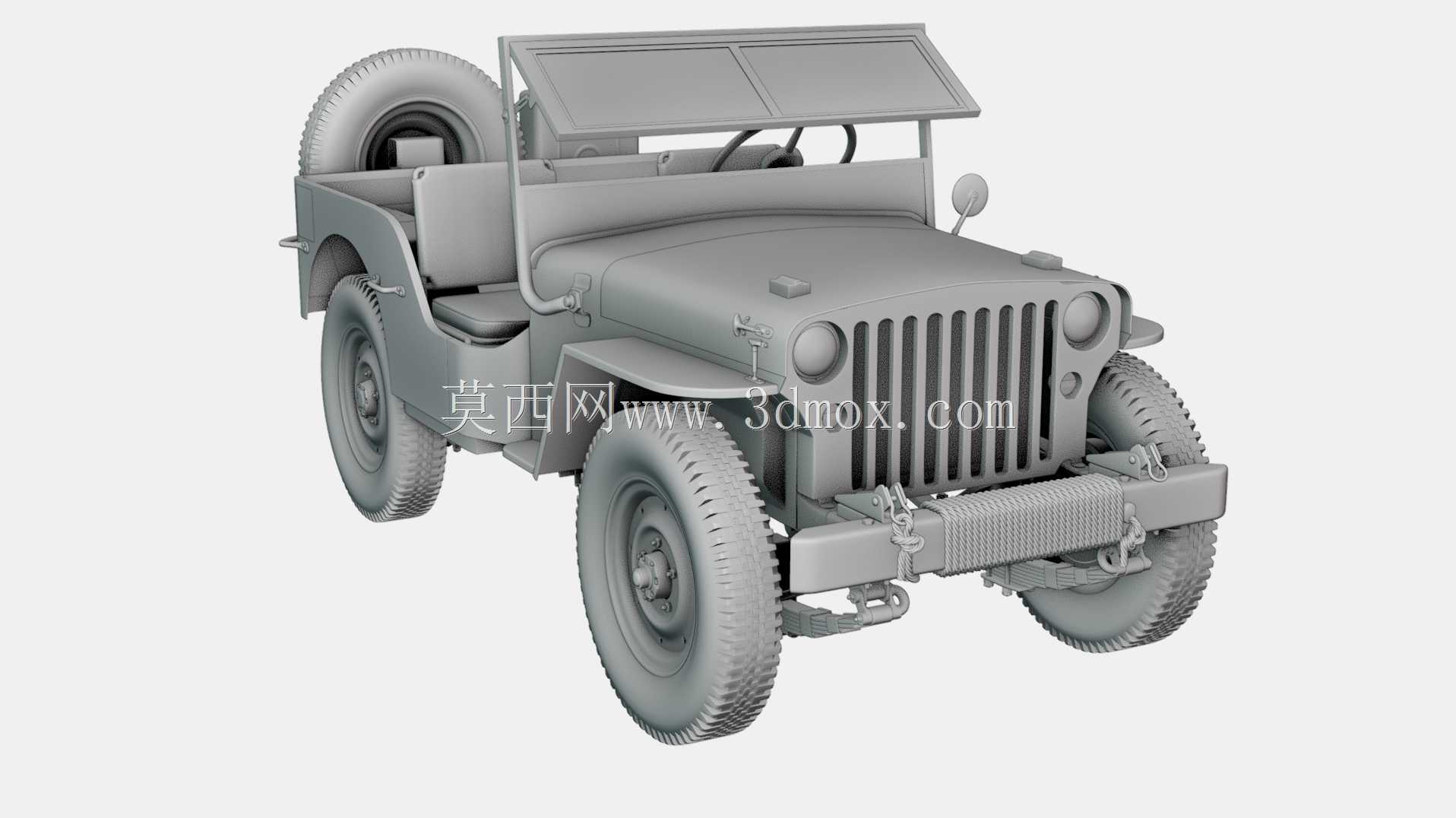

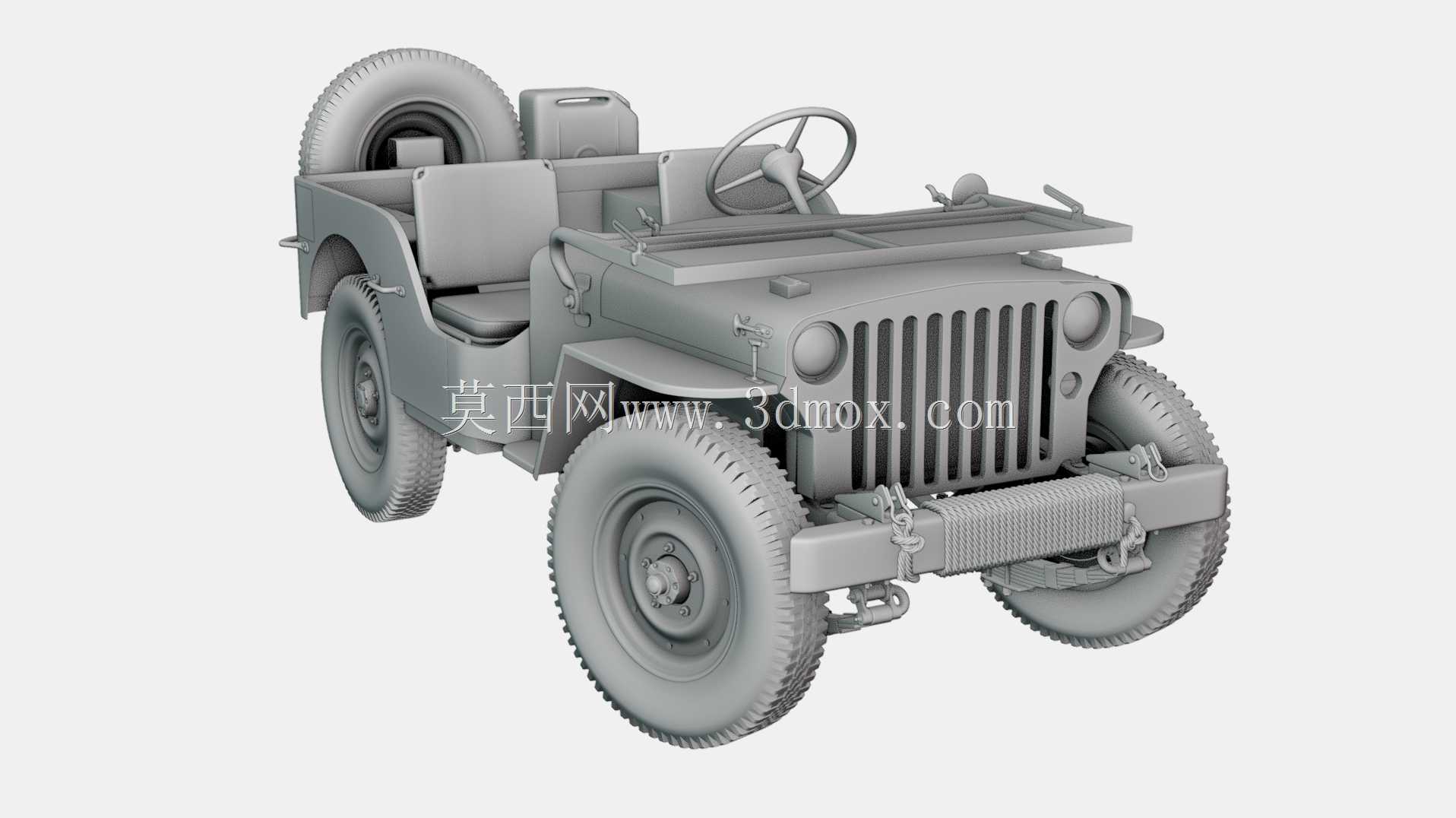

　　车身外形的所有设计都优先服务于功能需求，没有多余的曲面造型，前脸采用垂直条状格栅，格栅条采用冲压钢板成型，既可以为散热器提供足够的通风面积，又能阻挡行驶中飞溅的碎石打坏散热器芯体；前照灯采用内嵌式安装，灯体嵌入发动机舱两侧的翼子板内部，外侧有钢制防护圈保护，避免碰撞时直接损坏灯组；挡风玻璃采用可向前翻倒的结构，翻倒后可通过卡扣固定在发动机舱盖上，降低整车高度，满足空投、隐蔽通行的需求；驾驶舱采用开放式设计，没有固定的硬顶结构，可根据需求快速拆装帆布篷，帆布篷通过卡扣固定在车身四周的固定点上，不需要专用工具即可完成拆装；车身侧面没有设计常规车门，仅设置可快速拆卸的钢管防护栏，人员上下车速度更快，在遭遇突发情况时可快速离车隐蔽。

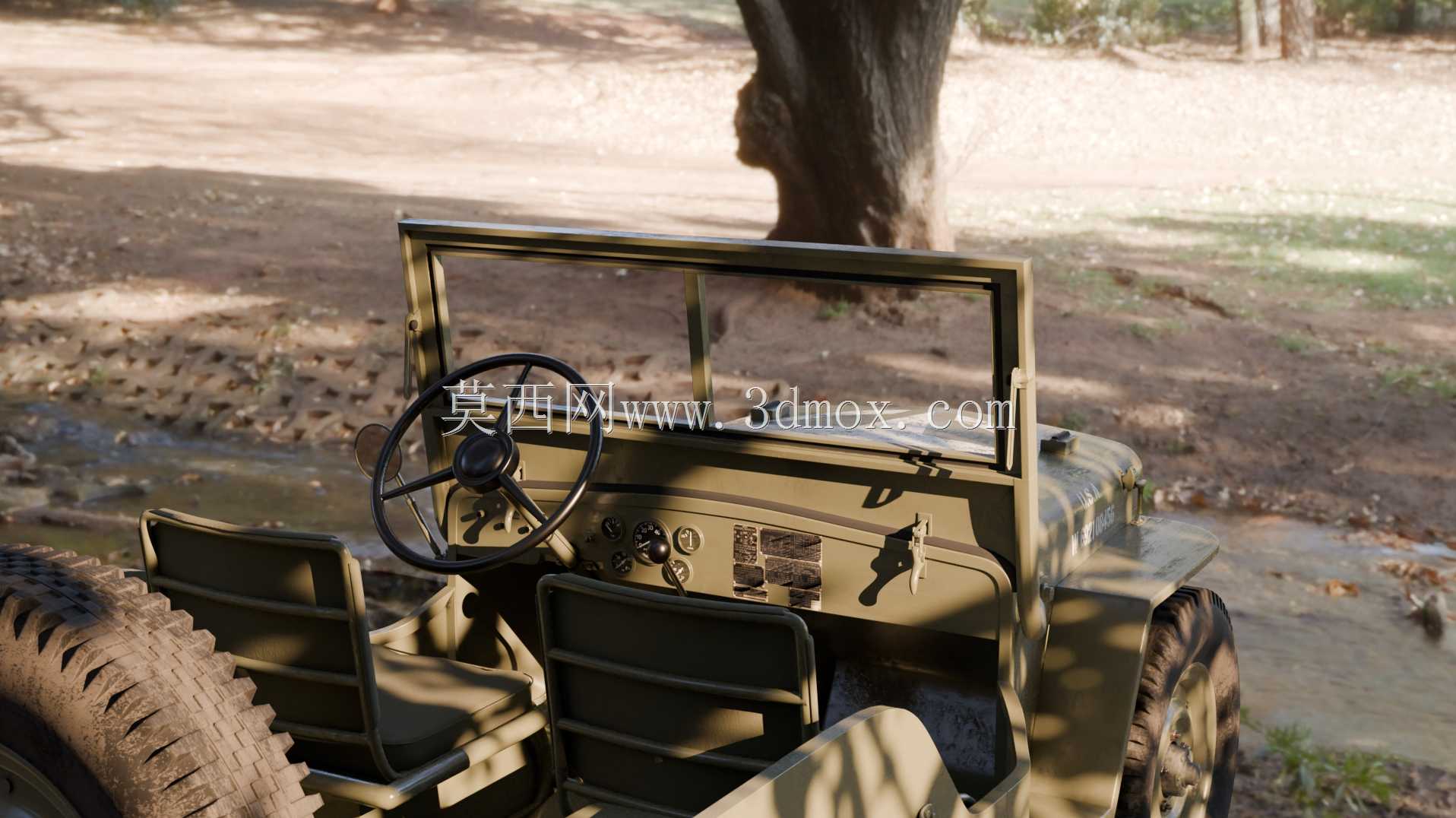

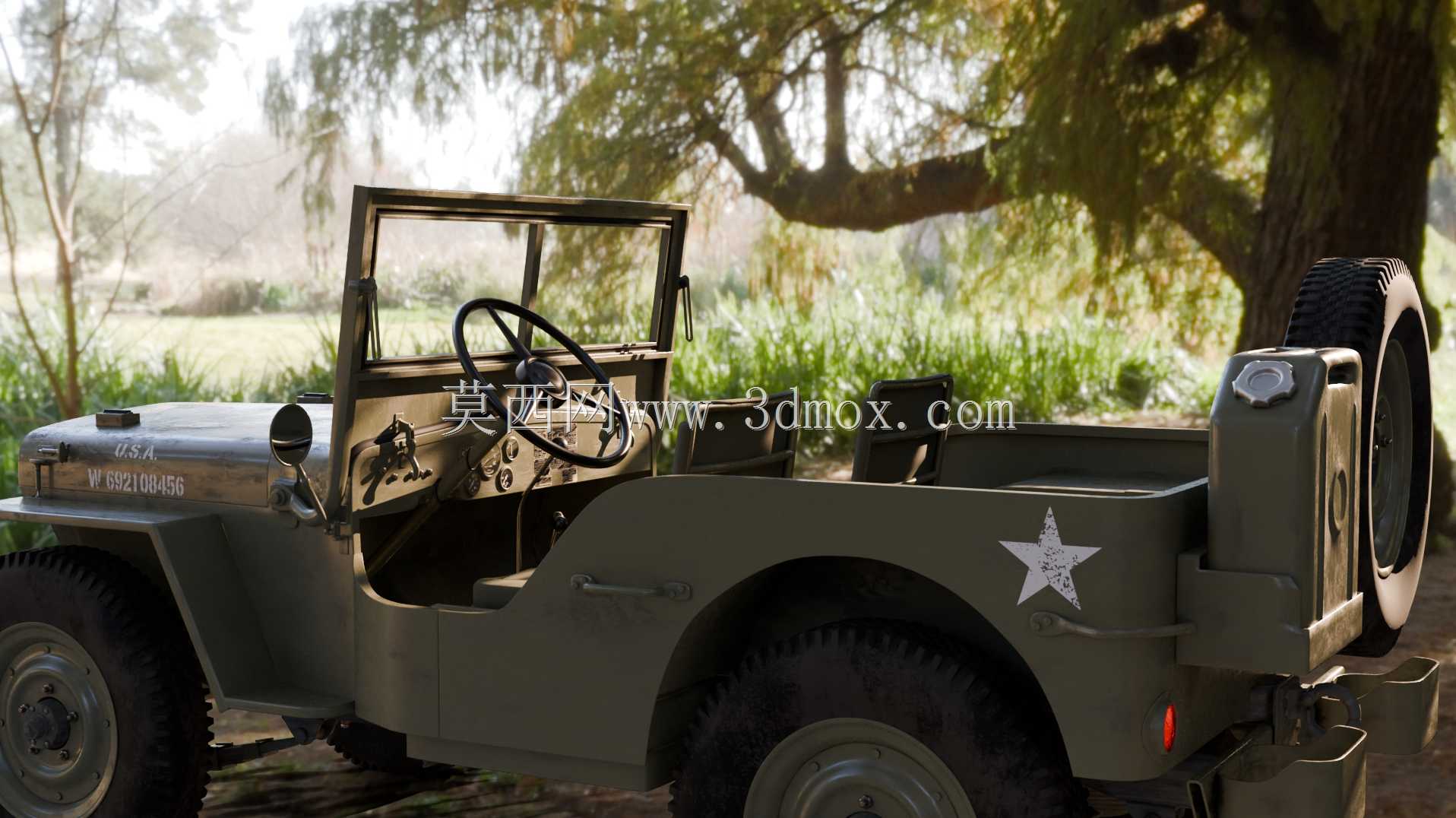

　　从安装边界与尺寸参数来看，整车轴距控制在2030mm左右，轮距1230mm，最小离地间隙达到220mm，接近角45度，离去角35度，纵向通过角28度，可顺利通过35度的陡坡，跨越深度400mm的壕沟；驾驶舱内部可容纳4名乘员，前排为驾驶员与副驾驶位置，后排为横向布置的长条座椅，座椅下方设置储物空间，可放置随车工具、急救包等物资；车身尾部设置小型储物平台，可放置备用油桶、弹药箱等物资，平台边缘设置捆扎挂钩，可通过绳索固定物资，避免越野行驶时物资滑落。

　　细节结构上，车头位置设置钢制防撞杠，防撞杠直接固定在车架纵梁前端，可承受低速碰撞时的冲击力，防撞杠中间位置设置牵引钩，牵引钩的破断拉力达到5吨以上，可用于拖拽其他故障车辆，也可用于自身被救援时的挂点；车身侧面设置脚踏板，脚踏板采用冲孔钢板制作，表面有防滑凸起，表面做防锈处理，即使沾有泥水也能保证人员上下车时不会滑倒；所有电气线路均采用明线布置，线路通过卡扣固定在车架与车身内侧，没有隐藏在内饰板内部，出现线路故障时可快速排查，不需要大面积拆解部件；燃油箱采用钢制材质，安装在车架中部驾驶员座椅下方，油箱底部设置防护钢板，避免行驶中碎石磕碰油箱导致漏油，油箱加注口设置在车身外侧，加注燃油时不需要打开驾驶舱盖板。

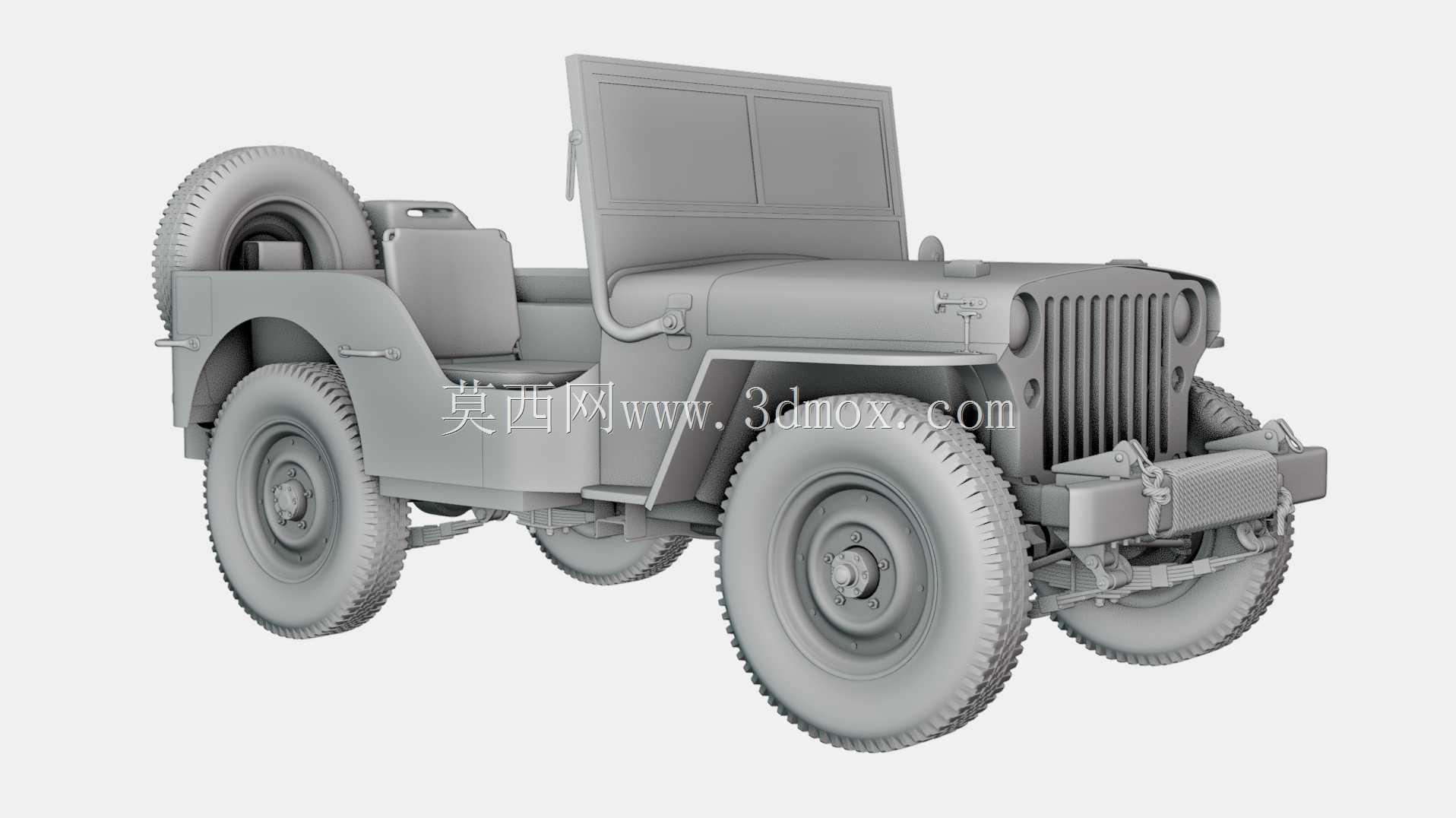

　　建模过程中对所有装配关系都做了还原，比如钢板弹簧与车桥、车架的连接销轴位置，转向系统的拉杆球头结构，制动系统的管路走向，都按照实车的装配逻辑搭建，没有出现结构干涉的问题；所有钣金件的厚度都按照实车参数设置，比如车身覆盖件厚度为1.2mm，车架纵梁厚度为4mm，保证模型的结构重量与实车比例一致，可直接用于动力学仿真、场景渲染、教具演示等场景。
