M16规格可旋转万向吊环螺栓结构

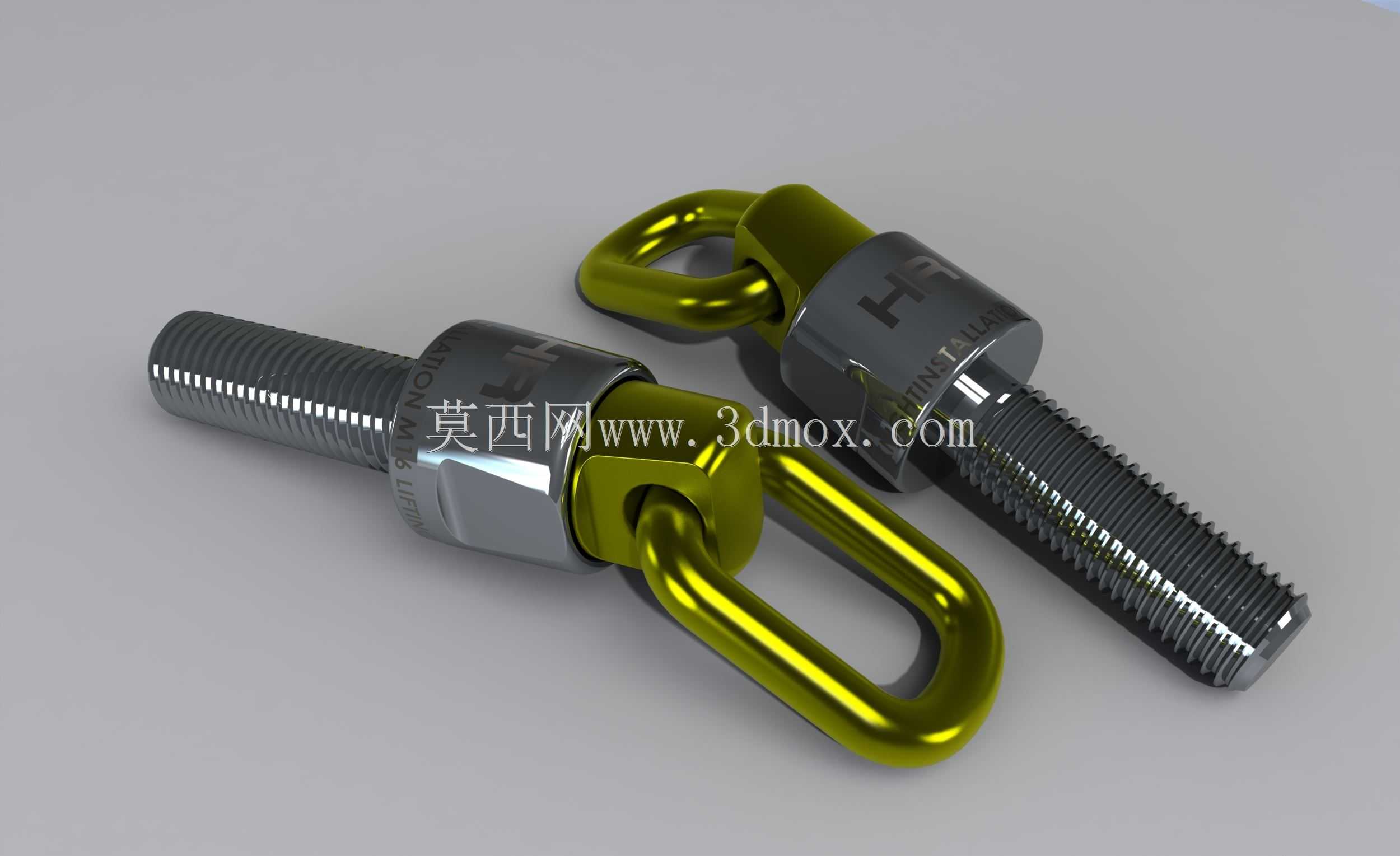

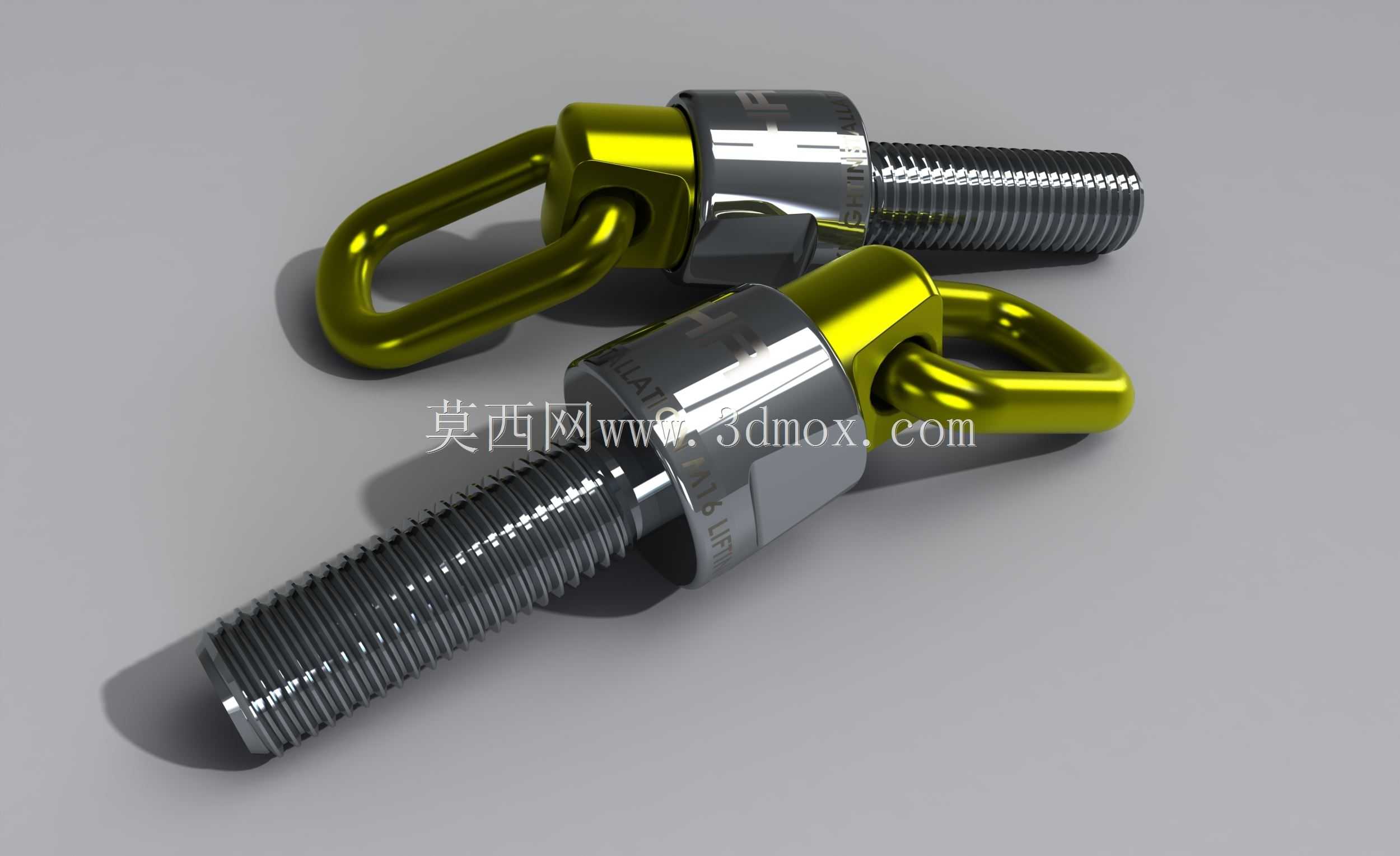

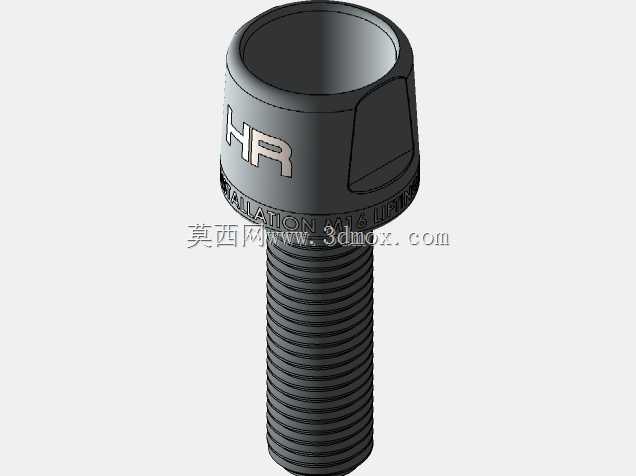

　　在车间重型零部件吊装、模具转序、机床工件装夹吊运这类日常作业场景里，普通固定式吊环螺栓一旦受拉方向与螺栓轴线存在夹角，很容易在螺纹根部产生额外弯曲应力，轻则造成螺纹变形滑牙，重则直接断裂引发吊装安全事故，可旋转结构的吊环螺栓正是为解决这类多方向受力的吊装需求设计的。这款M16规格的旋转吊环，核心结构分为螺纹栓体、旋转连接座、环形吊耳三个部分，栓体采用标准公制粗牙螺纹设计，螺纹段长度适配多数常见的设备吊装螺纹孔深度，安装时只需将栓体完全拧入工件预设的螺纹孔，确保端面贴合即可完成固定，不需要额外加装防转销，因为连接座与栓体之间设置了轴向限位的承载台阶，吊耳承受拉力时不会带动栓体跟转，也不会出现栓体被反向拧松脱出的风险。

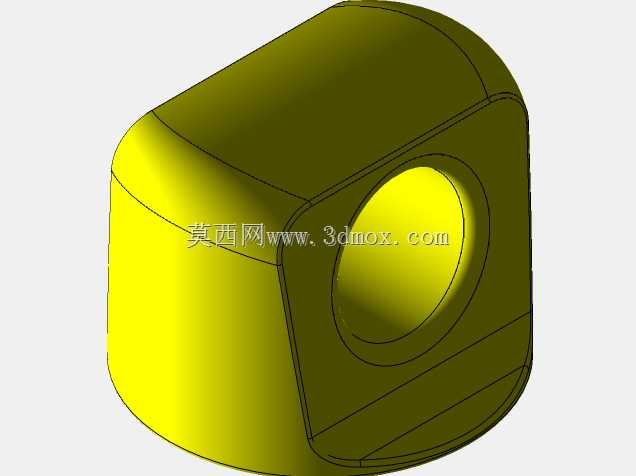

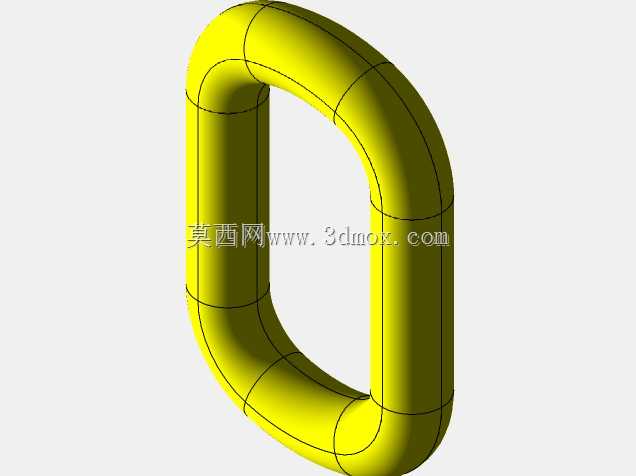

　　吊耳部分采用锻造后调质处理的合金结构钢成型，表面做了醒目的黄色防腐涂层处理，既可以在车间复杂环境下快速识别吊具位置，也能抵御日常使用中的磕碰、油污锈蚀，环形的吊耳内孔尺寸适配常见的卸扣、吊装带挂钩规格，不需要额外定制连接配件就能直接适配常规吊装索具。连接座与吊耳之间的旋转副是整个结构的设计核心，内部采用了球面配合的承载结构，不管吊装时拉力方向是沿螺栓轴线垂直向上，还是存在30度以内的侧向倾斜，甚至是吊装过程中工件需要转动调整角度，旋转副都可以灵活转动，始终让吊耳的受力方向沿环体的切线方向均匀传递，不会在连接部位产生应力集中点。从安装边界来看，这款吊环螺栓的连接座外径控制在合理范围，当工件上的吊装孔周边存在凸台、加强筋结构时，

　　只要周边避让半径大于连接座半径3mm以上，就可以顺利安装，不会出现座体与工件结构干涉导致无法贴合的问题；螺纹段拧入深度要求不低于螺纹公称直径的1.25倍，也就是对于M16规格来说，有效啮合螺纹长度要达到20mm以上，才能保证足够的连接强度，适配的工件母材厚度如果低于这个数值，需要在工件背面加装加厚垫板来分散螺纹受力，避免螺纹孔被拉脱。实际选型使用时，这类旋转吊环要严格匹配额定载荷，M16规格对应的垂直起吊额定载荷适配多数中小型机床附件、工装夹具、中型模具的吊装需求，侧向吊装时额定载荷会随倾斜角度增大按比例折减，这一点在结构设计时已经通过连接座的承载面做了载荷传递优化，相比同规格普通吊环，侧向受力的承载能力提升40%以上。建模过程中，

　　螺纹部分采用了真实的螺旋扫描特征构建，没有采用简化的贴图示意，螺纹牙型、收尾段的结构都完全符合公制螺纹的标准参数，旋转副的配合间隙按照实际装配公差设置，既保留了转动的灵活性，也体现了实际产品的配合精度，吊环表面的涂层质感、金属连接座的机加工纹理都做了对应还原，能直观体现产品的实际外观形态。在机床加工领域的工件吊装场景中，这类旋转吊环经常被安装在大型轴类零件、机床工作台、主轴箱等部件的工艺吊装孔上，工件吊运到机床上装夹找正的过程中，可以随着吊装姿态的调整自由转动吊环方向，不需要反复拆卸调整吊环位置，能大幅缩短装夹准备时间；在模具生产车间，这类吊环也是模具标配的吊装配件，安装在模具模板的侧面吊装孔上，不管是模具在注塑机、冲床上的吊装安装，还是模具入库转运，都能适应不同角度的起吊受力，避免普通吊环受侧向力断裂的风险。结构设计上，整个吊环没有多余的冗余结构，所有外部棱角都做了R2以上的圆角过渡，既避免了热处理过程中的应力开裂风险，也能防止吊装作业时尖锐棱角划伤操作人员、割损吊装带，连接座的外表面做了滚花处理，安装时可以徒手拧入一定深度，再用扳手拧紧栓体端部的内六角或者方头结构，操作空间不足的场景下也能顺利完成安装。
