彩色球头内六角扳手套装结构设计

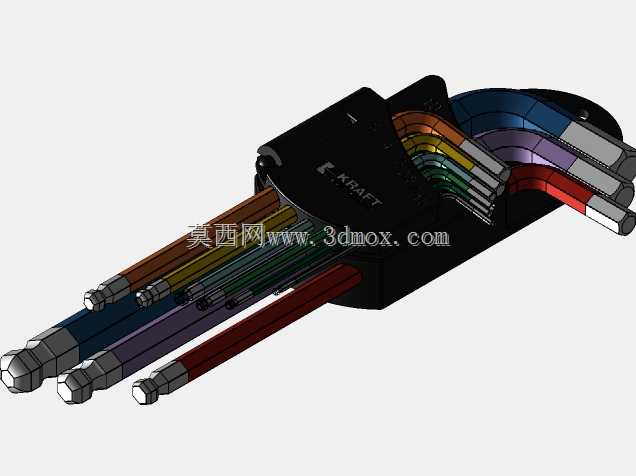

　　这套球头内六角扳手套装的三维结构，完全围绕机加工车间、设备维保现场的实际使用需求搭建，没有多余的装饰性结构，每一处尺寸设定都对应一线操作的痛点。日常设备装配、模具调试、机床维护场景里，内六角紧固件的安装位置往往藏在设备框架的深腔、斜孔或者被周边零部件遮挡的位置，普通直头内六角扳手必须保证扳手轴线与螺丝轴线完全重合才能施力，遇到斜向操作空间时根本无法插入，这套设计的球头端结构就是为解决这个问题做的针对性优化：球头与杆身的过渡圆弧做了15度的倾角避让，允许扳手在与螺丝轴线存在25度以内夹角时正常插入拧动，不用完全对准螺丝孔位就能完成紧固件的松紧操作，在设备内部狭窄空间作业时能大幅减少拆装的辅助时间。

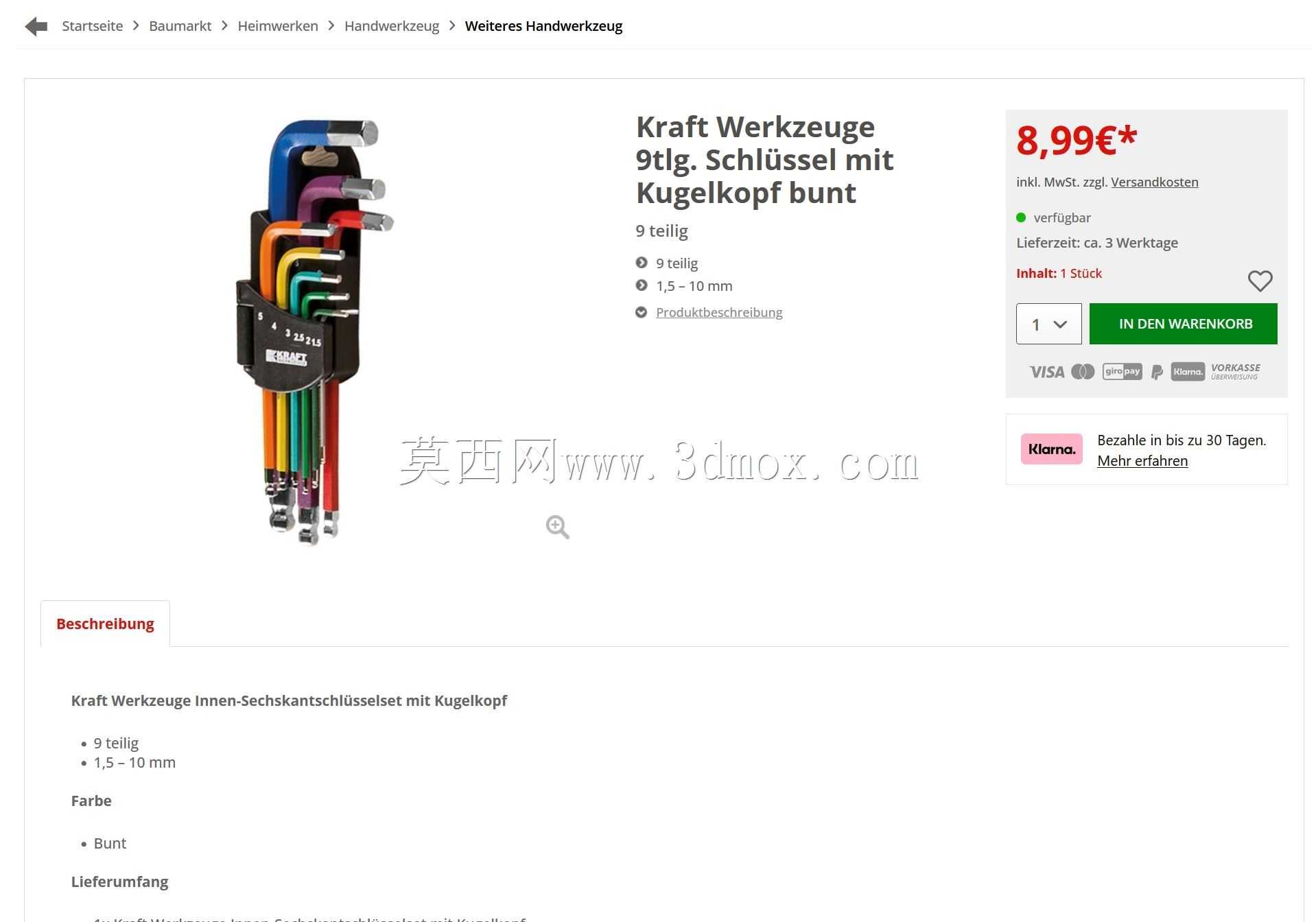

　　整套扳手的尺寸覆盖了从微型电子设备装配用的1.5mm规格，到重型设备机架紧固用的10mm规格，共9件不同尺寸的扳手，每支扳手的杆身长度都做了差异化匹配：小规格扳手杆身更短，避免拧动小螺丝时扭矩过大造成螺丝滑牙或者杆身断裂；大规格扳手杆身更长，利用杠杆原理放大手部施加的扭矩，不用额外加接套管就能达到大螺丝的锁紧力矩要求。扳手的球头端做了球面精度控制，球头与内六角孔的接触面积比普通球头扳手提升了18%，拧动时不会出现球头从螺丝孔内滑脱的问题，减少螺丝内六角孔被拧圆的报废概率；长端的直头部分做了全长度六角成型，当需要施加更大扭矩时，可以将短端插入螺丝，用长端作为力臂施力，直头的六角棱边做了0.1mm的倒角处理，插入螺丝孔时不会刮伤孔口的镀层，也能避免棱边卡滞在孔口造成操作卡顿。

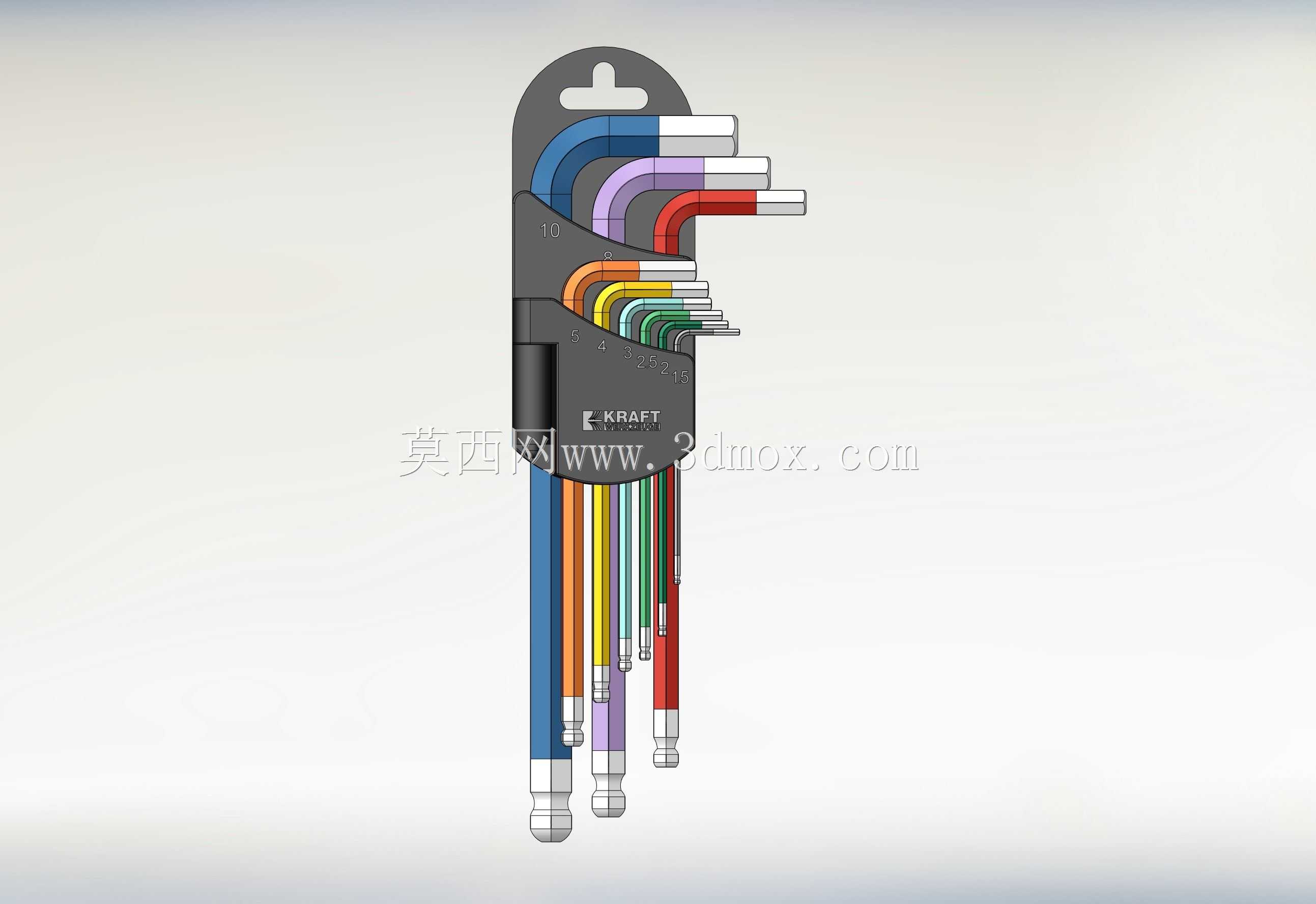

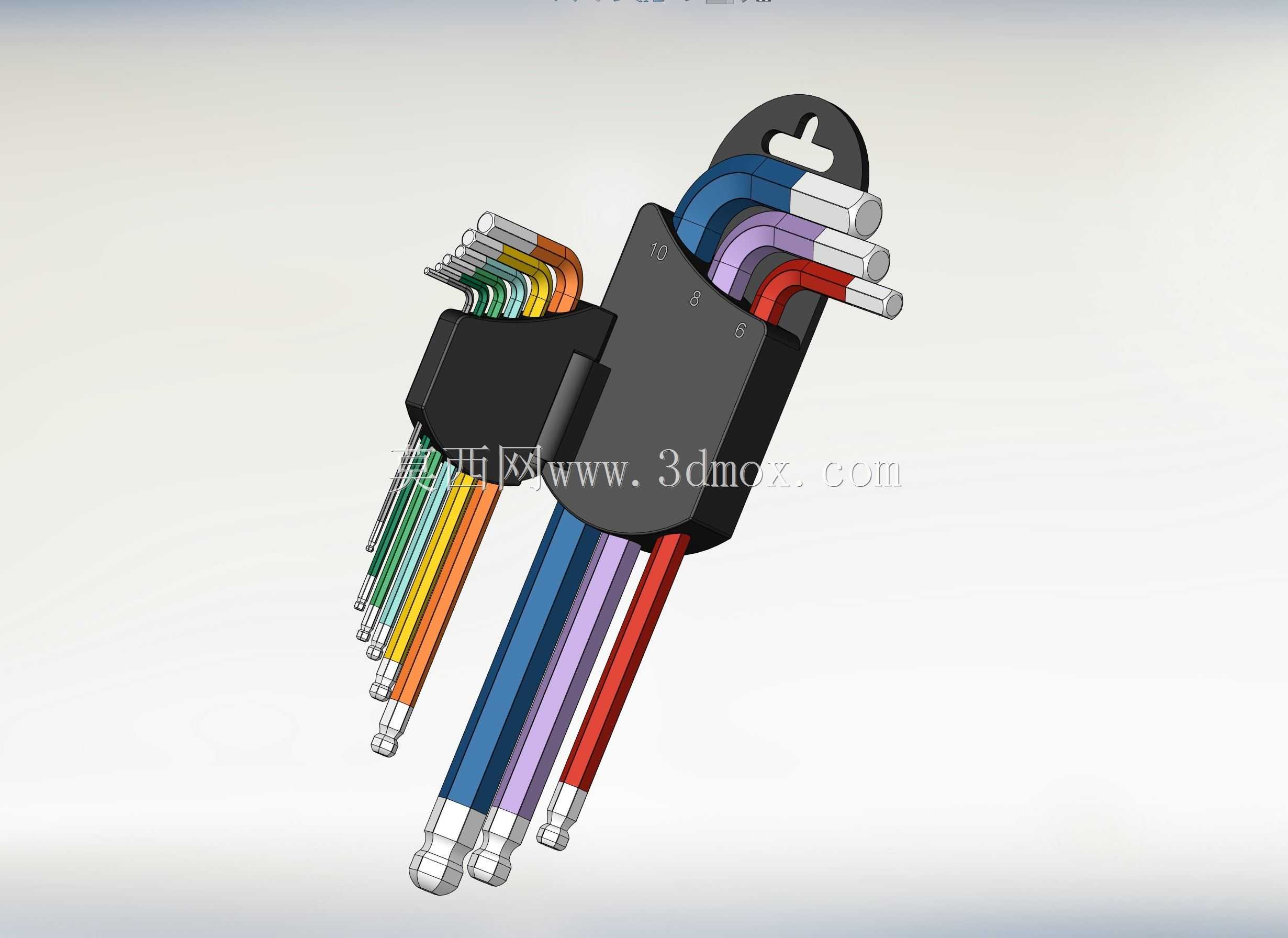

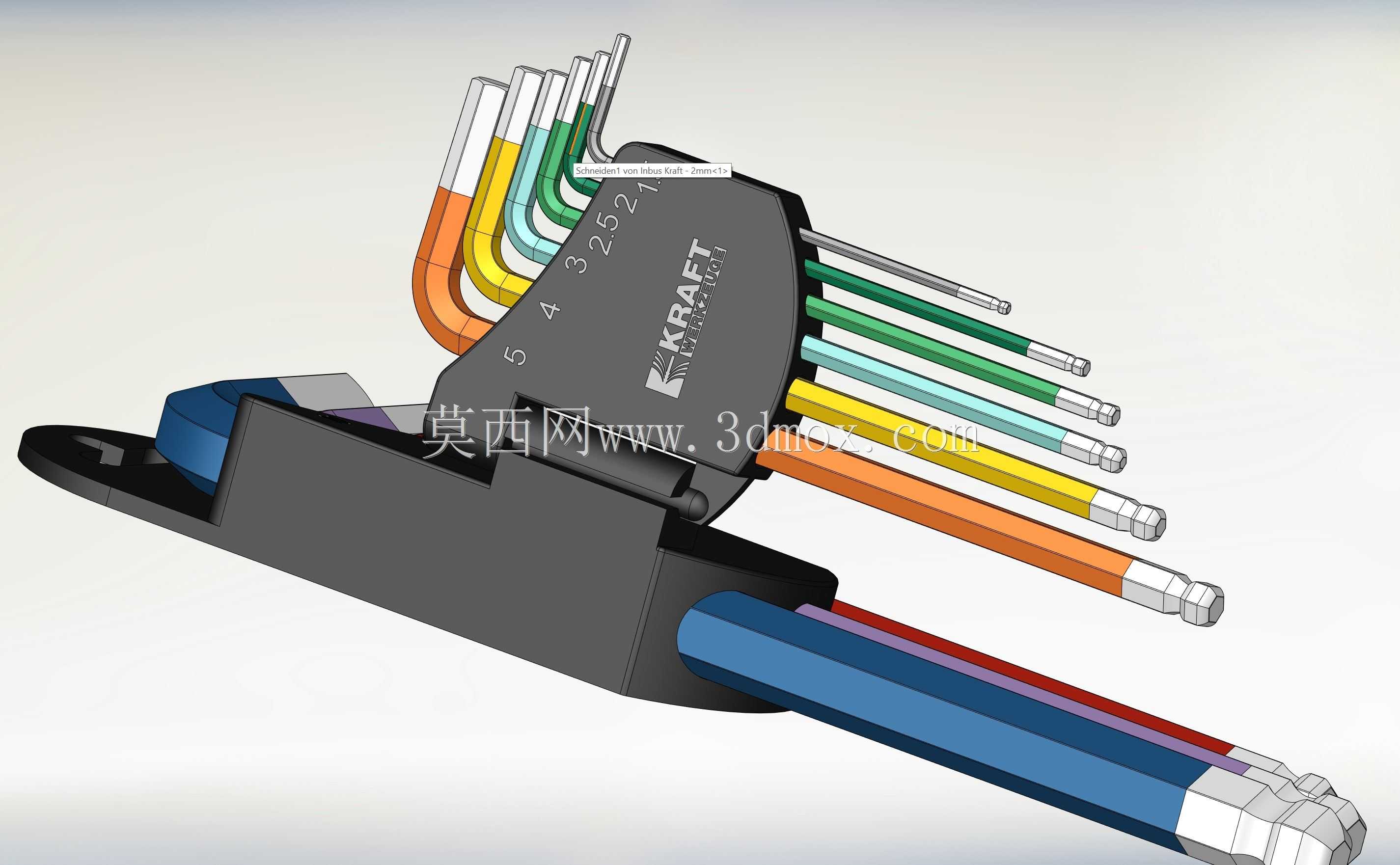

　　配套的收纳卡座结构也完全按照车间使用场景设计，卡座上部的挂孔做了腰型设计，既可以挂在工具墙的挂钩上，也能穿入安全绳挂在作业人员的工具腰带上，适配不同的工具收纳习惯。卡座内部的每个扳手卡位都做了对应的尺寸标识凹槽，不同规格的扳手对应不同颜色的卡位，拿取时不用逐个核对尺寸，通过颜色就能快速找到需要的规格，用完归位时也能快速对应卡位，避免扳手丢失。卡座的夹持部分采用了弹性卡扣结构，扳手插入后会被卡扣牢牢固定，即使倒置或者晃动卡座，扳手也不会滑落，同时卡扣的夹持力控制在单指就能抽出扳手的区间，拿取时不需要额外费力。卡座表面的防滑纹理做了0.3mm的凸起处理，手上沾有切削液或者油污时拿取卡座也不会打滑。

　　从建模逻辑上看，整套模型的参数是全关联的，修改任意一个规格的扳手对边尺寸，对应的球头直径、杆身长度、卡座卡位尺寸都会自动更新，后续如果要扩展英制规格或者特殊尺寸的扳手，不需要重新绘制整体结构，只需要修改参数表就能快速生成新的套装模型。扳手的杆身与球头的过渡部分做了应力分散的圆弧处理，经过有限元校核，在额定扭矩下过渡位置的应力集中系数比直角过渡降低了42%，不会出现常规内六角扳手容易在根部断裂的问题。扳手的表面彩色镀层对应的是不同的尺寸规格，建模时也预留了镀层厚度的装配间隙，不会因为镀层厚度导致扳手无法插入卡座或者螺丝孔。

　　在实际设备维保场景中，这类球头内六角扳手的使用频率远高于其他手动工具，不管是生产线设备的日常点检紧固，还是模具更换时的螺丝拆装，或是非标自动化设备的装配调试，都需要用到这类工具。这套模型的尺寸边界完全符合通用五金工具的行业标准，球头端的尺寸公差控制在0.02mm以内，直头端的对边尺寸公差符合h6级精度要求，既能保证顺利插入标准内六角螺丝，又不会因为间隙过大造成拧动时滑牙。收纳卡座的整体外形尺寸控制在220mm80mm25mm的区间内，放在工具柜的抽屉里或者随身工具包中都不会占用过多空间，卡座的边角做了R3的圆角处理，不会刮伤工具包或者划伤作业人员的手部。
