台式线锯用薄板夹紧工装结构

　　在木工小件加工、模型制作、薄型板材精密切割的作业场景中，台式曲线锯（线锯）加工0.5-3mm厚度的薄木片、亚克力薄板、纸质层压板时，最常出现的问题就是工件受锯条往复拉扯产生翘曲、振颤，轻则出现锯路偏移、切口崩边，重则薄板被锯条带起造成加工报废，甚至引发操作安全隐患。这套适配台式线锯工作台的薄板夹紧工装，正是针对这类加工痛点设计的辅助压紧结构，不需要对原有锯床主体做任何破坏性改装，就能直接加装在常规规格的线锯工作台面上，适配绝大多数台式摇臂线锯的安装尺寸。

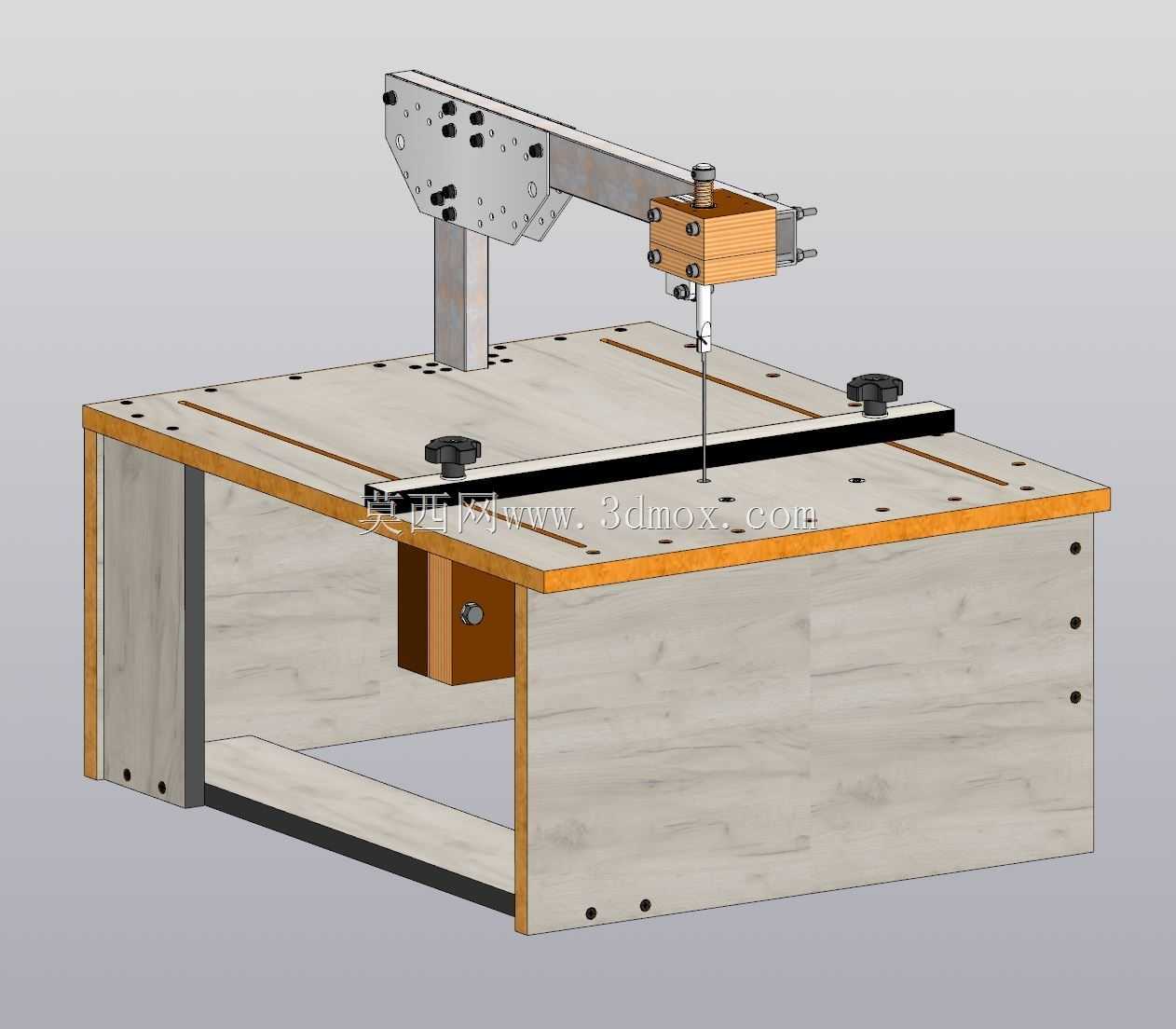

　　从结构布局来看，整套工装分为工作台适配基座、悬臂支撑组件、可调压料机构三个核心部分。基座采用多层胶合板与实木封边的箱式结构，整体外形尺寸控制在600mm×450mm×220mm范围内，上工作面的T型槽间距匹配通用线锯工作台的安装孔位，不需要额外打孔攻丝，就能通过侧面的锁紧旋钮将基座与原有锯床台面牢牢固定，安装后工作面与原锯床台面保持齐平，不会干涉工件的水平推送。悬臂支撑采用2mm厚冷轧钢板折弯成型，通过垂直立柱固定在基座后侧，悬臂伸出长度可根据锯条的工作行程做前后调节，调节范围覆盖0-180mm，能够适配不同喉深的台式线锯机型，悬臂上预留的多组安装孔位，可根据加工需求调整压料机构的前后位置，避开锯条的运动路径。

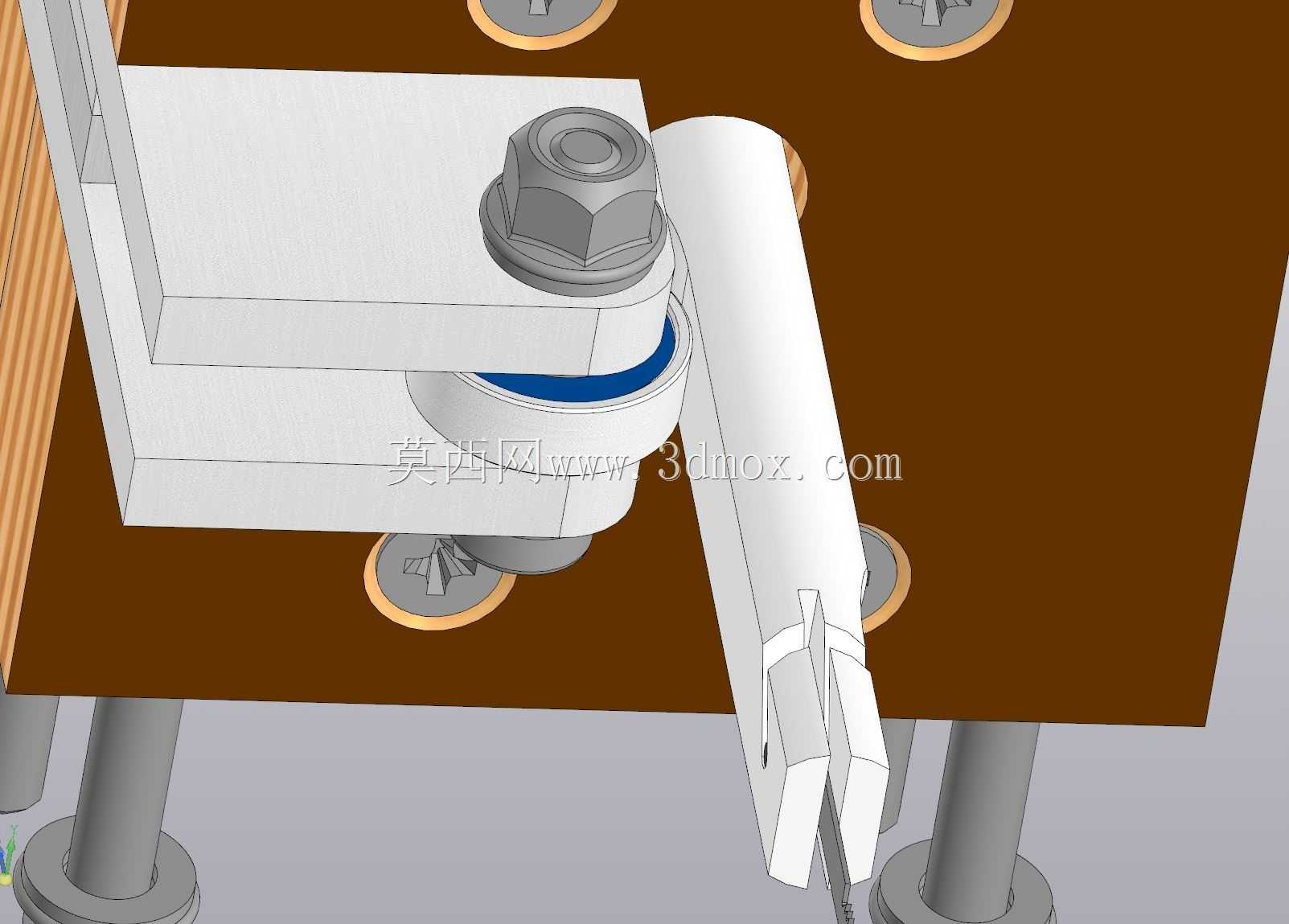

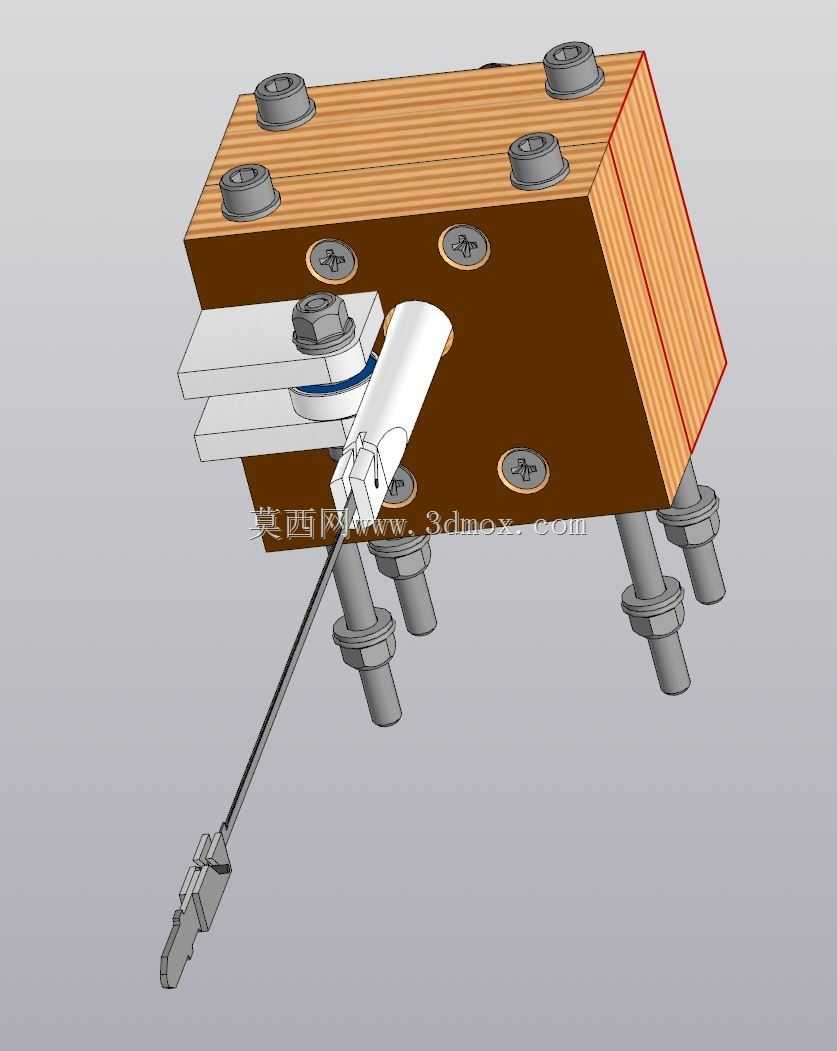

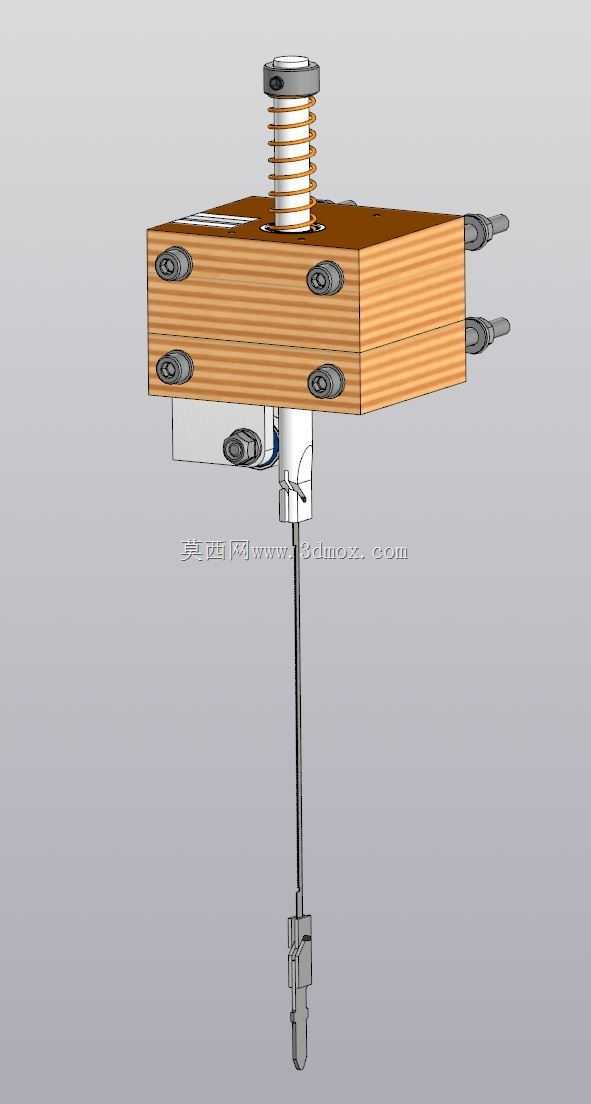

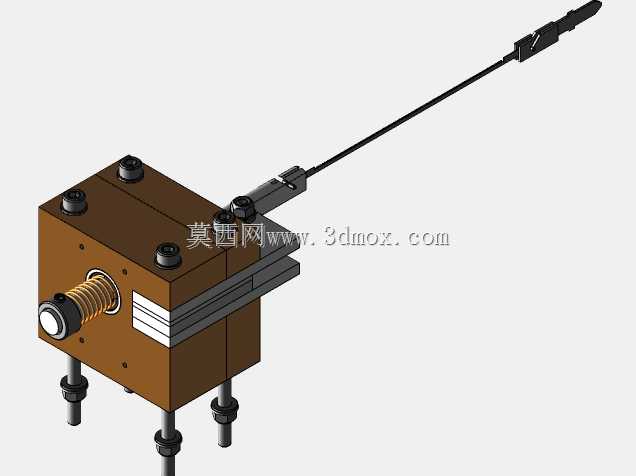

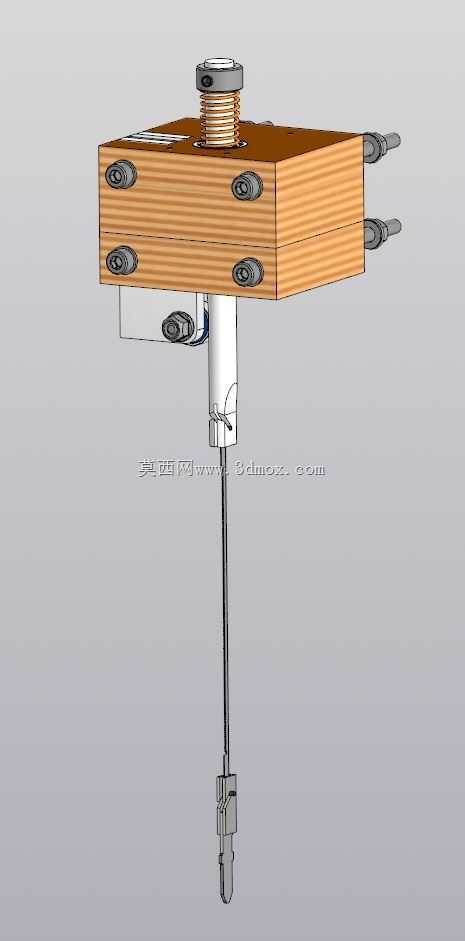

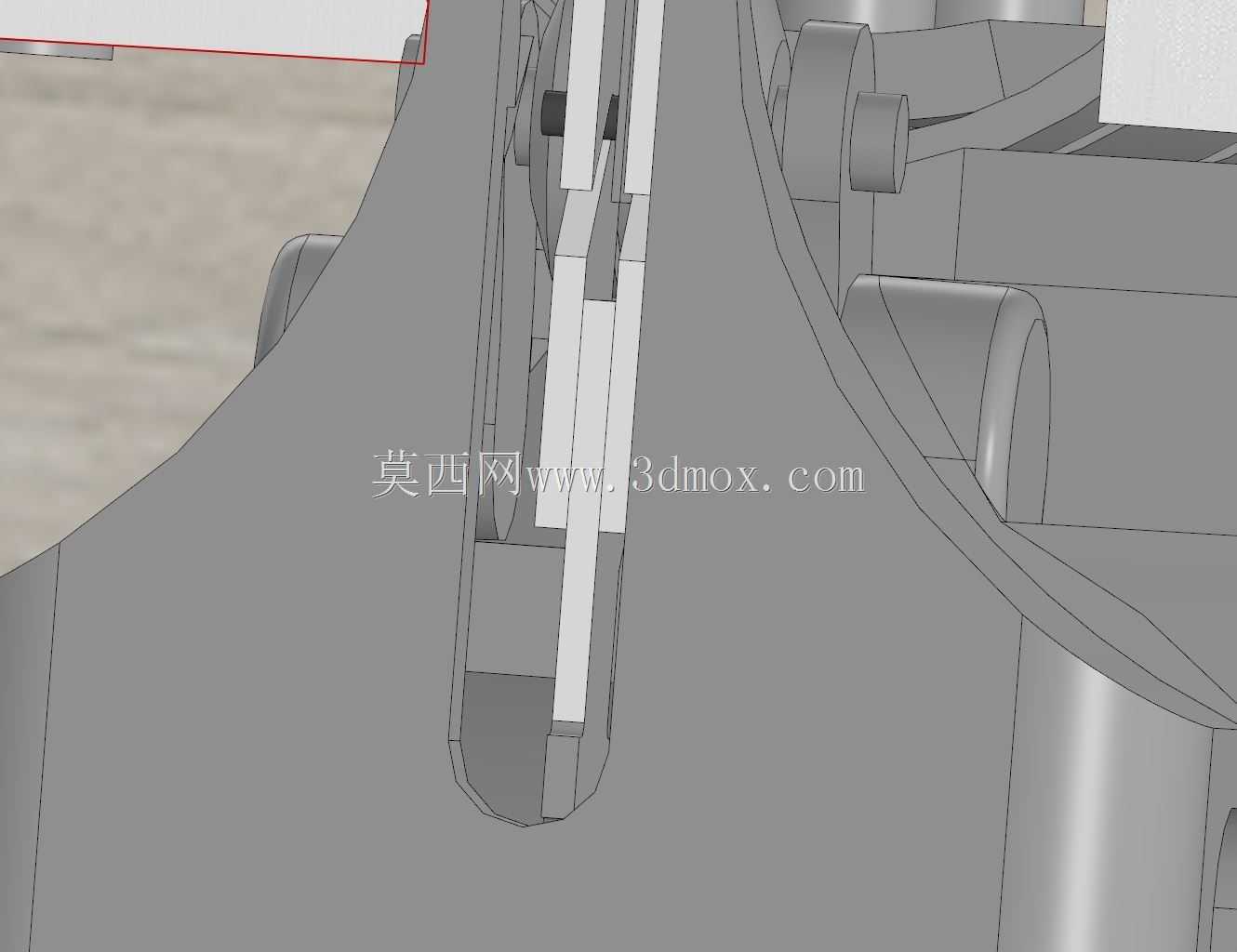

　　压料机构是这套工装的核心功能单元，采用层压木块作为导向座主体，内嵌直线轴承配合光轴做垂直导向，压脚底部粘贴1mm厚的毛毡垫层，既能够对薄板施加均匀的下压力，又不会刮花工件表面，压料的下压力可通过顶部的调节旋钮做无级调整，针对不同厚度、不同材质的薄板，可灵活调整压紧力：加工0.5mm厚的桐木薄片时，仅需施加轻微压力即可限制工件振颤；加工3mm厚的亚克力板时，可适当加大压紧力，避免工件推送过程中出现移位。压料机构的压脚开有宽度3mm的让位槽，刚好为线锯条留出运动空间，锯条往复运动时不会与压脚产生干涉，压脚的最低位置可下调至与工作台面贴合，能够覆盖从0.1mm到5mm厚度的板材加工需求。

　　设计过程中充分考虑了木工加工作业的实际操作习惯，工作台面两侧设置的可调式靠山，可通过旋钮快速锁紧，靠山的导向面经过铣平处理，直线度控制在0.1mm/m以内，进行直边切割时可作为定位基准，不需要额外划线即可完成等宽条料的批量切割。基座内部预留了集尘空间，后侧可对接常规口径的工业集尘软管，加工产生的锯末可直接通过工作面的落屑槽进入集尘通道，减少作业区域的粉尘堆积。整套结构的运动部件均做了限位设计，悬臂调节、压料升降、靠山移动都设置了硬限位，避免操作过程中部件脱出，所有操作旋钮都采用大尺寸星形把手，佩戴劳保手套时也能轻松完成调节，不需要额外使用扳手等工具。

　　从实际加工适配性来看，这套工装除了适配常规的台式曲线锯，也可经过简单调整后加装在台式拉花锯、小型线切割机的台面上，针对薄型金属片、碳纤维片材的切割作业同样适用。结构设计上优先采用易加工的标准件与常见材料，除了金属结构件采用钣金加工外，基座部分可由使用者根据自身锯床的实际尺寸用木工板材自行制作，三维模型中完整还原了所有部件的装配关系、安装孔位与调节行程，结构工程师可直接在此基础上根据自有设备的参数做尺寸微调，不需要从零开始做结构测绘，能够大幅缩短工装改制的设计周期。在实际使用中，加装这套工装后，薄板材锯切的切口直线度可提升60%以上，薄板加工的废品率可降低至原来的五分之一，同时工件被锯条带起的安全隐患也被完全消除，非常适合模型工作室、小件木工加工坊、教学实训场景下的线锯加工作业使用。
