多线束整理固定导线对准器夹具

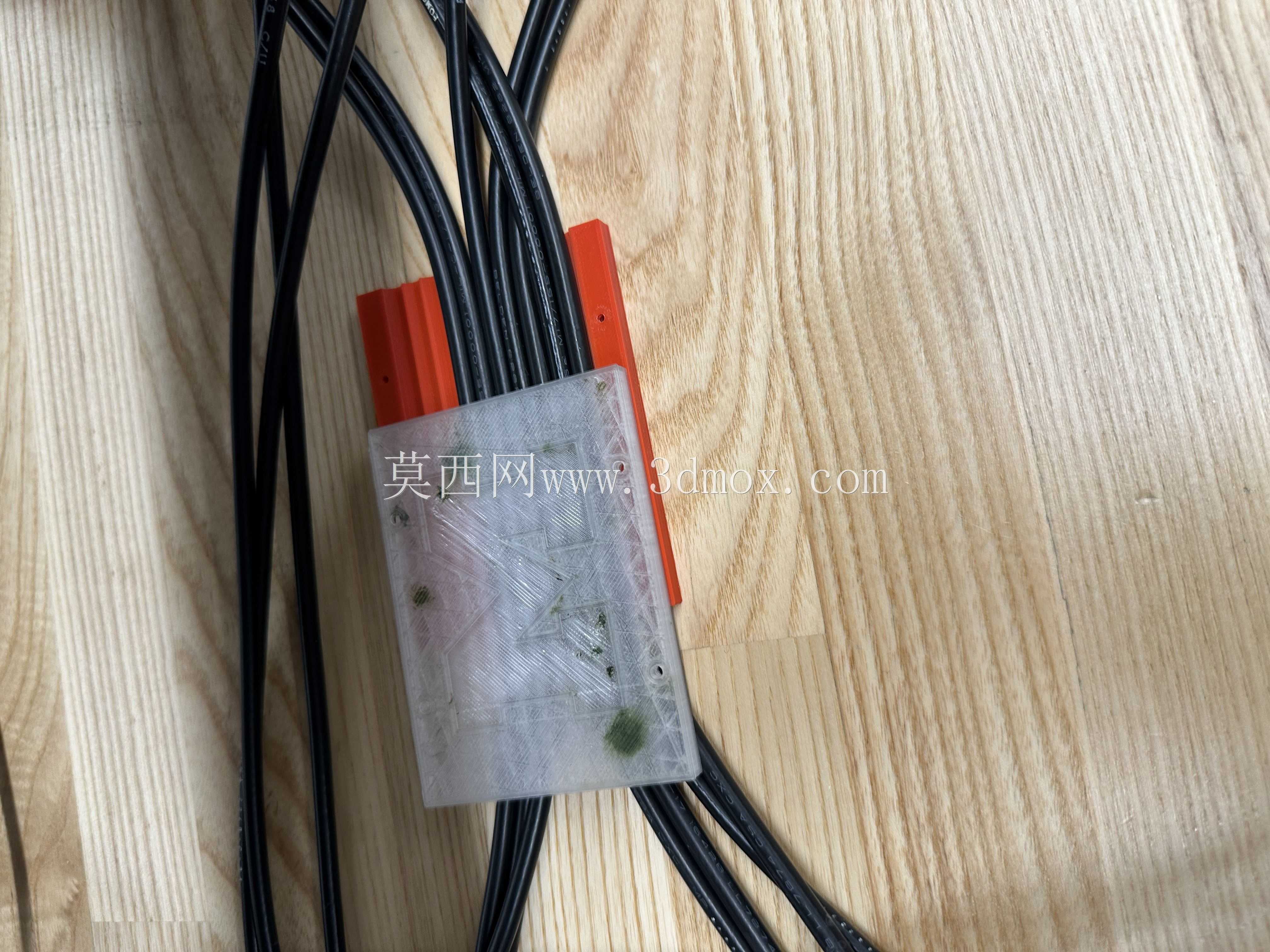

　　在车间电气装配、设备布线、3D打印原型制作的现场场景里，线束杂乱一直是影响装配效率、后期检修便利性的常见问题，多根并行导线如果没有规整固定，很容易出现走线交叉、受力拉扯、标识错位的情况，轻则增加布线工时，重则导致导线绝缘层磨损、接线错误引发设备故障。这款导线对准器夹具，正是针对这类现场痛点设计的小型工装，核心作用是将多根同走向的导线按固定间距平行排布、夹持定位，让线束在装配、捆扎、接线前保持规整的排列状态，避免线束错位混乱。从实际使用场景来看，它既可以用在电气柜内部线束预整理工序，也能适配小型机电设备的内部走线排布，甚至在桌面级原型制作、DIY电子装置的布线环节也能发挥作用，不需要复杂的安装步骤，直接将待整理的导线卡入对应槽位即可完成单根导线的定位，多根导线排布完成后可直接进行捆扎、端子压接等后续操作，大幅减少反复梳理线束的无效工时。

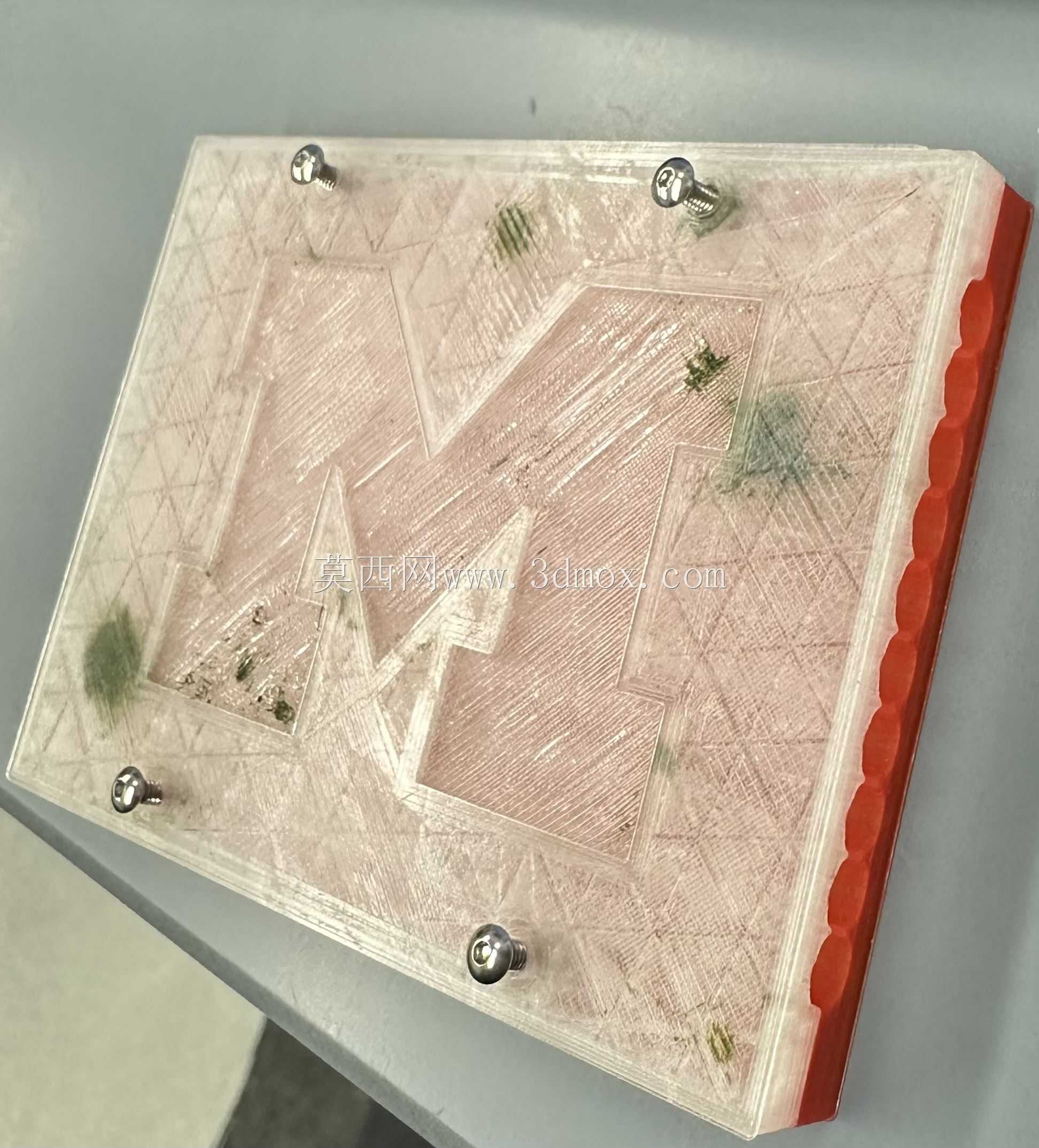

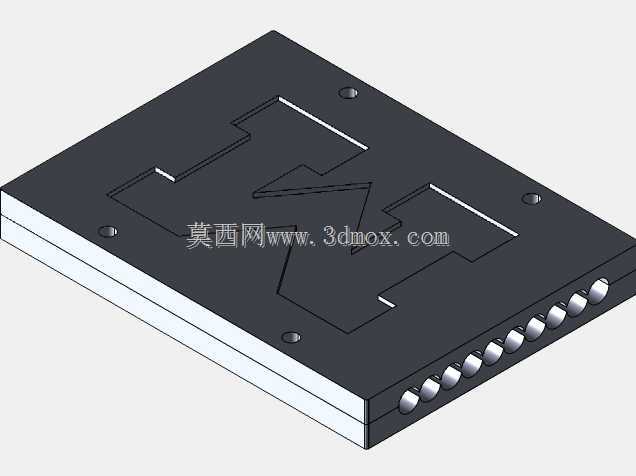

　　设计过程中最先要考虑的是夹持的可靠性与操作的便捷性平衡，最初的孔位设计参考了标准螺纹孔的建模尺寸，但实际采用PLA材料进行熔融沉积成型后，成型件的孔位会因为材料冷却收缩、打印层厚累积误差出现孔径偏小的问题，原本按照标称尺寸设计的孔位，紧固件无法顺利穿入，甚至导线穿入时都会出现卡滞。针对这类增材制造的工艺特性，设计时特意将穿线孔的孔径做了适配调整，没有完全照搬理论标称尺寸，而是结合桌面级3D打印的实际成型公差，将孔径调整到适配常规导线线径、同时允许紧固件顺利穿入的数值，避免打印完成后还需要大量二次修配的问题。夹具的主体采用方块式基座结构，一侧搭配红色的弹性卡接部件，基座上的穿线槽采用平行等距排布，每一个槽位对应一根导线，槽位的深度刚好可以卡住导线的绝缘外层，不会因为夹持力过大损伤线皮，也不会因为夹持力过小导致导线滑脱。

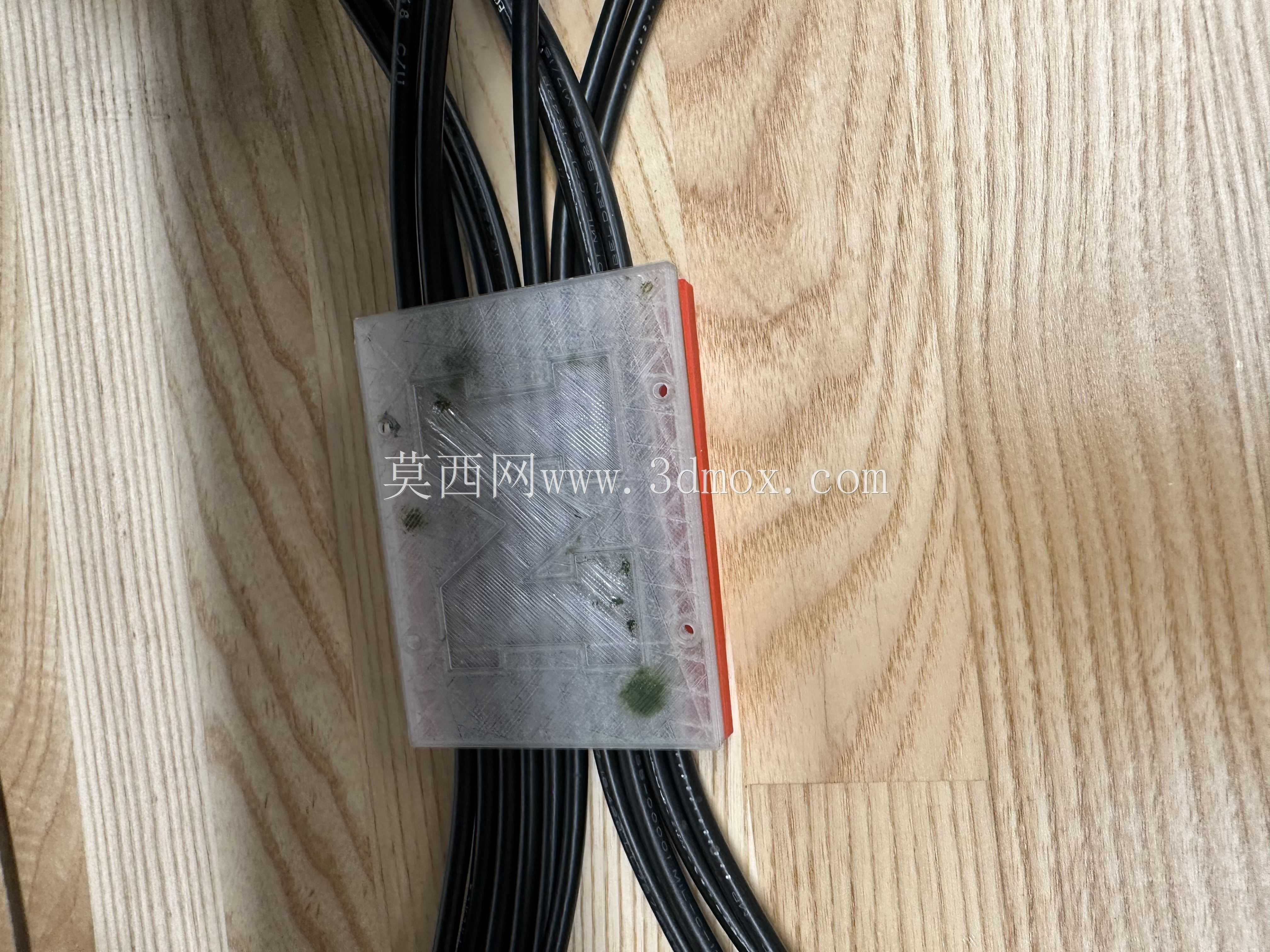

　　从安装边界来看，这款夹具的整体外形紧凑，基座的平面度足够直接贴装在安装面或者工作台面上，不需要额外预留过大的操作空间，穿线孔的排布间距参考了常规电气布线的线间安全距离，既保证多根导线之间不会互相挤压，也不会因为间距过大浪费布线空间。实际使用时，不需要额外的专用工具，徒手就可以将导线逐根压入槽位，排布完成的线束平行度一致，后续捆扎时可以直接沿着夹具的排布方向缠绕扎带，捆扎完成后的线束整齐度远高于手工梳理的效果，也能避免手工梳理时出现的导线长短不一、交叉扭转的问题。针对不同的使用场景，这款夹具的孔位数量可以根据实际线束数量做调整，当前版本的槽位可以同时固定六根同规格导线，适配常规控制回路的线束整理需求，如果遇到更多线束的排布场景，也可以将多个夹具串联拼接使用，不需要重新制作整体式的大尺寸工装，使用灵活性更高。

　　在机械加工车间的实际装配环节，这类小型工装往往不会被纳入标准工装目录，但却是一线装配人员提升作业效率的实用工具，它的结构没有复杂的传动部件，也不需要高精度的加工配合，只需要保证穿线槽的位置精度、夹持面的粗糙度不会损伤导线即可。设计时没有采用多余的加强筋或者装饰性结构，整个基座的壁厚均匀，不管是采用3D打印快速制作，还是采用机加工方式切削制作，都能快速成型，不需要复杂的工装夹具来辅助生产。实际测试中，将多根不同线径的导线卡入槽位后，反复拉扯导线也不会出现移位，取下夹具后线束依然能保持平行排布的状态，不需要再次梳理，完全满足预布线的定位需求。针对车间内常见的油污、粉尘环境，夹具的表面没有多余的凹槽死角，擦拭清理非常方便，长期使用也不会积存杂物影响夹持效果。
