圆木多刃锯切加工设备结构设计

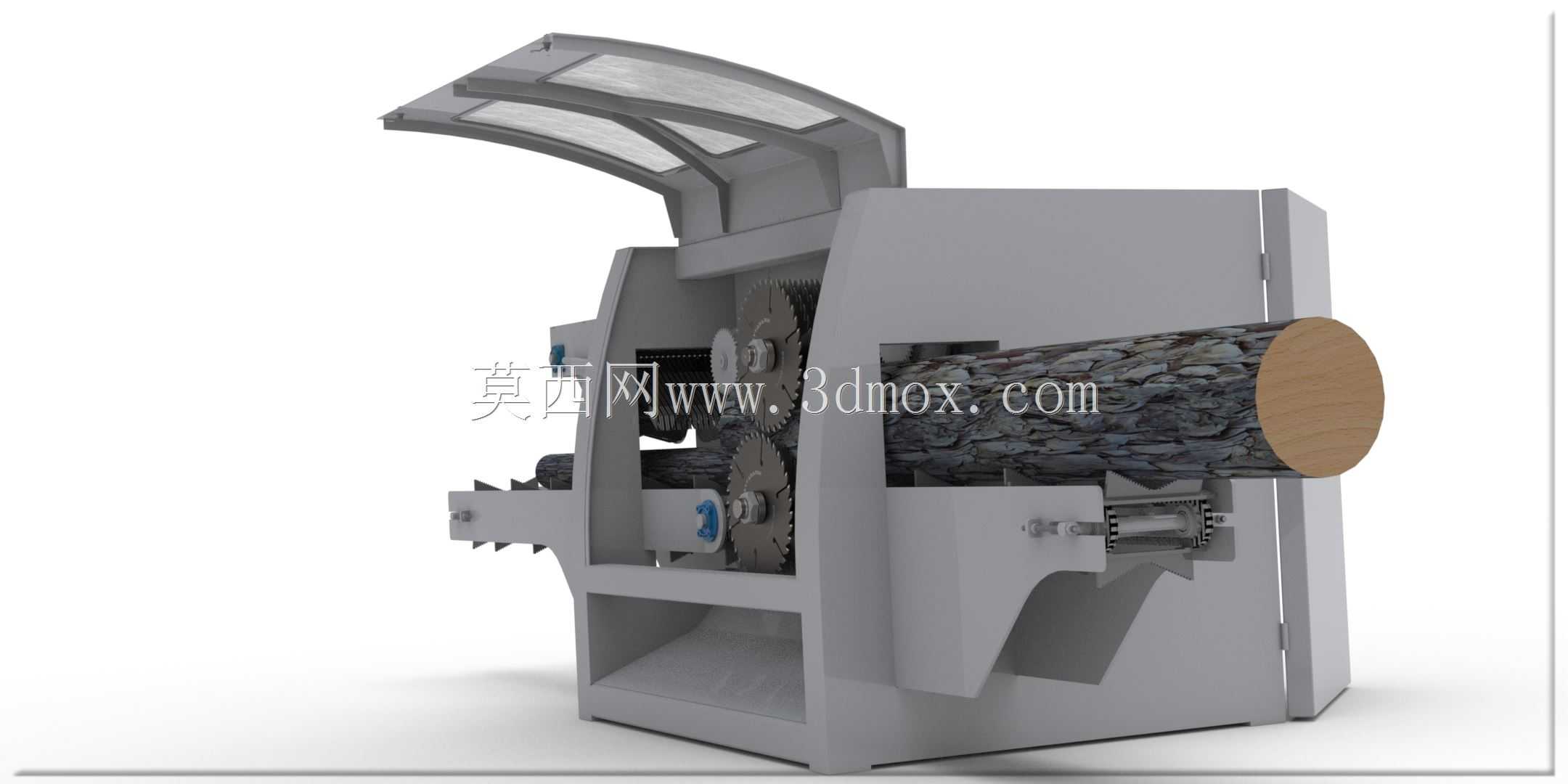

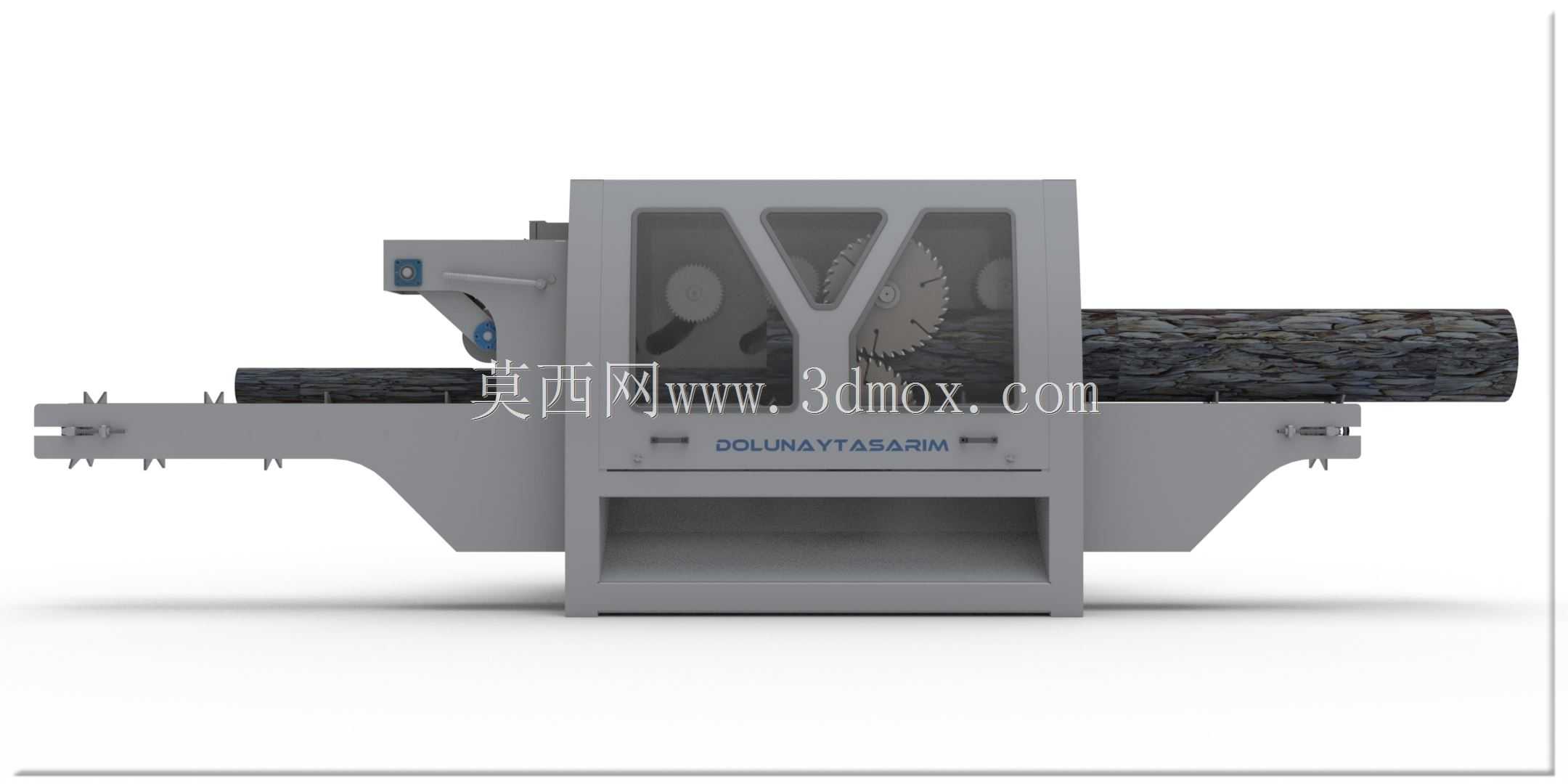

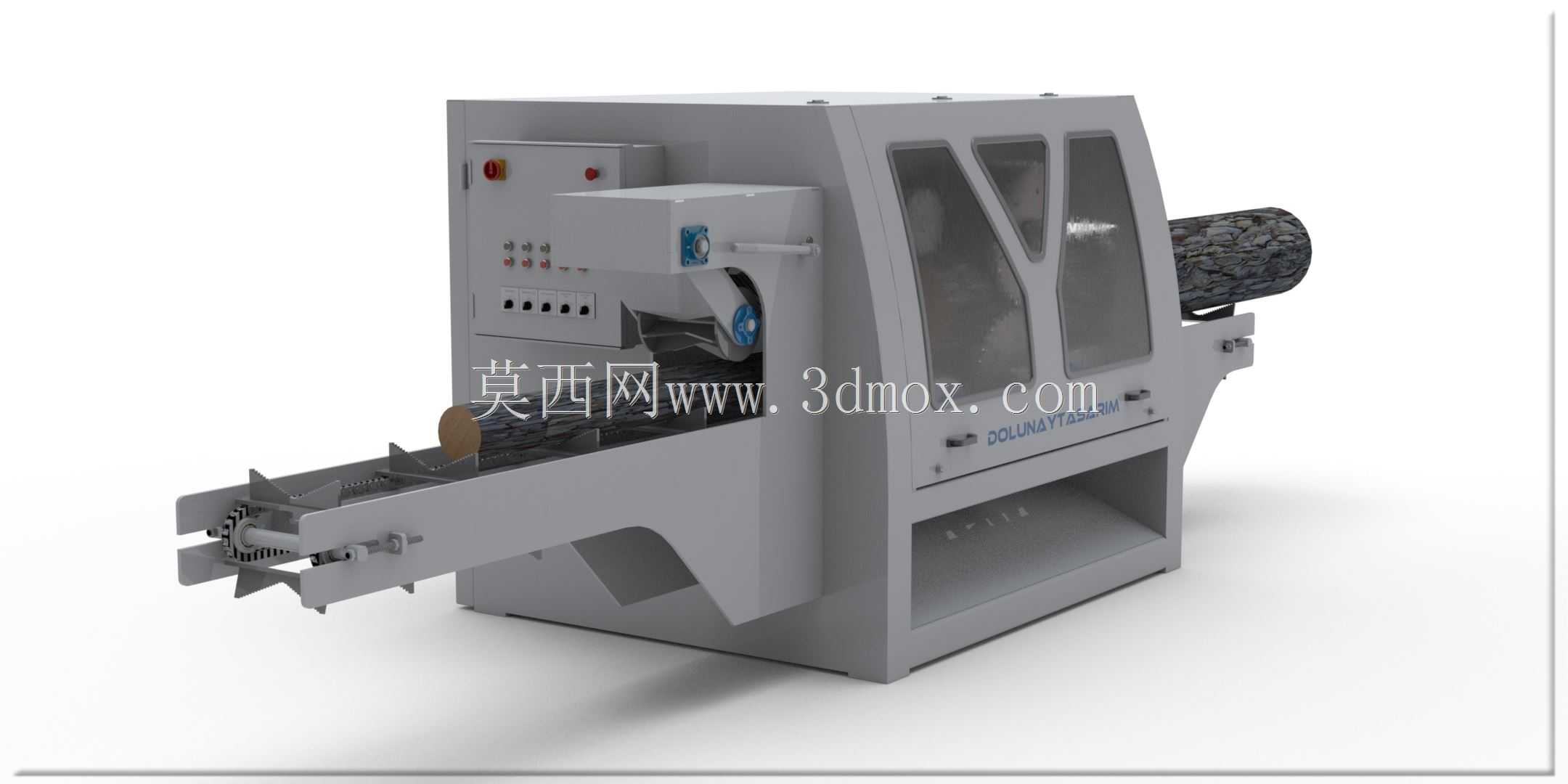

　　在木材加工生产线的进料段，这类圆木多刃锯切设备承担着原木开料的核心工序，区别于传统单锯片往复式开料设备，它可单次进给完成多片板材的同步裁切，大幅压缩单根原木的开料耗时，在规模化锯木厂、集成材加工车间、建筑木方生产场景中，这类设备已经逐步替代传统单片圆锯，成为原木初加工段的核心配置。从实际生产的工况出发，设备的进料端设计了带棘爪的链式输送结构，可适配表面存在树皮凸起、外形存在一定锥度的原木进料，棘爪的嵌入深度可通过侧边调节机构微调，避免进料过程中原木打滑、跑偏，进料通道的导向侧板可根据原木直径实时调整开合宽度，适配直径150mm到350mm区间的圆木进料，不需要针对不同径级的原木频繁更换进料工装。设备的锯切腔体采用全封闭防护结构，

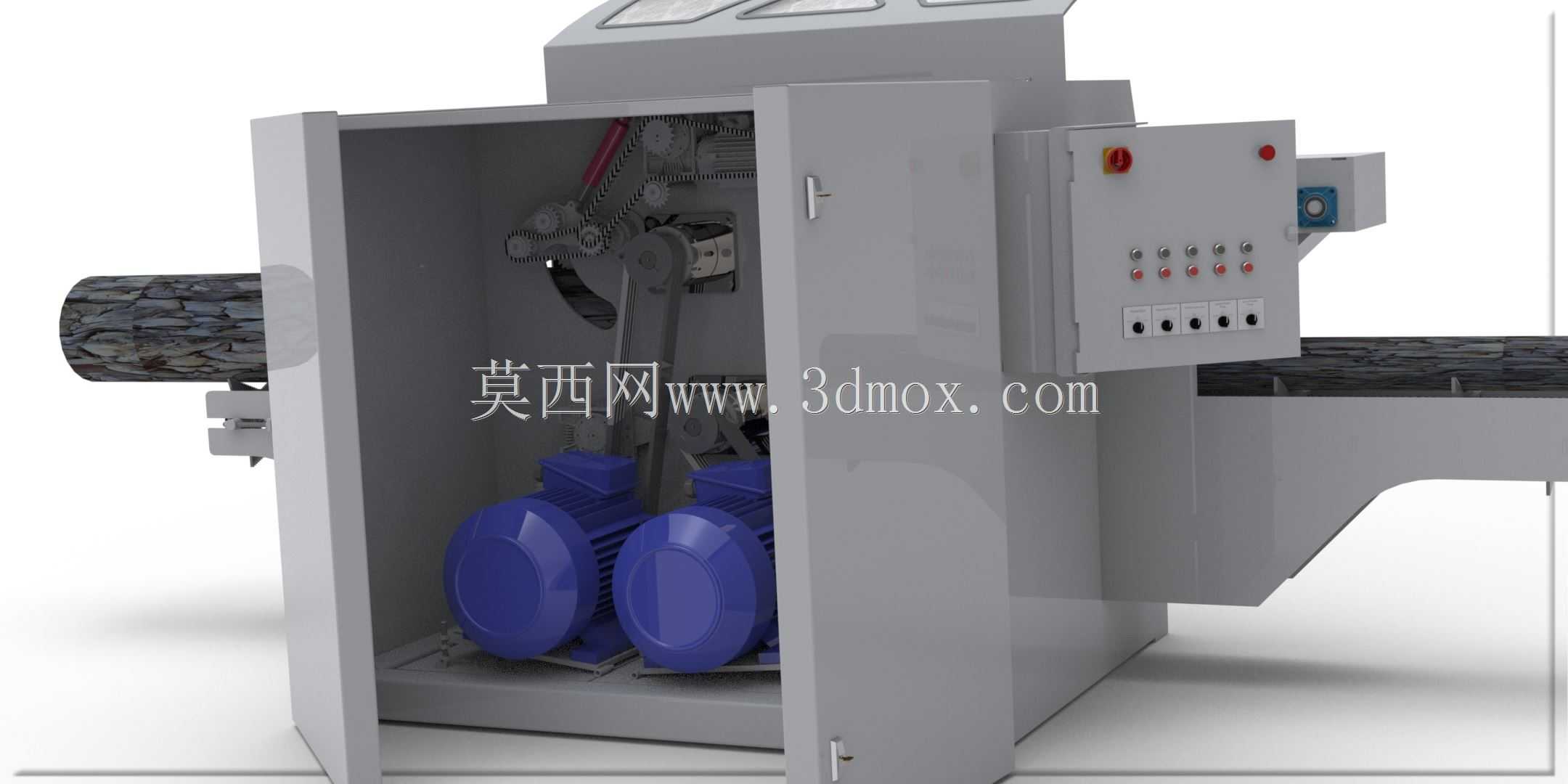

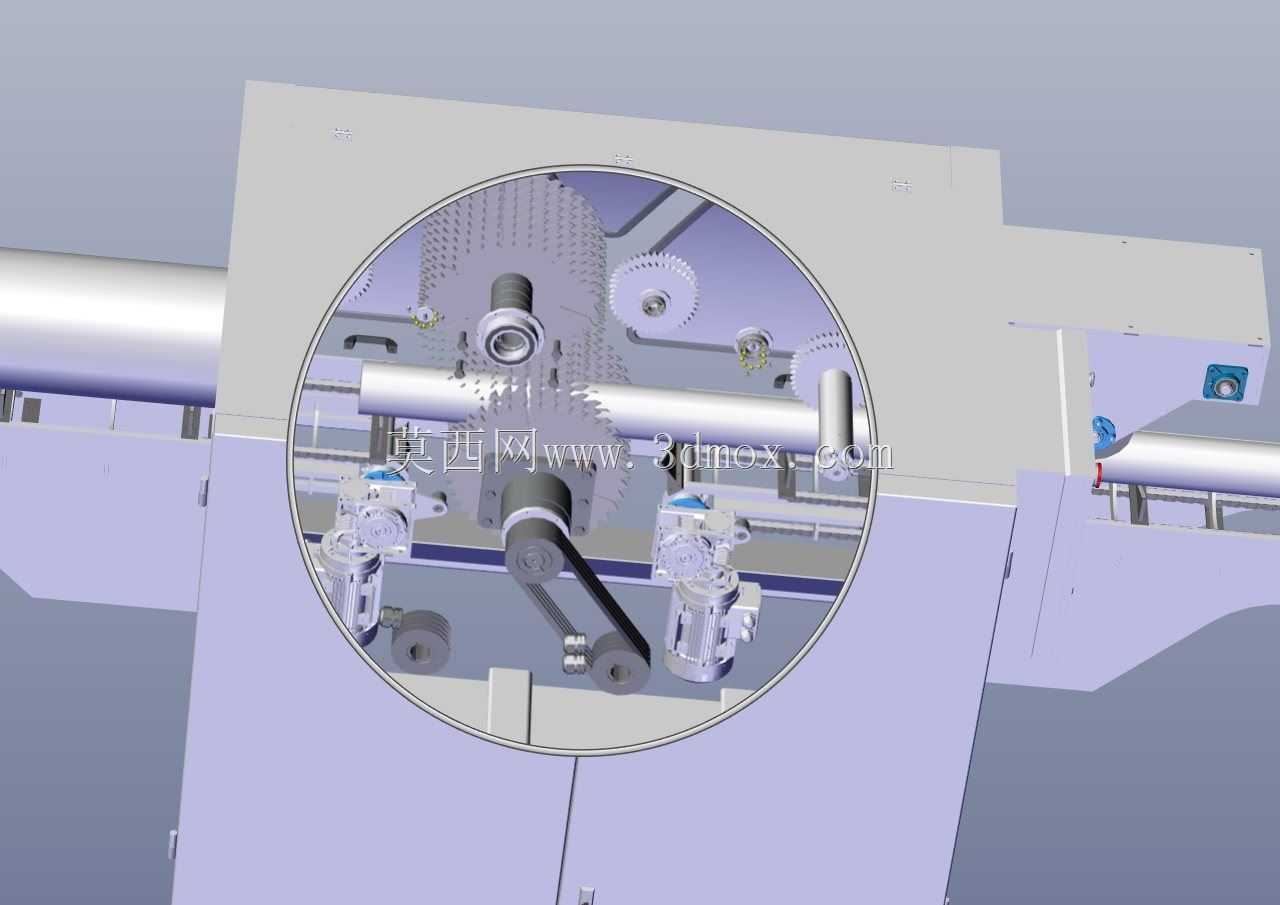

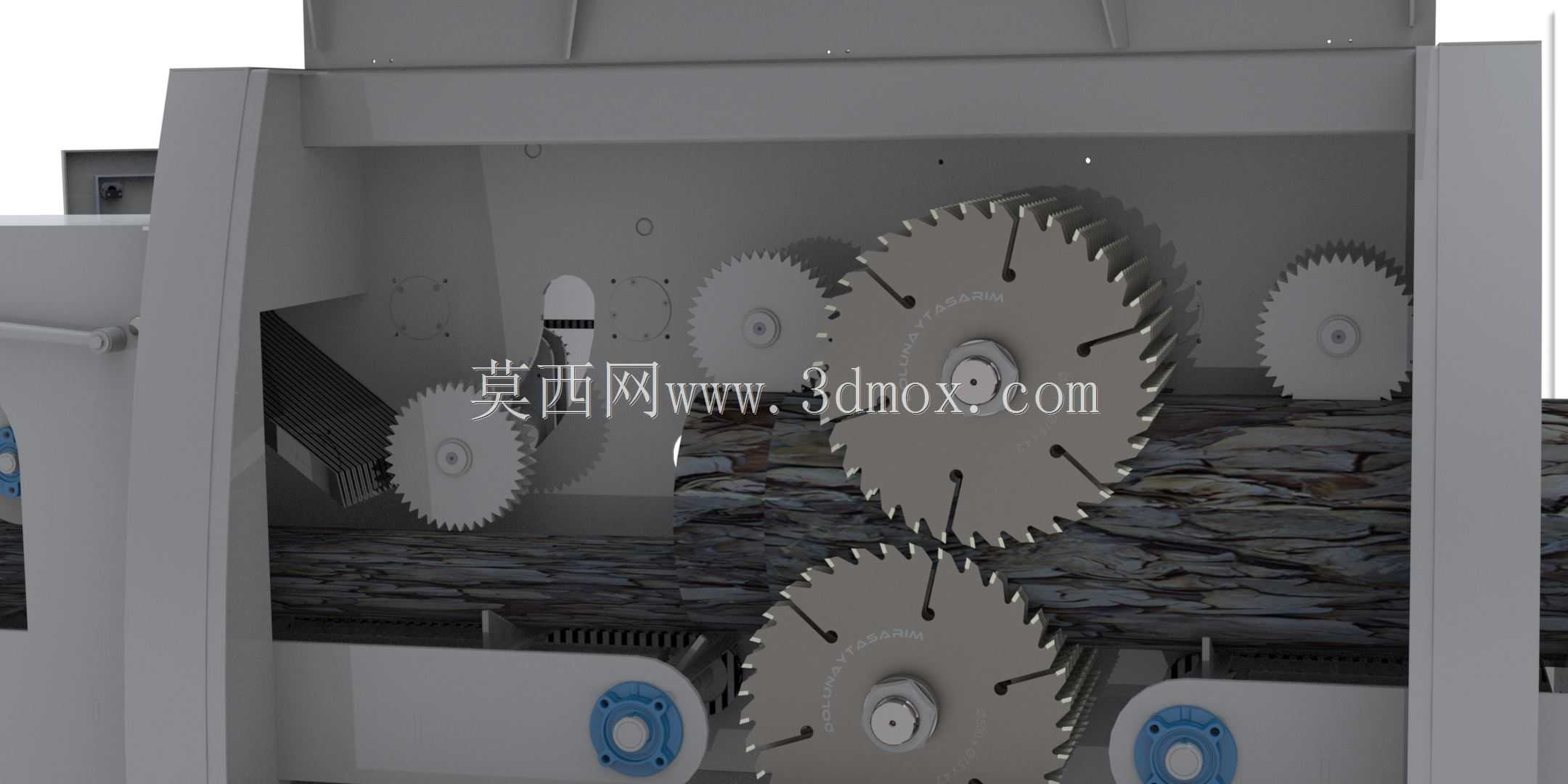

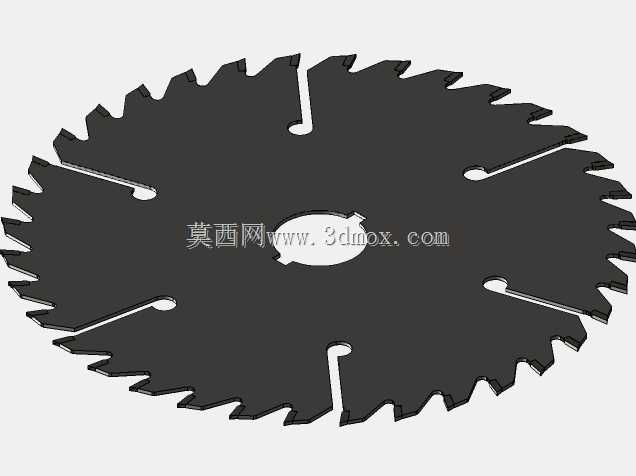

　　观察窗采用高强度透明防护板，既可以实时观察内部锯片的切削状态、排屑情况，也能阻挡锯切过程中飞出的木屑、碎木片，避免生产安全隐患，腔体内部设置了独立的排屑通道，锯切产生的木屑可通过底部的螺旋排屑结构直接输送至设备侧边的出料口，对接厂区的集中除尘系统，不需要人工频繁清理腔体内部积屑。主切削单元采用双电机驱动配置，单台主电机功率45kW，配套直径500mm的合金圆锯片组，锯片的间距可根据目标板材的厚度规格调整垫片组实现快速切换，锯片主轴采用高精度轴承组支撑，运行过程中径向跳动量控制在0.02mm以内，保证锯切后板材的厚度公差、表面平整度满足后续精加工的要求，不需要额外进行压刨处理即可进入下一道工序。设备的出料端设置了导向压辊，

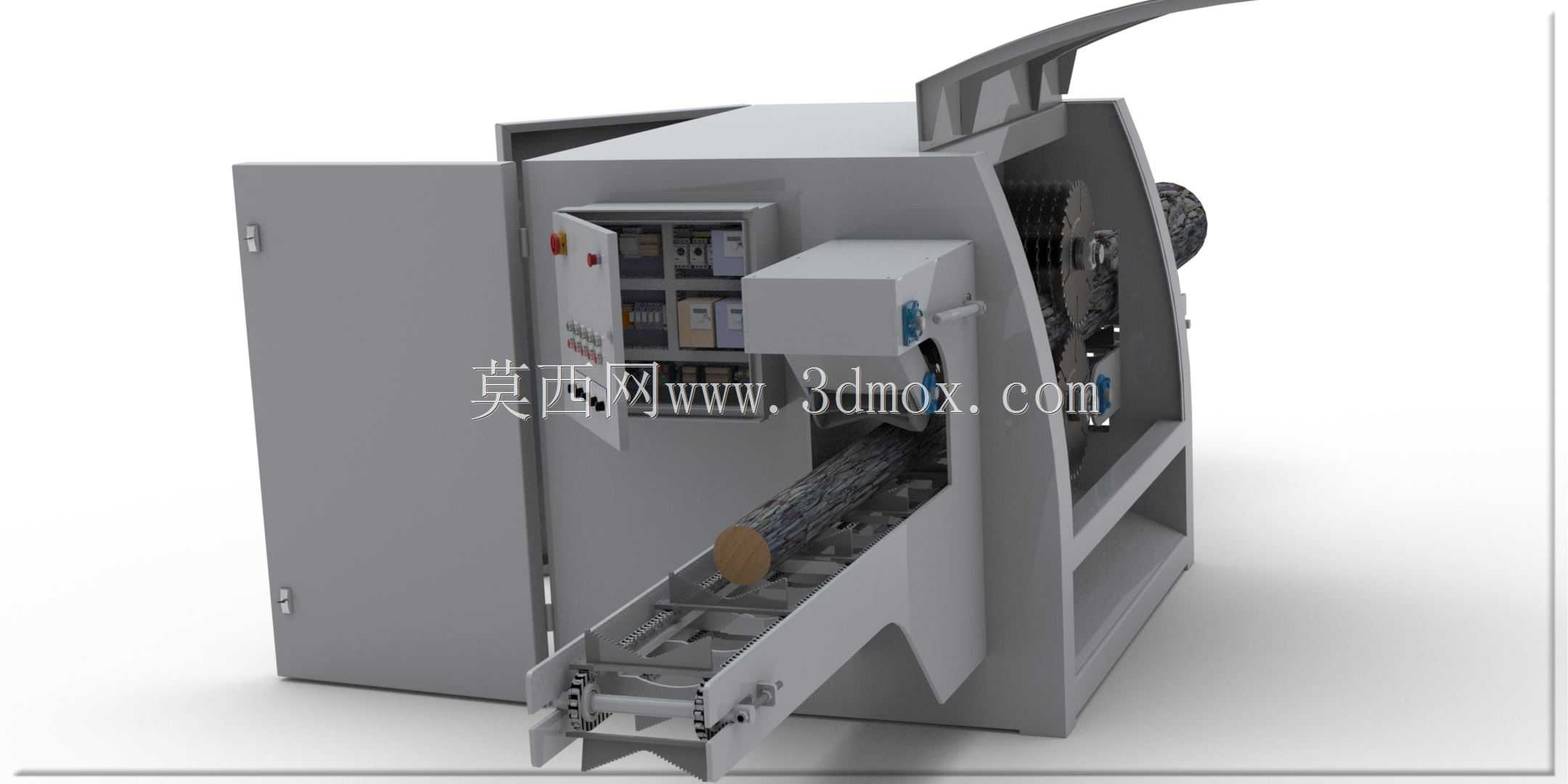

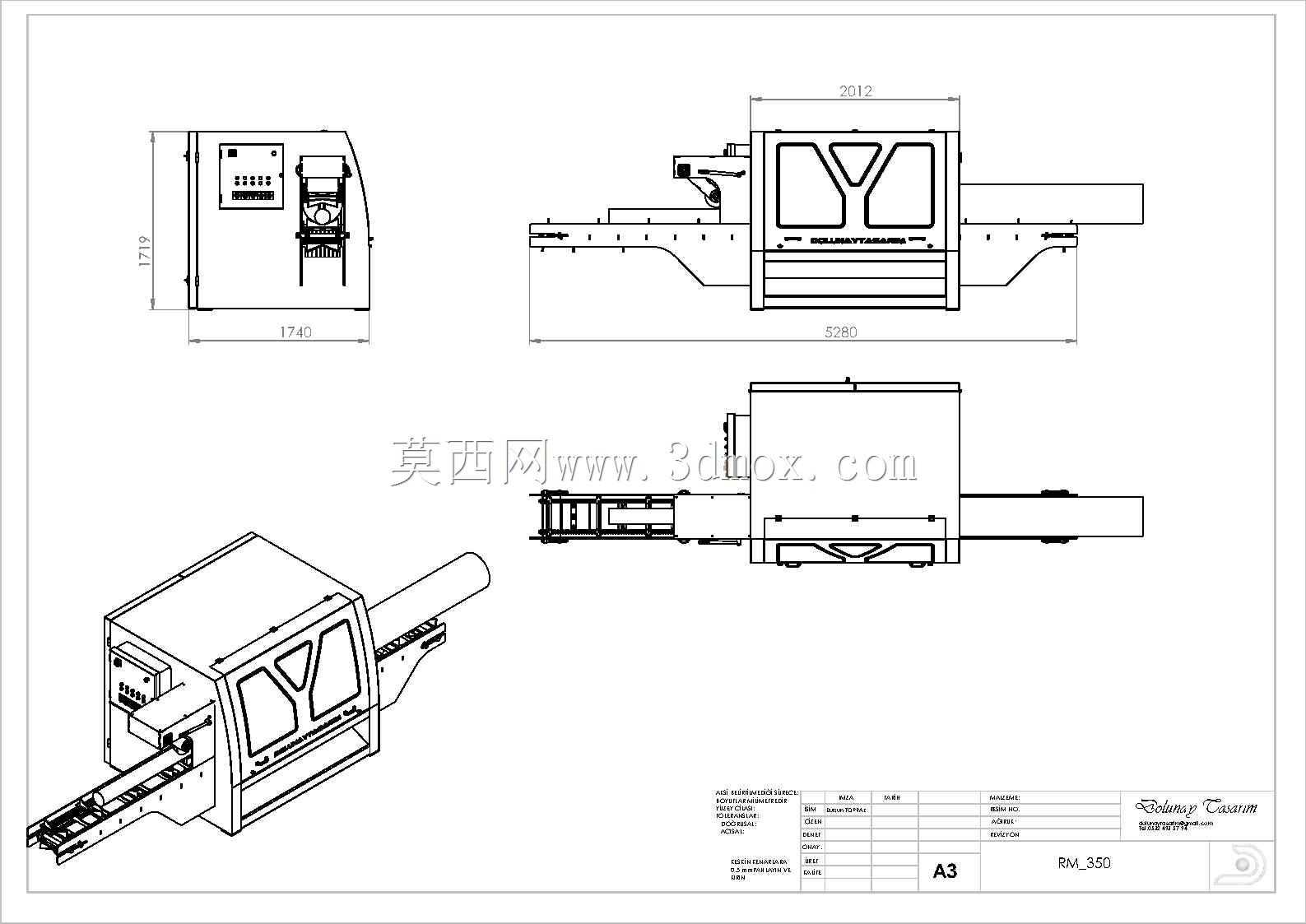

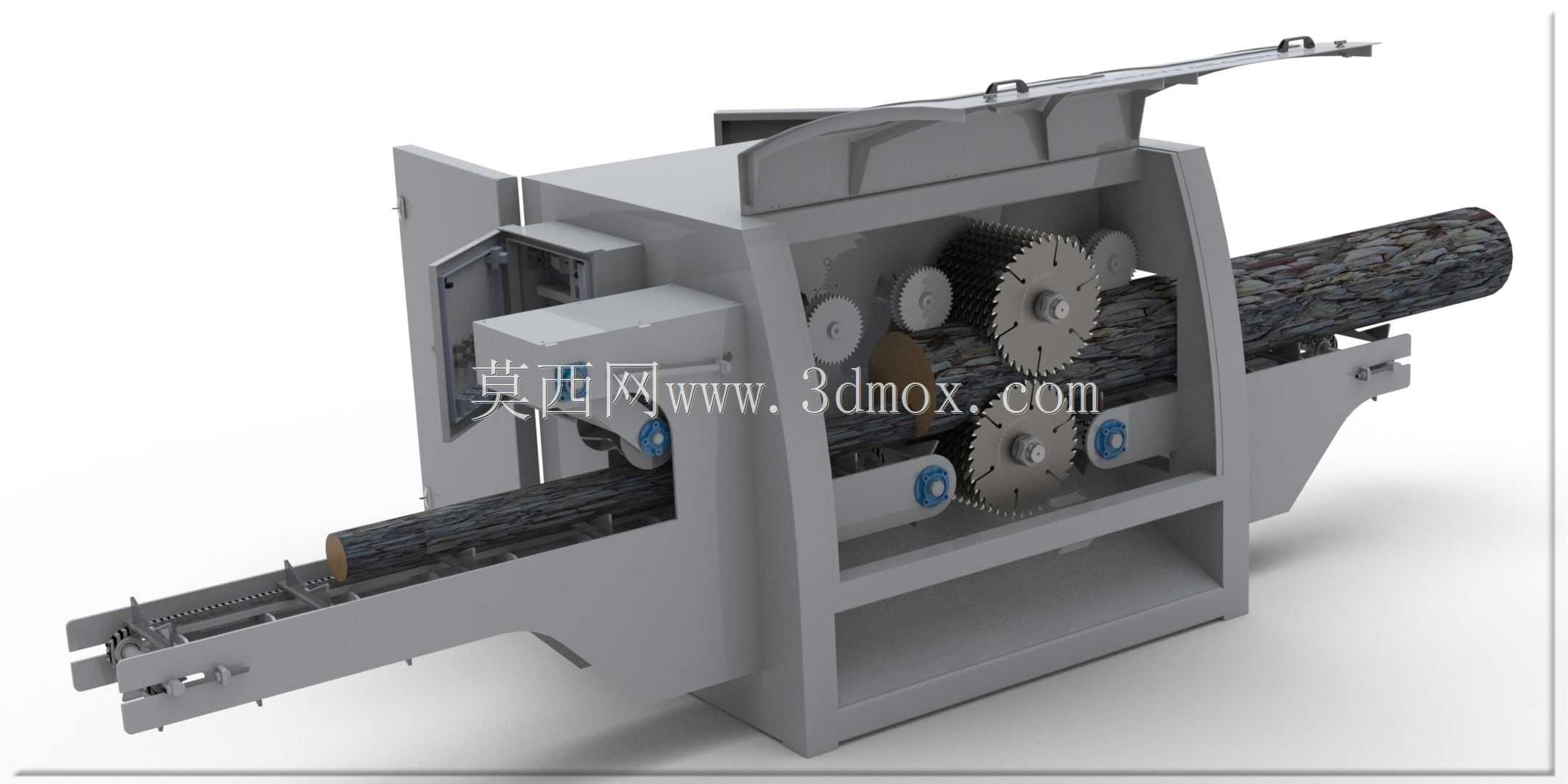

　　锯切完成的板材在压辊的牵引下平稳输出，避免板材出锯时出现翘曲、卡料的问题，压辊的压紧力可根据板材的总厚度调整弹簧预紧力，既保证足够的牵引力，也不会压伤较软的木材表面。从安装边界来看，设备整体采用一体式焊接机架，机架经过去应力退火处理，长期运行不会出现结构变形，安装时只需要按照地基图预留地脚螺栓位置，调平机架水平度即可完成主体安装，不需要额外搭建混凝土操作平台，设备的操作面板设置在进料侧的正面位置，集成了进料速度调节、主轴启停、紧急停止、故障报警提示功能，操作人员在进料位置即可完成全部操作，不需要往返设备两侧调整参数。在结构设计过程中，重点考虑了锯片的更换便捷性，设备侧门设置了快开式锁紧结构，打开侧门即可露出整个锯片主轴组件，

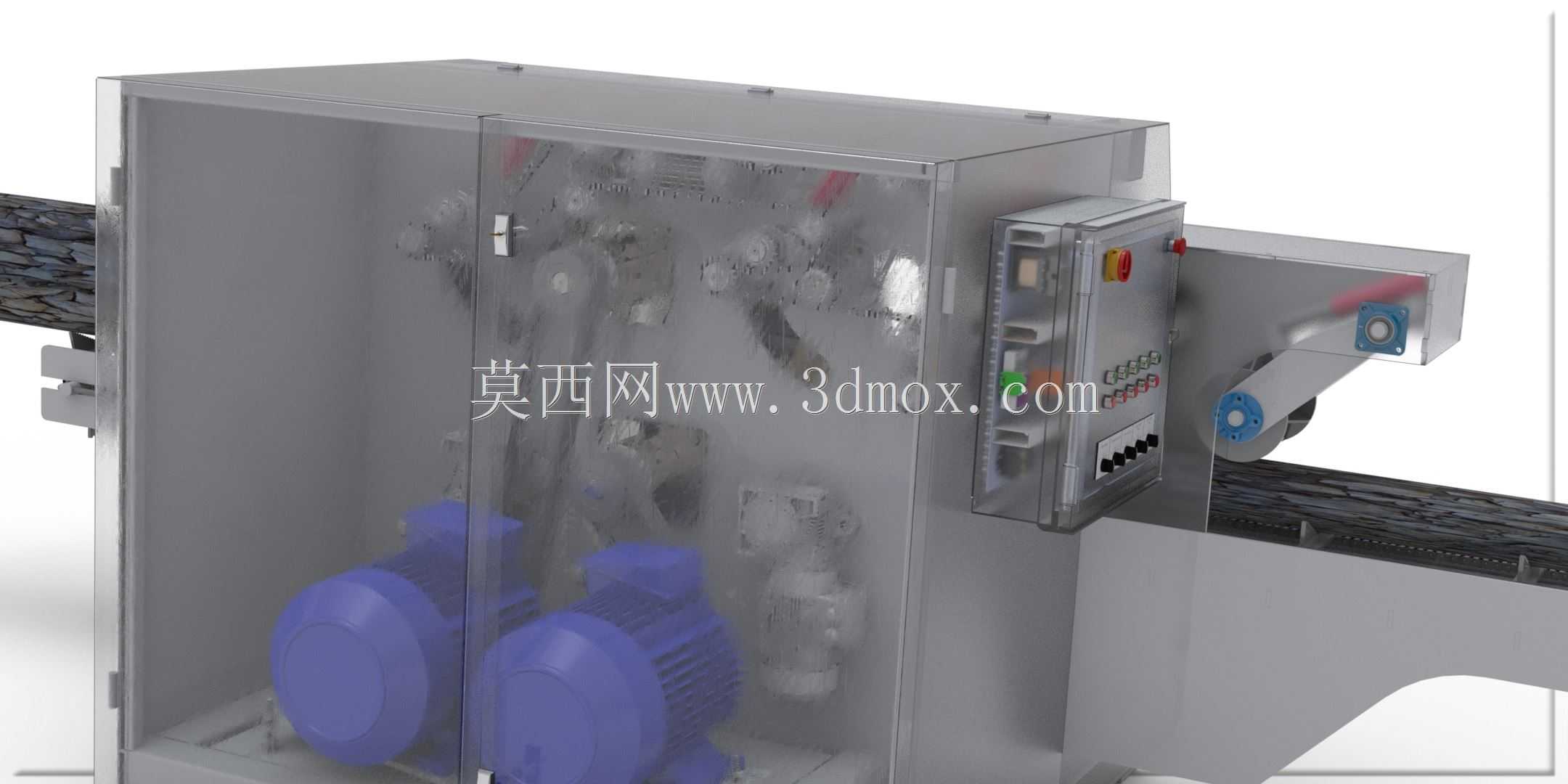

　　松开主轴锁紧螺母即可快速更换锯片或者调整垫片间距，单次换刀调整时间可控制在15分钟以内，大幅降低设备停机维护的时间成本。设备的传动部位全部设置了可开合的防护盖板，日常维护时可打开盖板检查链条张紧度、传动带磨损情况，日常点检不需要拆解主体结构，润滑点全部采用集中引油设计，在设备外部即可完成所有轴承、传动部位的注油润滑，不需要拆开防护结构接触内部运转部件。针对不同木材材质的切削需求，设备的进料速度可在0-15m/min区间无级调速，切削硬木时可降低进料速度保证锯切质量，切削软木时可提高进料速度提升生产效率，主轴转速也可根据锯片直径、木材材质调整至合适区间，避免锯片过热烧片或者切削面出现毛刺。设备的电气柜集成在主机侧面，采用防尘密封设计，适配木材加工车间多粉尘的工况，电气元件全部采用工业级配置，可在高粉尘、温度波动较大的车间环境下长期稳定运行，线路全部采用阻燃线管防护，避免木屑堆积引发的线路安全隐患。
