全自动制砖成型生产设备结构设计

　　这款制砖设备的三维结构设计，核心面向中小型建材生产场景的固定式砖坯成型作业，适配乡镇建材厂、市政建材预制点、小型装配式建材生产班组的日常生产需求，可完成粉煤灰、砂石、水泥混合料的上料、布料、压制成型、出坯全流程作业，替代传统人工制模、手动振捣的低效生产模式，单批次可完成多块标准砖或空心砌块的成型作业，适配常规民用建筑用砖、市政步道砖、护坡砌块的生产需求。

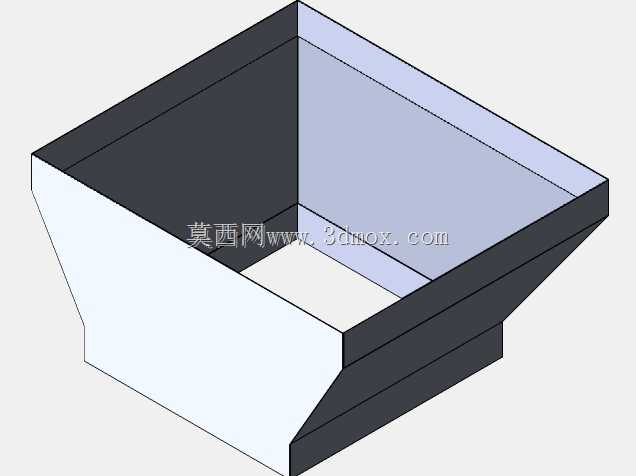

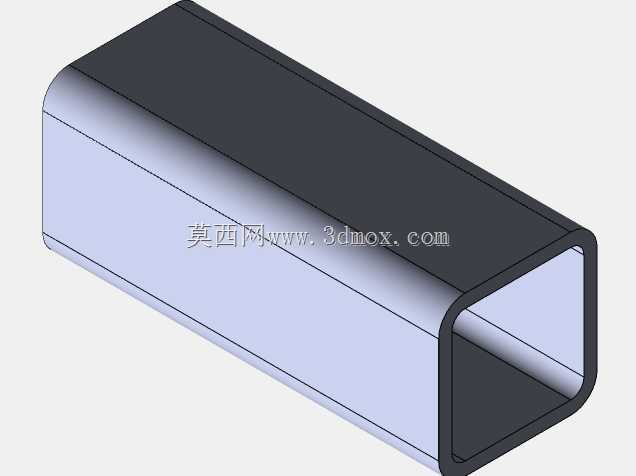

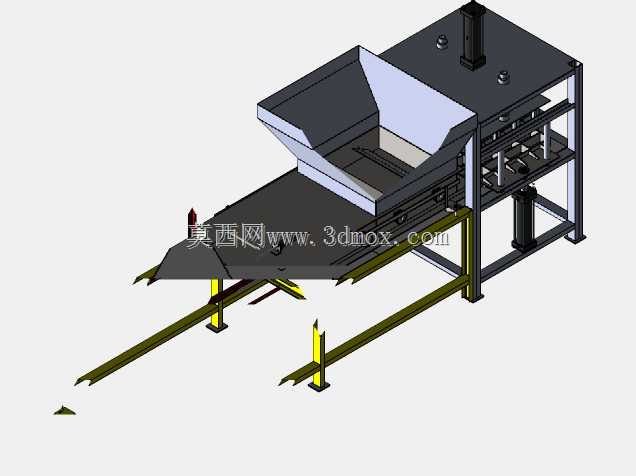

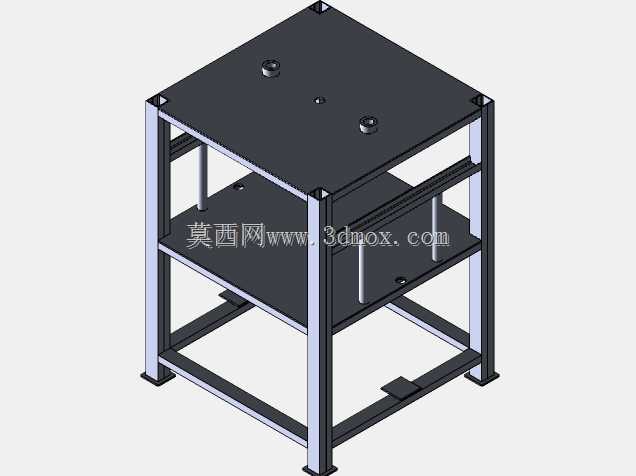

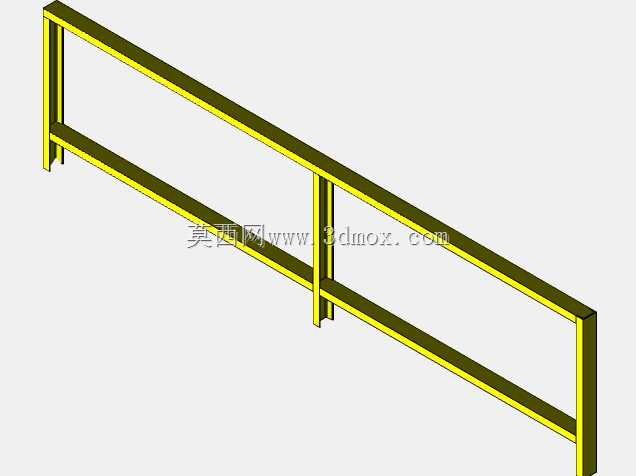

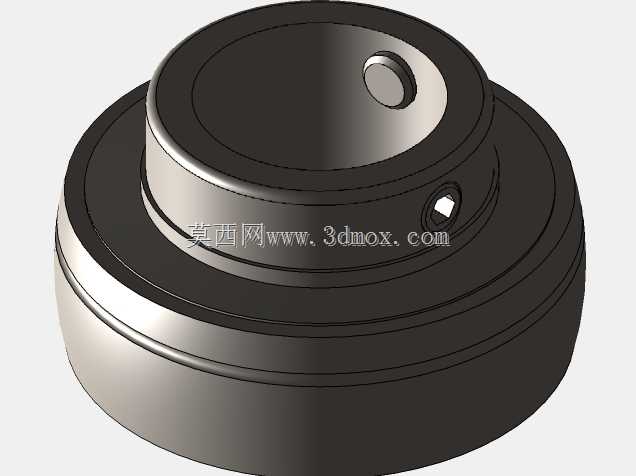

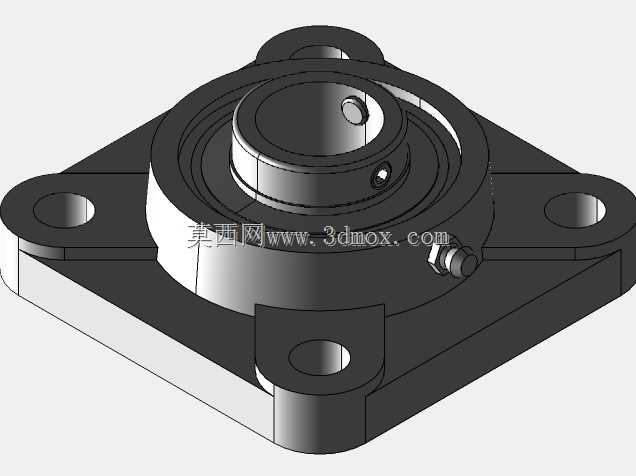

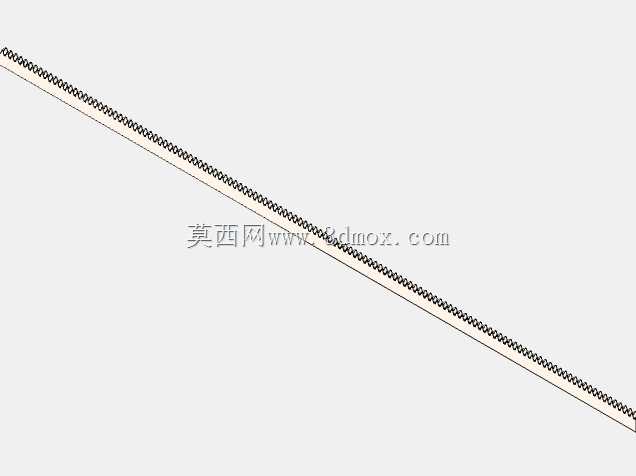

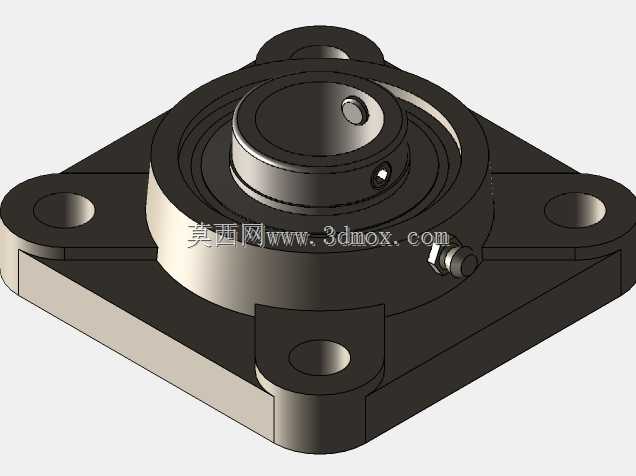

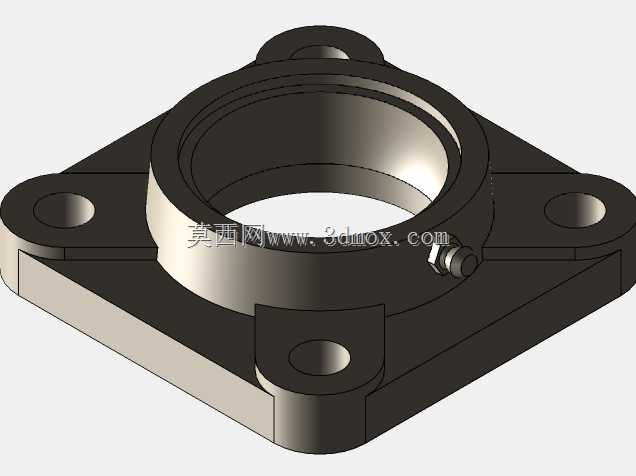

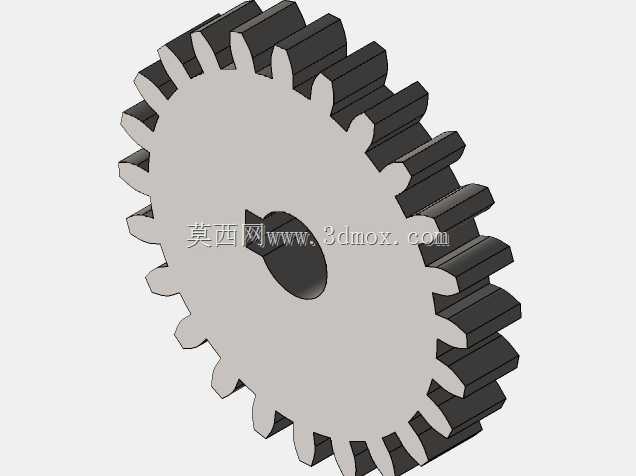

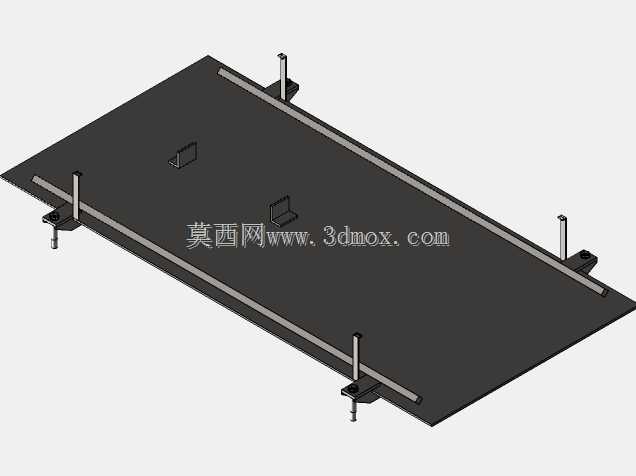

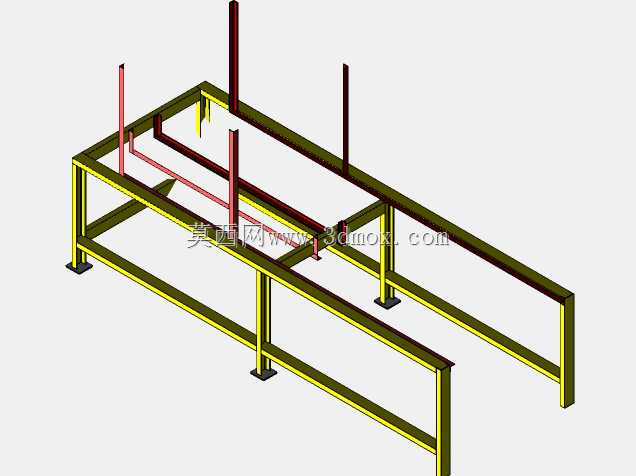

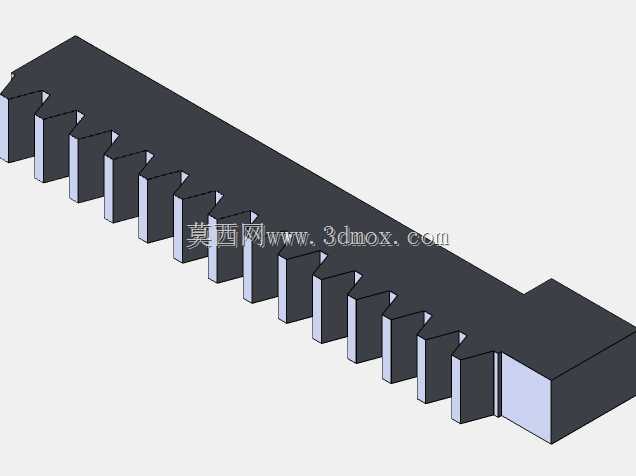

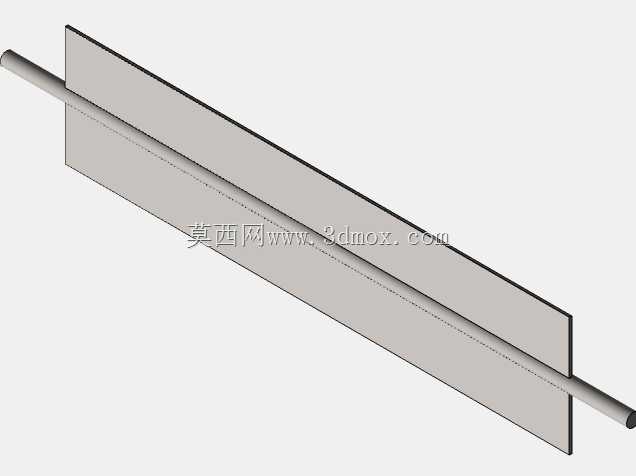

　　从结构布局来看，设备采用框架式方管焊接机架作为承载主体，机架底部预留了地脚螺栓安装孔位，安装时需匹配硬化混凝土地面的预埋螺栓位置，整体安装边界需预留前后各1.2米的操作与维护空间，左右两侧预留0.8米的检修通道，设备进料端上方的料斗为敞口倾斜式设计，料斗侧壁倾斜角度设置为58度，刚好匹配混合建材物料的安息角，避免物料在料斗内搭桥结块，保证下料顺畅。料斗下方衔接的是往复式布料机构，布料滑台通过直线导轨安装在机架中层，可将料斗落下的混合料均匀推送至成型模腔内部，布料行程通过硬限位块进行精准控制，避免布料不均导致的砖坯密度差问题。

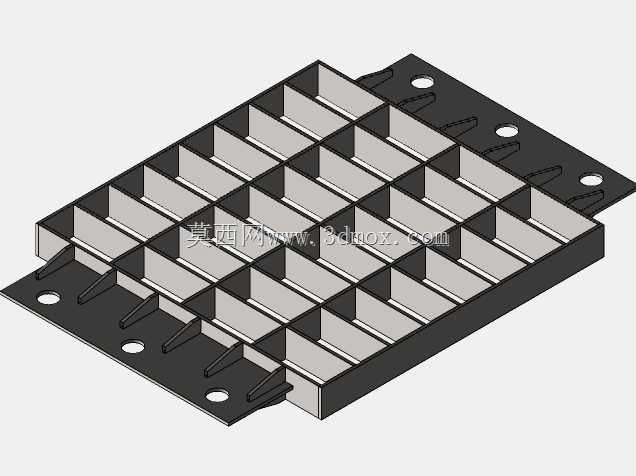

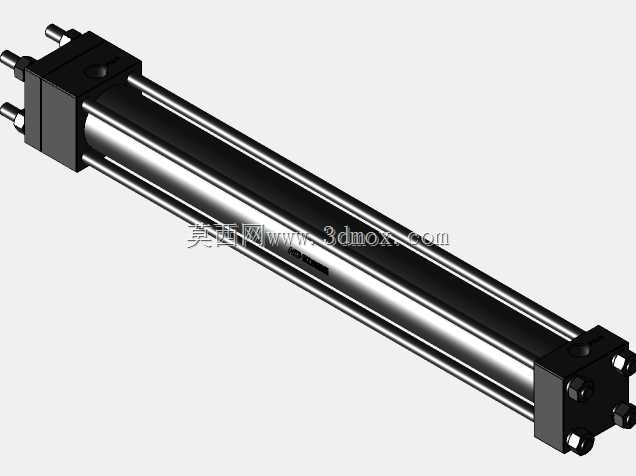

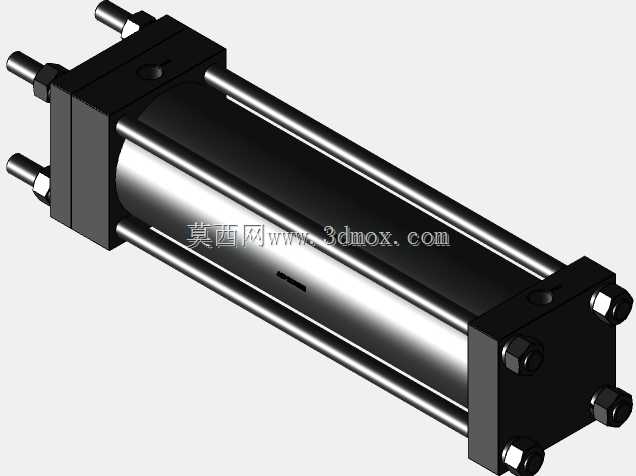

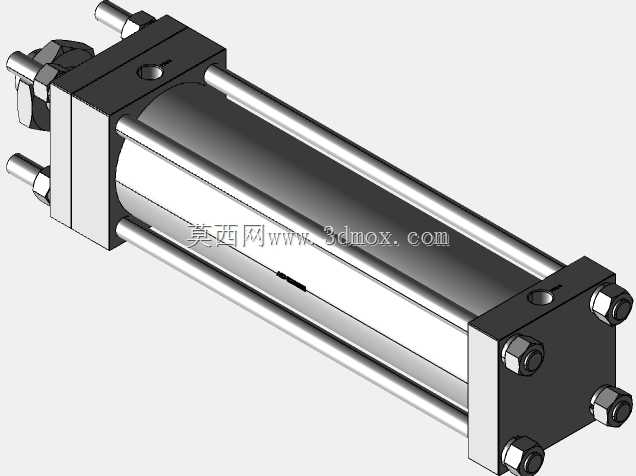

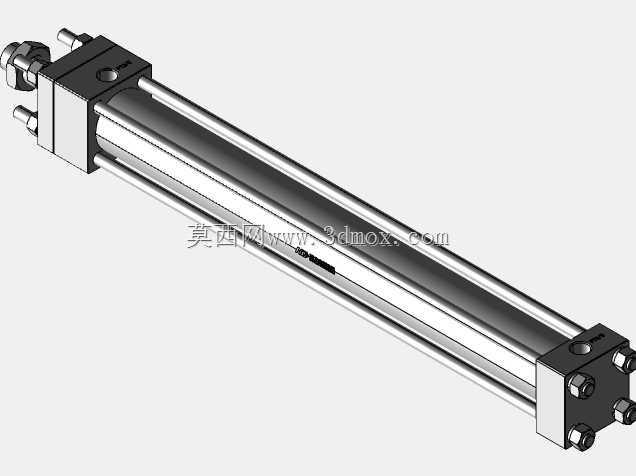

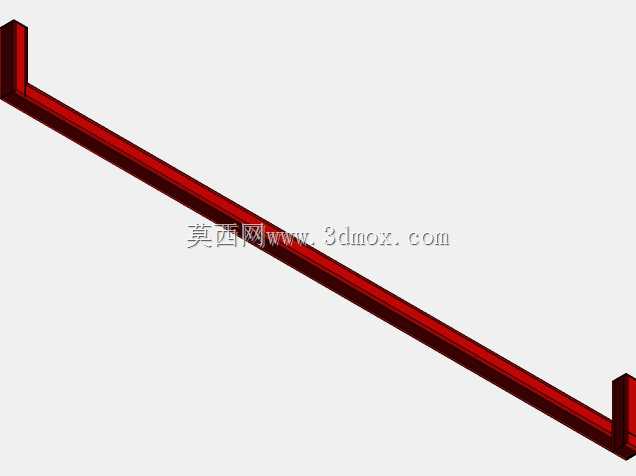

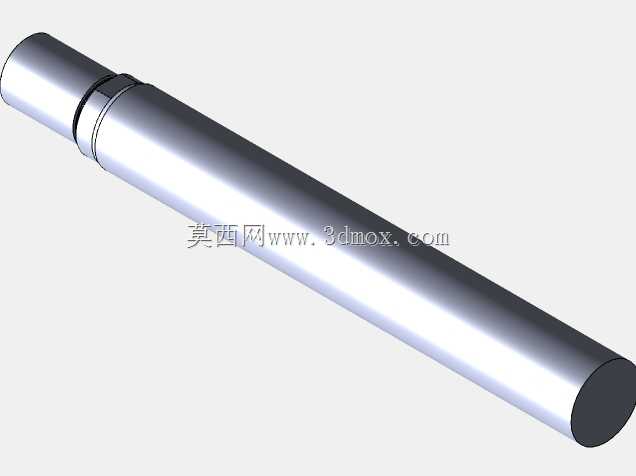

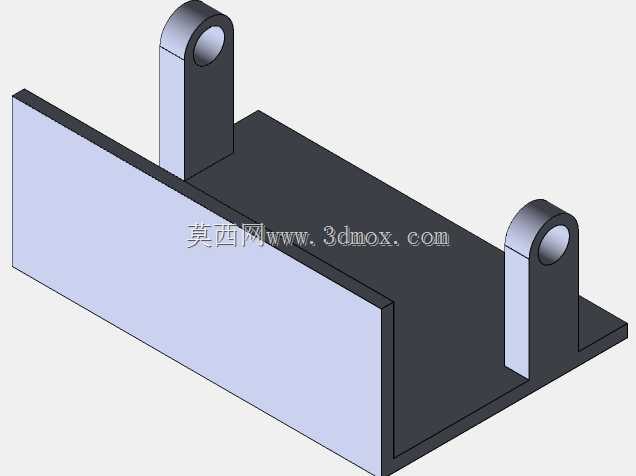

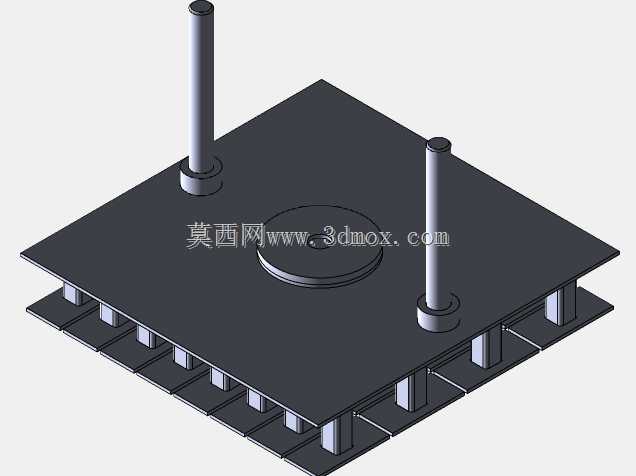

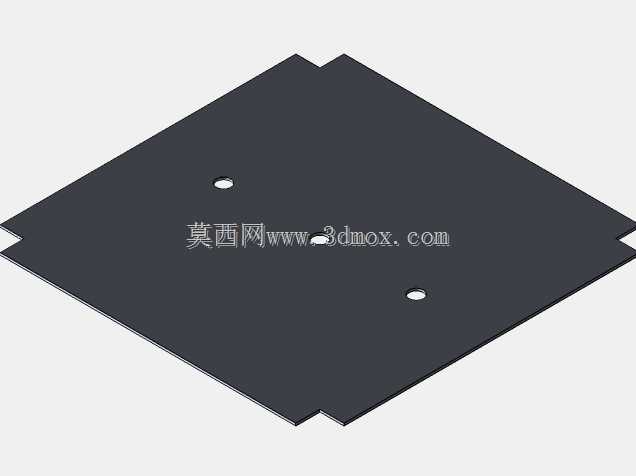

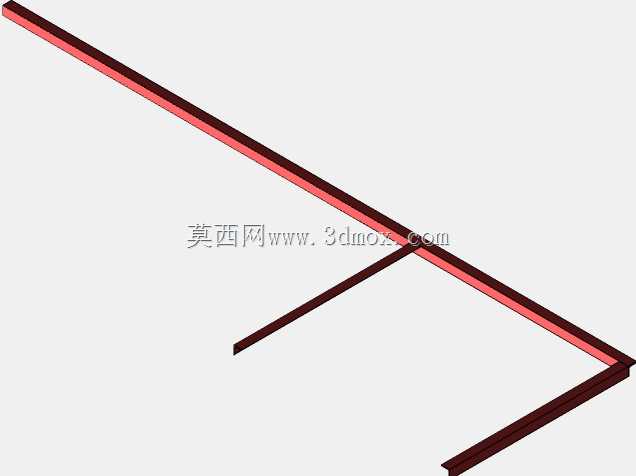

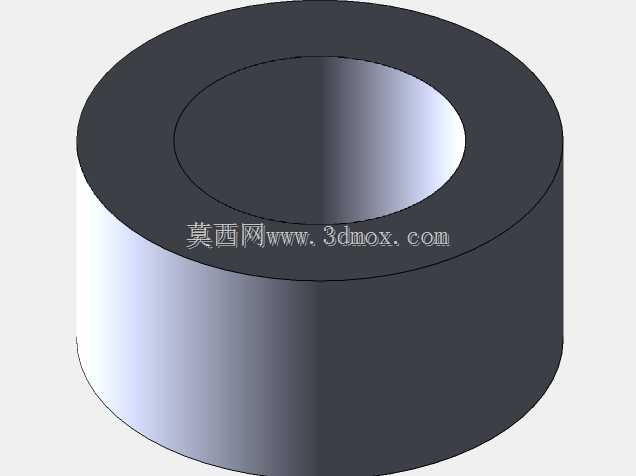

　　成型工位采用上下双向液压施压结构，上压模安装在机架顶部的液压油缸输出端，下压模固定在模腔下方的升降油缸上，合模时上下模同步对模腔内的混合料施加压实力，压实压力可根据不同砖型的强度需求调整油缸输出力，模腔采用快换式模块化设计，更换不同规格的模腔配件即可生产不同尺寸的标准砖、空心砌块、多孔砖，无需对主体机架进行大规模改动，降低了设备换型的成本与时间。出坯机构设置在成型工位的出料侧，压制成型完成后下压模将成型砖坯顶出模腔平面，侧推机构将砖坯平稳推送至出料输送轨道上，轨道采用槽钢作为支撑主体，可衔接后续的砖坯转运托盘或晾晒输送线，完成砖坯的自动转出，避免人工取坯导致的砖坯边角破损问题。

　　设计过程中重点考量了建材生产现场的粉尘、潮湿工况对设备寿命的影响，所有直线导轨的滑动面都加装了防尘折布罩，液压管路的接头全部采用密封式法兰接头，避免粉尘进入配合面导致的磨损加剧，同时机架的焊接位置都做了去应力退火处理，避免长期承受压实力导致的机架变形，影响模腔对位精度。设备的液压站集成安装在机架后侧的预留安装位上，整体布局紧凑，减少了外部管路的走线长度，降低了管路泄漏的风险，操作按钮盒设置在设备侧方的立柱上，操作位置刚好处于操作人员的可视范围内，可全程观察布料、压制、出坯的全流程动作，出现卡料、缺料等异常情况时可快速按下急停按钮。

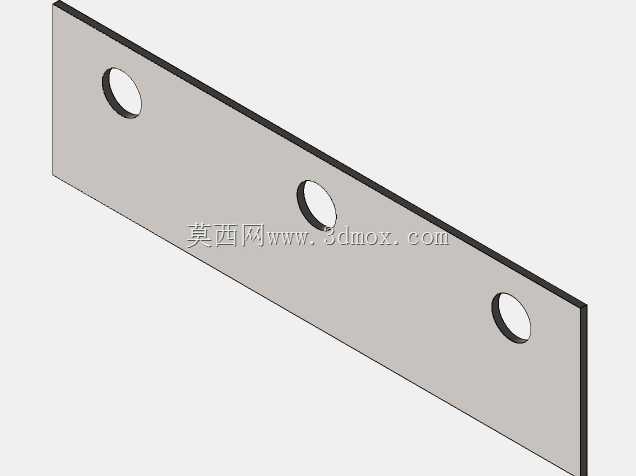

　　从安装适配性来看，设备整体高度控制在2.2米以内，可适配常规层高3米以上的生产车间安装需求，无需对车间顶部进行特殊改造，进料端的料斗高度匹配常规铲车上料的作业高度，小型铲车可直接将混合料倒入料斗内，无需额外搭建上料平台，降低了生产线的配套建设成本。出料轨道的高度刚好匹配标准砖坯托盘的放置高度，转出的砖坯可直接落在托盘上，方便人工或叉车将整托砖坯转运至养护区域。结构设计时对所有受力位置都做了加强筋处理，尤其是模腔安装位、油缸固定座的位置，采用加厚钢板焊接，避免长期交变载荷下出现焊缝开裂的问题，同时所有易损件都采用标准化通用配件，比如导轨、密封件、紧固件都选用市面通用规格，方便生产现场的日常维护更换，减少配件采购的等待周期。
