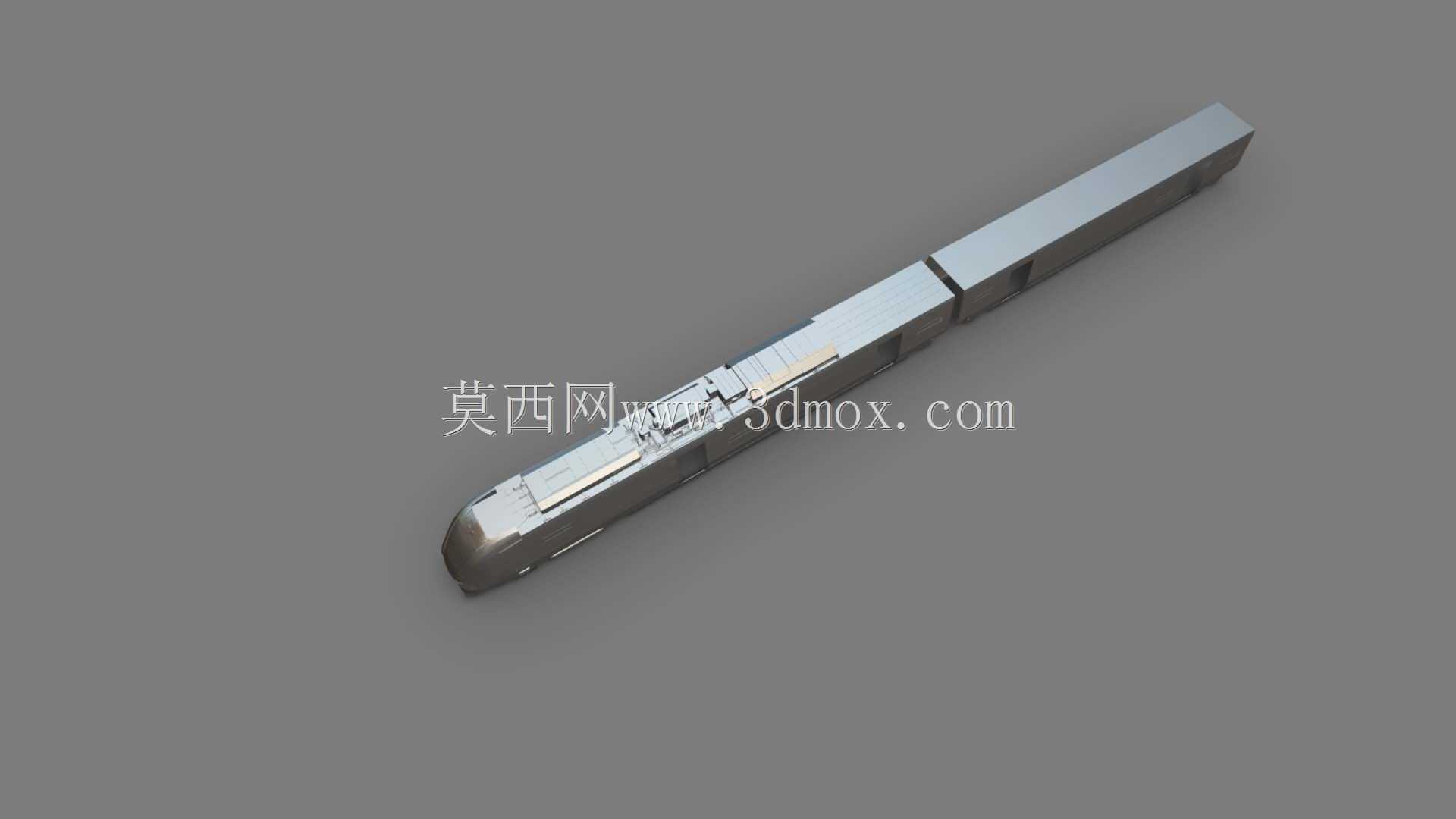

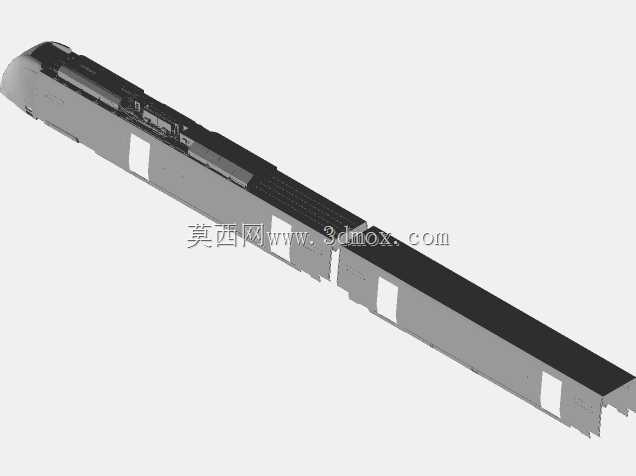

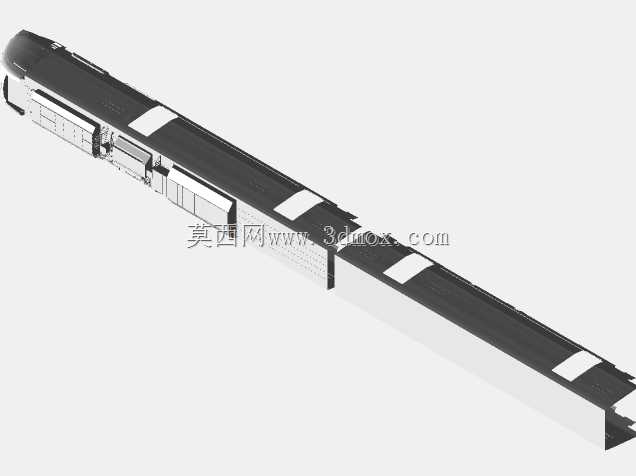

在轨道交通装备的结构设计环节,车体外壳的三维建模是整车研发流程中承上启下的核心节点,上接气动外形仿真验证的输出结果,下连车体骨架焊接、内饰安装、设备挂载等后续工序的边界定义。这款子弹头列车外壳的设计,首先要匹配干线高速客运的实际运营场景,既要满足长距离跨线运行时的气动减阻需求,也要适配现有站台限界、车辆段检修库的通行尺寸要求,不能为了追求气动效率突破既有线路的安装边界。
从实际用途来看,列车外壳并非单纯的装饰性外覆盖件,它首先是整车气动外形的核心载体,头型的流线型曲率直接决定了高速运行时的空气阻力系数、会车压力波幅值以及隧道通过时的微气压波强度,直接关系到运行能耗、乘坐舒适性以及沿线声环境影响;其次外壳是车体密封结构的外层组成部分,要和内部骨架、密封胶条配合,阻挡雨雪、粉尘进入车厢内部,同时为车下吊装设备、车顶受电弓及高压设备、侧门车窗等部件提供统一的安装基准面。

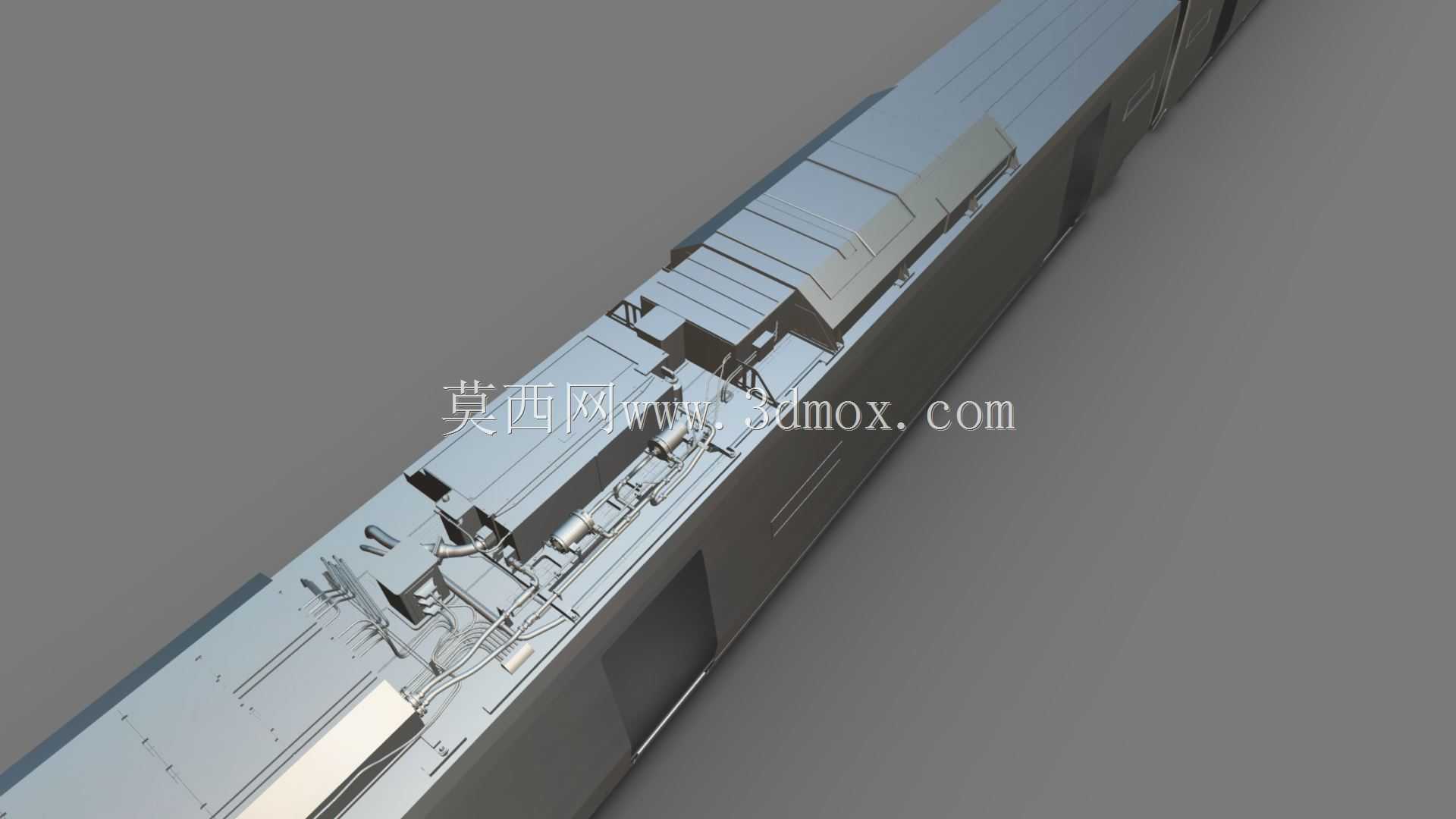

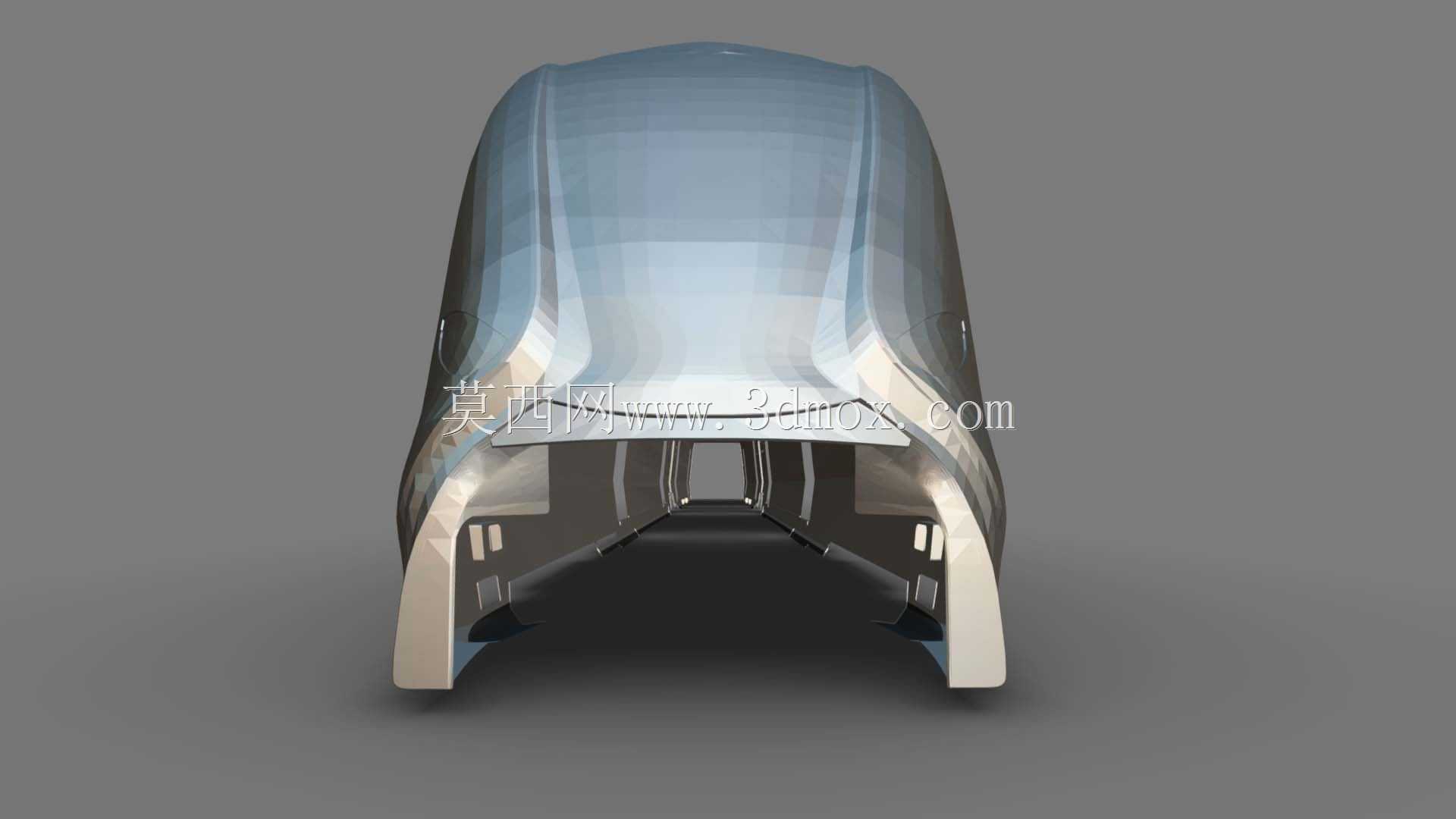

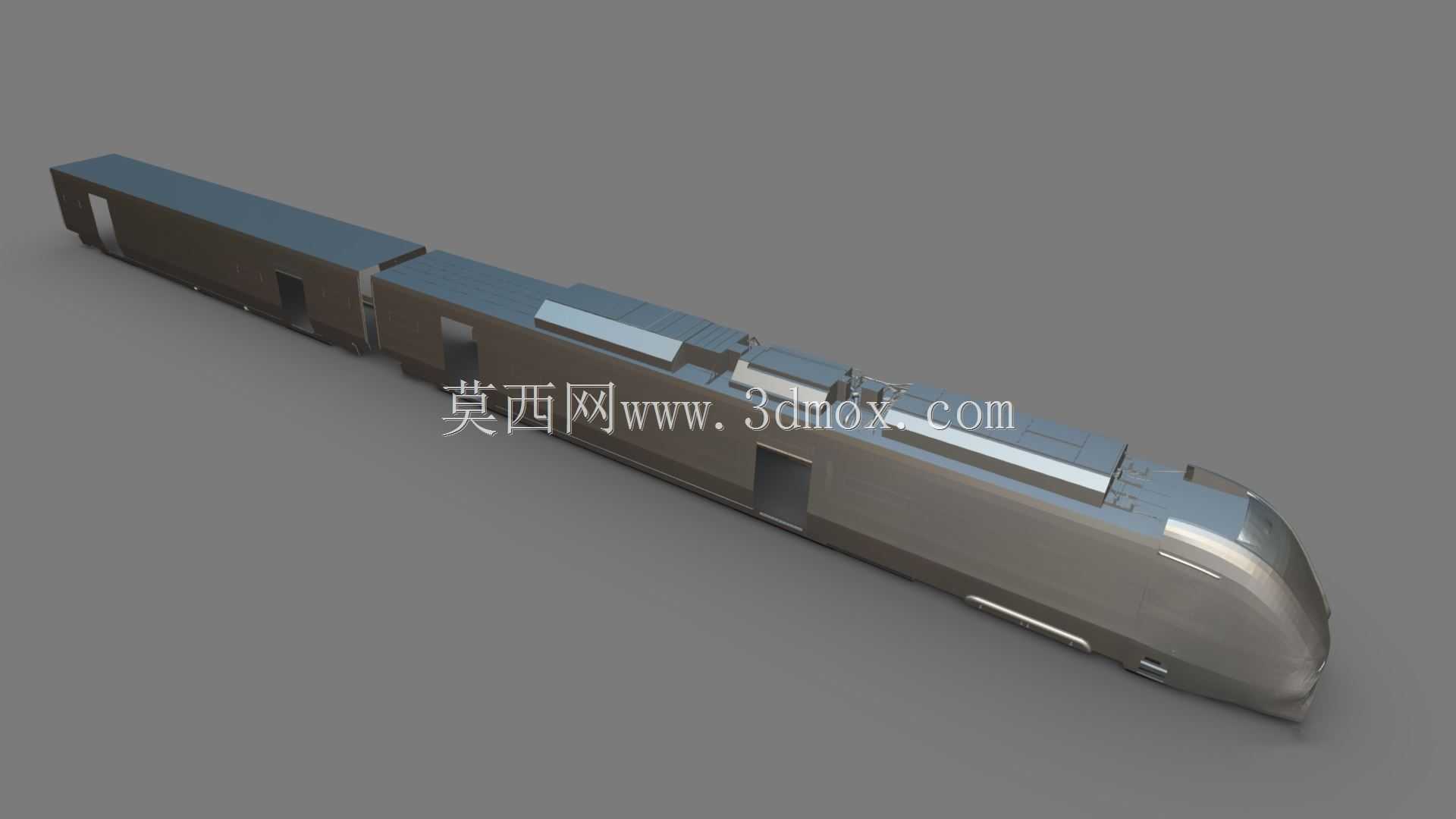

在功能特性的设计考量上,这款外壳采用了分段式的结构布局,对应列车的头车、中间车不同区段的功能需求做了差异化的曲率调整:头车部分的鼻锥曲率按照气动仿真结果做了渐进式过渡,从最前端的尖点逐步向客室断面扩展,避免曲率突变带来的气流分离;司机室区域的侧窗安装位做了内嵌式的安装止口设计,保证玻璃安装后和外表面齐平,减少局部凸起带来的气动噪声;车身侧面的平直段严格控制平面度公差,为后续车门、车窗的安装提供基准,同时侧墙下部预留了设备舱的检修口安装边界,车顶区域的凸起结构对应受电弓、空调机组的安装位做了平滑的导流过渡,减少车顶设备带来的额外气动阻力。
设计思路上没有一味追求曲面的复杂度,而是平衡了气动性能、加工工艺性和后期维护成本:外壳的曲面拆分充分考虑了铝合金型材的拉弯成型能力、蒙皮的冲压工艺极限,避免出现过小的圆角曲率导致加工时出现开裂、起皱等缺陷;不同分段的外壳连接位置设置了统一的连接法兰边,法兰边的孔位按照骨架的焊接基准做了同轴度公差约束,保证现场组装时能够快速对位,减少配钻、修磨的工作量。对于车身容易被道砟飞溅击打的下部区域,外壳的壁厚做了局部加厚处理,同时预留了防击涂层的喷涂厚度空间,避免后期运营中出现外壳破损的问题。

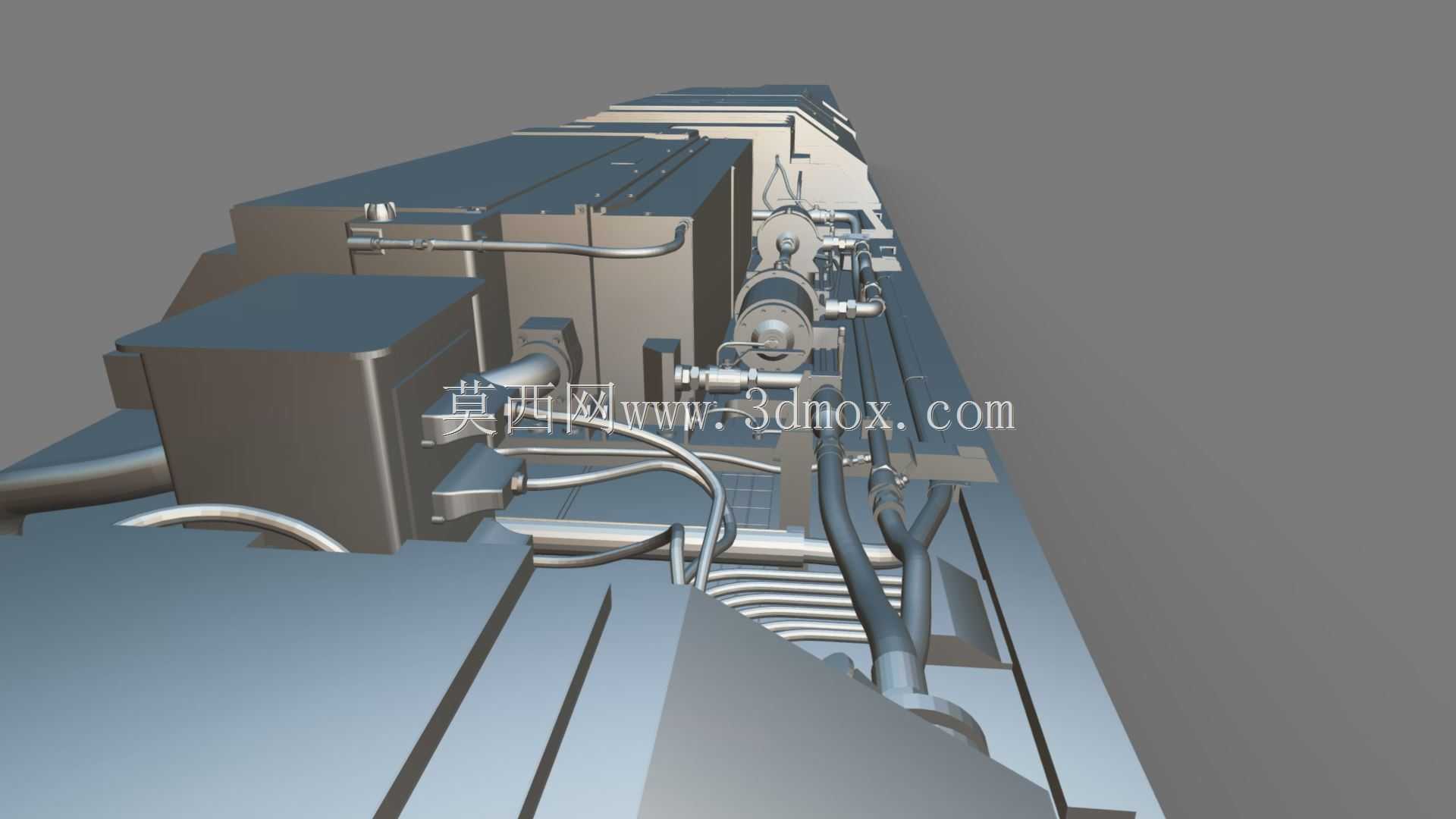

外形尺寸与安装边界的定义是建模过程中反复校核的核心内容:整车的宽度、高度严格符合标准轨距铁路的机车车辆限界要求,在最宽的扶手、车灯凸起位置也预留了足够的安全间隙,保证在曲线段通过时不会和线路旁的信号设备、站台边缘发生干涉;车钩安装位置的外壳开口尺寸按照车钩的最大摆角做了避让设计,保证列车通过小半径曲线时车钩摆动不会和外壳发生碰撞;车头前端的排障器安装位、车钩开闭机构的活动空间都在外壳模型中做了准确的预留,不会出现机构运动干涉的问题。另外,外壳的内表面预留了隔音隔热材料的粘贴空间,以及线束、管路的走行固定位,避免后期内饰安装时出现和外壳结构冲突的问题。
从结构设计从业者的角度看,这类车体外壳模型的核心价值不在于曲面的视觉效果,而在于每一处曲率、每一个安装止口、每一段边界都对应着实际工程中的约束条件,小到一个车灯安装位的深度,大到整车断面的轮廓尺寸,都要和上下游的设计要求做匹配,才能保证模型能够直接对接后续的工程化环节,而不是仅用于展示的外观样件。在建模过程中,曲面的连续性要兼顾加工可行性,比如头车的A级曲面只要求在视觉可见区域达到G2连续,内部被设备遮挡的区域只要满足安装尺寸要求即可,不需要过度追求曲面质量而增加不必要的加工成本。车身的分缝位置也要结合检修需求设置,比如空调机组的检修口对应位置的外壳做成可独立拆卸的板块,不需要大面积拆除外壳就能完成设备检修,降低后期的维护工作量。
- 上一篇:小型庭院式育苗保温种植棚结构设计
- 下一篇:全自动制砖成型生产设备结构设计
- 全部评论(0)
- 模板大小: 81.69 MB
- 售价:5金币
- 下载次数: 19
- 系统要求: OBJ,STL,Rendering,Wavefront OBJ,BlenderCAD
- 软件分类: 机械设备
