CA6140机床用带耳法兰盘结构设计

　　该法兰盘属于CA6140普通车床配套的管路连接类结构件，主要应用在机床冷却系统、润滑系统的管路对接位置，承担管路端部密封、介质导流以及相邻管路段的刚性连接作用，在机床液压、冷却回路中是保障管路密封性能与连接强度的核心基础零件。从实际使用场景来看，这类带凸耳的法兰结构不需要在安装基体上加工完整的圆周螺纹孔，仅需对应三个凸耳位置设置固定点位即可完成安装，尤其适合CA6140机床床身内部空间局促、管路排布密集的安装区域，能有效减少安装面的加工工作量，同时降低狭小空间内的装配操作难度。

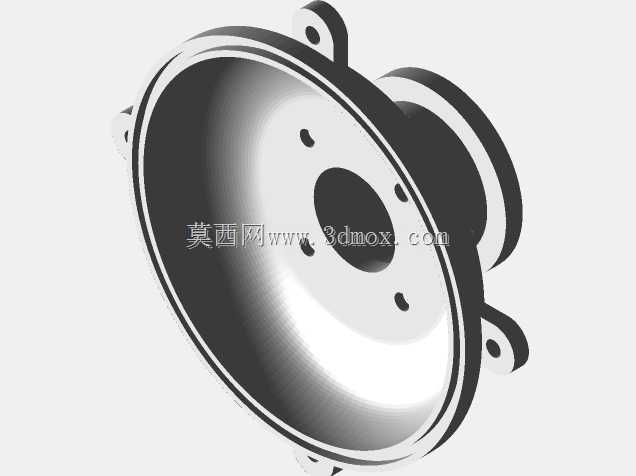

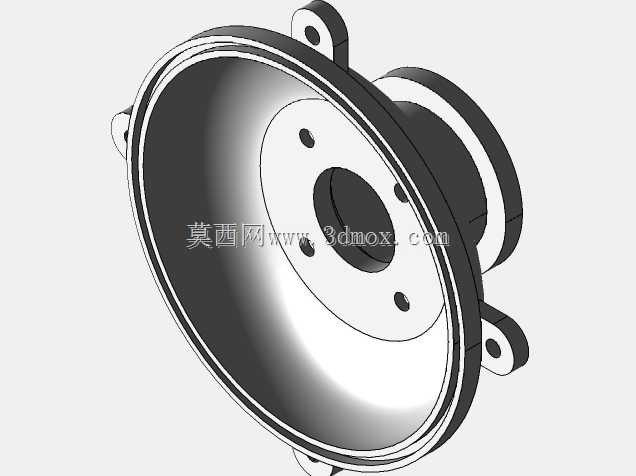

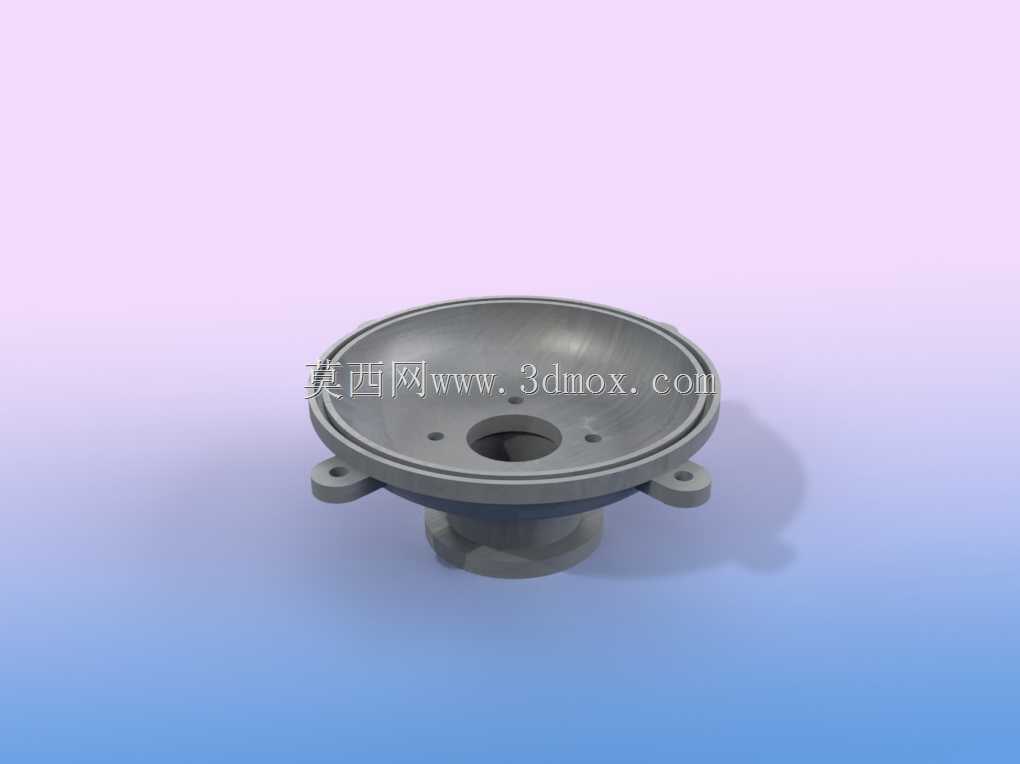

　　设计层面上，该法兰采用盘式主体加三个均布凸耳的结构形式，主体为带中心通孔的圆盘结构，中心通孔作为介质流通的主通道，内壁做了过渡圆角处理，避免润滑液、切削液输送过程中出现流道突变造成的紊流、压降问题，也能减少介质内杂质在转角位置的沉积堵塞。法兰盘的密封面设置在盘体上端面，加工有环形的密封槽，可适配O型密封圈或者密封垫片，安装后通过凸耳上的紧固件压紧，实现端面静密封，能承受机床润滑系统常规的工作压力，不会出现渗漏问题。三个凸耳沿盘体圆周120°均布，每个凸耳上加工有通孔，用于穿装固定螺栓，相比传统全周布孔的法兰，这种三耳结构在保证连接强度的前提下，减少了紧固件的使用数量，同时三个定位点的结构具备一定的安装自适应性，即使安装面存在微小的平面度误差，也能通过逐步拧紧螺栓实现密封面的均匀压紧，避免因安装面加工误差导致的密封失效。

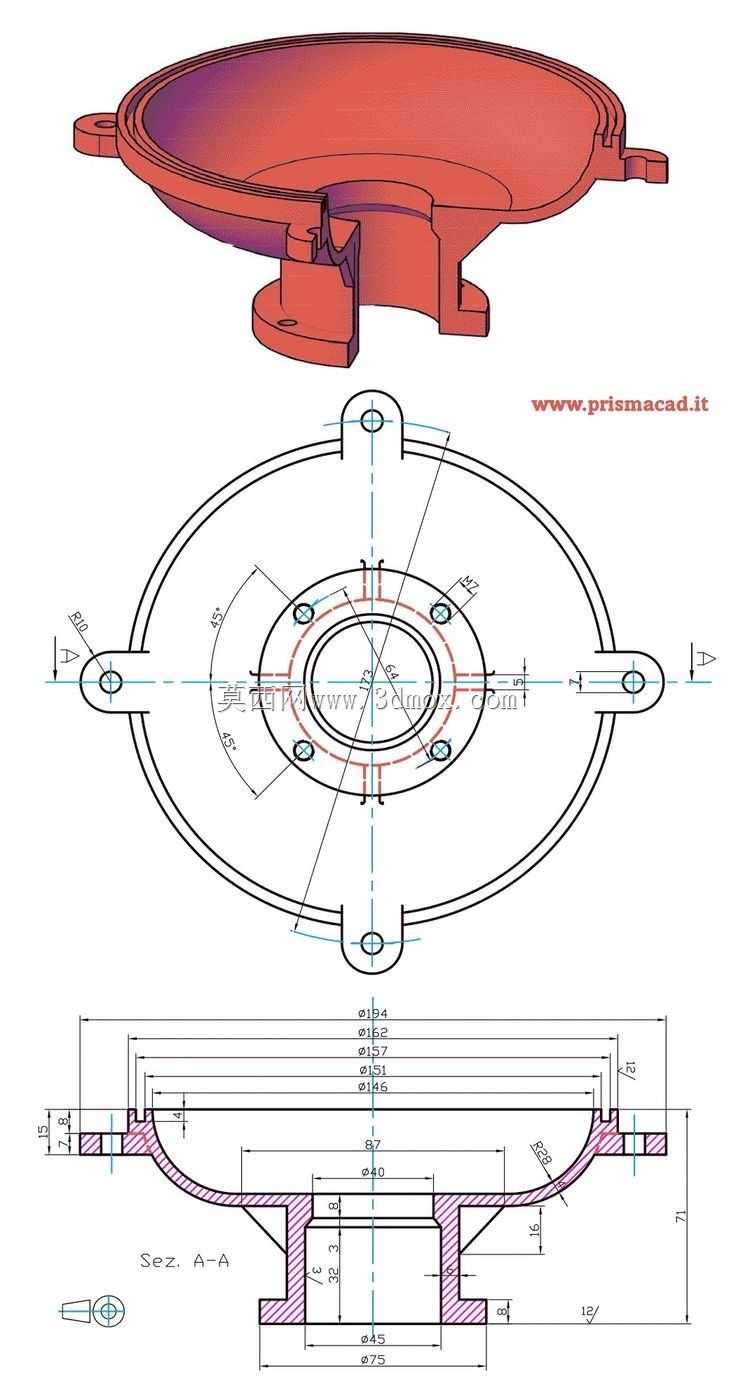

　　从尺寸与安装边界来看，该法兰的盘体外径适配CA6140机床对应管路的通径要求，中心通孔直径与对接管路的内径保持一致，保证流道的通流面积无突变；凸耳的外伸长度经过核算，既保证螺栓安装时有足够的扳手操作空间，又不会过多占用周边的管路排布空间，凸耳上的安装孔孔径适配机床常用的内六角圆柱头螺栓规格，安装时不需要特殊工装，使用常规内六角扳手即可完成装配。法兰下端的凸台结构为定位止口，装配时可插入对接管路的端口内，实现安装时的径向定位，保证法兰中心与管路中心的同轴度，避免安装错位导致的流道偏斜、密封面压合不均问题。剖面结构显示，法兰盘的壁厚经过强度校核，在满足螺栓压紧力、管路内压作用下的强度要求的同时，尽可能控制了零件的整体重量，盘体与凸耳、下端止口的衔接位置都做了圆角过渡，减少应力集中，避免机床长期运行过程中受振动影响出现结构裂纹。

　　在实际机床运维场景中，这类法兰结构的拆卸维护也较为便捷，当需要清理管路、更换密封件时，仅需拆除三个凸耳上的螺栓即可将法兰拆下，不需要拆卸周边相邻的其他管路组件，能有效缩短设备维护的停机时间。法兰的密封槽尺寸按照常规静密封标准设计，可直接采购标准密封圈进行适配，不需要定制特殊规格的密封件，降低了备件采购与存储的成本。从加工工艺性来看，该法兰的结构适配常规的车削、钻削加工流程，盘体的内外圆、端面、密封槽、止口都可通过车床一次装夹完成主要加工，后续仅需在钻床上完成三个凸耳上的安装孔加工即可，加工工序简单，尺寸精度容易保证，适合批量生产加工，也适配机床维修时的单件测绘加工需求。
