带输送线的垂直式物料剪切回收装置

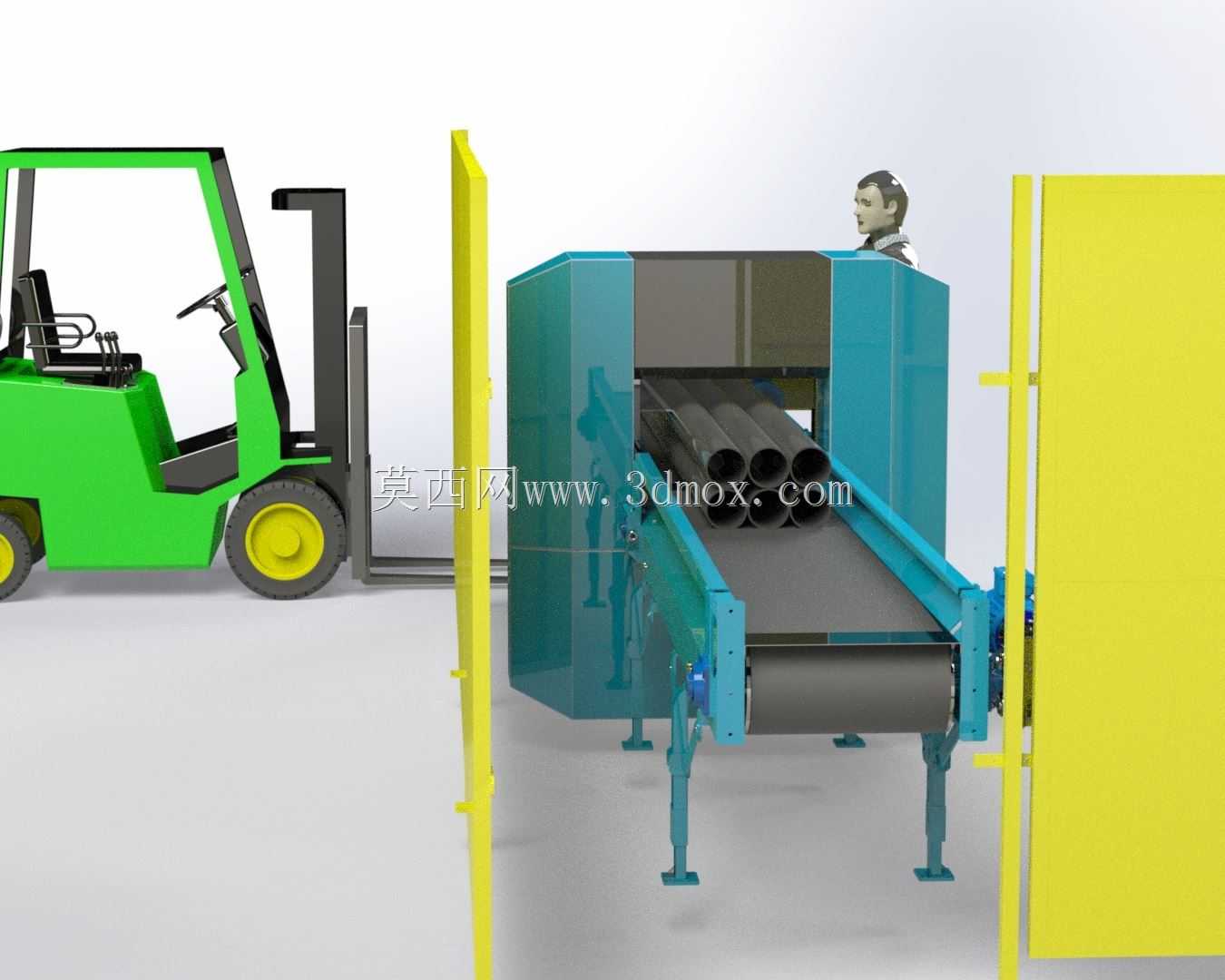

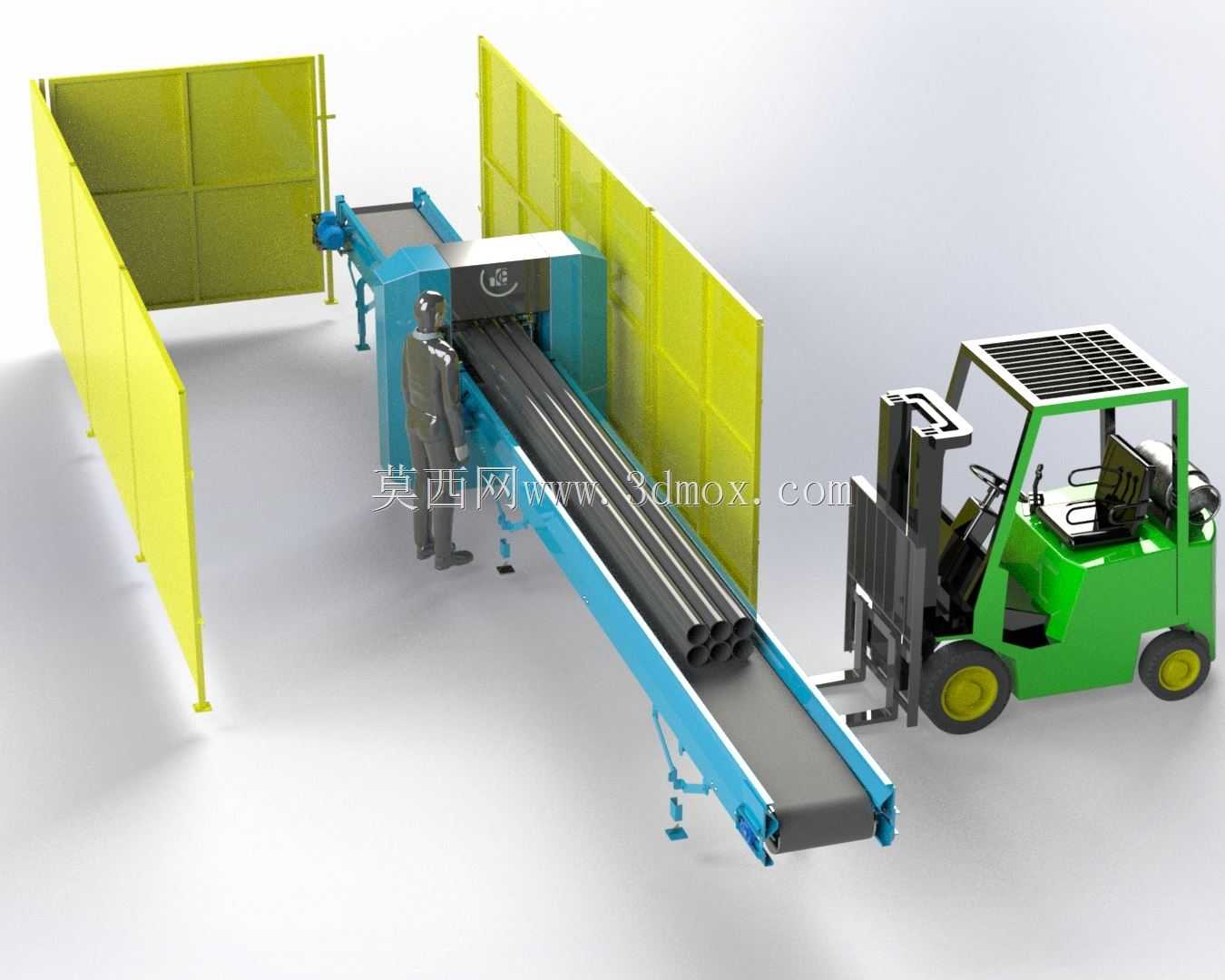

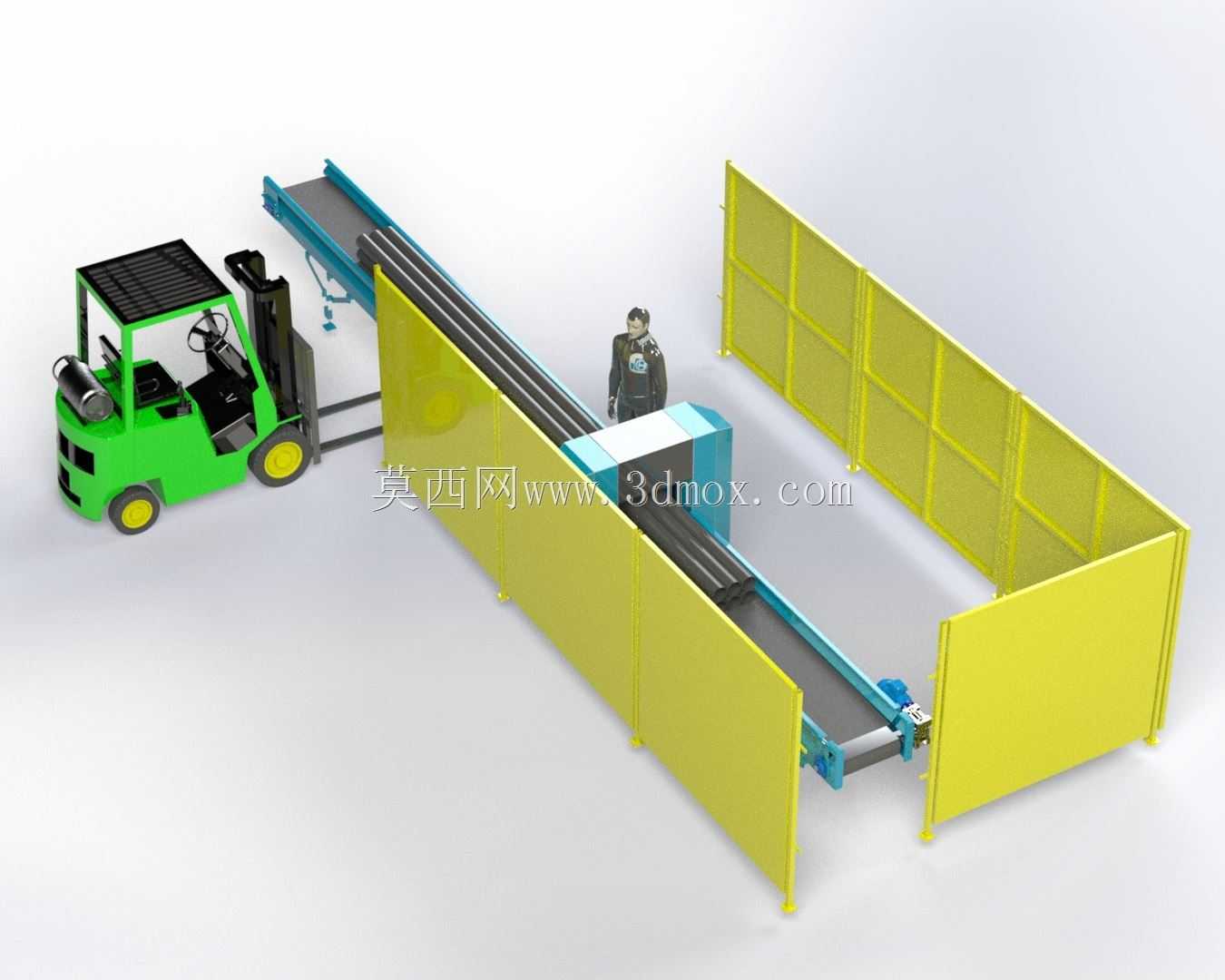

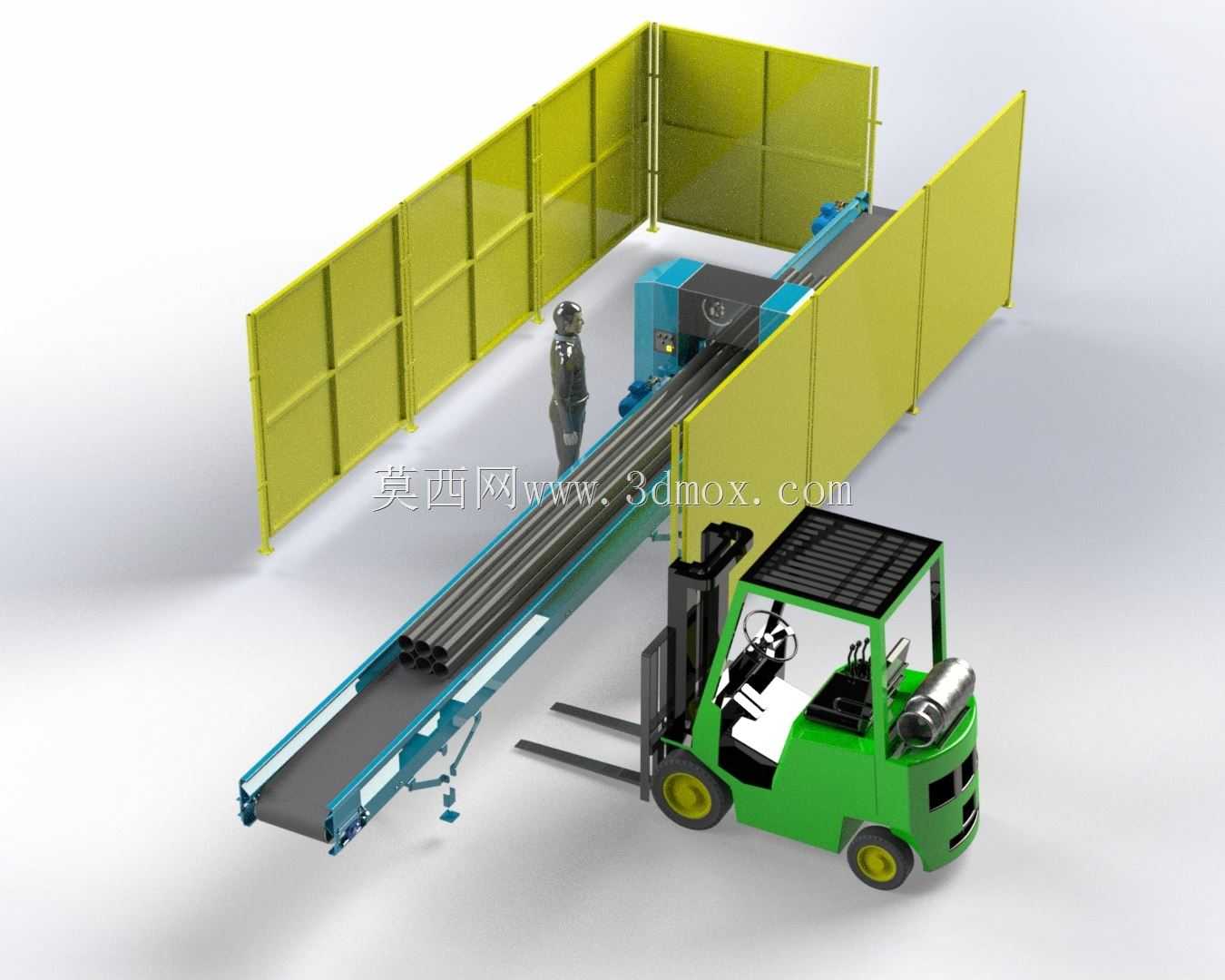

　　这套设备主要面向金属加工、型材生产车间的长尺寸余料回收场景，解决传统剪切设备无法适配连续进料、余料转运依赖人工的痛点。从现场布局来看，设备整体沿车间通道纵向排布，进料端对接型材下料工位的出料口，出料端预留足够的叉车作业空间，周边设置的黄色安全防护围板高度符合车间安全防护规范，围板与设备主体预留1.2米的检修通道，既避免无关人员误入作业区，也不影响日常维护时的工具摆放与人员操作。设备核心的剪切机构采用垂直下切的动刀结构，相比斜切式剪床，垂直剪切的刀口受力更均匀，针对壁厚不超过6mm的型钢、管材、长条板材都能实现平整断口，不会出现切口变形导致的后续压块卡料问题。进料端集成的皮带输送线采用防滑耐磨的橡胶带面，两侧设置可调式导向挡边，

　　可根据待处理物料的宽度手动调节挡边间距，适配100mm到800mm宽度范围内的长条余料，输送线的驱动辊采用包胶处理，避免金属物料与辊面直接接触造成打滑，输送速度与剪切动作做了联锁控制，当剪切刀下行时输送线自动暂停，防止物料在剪切过程中被拖动造成切口歪斜。设备的机架主体采用矩形钢管焊接成型，整体做了喷砂除锈后喷塑处理，底部设置可调式支撑脚，可根据车间地面的平整度调节设备水平度，调节行程为±50mm，无需额外做预埋基础，直接放置在硬化地面上即可完成安装，安装时需要保证进料端与上游下料工位的出料高度差控制在30mm以内，避免物料输送时出现卡滞。设备的出料端直接对接物料收集区，剪切后的定长料段长度可通过调节挡料块的位置进行调整，

　　调整范围在200mm到1200mm之间，剪切完成的料段直接落在出料端的托盘上，待托盘装满后可由叉车直接叉走转运至压块工位，无需人工二次搬运，大幅降低废料处理环节的人工劳动强度。从结构设计细节来看，剪切刀的安装座采用燕尾槽导向结构，配合两侧的可调式压条，可快速调整刀口间隙，针对不同厚度的物料调整间隙时无需拆卸整体刀架，仅需松开压条螺栓调整到位后锁紧即可，单次调整时间不超过10分钟。设备的液压站集成在剪切主机的侧方，整体做了封闭护罩防护，护罩上预留散热通风口与检修门，日常更换液压油、清理滤芯时仅需打开检修门即可操作，液压管路采用硬管与软管结合的排布方式，活动部位采用高压软管连接，固定部位采用无缝钢管排布，

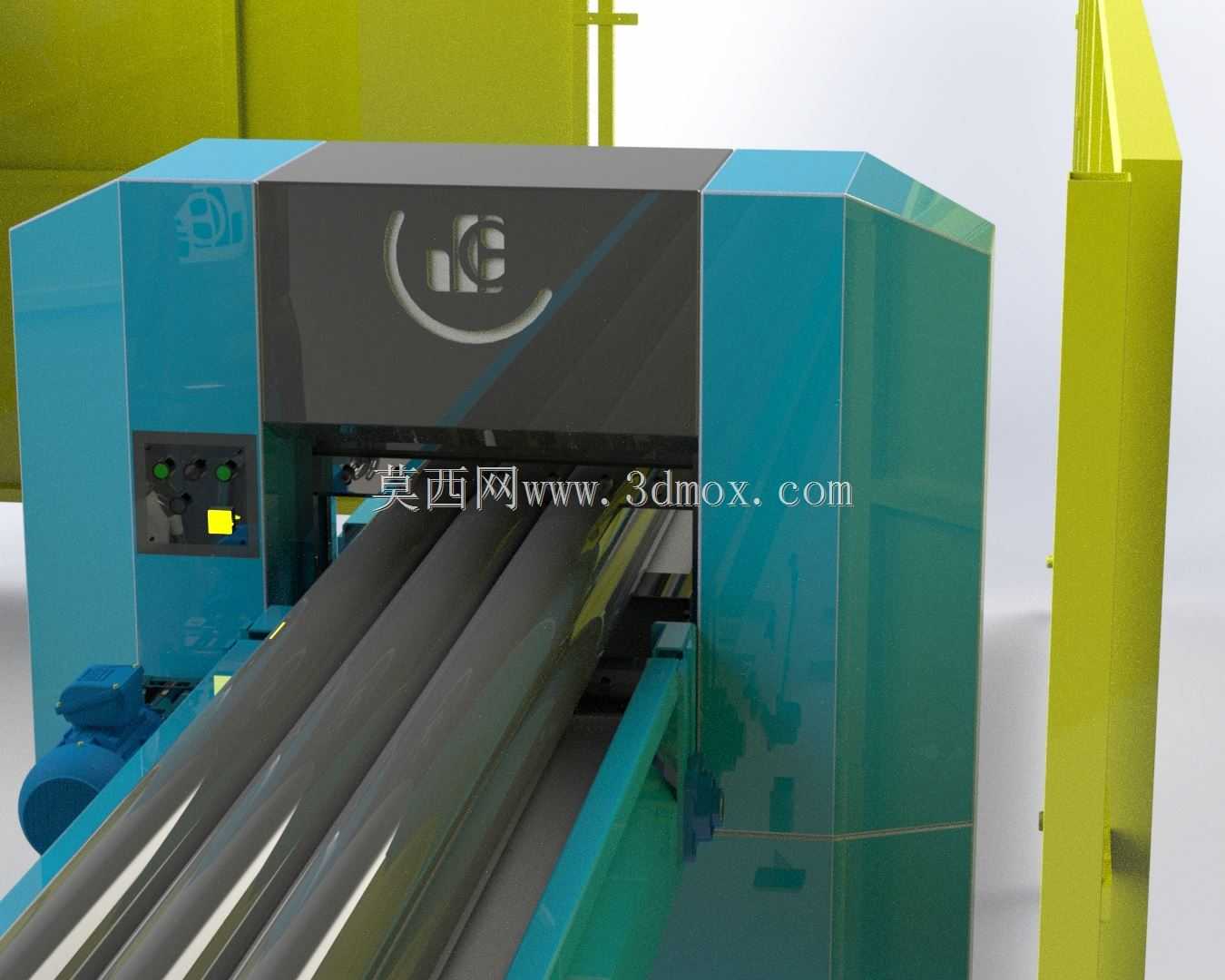

　　管路接头处都设置了防渗漏密封结构，避免长期运行后出现液压油渗漏污染车间地面的问题。安全防护方面，除了周边的固定式防护围板，在剪切作业区的进料口位置设置了光电保护装置，当有人员肢体误入作业区时，设备会立即停止剪切动作并触发报警，同时设备的操作面板设置在防护围板外侧的安全位置，操作人员无需进入防护区即可完成所有操作，操作面板上设置了紧急停止按钮，按钮采用大尺寸红色蘑菇头设计，触发后可直接切断设备主电源，避免故障扩大。在实际车间应用中，这套设备可直接对接型材锯切、冲压生产线的余料出料口，实现余料从产生到剪切定长、收集转运的全流程无人化处理，相比传统的人工手持切割设备处理余料的方式，处理效率可提升4倍以上，同时也避免了人工切割时的火花飞溅、切割精度差的问题。设备的整体安装长度约为8.5米，宽度约为2.2米，主机部分高度约为2.8米，安装时需要预留顶部至少0.5米的吊装维护空间，方便后期更换剪切刀、检修液压部件时的吊装作业。输送线的支架采用分段式螺栓连接结构，运输时可拆分为多个分段，进入车间后再进行组装，无需担心车间大门宽度不足导致的进场问题，组装时仅需按照定位标记对齐连接法兰，拧紧连接螺栓即可完成拼接，拼接后的输送线直线度误差不超过2mm/m，保证物料输送时不会出现跑偏问题。
