车床用金刚石表面光整加工工具结构

　　在普通卧式车床的金属切削加工环节，很多从业者都会遇到车削完成后工件表面粗糙度达不到装配要求的问题，尤其是轴类、套类零件的外圆、内孔表面，精车后往往残留细微的走刀纹路，若后续安排磨削工序，不仅需要额外周转设备，对于小批量维修、单件试制的场景来说，加工周期和成本都会明显提升，这款金刚石光整工具就是针对这类场景设计的机加工附具，可直接安装在车床刀架上，在车削工序完成后无需拆卸工件，直接完成表面挤压抛光作业。

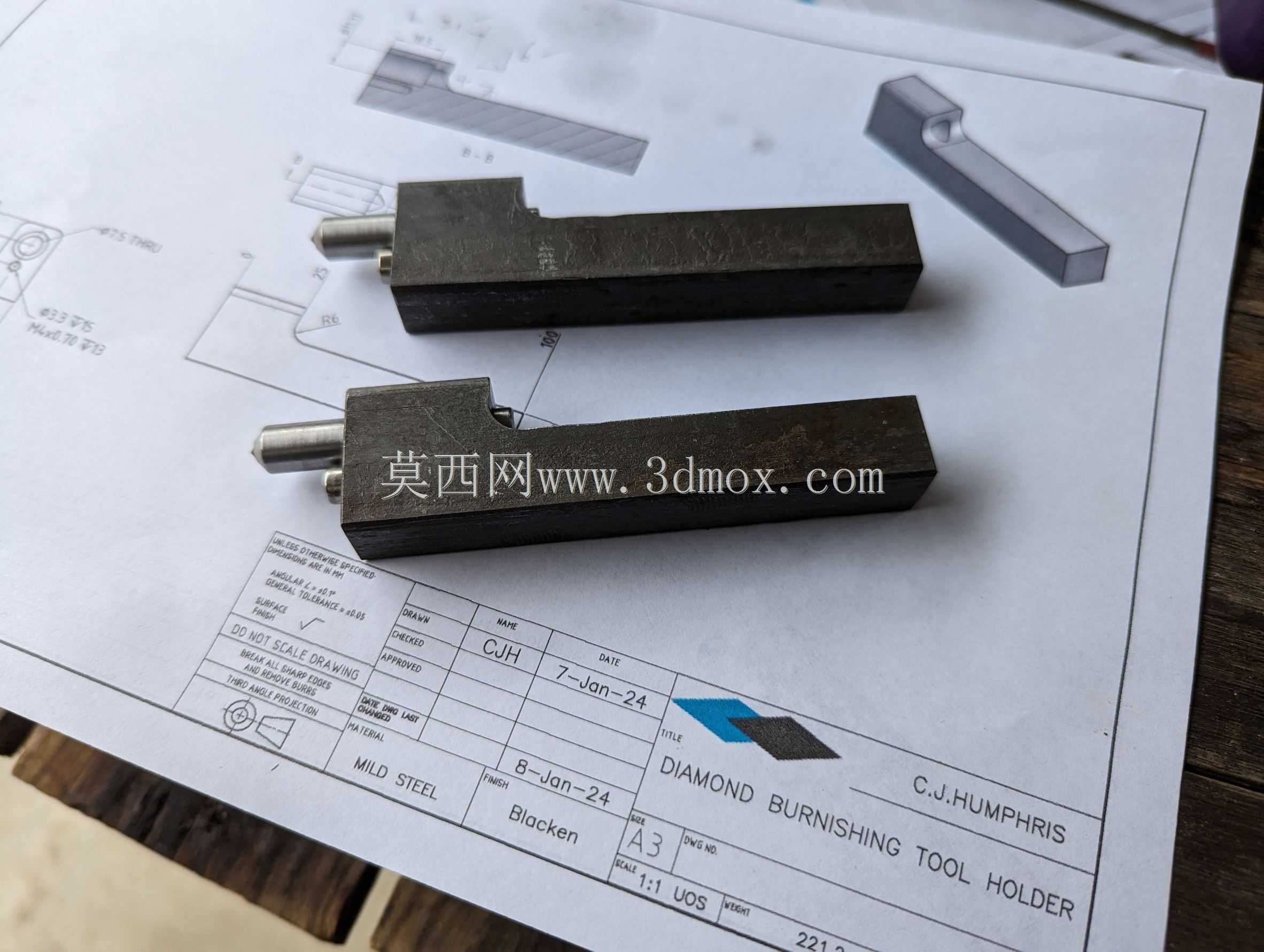

　　从结构设计来看，这款工具采用整体方钢刀体作为承载基体，刀体截面尺寸匹配标准车床方刀架的装夹槽规格，装夹时无需额外制作过渡垫块，直接通过刀架压板压紧即可完成固定，刀体长度控制在普通卧式车床小刀架的行程允许范围内，加工时不会与卡盘、尾座产生运动干涉。刀体前端伸出的金刚石修整头采用过盈配合压装在刀体的定位孔内，头部伸出长度经过精确计算，既保证加工时有足够的避让空间，不会让刀体剐蹭已加工表面，又能避免伸出过长导致刚性不足，加工时产生振纹。

　　实际使用时，这款工具的工作逻辑和普通外圆车刀的装夹逻辑一致，将刀体压紧在方刀架上后，调整金刚石头部的接触高度，使其与工件回转中心等高，在工件完成精车工序后，不需要更换工件装夹状态，直接将刀架转位到该工具的工位，设定合适的进给量和主轴转速，让金刚石头部以恒定压力接触工件旋转表面，通过金刚石的高硬度对工件表面的微观凸起进行挤压刮研，将车削残留的刀纹凸峰压平到凹陷处，从而快速将工件表面粗糙度提升一个到两个等级，对于低碳钢、中碳钢、有色金属等常见车削材料都有不错的光整效果。

　　不同于砂轮、砂带类的抛光附件，这款金刚石工具没有高速旋转的磨具部件，不需要额外的动力输入，完全依靠车床本身的主轴旋转和刀架进给完成作业，结构上没有易损的传动部件，日常使用仅需要注意避免金刚石头部受到磕碰，在加工不同硬度的材料时，只需要调整进给速度和接触压力即可适配，不需要更换工具头部。工具的刀体上做了定位平面设计，每次装夹时只要将定位平面贴紧刀架的定位侧面，就能保证金刚石头部的工作角度一致，不需要反复对刀调整，对于批量零件的光整加工来说，能有效减少辅助工时。

　　从安装边界来看，这款工具的刀体宽度、高度都符合CA6140这类普通卧式车床的刀架装夹尺寸上限，装夹后刀具的悬伸长度控制在刀体截面高度的1.5倍以内，保证了加工时的整体刚性，即使在较大的接触压力下，刀体也不会产生让刀变形，能够保证光整后的工件尺寸一致性。金刚石头部的圆弧半径经过优化设计，既不会因为圆弧过小导致工件表面产生划痕，也不会因为圆弧过大导致接触面积过大，增加机床进给的负载，在普通车床的额定进给推力下，就能实现稳定的光整加工。

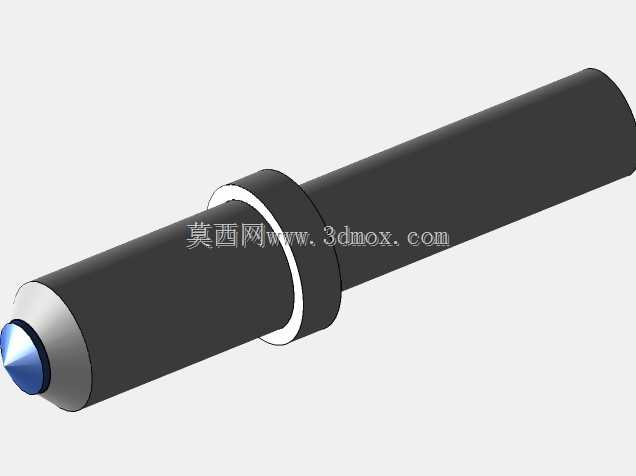

　　在实际生产场景中，这类工具尤其适合设备维修、工装夹具制作、小批量精密零件加工的场景，很多车间没有外圆磨床的情况下，依靠这款工具就能在车床上完成接近磨削级别的表面质量，加工后的工件表面不会产生磨削常见的烧伤层，表面压应力状态还能一定程度提升零件的耐磨性能。设计这款工具的三维结构时，重点还原了刀体的装夹定位面、金刚石头部的安装位置、刀体的倒角去锐细节，所有尺寸都按照实际加工的装夹需求做了适配，结构上没有冗余的设计，完全贴合车间实际使用的加工习惯，不管是用于加工工艺方案的模拟，还是用于工装设计的参考，都能直接对应实际加工的装夹状态，不会出现结构和实际机床不匹配的问题。
