CA6140车床用同步皮带与滑轮结构设计

　　在普通卧式车床的进给传动系统改造与原厂备件替换场景中，同步带传动结构的应用占比逐年提升，CA6140作为国内机械加工车间保有量最高的普通车床型号，其主轴箱到进给箱的传动链路中，原有的三角带传动存在滑差率不稳定、传动比精度不足、长期运行张紧力衰减快的问题，更换为同步带与配套带轮结构，可有效解决低速进给时的爬行问题，保障螺纹加工、端面精车时的进给精度一致性。这套同步带与滑轮结构的设计，首先要匹配CA6140车床原有安装位的边界尺寸，带轮的安装轴径需严格对应原传动输出轴的轴径公差，键槽尺寸符合GB/T 1095的平键配合要求，轮体的轴向定位台阶高度要适配原有轴端挡圈的安装空间，避免安装后与主轴箱端盖、进给箱输入侧的密封结构发生干涉。

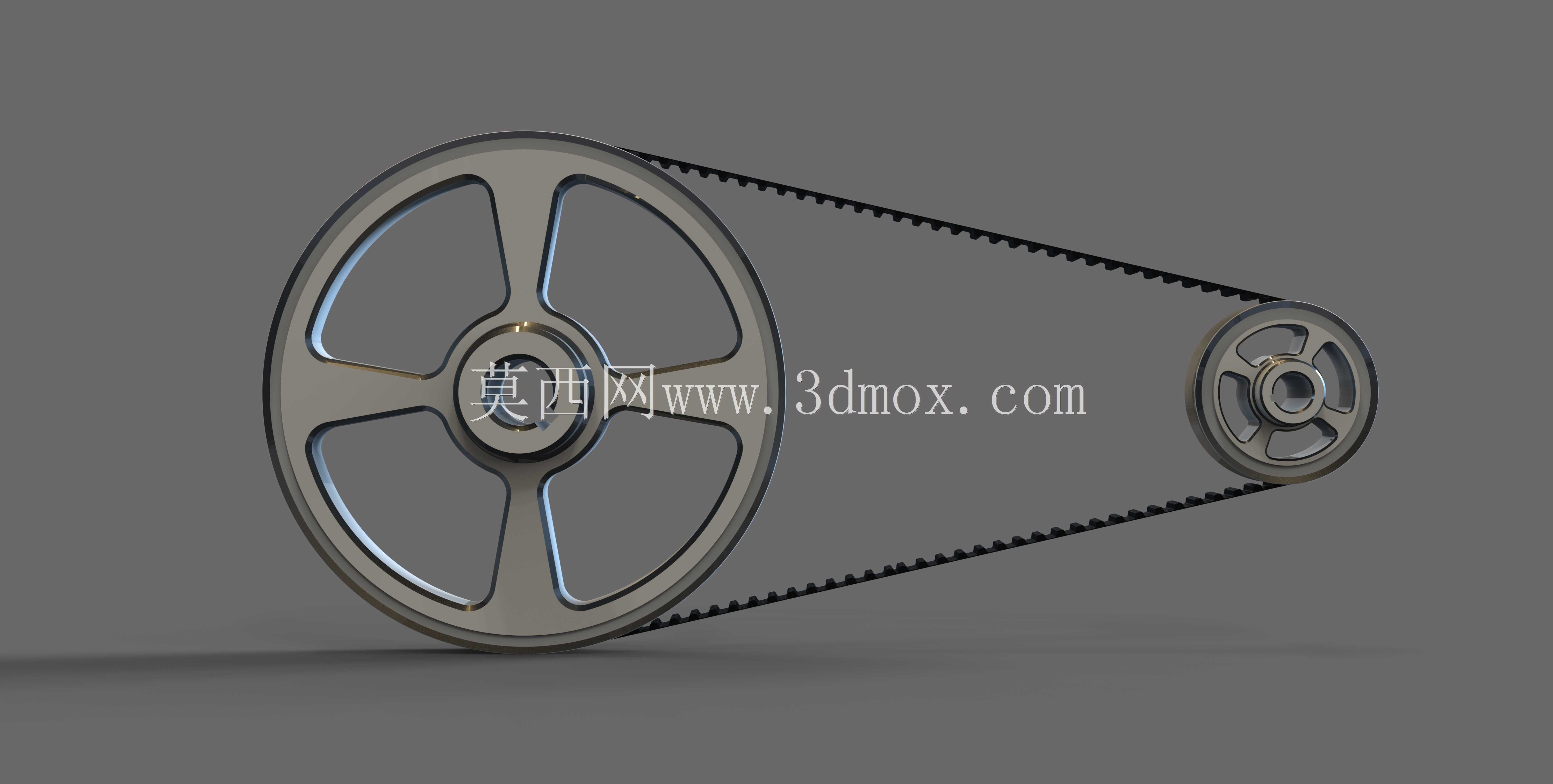

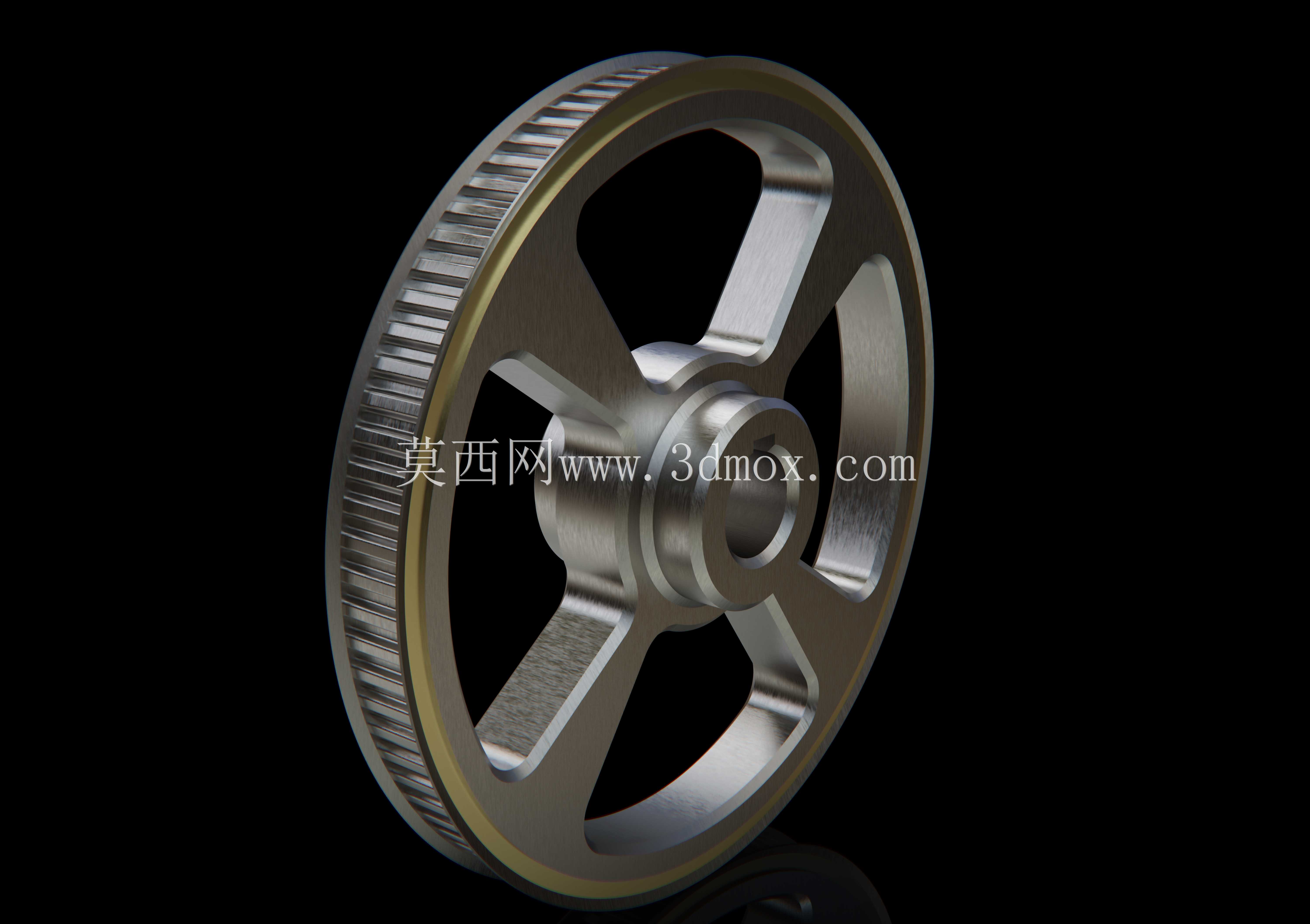

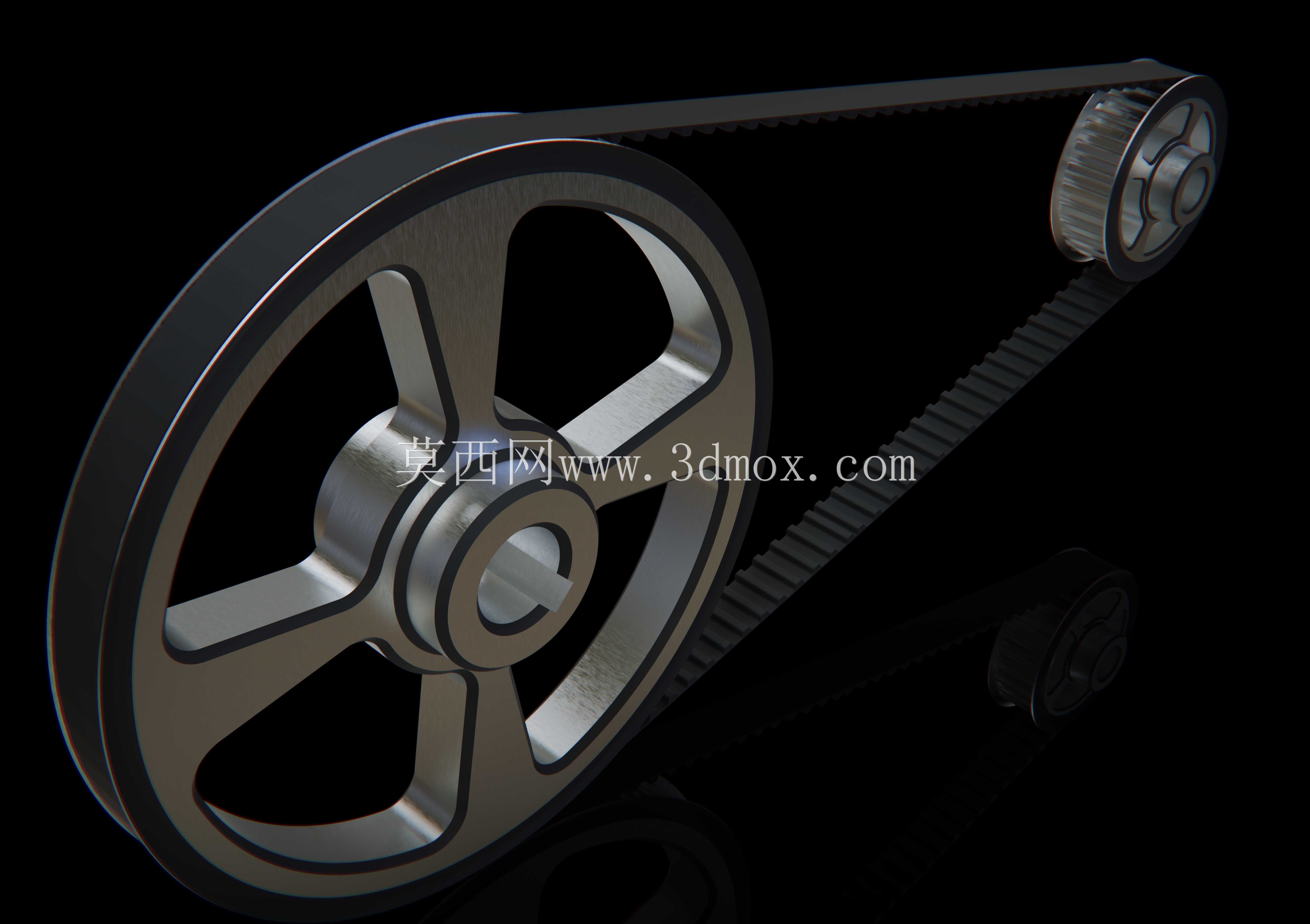

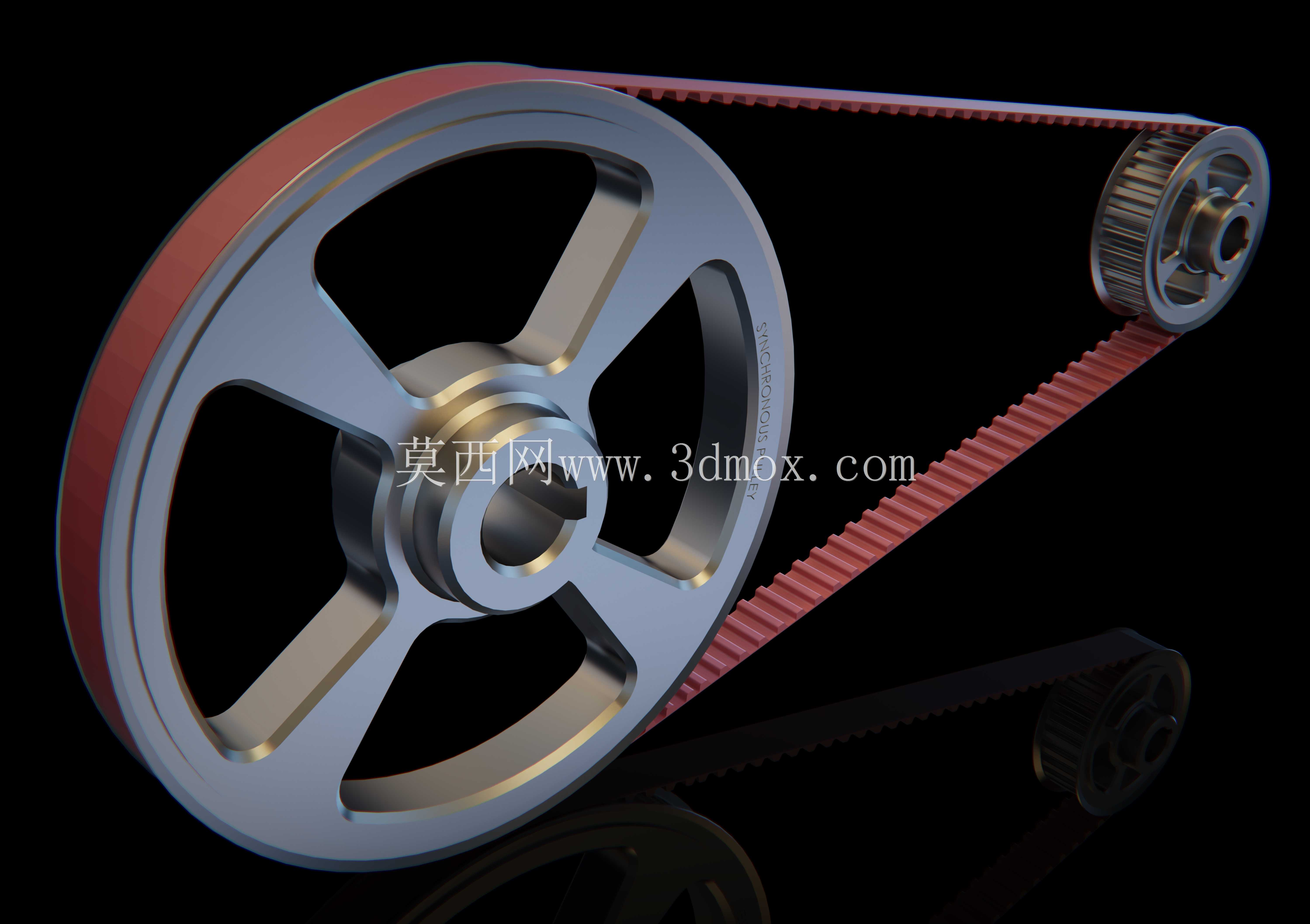

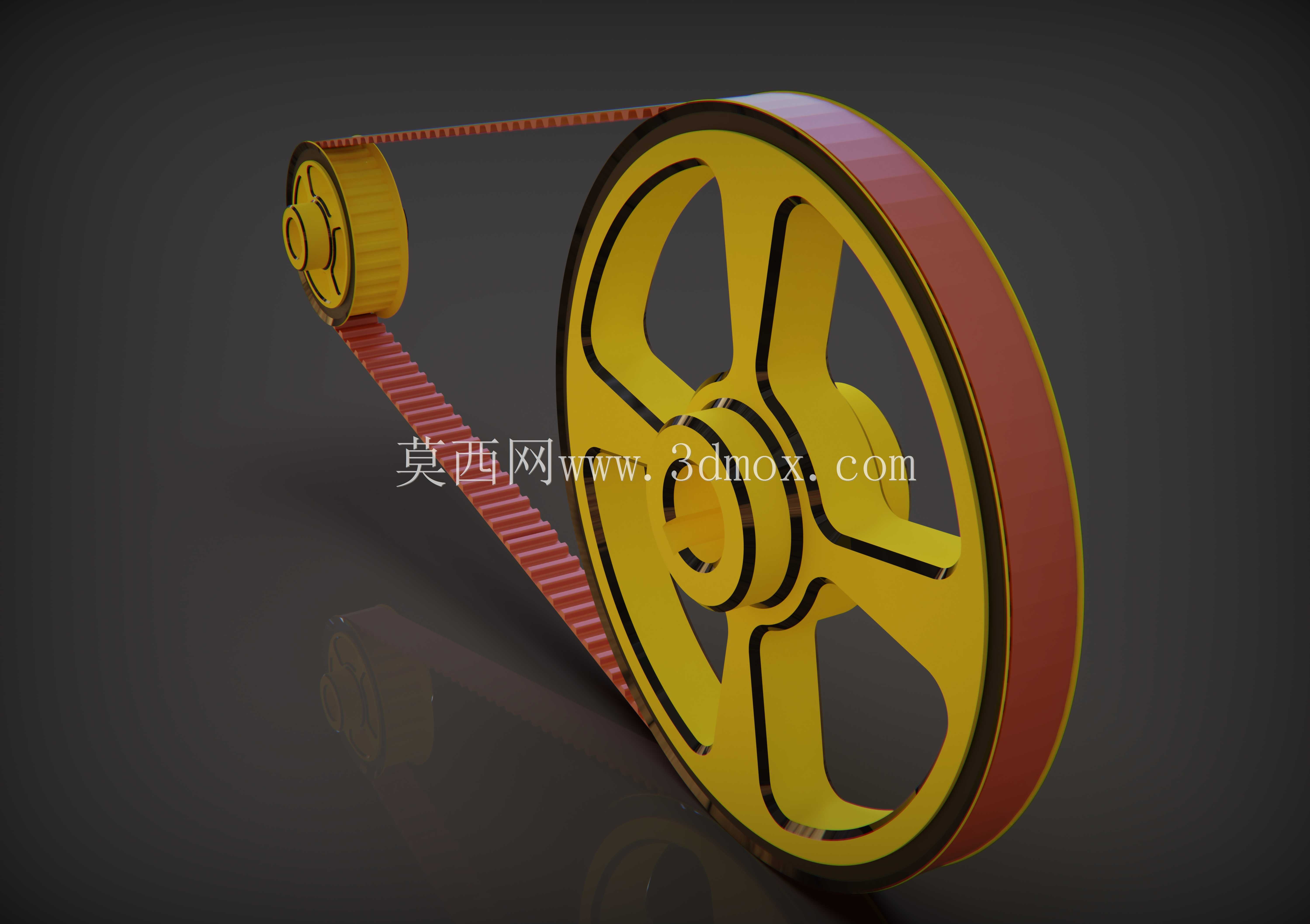

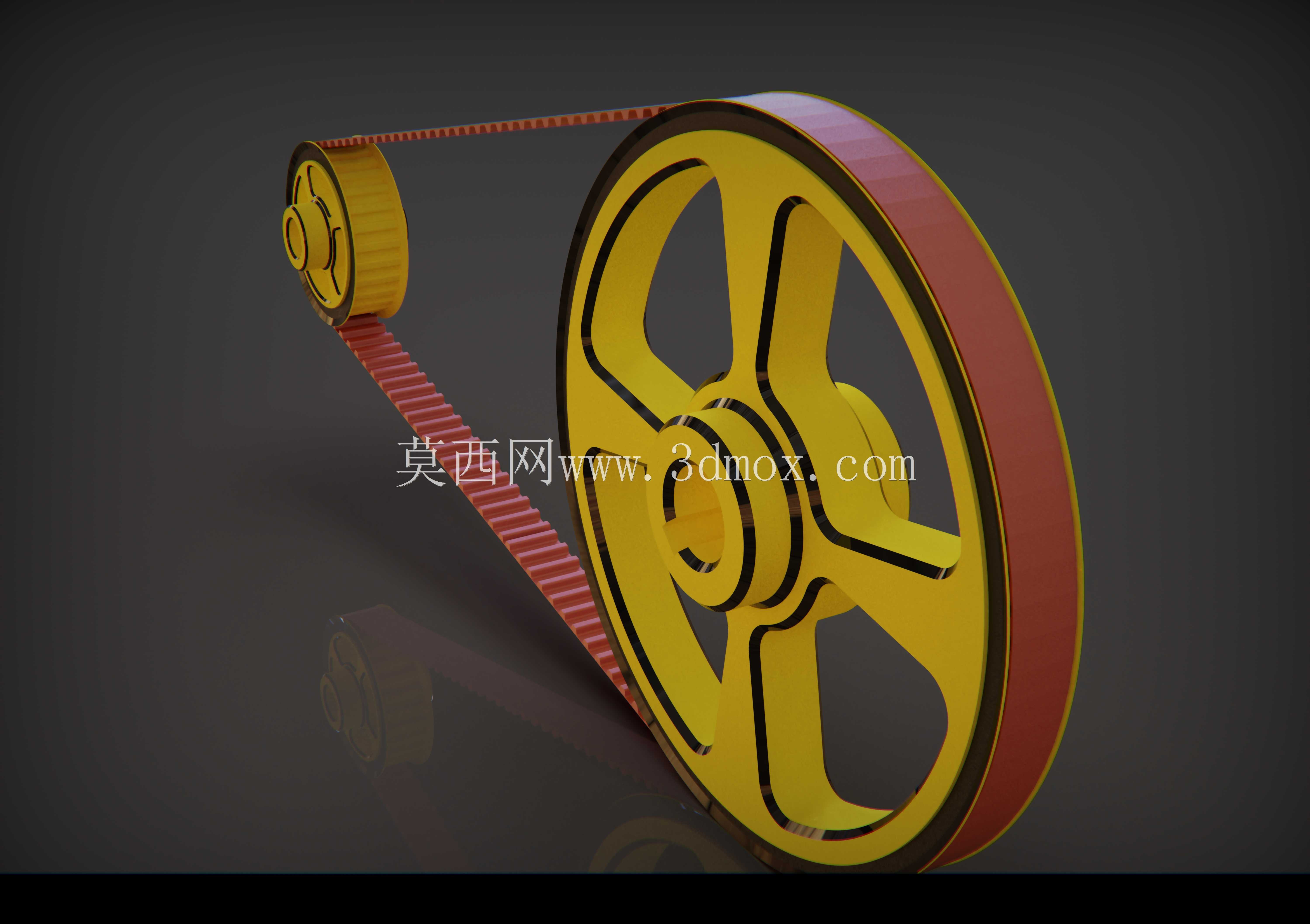

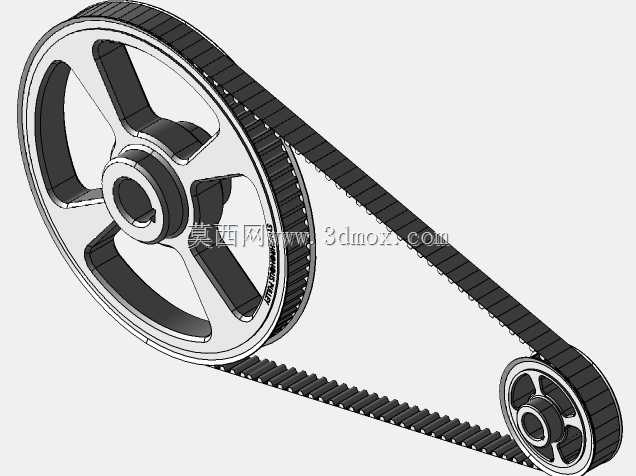

　　轮体采用辐板式结构设计，而非实心轮结构，主要是为了在保证轮体刚度的前提下降低转动惯量，减少车床启停过程中传动链路的惯性冲击，五根辐条的分布角度经过动平衡校核，确保带轮在额定转速1440r/min的运行工况下，径向跳动量控制在0.02mm以内，避免高速转动时引发的皮带抖动、异常磨损问题。带轮的齿形采用圆弧齿同步带适配齿形，相比梯形齿，圆弧齿的齿面应力分布更均匀，承载能力提升30%以上，齿侧间隙控制在0.1mm以内，既保证传动时无背隙，又能避免齿形过盈配合导致的安装困难、运行发热问题。轮缘位置设计有挡边结构，双侧挡边的高度高出带齿顶面1.5mm，可防止同步带在运行过程中出现跑偏、掉带的故障，尤其是在车床频繁正反转进行螺纹车削加工时，

　　挡边结构能有效约束皮带的轴向窜动，保障传动稳定性。带轮的中心轮毂部分做了加长设计，轮毂长度与轴径的比值控制在1.2:1，增大与传动轴的配合接触面积，降低配合面的比压，避免长期传递扭矩时出现轴孔磨损、键槽滚键的故障，轮毂端面设计有沉头螺钉孔，可配合轴端挡圈实现轴向锁紧，锁紧后的预紧力经过核算，可覆盖额定传动扭矩下的轴向窜动力。同步带的选型匹配了带轮的齿距参数，带宽适配带轮的轮缘宽度，带体采用氯丁橡胶加玻璃纤维抗拉层的结构，背部的尼龙包布层可降低与张紧轮接触时的摩擦系数，在车床的润滑油气、切削液飞溅的工作环境下，带体的抗老化、抗油污性能可满足3年以上的使用寿命要求。设计过程中还核算了带轮与同步带的包角参数，

　　在CA6140原有中心距不变的情况下，小带轮的包角可达到120度以上，满足同步带传动的最小包角要求，无需额外增加张紧轮结构，直接替换原有三角带轮即可完成改造，降低现场改装的加工工作量。轮体的加工工艺要求方面，齿形部分采用滚齿加工后做表面氧化处理，齿面粗糙度控制在Ra1.6，既降低齿面与带齿的摩擦损耗，又能防止车间潮湿环境下的轮体锈蚀，辐板与轮毂、轮缘的过渡位置做了R3的圆角过渡，避免应力集中导致的轮体开裂问题，在带轮承受冲击载荷比如车床过载打刀时，过渡圆角可分散应力，保障轮体结构强度。这套结构在实际应用中，除了CA6140车床的主进给传动改造，也可适配同规格的其他普通卧式车床的传动系统升级，安装时无需改动原有设备的安装基面，仅需更换带轮、替换对应规格的同步带，调整好张紧力即可投入使用，张紧力的调整可通过原有电机座的调节螺栓完成，张紧力的控制标准以皮带下压10mm时的作用力符合对应带宽的张紧力要求即可，避免过张紧导致的轴承受力过大、皮带过早疲劳失效。
