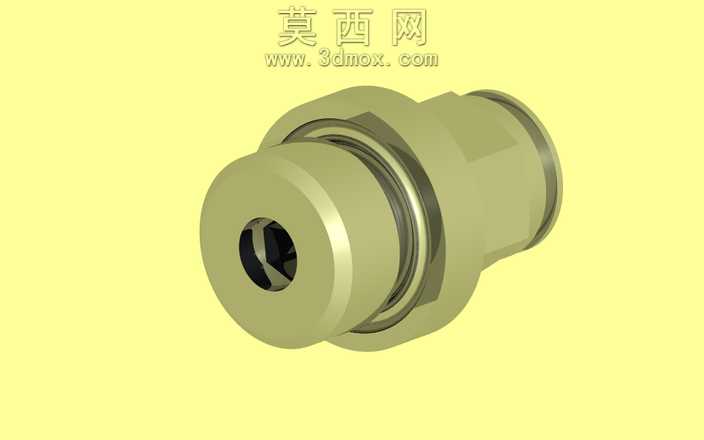

气动快插式直通管接头三维结构设计

本作品为气动管路系统用直通快插管接头三维建模成果，建模过程依托参数化三维设计软件完成，全程遵循气动接头行业通用设计规范，保证各结构尺寸匹配对应通径管路的装配公差要求。建模初期先梳理直通接头的功能逻辑：该类接头需实现两端管路的直线连通，同时具备快插免工具装配、密封可靠、耐压耐温的使用特性，因此首先绘制核心回转体截面草图，以接头中心轴线为旋转基准，通过回转特征生成接头主体基体结构，主体外表面设计六角拧动位，方便安装时使用扳手施加拧紧力矩，避免装配打滑。针对快插端结构，依次建模内部的卡紧爪、密封胶圈、定位挡圈、释放环等嵌套部件：卡紧爪采用带内齿的弹性结构建模，保证插管插入后可自动卡紧管壁防止脱出；密封胶圈采用弹性体材质模拟，建模时预留合理压缩量，保证管路插接后实现径向密封无泄漏；释放环设计为外露按压结构，建模时保证其与卡紧爪的联动行程匹配，按压释放环即可撑开卡紧爪实现管路快速拆卸。另一端外螺纹连接端建模时严格遵循通用管螺纹标准参数，螺纹牙型、螺距、公差带均符合行业规范，螺纹根部设计退刀槽结构，保证螺纹加工可实现性，同时增加密封垫圈安装位，提升螺纹端连接密封性。渲染阶段采用金属黄铜材质作为接头主体材质，调整材质粗糙度、金属度参数还原金属机加工后的哑光金属质感，密封件采用深色橡胶材质，通过材质差异清晰区分不同功能部件；场景采用柔和漫射光源，多角度打光避免结构死角阴影，清晰展示接头的内外嵌套结构、各部件配合关系。整体建模过程严格遵循装配逻辑，各部件间保留合理装配间隙，无结构干涉问题，所有结构特征均对应实际加工工艺要求，无无法落地的异形结构，可直接用于气动管路系统的装配验证、产品选型展示、工程出图参考，也可作为流体管路设计的标准件调用，适配各类气动设备、液压回路的管路连接场景，模型结构完整，细节还原度高，可直观展示快插直通接头的工作原理与装配关系。
