8英寸重载万向带刹工业脚轮结构设计

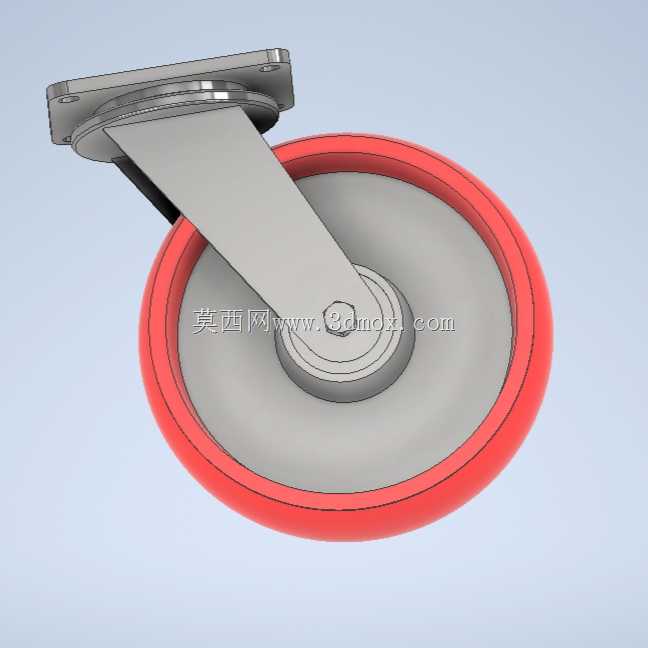

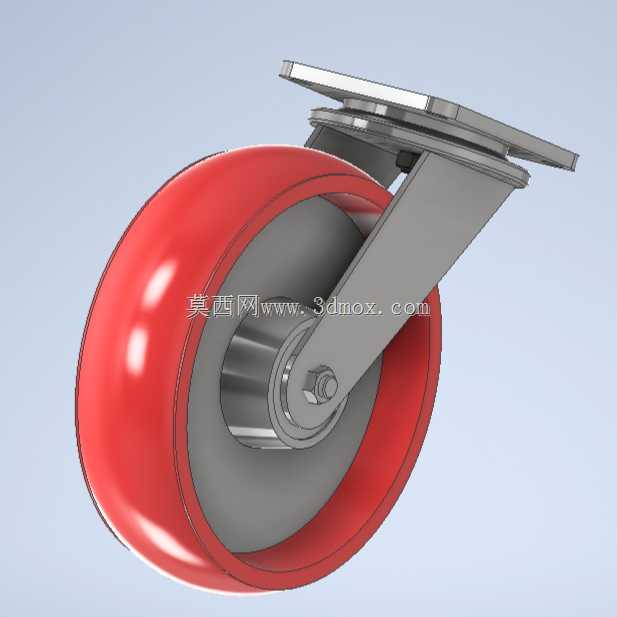

　　这款8英寸万向脚轮的结构设计，首先要匹配工业场景里各类移动设备的行走支撑需求，常见的应用场景覆盖车间周转推车、中型机床附件移动架、仓储轻型货架、工装夹具转运台这类需要频繁移位又要保证停放稳定的设备端。从实际使用逻辑出发，脚轮作为设备与地面的直接接触部件，首先要解决的是行走顺畅度、转向灵活性、承载可靠性以及地面适配性几个核心问题，设计时没有做冗余的花哨结构，所有结构特征都围绕实际工况的受力路径展开。

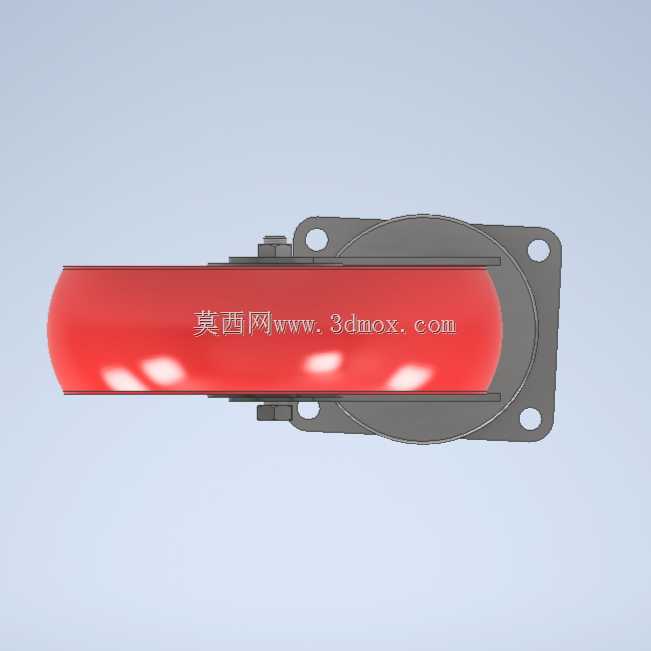

　　先看安装端的结构，顶部采用方形法兰安装板，板上预留四个对称分布的安装通孔，安装边界的孔位间距适配多数工业设备底部的通用安装孔系，不需要额外做转接板就能直接固定在设备底架的方管或槽钢安装面上，安装板的厚度做了针对性加强，避免长期受交变载荷出现安装面变形，导致脚轮偏摆卡滞。安装板下方连接回转支承结构，这个部分是实现万向转向的核心，回转副的间隙做了合理控制，既不会因为间隙过大转向时出现虚位晃动，也不会因为间隙过小导致转向阻力过大，推动设备转向时需要的推力控制在人力可轻松操作的范围内，哪怕是设备满载状态下，单人也能完成转向移位操作。

　　转向支架采用单臂斜撑式结构，这种结构相比双侧夹板结构，在保证同等承载强度的前提下，能留出更大的轮体安装空间，同时减少支架与地面杂物剐蹭的概率，支架的折弯角度经过受力校核，载荷从顶部安装板传递到轮轴位置时，应力分布均匀，不会在折弯根部出现应力集中导致支架断裂的问题，支架表面做了防锈处理，适配车间多油污、多粉尘的使用环境，长期使用也不会出现锈蚀卡滞的问题。

　　轮体部分采用双材质复合结构，内层是硬质承载轮芯，保证轮体的径向承载能力，避免重载下轮体出现压扁变形影响行走，外层是高弹性的红色聚氨酯包胶，包胶厚度经过测算，既能在经过车间地面的焊缝、小颗粒杂物、轻微坡度时起到缓冲减震作用，保护设备上的精密部件不受震动影响，又不会因为包胶过软导致行走时滚动阻力过大，同时聚氨酯材质的地面适配性强，不管是环氧地坪、水泥地面还是钢板地面，都不会出现留痕、过度磨损的问题，行走时的噪音也控制在较低水平，适合车间内部作业的噪音管控要求。轮轴位置采用自带润滑的轴承结构，不需要频繁加注润滑脂就能保证轮体转动顺畅，轴承的密封结构做了防尘设计，能阻挡车间里的铁屑、粉尘进入轴承滚道，延长轴承的使用寿命，减少日常维护的工作量。

　　从安装尺寸边界来看，8英寸的轮径设计，对应的安装高度适配多数工业设备的底部离地间隙要求，不会因为脚轮高度过高导致设备整体重心抬升影响停放稳定性，也不会因为高度过低导致设备底部容易剐蹭地面凸起。转向时的旋转半径经过优化，支架在360度回转过程中，不会和设备底部的其他结构件发生干涉，安装时只需要保证安装面下方预留足够的回转空间，就能实现全角度转向。另外这款脚轮的结构预留了刹车组件的安装位，需要停放固定时可以加装刹车块，直接锁止轮体转动和支架转向，保证设备在有坡度的地面或者作业状态下不会出现滑移，满足不同工况的使用需求。

　　在建模过程中，所有配合面的公差都按照机械加工的常规公差带设置，安装孔的位置度、回转副的同轴度、轮轴的垂直度这些关键形位公差都做了约束，模型可以直接用于后续的工程图导出、装配干涉检查，也能用于设备整体的运动仿真，模拟设备移动、转向过程中脚轮的受力和运动状态，提前排查结构干涉或者强度不足的问题。对于做设备结构设计的工程师来说，这类通用标准件的精细化模型，能减少重复建模的工作量，直接调入装配体就能完成整体布局，同时模型的结构细节完全对标实际量产的工业脚轮结构，不会出现和实物安装尺寸不符导致的装配问题，不管是用于新品开发的选型参考，还是用于教学演示的结构拆解，都能满足使用需求。
