适配Sonoff组件的DIN导轨安装托盘结构

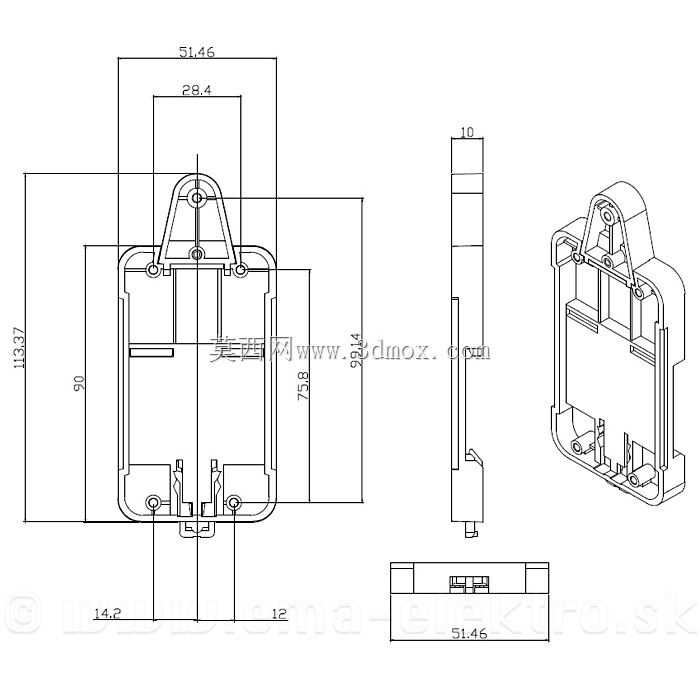

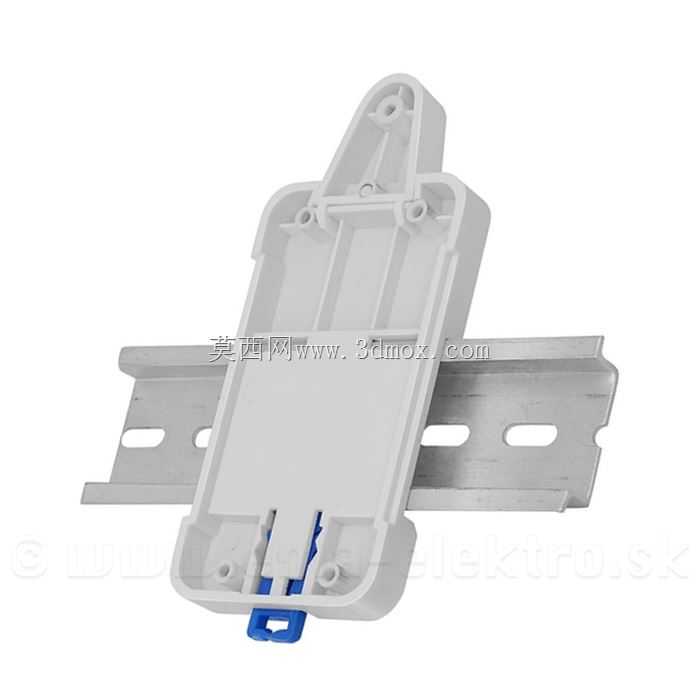

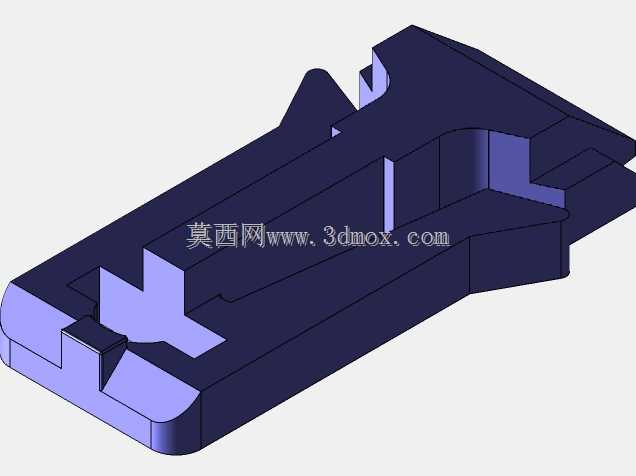

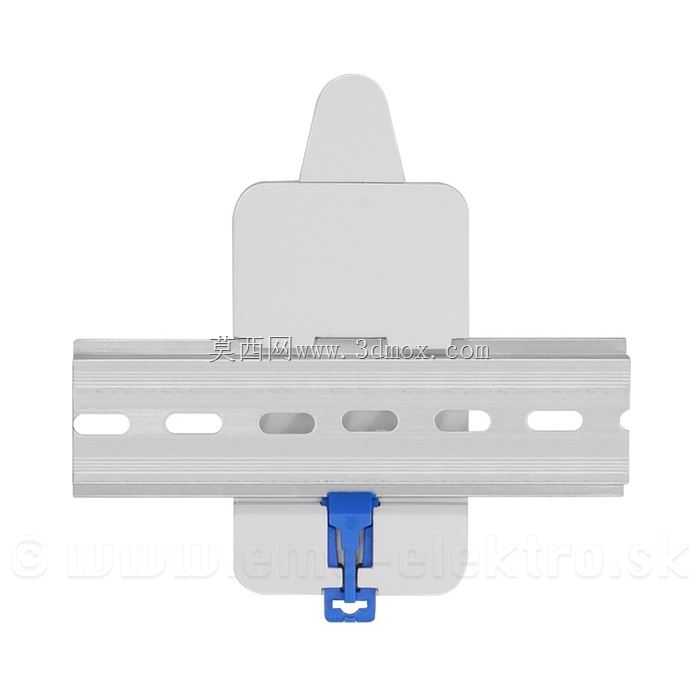

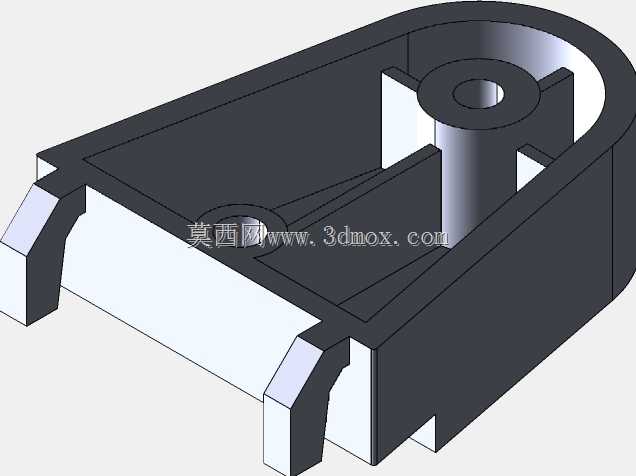

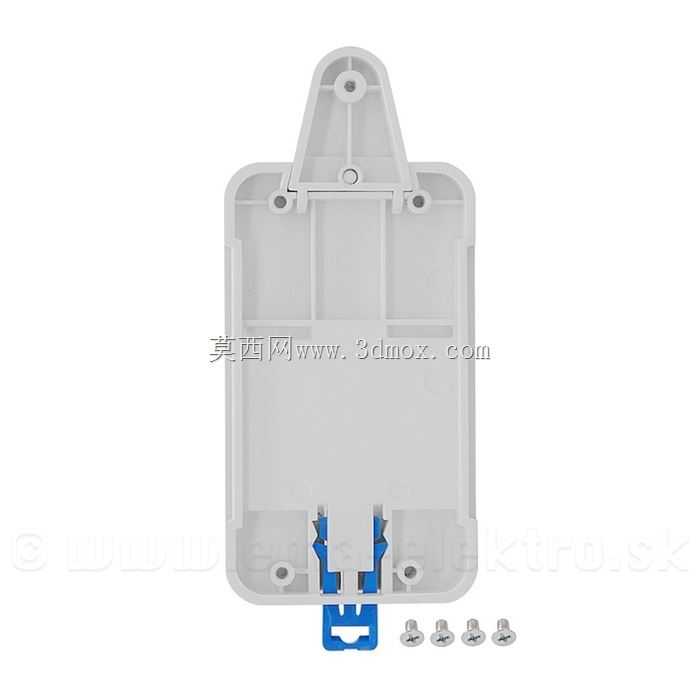

　　线路走向也能顺着导轨理线架规整布置，减少线路缠绕带来的信号干扰与安全隐患。产品的功能特性完全围绕安装可靠性与操作便捷性设计，托盘主体采用ABS材质注塑成型，材料本身具备足够的结构强度与绝缘性能，适配电气柜内的使用环境，不会因为长期通电发热出现形变，也能避免器件与金属导轨直接接触带来的漏电风险。托盘底部的导轨卡合结构采用弹性卡扣设计，蓝色的卡扣拨片是操作受力点，安装时只需要先将托盘上部卡入导轨上沿，再向下按压托盘，卡扣就会自动卡入导轨下沿完成固定，拆卸时只需要向下拨动蓝色拨片，就能让卡扣脱离导轨，整个安装拆卸过程不需要任何工具，单人几秒就能完成操作，卡扣的卡合量经过反复调校，既不会因为卡接过松导致器件在导轨上滑动移位，在低压电气柜、智能家居控制箱的内部布线与器件排布场景中，DIN导轨是目前应用最广泛的标准化安装载体，绝大多数模数化电气元件都依托35mm标准DIN导轨实现快速卡装固定，而不少民用级智能控制组件本身并未自带导轨安装结构，零散布置在柜内既占用空间，也给后期运维、线路梳理带来不少麻烦，这款适配Sonoff系列组件的导轨托盘，正是为解决这类非导轨原生器件的标准化安装问题设计的。从实际使用场景来看，不管是家庭弱电箱内的智能开关模块改造，还是小型工业控制箱内的信号采集组件排布，都可以通过这个托盘将对应型号的Sonoff器件固定在标准DIN导轨上，无需额外打孔、粘贴，完全匹配现有电气柜的安装规范，器件排布整齐度大幅提升，

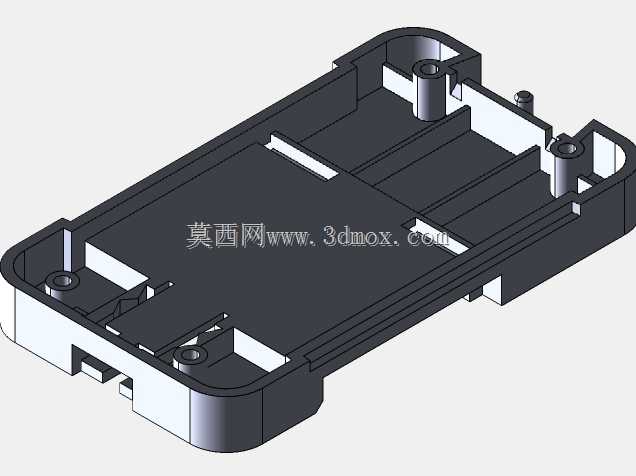

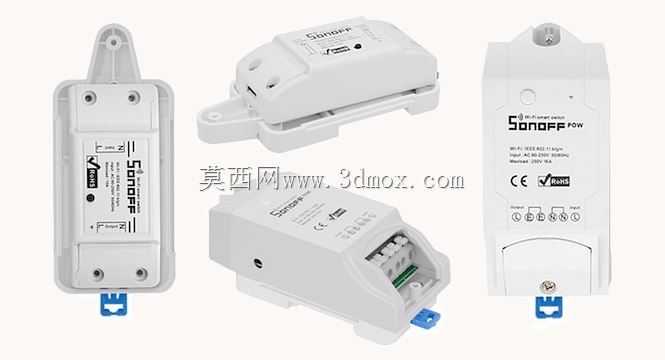

　　也不会因为卡接过紧导致拆卸困难，甚至出现卡扣断裂的问题。托盘上部的型腔完全匹配对应型号Sonoff组件的外形尺寸，BASIC、DUAL、TH10、RF、POW、TH16这几个常用型号的器件都可以精准嵌入型腔内，型腔四周预留了足够的限位筋位，器件嵌入后不会出现前后左右的窜动，同时型腔底部没有做全封闭设计，预留了对应的散热间隙，避免器件工作时产生的热量积存在托盘内部，影响器件使用寿命。从设计思路层面来看，这款托盘没有做多余的冗余结构，所有结构都服务于安装固定这一核心功能，首先是严格遵循35mm标准DIN导轨的安装尺寸规范，导轨卡槽的上下间距、卡槽深度都完全符合行业通用标准，能适配市面上所有常规的钢制、铝制DIN导轨，不存在兼容性问题。

　　其次是针对嵌入式器件的固定，没有采用螺丝、粘胶这类额外的固定方式，完全依靠型腔本身的尺寸公差与限位筋实现紧配，既减少了安装所需的配件数量，也不会在器件外壳上留下压痕或者胶痕，后期需要拆卸器件维护时也更加方便。外形尺寸与安装边界方面，托盘整体轮廓完全贴合所适配器件的外轮廓，没有向外延伸多余的结构，安装到导轨上之后，占用的导轨长度与器件本身的宽度基本一致，不会额外占用相邻器件的安装空间，在排布密集的电气柜内，能最大化利用导轨的有效安装长度，托盘的厚度方向也做了严格控制，安装后器件与导轨之间的间隙控制在合理范围，不会让器件过度突出导轨平面，适配大多数电气柜的内部深度空间，不会出现柜门关不上的问题。托盘的边角位置都做了圆角过渡处理，

　　没有尖锐的棱角，安装操作时不会划伤操作人员的手，也不会刮破器件的连接导线。在实际工程应用中，这类导轨托盘的使用频率非常高，很多非模数化的智能器件、小型传感模块都需要通过这类转接件实现导轨安装，相比定制的安装支架，这种标准化的注塑托盘成本更低，安装一致性更好，批量使用时能大幅提升柜内器件的安装效率，也能让整个柜内的排布更加规范美观，符合电气施工的验收标准。设计过程中需要重点关注的几个尺寸边界，首先是导轨卡槽的尺寸公差，必须控制在合理范围内，公差过大容易导致托盘在导轨上松动，公差过小则会出现卡装困难，甚至无法卡入导轨的问题；其次是器件型腔的尺寸，需要精准匹配对应器件的外壳尺寸，预留合适的安装间隙，既要保证器件能顺利嵌入，也要避免间隙过大导致器件晃动；最后是弹性卡扣的厚度与角度，需要通过反复的受力仿真与实际测试，保证卡扣有足够的弹性变形量，同时具备足够的结构强度，经过多次拆装也不会出现断裂或者塑性变形的问题。另外，托盘上的安装孔位也做了对应设计，型腔四周的几个小孔是对应器件本身的固定孔位，必要时也可以通过细小的尼龙扎带穿过孔位将器件进一步固定，适用于有振动的使用场景，避免器件因为长期振动从托盘内脱出。整体结构没有复杂的倒扣或者特殊结构，注塑成型的工艺性很好，不需要复杂的模具结构，量产时的成品率高，成本也能控制在合理区间，完全适合批量应用在各类电气安装项目中。
