原木分级输送锯切一体化加工设备

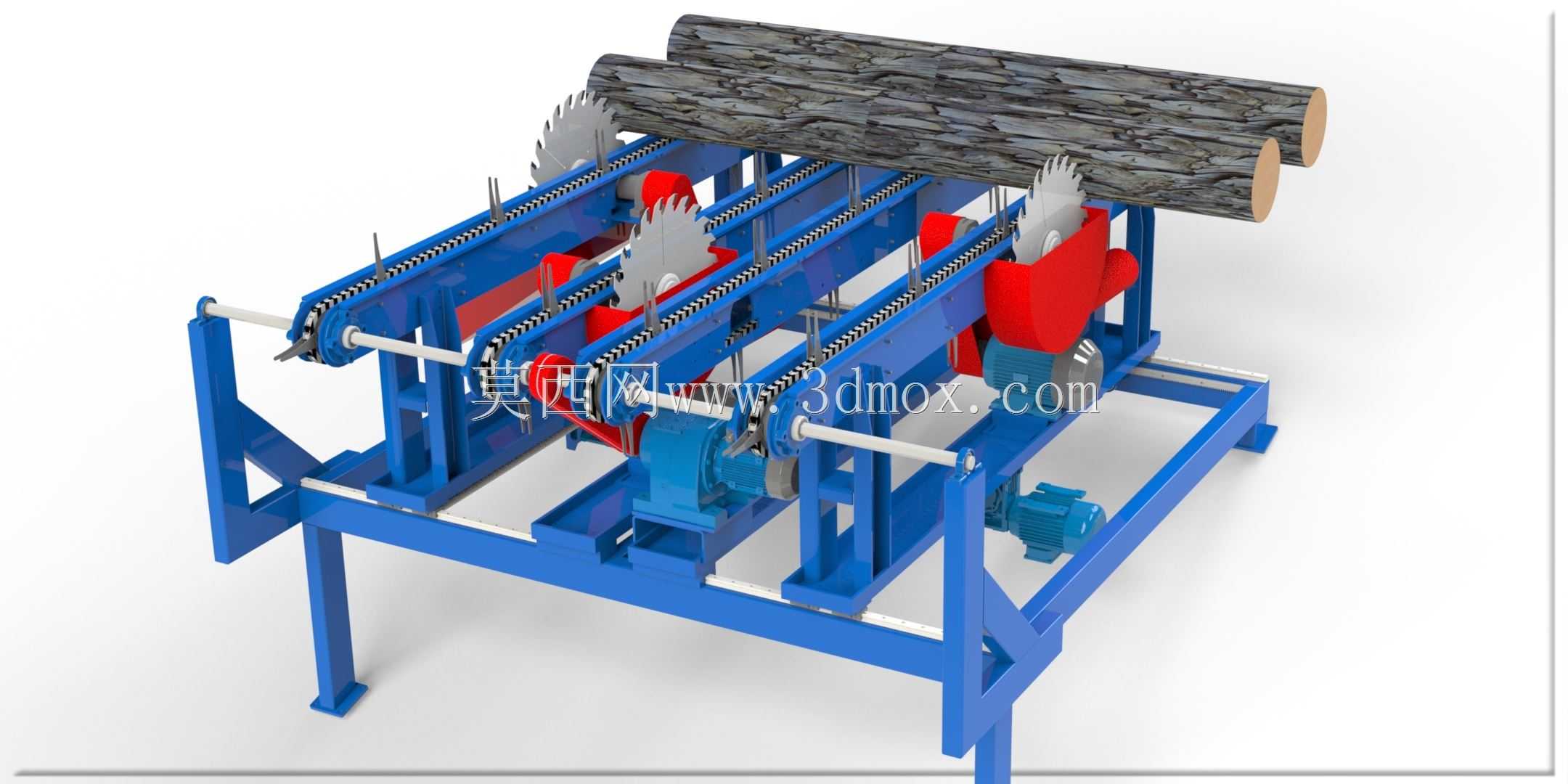

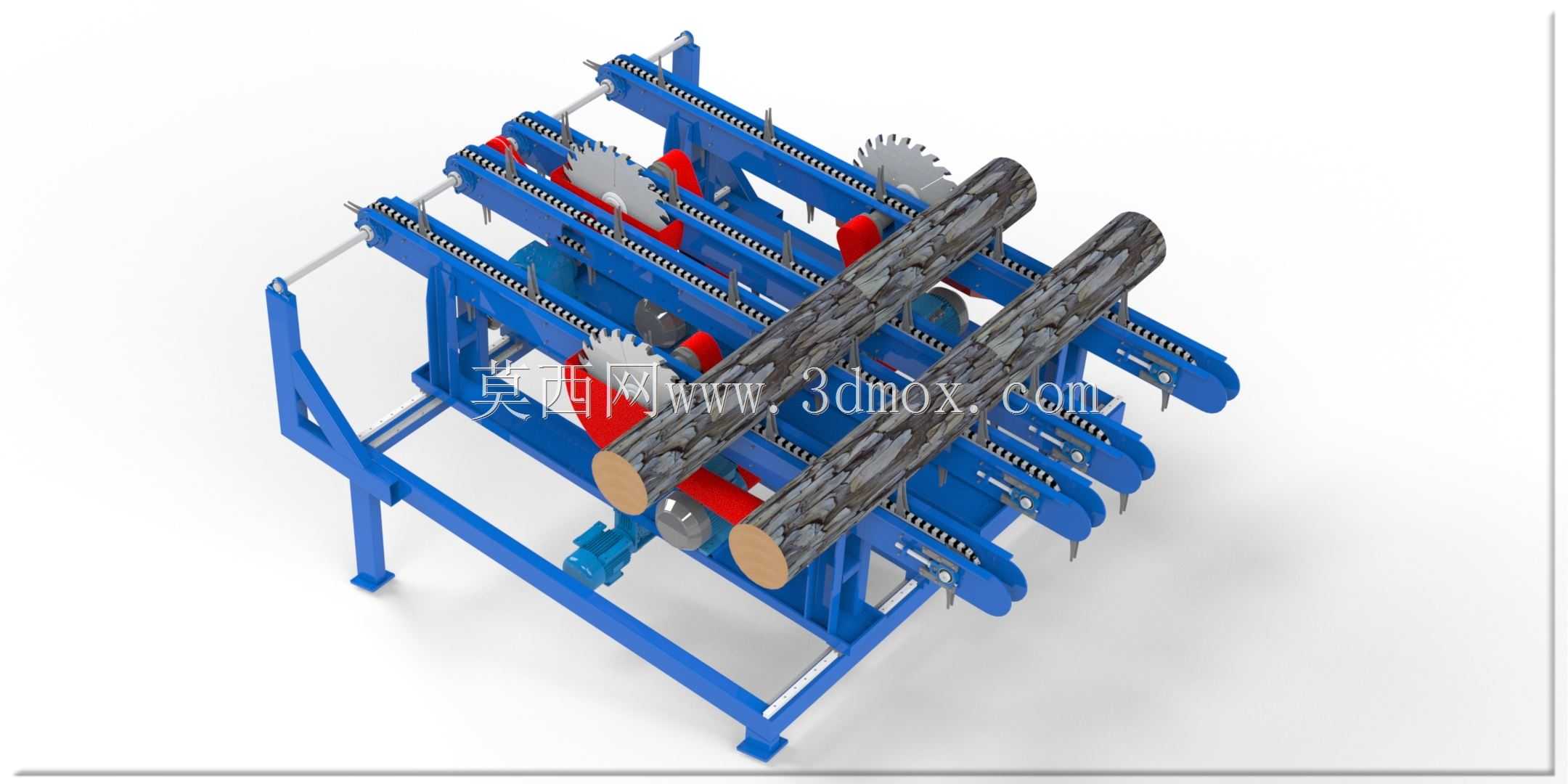

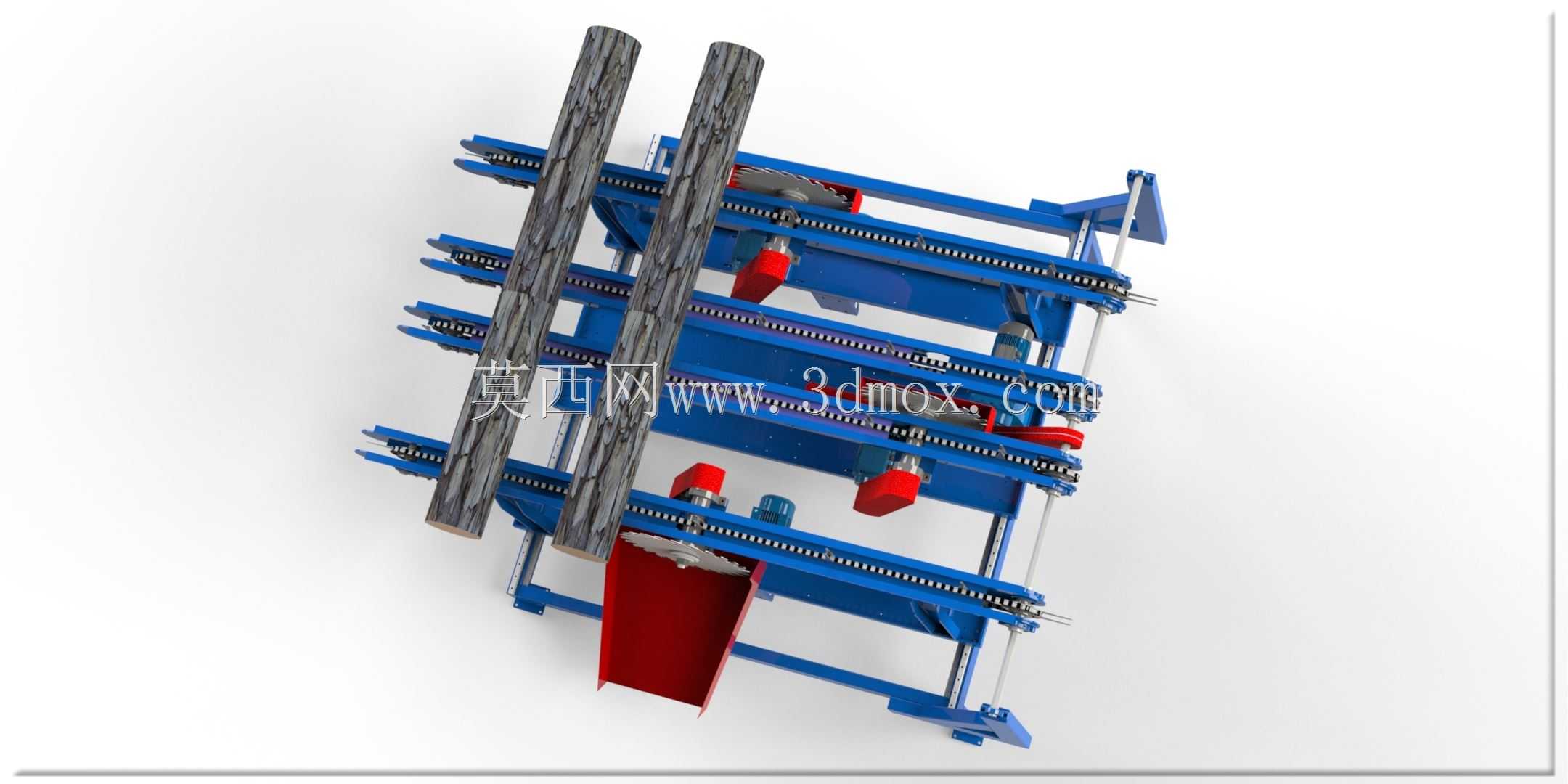

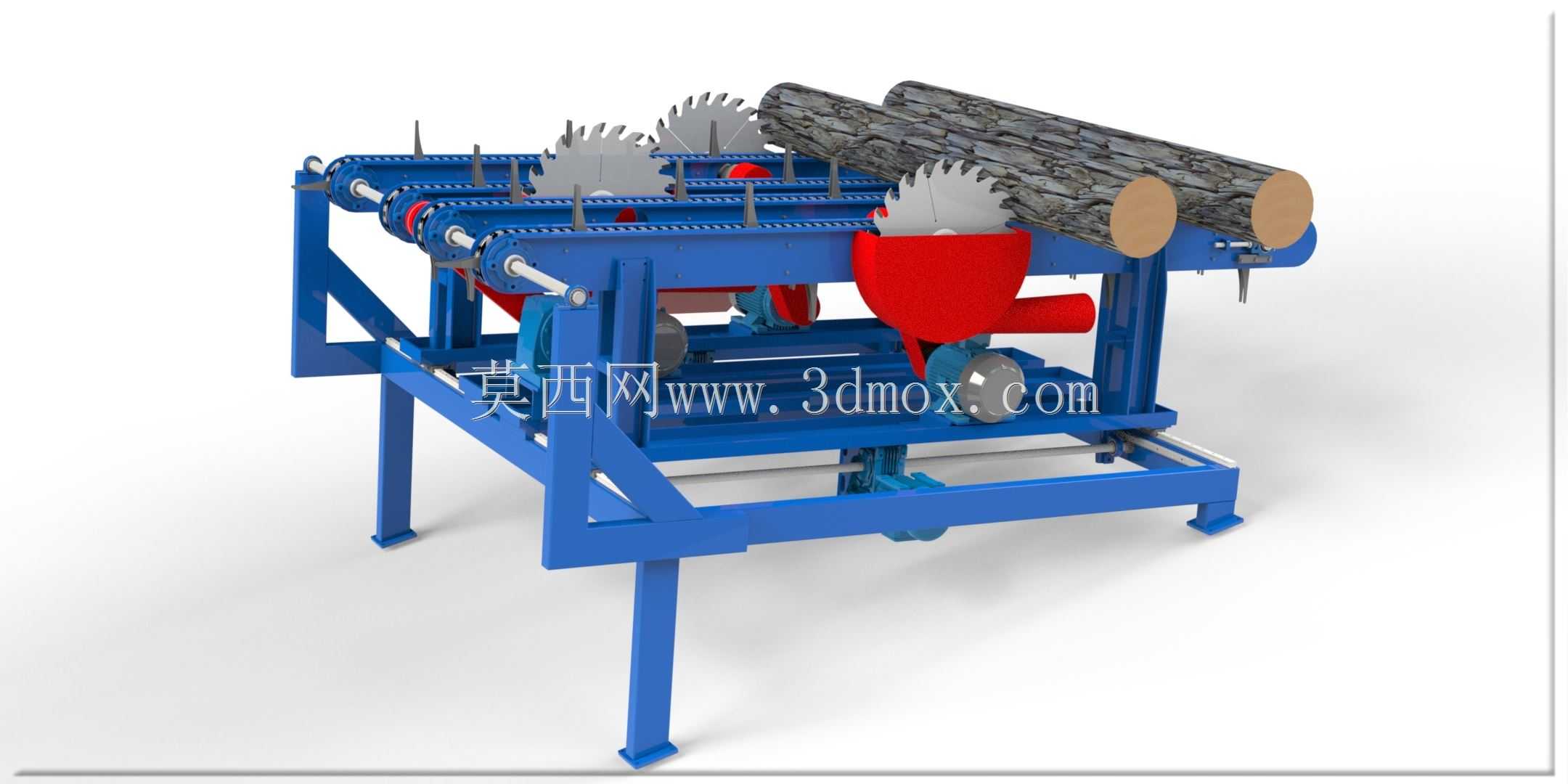

　　在制材生产线的进料工段，原木分级环节一直是衔接原木堆场与后续定长锯切、剥皮工序的关键节点，传统人工分选搭配单工位锯切的模式，不仅需要多名操作人员在高噪音、高木屑粉尘的环境下重复搬抬、测量作业，分选精度受人员经验、疲劳度影响波动极大，还容易出现原木滚落、锯片伤人的安全隐患，这套原木分级机的设计，正是针对制材车间进料段的痛点，将原木的输送、直径分选、定长锯切、出料导料功能集成在同一机架上，省去了多台设备之间的转运衔接空间，也减少了原木在不同工位间转运产生的端面磕碰损伤。从结构布局来看，设备主体采用方管焊接的一体式蓝色机架，四根平行布置的链条输送轨道沿机架纵向排布，每根轨道上都安装有带尖刺的拨料块，能够嵌入原木树皮表面，避免大直径、

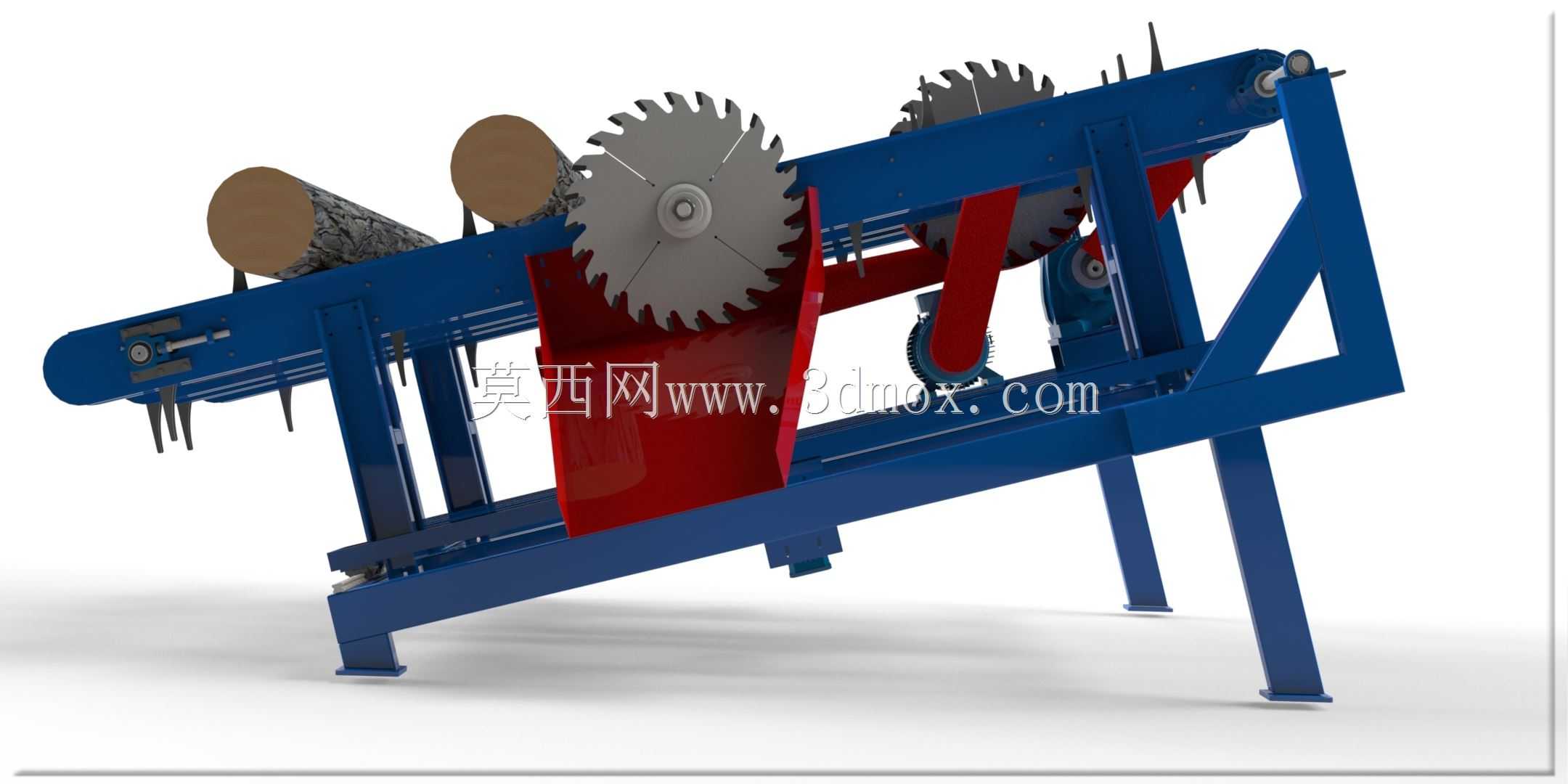

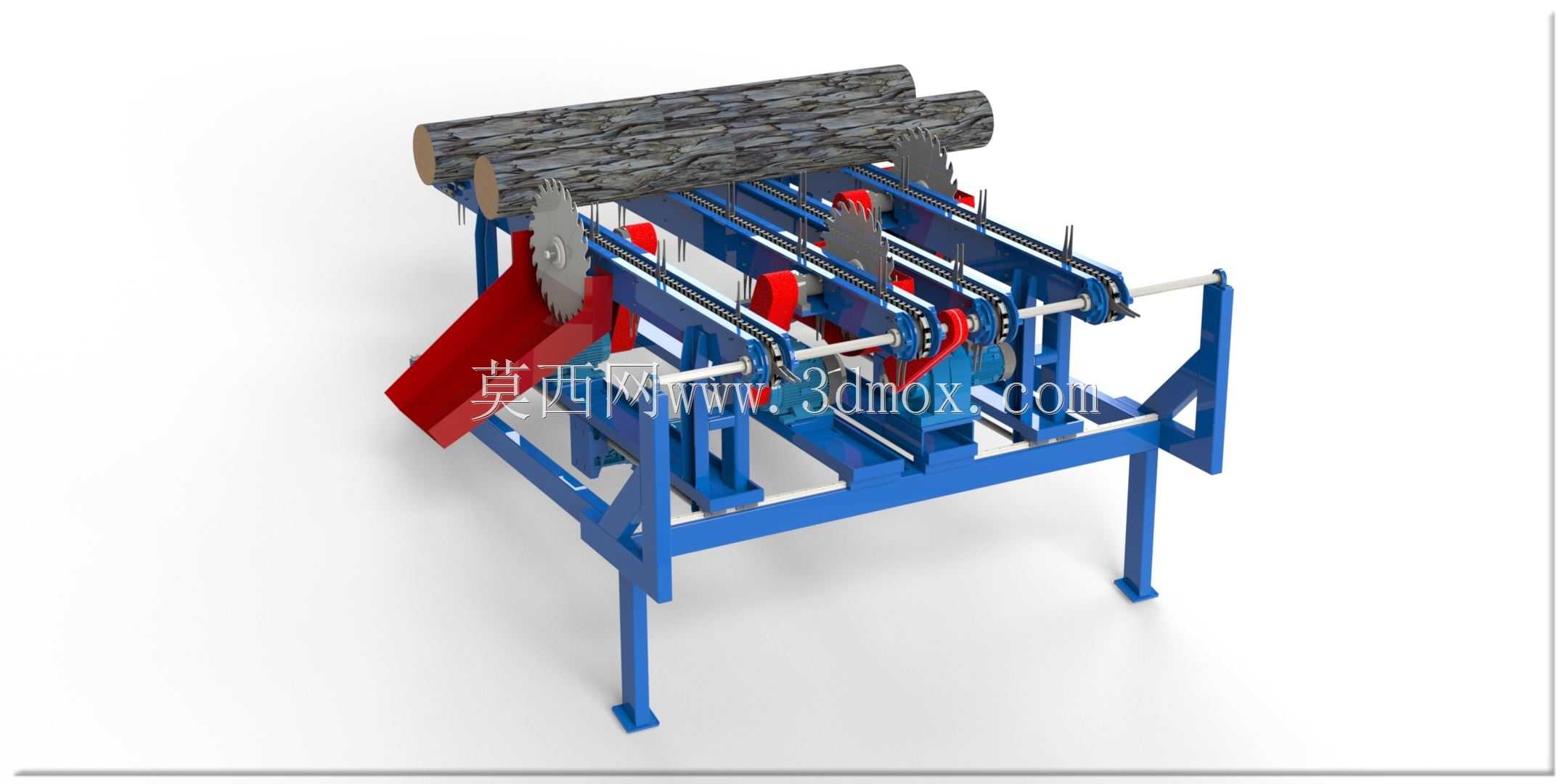

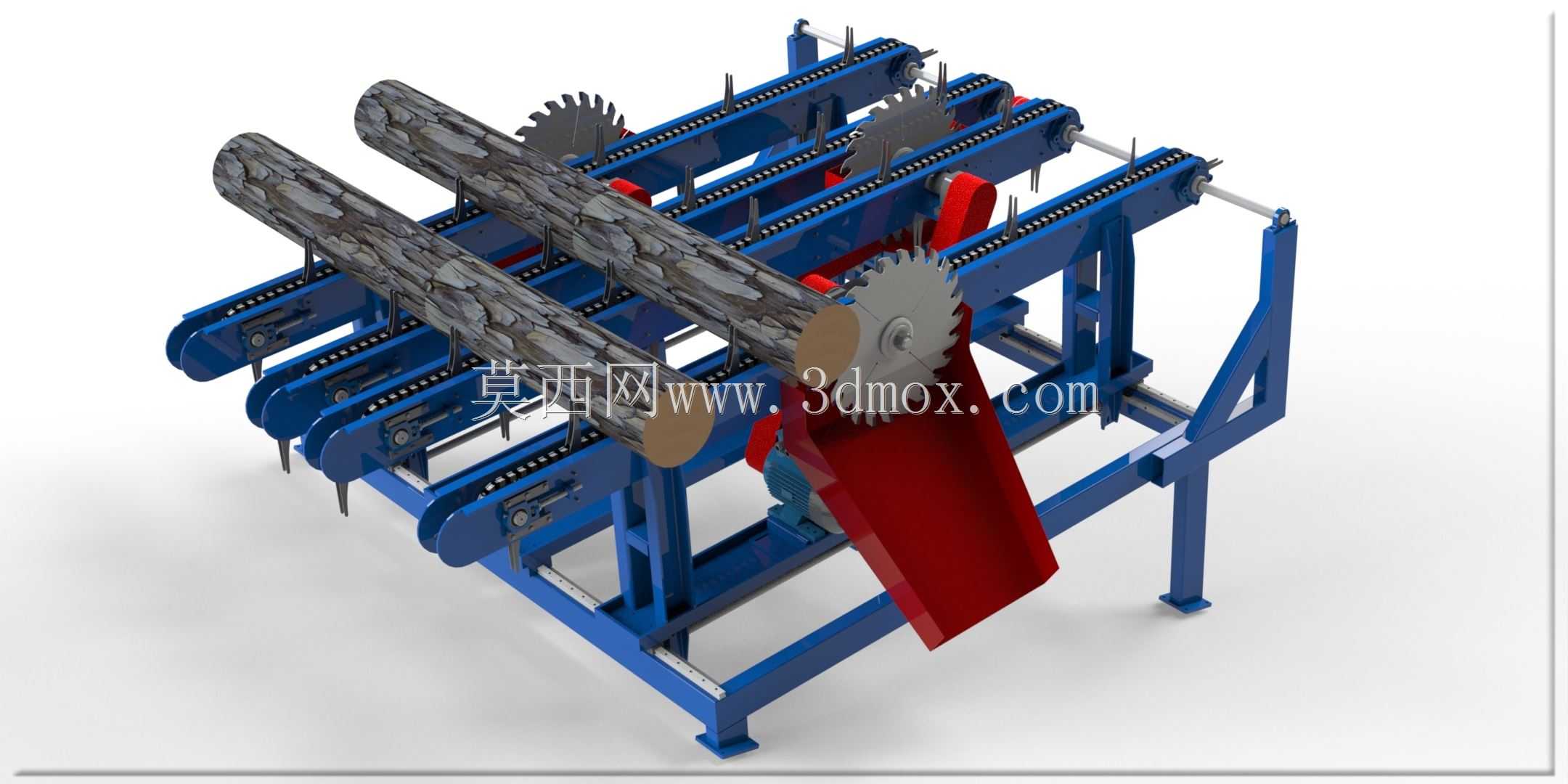

　　重量较大的原木在输送过程中出现打滑偏移，轨道间距可根据加工原木的长度范围做适应性调整，适配长度1m到4m、直径10cm到60cm的常规商品原木输送需求。多组圆锯片安装在输送轨道的间隙位置，锯片的伸出高度可通过下方的丝杠调节机构调整，配合输送轨道的步进式送料逻辑，当原木输送到预设分级工位时，对应直径区间的锯片抬升，完成原木的定长截断或者不合格段的切除，不需要额外配置单独的断料锯工位。设备前端的红色倾斜导料槽采用耐磨钢板焊接而成，导料角度设置为32度，刚好能够让锯切完成的原木靠自重滑落到下方的出料输送皮带上，不会出现木料卡滞、堆积的问题，导料槽的两侧加装了可调节的挡料板，能够根据不同直径的原木调整开口宽度，避免细径原木从侧边滚落。

　　在设计这套设备的三维结构时，首先要考虑的是机架的承重与抗振性能，因为单根湿原木的重量最高可达800kg，加上锯切过程中锯片高速旋转产生的交变载荷，机架的主支撑梁选用80805mm的方管，焊接后做整体去应力退火处理，避免长期使用后出现机架变形导致锯片偏摆、输送轨道错位的问题。输送链条选用重载直板滚子链，链条的张紧机构布置在机架的进料端，采用滑块式张紧结构，操作人员不需要拆卸护罩就可以在设备外侧调整链条张紧度，日常维护的便利性大幅提升。锯片的驱动电机安装在机架下方的可摆动安装座上，安装座与机架之间通过铰接轴连接，下方由气缸驱动抬升与下落，锯切时气缸缓慢顶起安装座，锯片以渐进的方式切入原木，避免直接冲击造成锯片崩齿或者原木跳动，锯片的防护罩采用半包围结构，既能够阻挡锯切过程中飞溅的木屑与碎木片，又不会遮挡操作人员观察锯切状态的视线。从安装边界来看，设备的整体长度约6.2m，宽度约2.8m，地面安装时需要在四个支脚位置预留200200200mm的混凝土预埋基础，支脚通过膨胀螺栓与基础固定，设备的进料端需要对接原木上料机构，出料端对接后续的剥皮或者铣削设备，两侧需要预留至少1m的维护通道，方便操作人员更换锯片、调整轨道间距、检修传动部件。设备的传动系统全部布置在机架的同侧，所有链轮、轴承座的润滑点都引出到设备外侧，日常加注润滑脂时不需要进入设备内部，降低了维护作业的安全风险。在实际生产场景中，这套设备可以直接布置在制材车间的原木进料区，

　　替代传统的人工分选+固定断料锯的作业模式，单条生产线只需要1名操作人员在控制台监控设备运行状态即可，分选精度可以控制在±2cm以内，锯切后的原木长度一致性好，能够为后续的单板旋切、板材锯切工序提供规格统一的原料，减少后续工序的调整时间。设计过程中还特意考虑了不同材种的适配性，针对松木、杨木等质地较软的材种，拨料块的尖刺高度设置为15mm，针对柞木、水曲柳等硬杂木，可更换尖刺高度20mm的拨料块，避免硬木输送时打滑；锯片的进给速度也可以通过气缸的节流阀调整，硬木锯切时降低进给速度，减少锯片的磨损，软木锯切时提高进给速度，提升整体加工效率。设备的所有外露旋转部件都加装了安全防护网，输送轨道的两侧设置了紧急停止拉绳开关，一旦出现木料卡滞或者人员误靠近的情况，拉动拉绳就可以立刻切断所有动力源，避免安全事故发生。
