CA6140车床配套电机鼓风机结构设计

　　在普通卧式车床的长期运行场景中，主轴驱动电机的持续散热是保障设备加工精度、延长绕组使用寿命的核心环节，CA6140作为国内应用覆盖面极广的通用卧式车床，其原配电机鼓风机总成的结构合理性，直接影响车间连续切削作业的可靠性。这套总成的设计完全围绕车床主轴电机的安装空间、散热需求展开，没有冗余的装饰性结构，所有外形轮廓都服务于功能实现与安装适配。

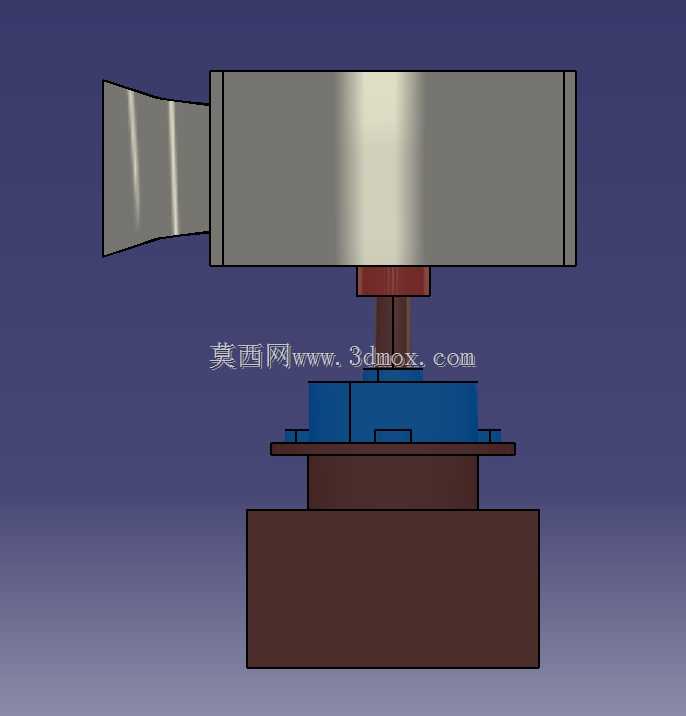

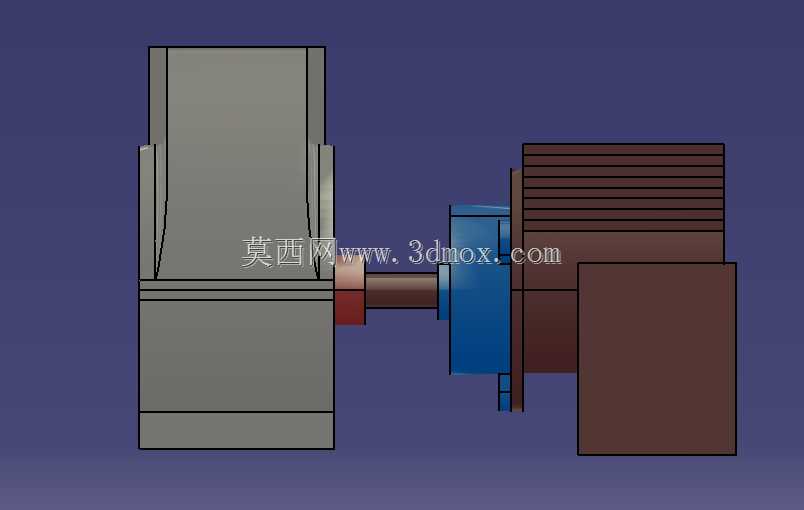

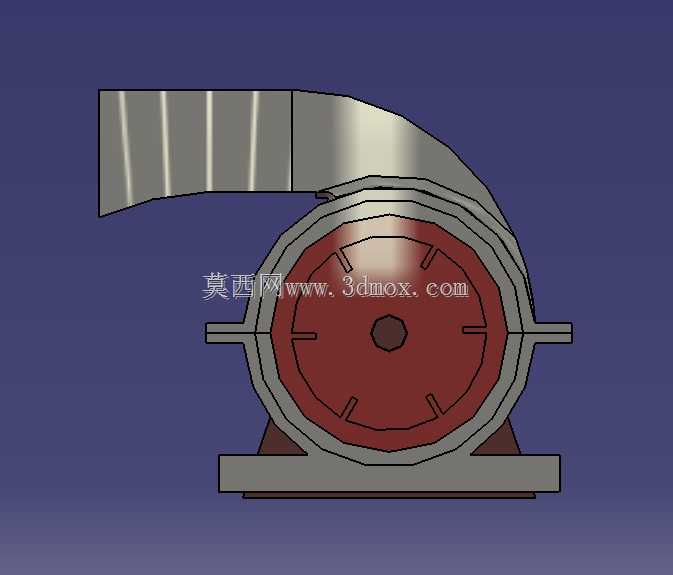

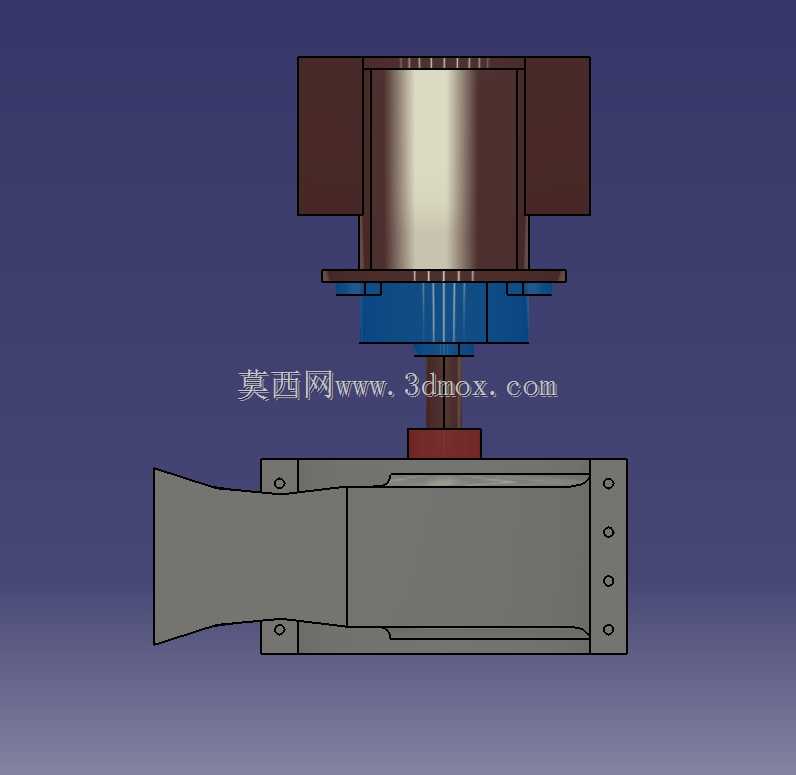

　　从实际安装边界来看，鼓风机蜗壳部分采用下置式安装支座，支座上预留的四个螺栓安装孔完全匹配CA6140车床床头箱侧方的原有安装位，安装时不需要对车床本体进行二次打孔或焊接改造，直接替换原有老化的鼓风部件即可完成装配，整体装配完成后，蜗壳出风口的弧形导流段精准对准电机外壳的散热筋阵列，不会与车床的主轴变速手柄、皮带护罩等周边部件产生运动干涉。蜗壳内部的叶轮采用前倾式离心结构，进风口直接对接电机输出轴端的连接位，动力传递路径极短，不需要额外设置传动皮带或联轴器，既减少了传动环节的能量损耗，也避免了长期运行后传动件松脱带来的故障隐患。

　　设计过程中，首先对CA6140原配7.5kW主轴电机的热损耗参数进行了核算，明确了电机在额定负载连续运行时所需的通风量要求，以此反推鼓风机叶轮的直径、蜗壳的型线参数，确保气流能够顺着电机外壳的轴向散热筋形成稳定的贯穿风道，带走绕组与铁芯产生的热量，避免电机因过热出现绝缘老化、输出扭矩下降的问题。蜗壳的弧形导流段做了渐扩式截面设计，能够降低气流出口处的湍流损耗，让吹出的气流更均匀地覆盖电机整个散热表面，不会出现局部散热死角。电机与鼓风机的连接法兰采用止口定位结构，装配时能够自动保证同轴度，减少运行过程中的振动与噪声，法兰上的连接螺栓采用对称布置，受力均匀，长期运行不会出现连接松动的问题。

　　从结构细节来看，鼓风机的支座采用带加强筋的平板式设计，既保证了支撑刚度，又尽可能压缩了整体占用的空间，安装后总成的最外侧轮廓距离车床床头箱外壁的距离控制在安全范围内，操作人员在进行主轴变速、装卸工件等操作时不会发生磕碰。电机本体的散热筋采用轴向平行布置，与鼓风机吹出的气流方向完全一致，能够最大化散热面积的换热效率，电机的接线盒位置做了偏移设计，避开了鼓风机的出风口方向，避免气流直吹接线盒导致接线端子积灰、凝露的问题。

　　在实际车间应用场景中，这套总成能够适应多粉尘、多金属切屑的加工环境，蜗壳与电机外壳的连接缝隙做了贴合设计，能够阻挡大部分金属切屑被吸入鼓风机内部打坏叶轮，日常维护时只需要定期清理进风口处的过滤网上堆积的切屑与粉尘，不需要对内部结构进行频繁拆解。对于设备维修与改造场景来说，这套结构的所有配合尺寸都与原厂部件保持一致，替换时不需要调整其他关联部件的位置，能够大幅缩短设备停机维修的时间，非常适合中小机械加工车间的日常设备维保使用。建模过程中对所有安装孔位、配合止口的尺寸都做了参数化处理，后续如果需要适配不同功率等级的同系列车床电机，只需要调整对应参数即可快速衍生出适配型号，不需要重新搭建整体结构框架，能够提升后续同类型部件的设计效率。
