工业级锤式粉碎研磨设备结构设计

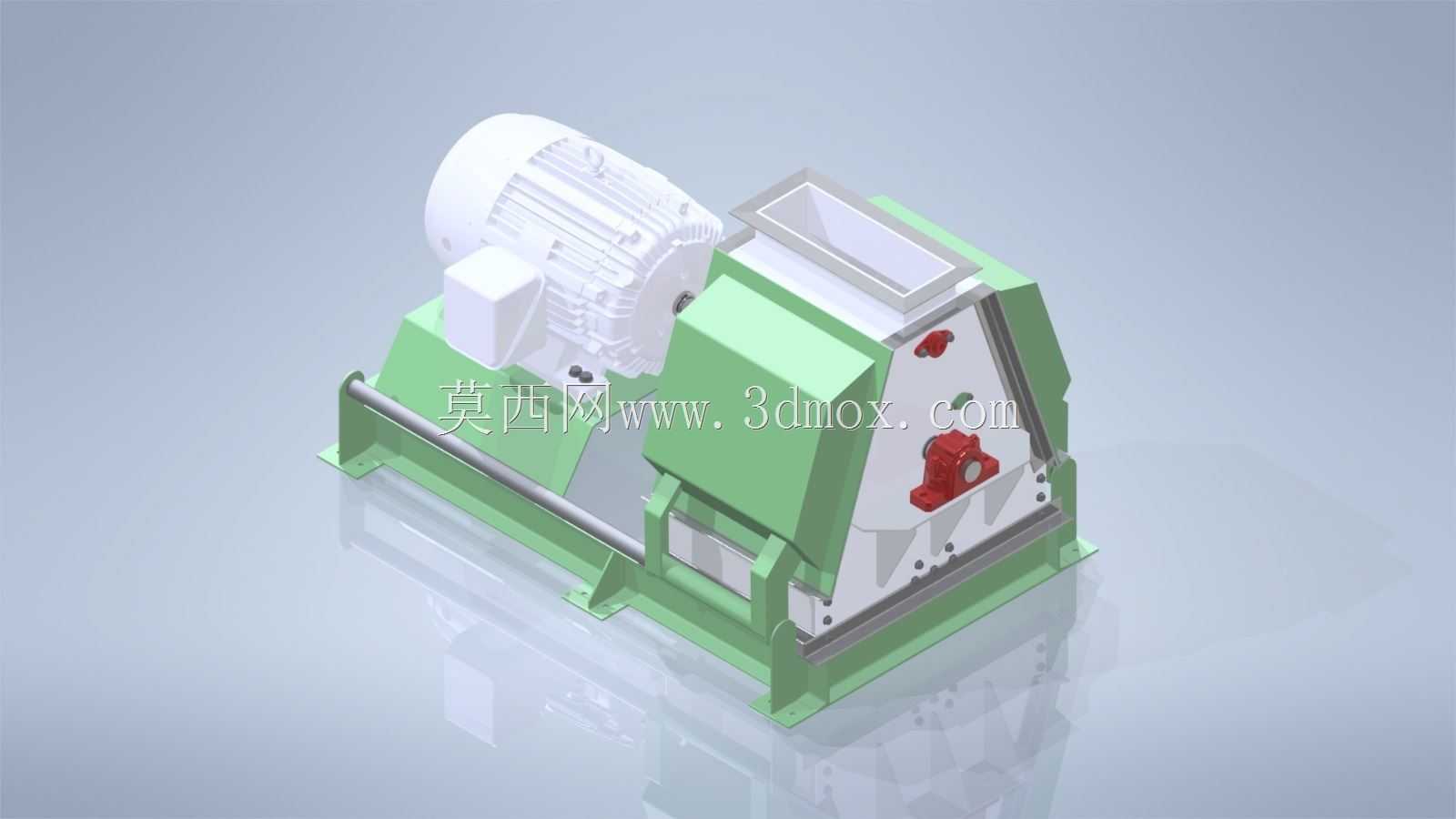

　　这款锤式粉碎设备的三维结构设计，核心围绕中低硬度物料的细碎作业场景展开，适配矿山、建材、饲料加工、生物质处理等多个领域的生产环节，可对石灰石、煤块、谷物秸秆、工业边角料等莫氏硬度5级以下的物料进行连续粉碎作业，出料粒度可通过调整内部筛网规格实现灵活控制，常规工况下处理效率覆盖每小时5至15吨的产能区间，能够匹配中小型生产线的连续作业需求。从结构布局来看，设备采用驱动单元与粉碎腔一体化集成的底座设计，电机通过直联传动方式带动转子组件运转，省去了传统皮带传动的张紧调整环节，既压缩了整机的横向安装尺寸，也减少了传动环节的能量损耗，日常运维时无需频繁调整传动件张紧度，降低了现场维护的工作量。粉碎腔采用上下分体式的厚钢板焊接结构，

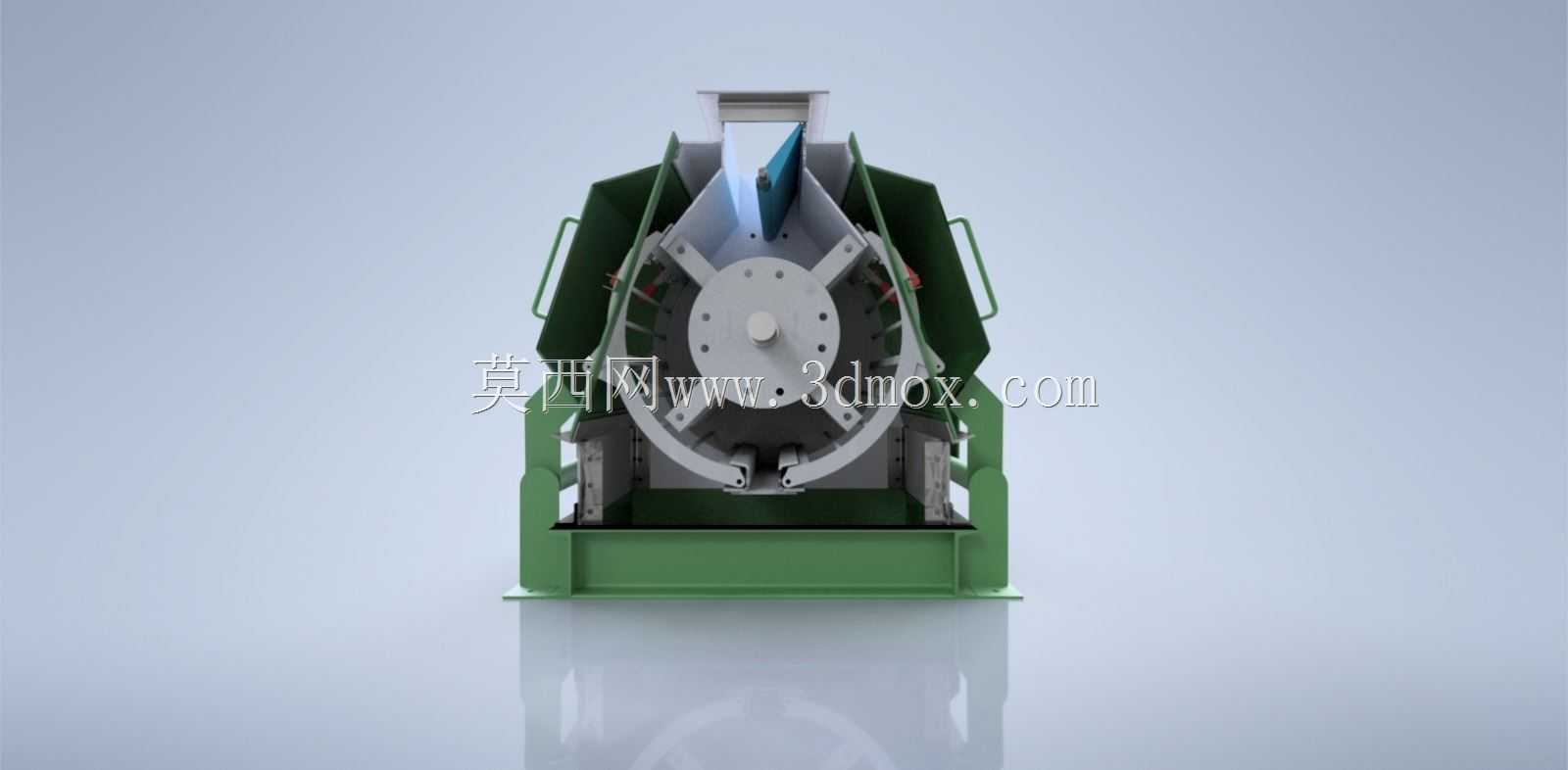

　　腔体内壁铺设可更换的耐磨衬板，承受锤头高速冲击物料时的反作用力与磨损，衬板磨损后可单独拆卸更换，无需整体更换腔体结构，大幅降低长期使用的备件成本。转子组件上的锤头采用铰接式安装结构，运转时随转子高速旋转产生冲击动能，击打进入腔体的物料使其沿自然裂隙破碎，遇到不可破碎的硬质异物时，锤头可绕铰接轴向后偏转避让，避免刚性冲击造成转子轴弯曲或者锤头断裂，提升设备运行的抗冲击容错能力。进料口设置在腔体顶部偏侧位置，采用扩口式导料结构，能够适配上游皮带输送机、斗式提升机的落料轨迹，避免物料下落时出现飞溅外溢的情况，同时进料口内部设置有挡料帘，减少粉碎过程中粉尘从进料口逸出，改善作业现场的环境。设备底座采用型钢焊接的框架式结构，

　　预留了与混凝土基础连接的地脚螺栓安装孔，安装时需要保证基础平面的水平度偏差不超过千分之一，避免设备高速运转时产生异常振动；整机的安装边界需要预留足够的运维空间，驱动端侧预留至少1.2米的电机检修拆装空间，腔体侧预留0.8米的衬板、锤头更换操作空间，顶部进料口上方需要预留0.5米的进料管线连接空间，确保日常运维操作不受空间限制。出料口位于腔体底部，可直接对接下游的螺旋输送机、斗式提升机或者密闭溜槽，实现粉碎后物料的密闭输送，避免转运过程中的粉尘泄漏。在设计细节上，腔体两侧的轴承座采用整体式铸钢结构，与底座采用螺栓刚性连接，轴承选用调心滚子轴承，能够承受转子运转时产生的径向冲击载荷，轴承座端盖设置有迷宫式密封结构，

　　防止粉碎过程产生的粉尘进入轴承内部造成润滑脂失效，延长轴承的更换周期。转子做动平衡校验，平衡精度等级达到G6.3级，确保设备在额定转速下运转平稳，整机振动速度有效值不超过4.5mm/s，减少运转时的噪声与结构疲劳损伤。这款设备还可根据实际生产线的布置需求，调整进料口的朝向与出料口的连接尺寸，适配不同现场的安装条件，除了单机使用外，也可配套卧式搅拌设备、斗式提升机、链式输送设备、环形输送设备组成完整的物料处理生产线，实现从原料输送、粉碎到成品转运的全流程连续作业。在三维建模过程中，所有零部件的装配关系都按照实际生产的公差配合要求进行搭建，转动部件预留了合理的运转间隙，易损件的安装结构完全还原实际拆装逻辑，能够直接用于后续的工程图导出、装配工艺模拟以及易损件的备件建模参考，帮助结构设计人员快速完成同类型设备的变型设计，减少重复建模的工作量。
