工业废料双轴切碎处理设备结构设计

　　在车间边角料回收、金属加工废屑处理、工业固废减容的作业场景里，这类切碎设备是固废预处理环节的核心单元，不同于常规锤式破碎的冲击破碎逻辑，该设备采用双轴差速剪切的作业原理，能应对厚度不均的金属边角料、裁切余料、注塑浇口废料等多种韧性、脆性混杂的废料，避免单轴破碎容易卡料、对高韧性物料切削效率低的问题。从结构布局来看，设备上部采用扩口式焊接料斗，料斗内壁做了倾斜导料设计，进料口的扩口角度控制在32度，既能够保证叉车或者人工上料时物料不会外溢，也能依靠物料自重顺畅滑入下方的切削腔，不会出现物料架桥堵料的情况；料斗下部与切削腔采用法兰螺栓连接，方便后期检修时拆开清理腔体内卡滞的物料，也便于更换磨损的切削刀片。

　　切削腔内部平行布置两根带六角刀轴的转子，刀片采用交错排布的方式安装在刀轴上，相邻刀片的侧隙控制在1.2mm，既能保证对薄金属片、塑料块的剪切力足够，又不会因为间隙过小导致刀轴转动时出现刚性干涉；两根刀轴的转速做了差速设计，一根为低转速大扭矩输出，另一根转速稍高，转动过程中刀片之间形成撕扯、剪切的复合作用力，即使是带一定缠绕性的废线缆、带状切屑，也能被顺利扯入切削区切碎，不会出现绕轴的故障。设备下部的承力机架采用矩形钢管焊接成型，机架的支腿做了外扩式设计，四个支腿的安装孔位间距比切削腔的宽度大出220mm，安装时通过膨胀螺栓与混凝土地面固定，能够抵消刀轴转动时产生的交变扭矩，避免设备运行时出现晃动位移；机架中部预留了出料口的安装空间，

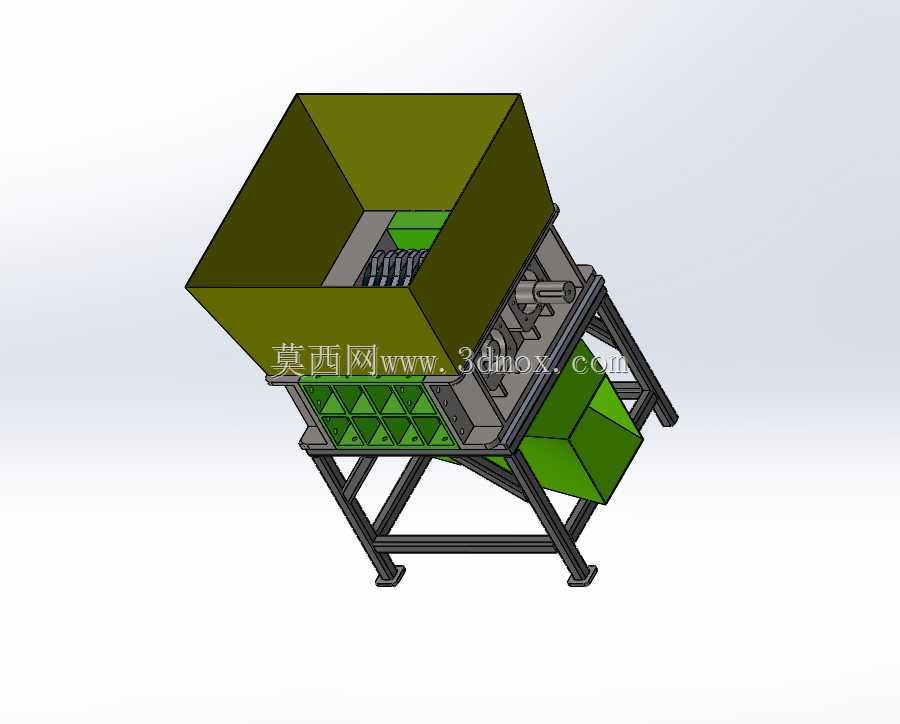

　　切碎后的物料顺着切削腔下方的导料板直接落入下部的出料输送单元，图中可见设备侧部集成了斜向布置的出料导槽，导槽同样采用钢板折弯焊接结构，内壁做了光滑过渡处理，切碎后的粒径在30-50mm的物料能够顺着导槽直接滑入集料箱或者配套的输送皮带上，不需要额外增设出料转接结构。从安装边界来看，设备整体的进料口最高处距离安装地面的高度为1850mm，刚好适配常规车间1.2米标准上料高度的作业需求，操作人员站在地面就能完成常规的小批量上料作业，不需要额外搭建上料平台；设备的整体宽度控制在1400mm，长度为1900mm，在车间布置时只需要预留2.2米见方的安装空间，就能满足设备操作、检修的空间需求，不会占用过多的生产区域。

　　设计过程中针对刀轴的受力做了针对性的强化，刀轴采用40Cr调质处理，轴承座选用带密封的调心滚子轴承，能够承受切削过程中产生的径向冲击载荷，避免因为硬料进入切削腔导致轴承受损；传动部分布置在设备的侧部，加装了钢板焊接的防护罩，既能够防止传动部件运转时卷入杂物，也能避免操作人员误触转动部件引发安全事故。这类设备在实际使用中，通常布置在冲压车间、机加工车间的边角区域，直接对接生产线的废料出料端，生产过程中产生的边角料随时可以投入料斗，切碎后的废料体积能够缩减到原来的1/5到1/8，大幅降低废料存储、转运的空间占用与物流成本，同时切碎后的物料粒度均匀，也方便后续的压块、回炉熔炼等回收处理工序，提升废料回收的处理效率。
