CA6140机床用铸造阀体类机械部件结构

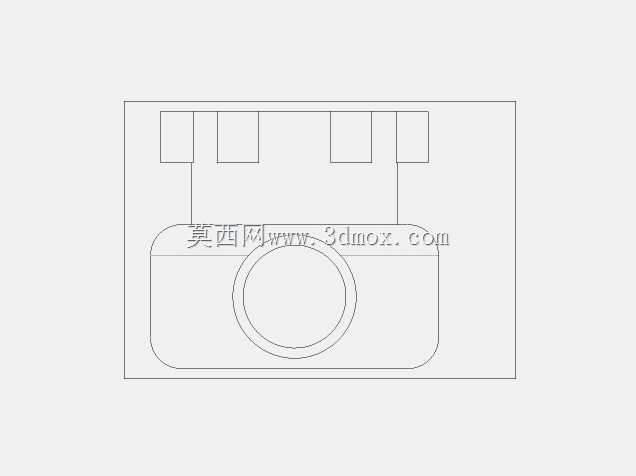

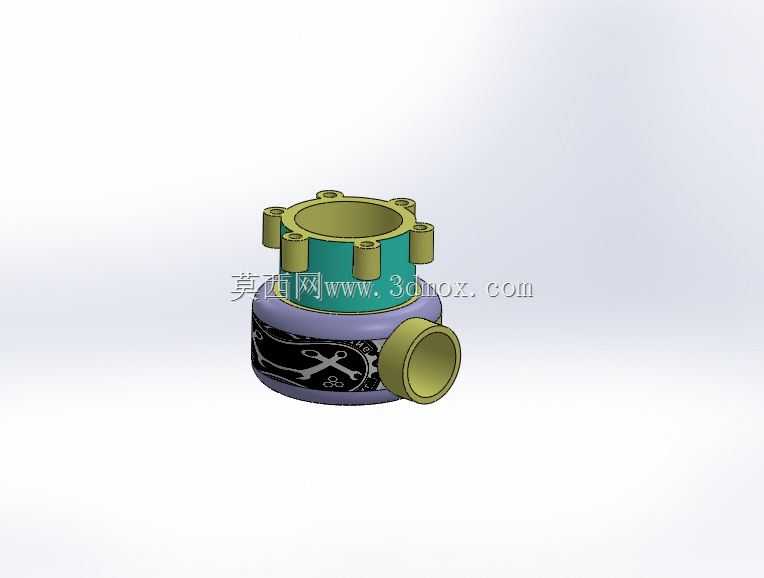

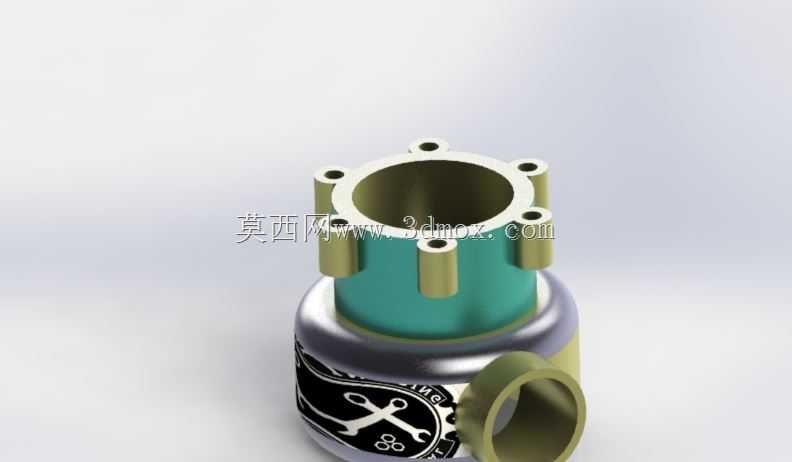

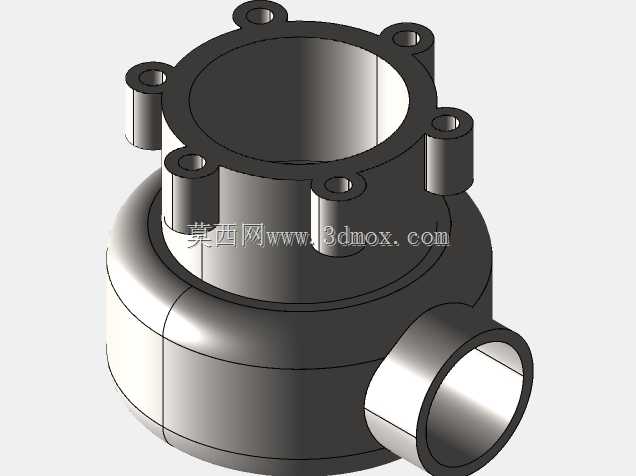

　　该部件为CA6140普通车床冷却润滑系统中的铸造式管路转接构件，在机床整体流体回路中承担介质分流、流向转接的核心作用，日常运行时负责将冷却泵输出的切削液按照预设通路分配至刀架、主轴卡盘等产热集中区域，同时承接润滑系统支路的低压润滑油输送，避免管路多接头拼接带来的泄漏风险。从结构设计逻辑来看，主体采用上下异径的腔体结构，上部为等径直筒段，顶端均匀分布6个带通孔的凸台耳座，耳座孔位与外接法兰的安装孔完全同轴，安装时通过螺栓穿入孔位完成上部管路的刚性连接，直筒段内壁做了粗糙度Ra1.6的精整处理，减少流体输送时的沿程阻力，避免切削液中的金属切屑在腔体内壁挂壁淤积。下部腔体为扩径式球形过渡结构，相比直角转接结构能够降低流体转向时的紊流现象，

　　减少输送过程中的压力损失，侧部伸出的横向接口为90度正交布置，接口内径与上部直筒段内径按照1.2:1的比例设计，匹配支路流量分配需求，接口端面同样预留密封槽安装位，装配时可嵌入O型密封圈实现端面静密封，杜绝机床运行振动状态下的介质渗漏问题。设计阶段充分考虑铸造工艺的成型特性，所有腔体转角处均设置R3-R5的铸造圆角，避免铸件冷却过程中出现应力集中导致的冷裂缺陷，外壁厚度按照均匀等厚原则设计，壁厚差控制在2mm以内，防止铸造时因壁厚不均产生缩孔、缩松缺陷，耳座与主体筒体的衔接位置设置加强筋结构，提升安装耳座的结构强度，避免螺栓紧固时耳座根部出现断裂问题。从安装边界来看，上部法兰安装孔的中心圆直径为120mm，单个耳座的厚度为12mm，

　　横向接口的中心距部件底部安装基准面的高度为78mm，整体安装占用的径向空间不超过160mm，能够完全嵌入CA6140机床床头箱下方的预留安装腔体内，不会与周边的走刀机构、挂轮组件产生运动干涉。部件下部外壁预留的标识区域可直接铸出介质流向箭头、规格参数等标识，方便后期设备维护时快速识别管路走向，无需额外粘贴标识牌，避免机床长期运行时切削液浸泡、油雾腐蚀导致标识脱落。实际应用中，该类铸造部件相比焊接式管路转接件，生产工序更短，批量加工时的尺寸一致性更好，铸件本身的阻尼特性能够吸收流体输送时产生的管路振动，降低机床运行时的管路共振噪音，同时铸铁材质的耐磨性能优异，长期输送混有金属切屑的切削液时，内壁的磨损速率远低于普通钢管焊接件，

　　能够满足普通车床10年以上的服役寿命要求。建模过程中对所有安装配合面均做了公差匹配设计，上部耳座的安装孔按照H7级公差预留加工余量，密封槽的尺寸公差控制在±0.1mm以内，保证后期机加工后能够直接与标准密封件、标准法兰匹配安装，无需二次修配。横向接口的外壁做了防滑纹理结构，当采用软管连接时能够提升管路卡箍的抱紧力，避免机床运行过程中软管受油压波动出现脱落问题。
