医疗设备配套盘管式介质输送组件

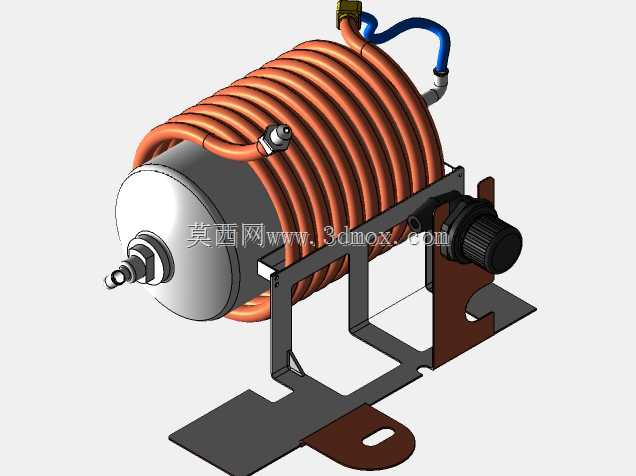

　　这套组件主要面向中小型临床诊疗设备的介质循环配套场景，常见于需要对诊疗介质进行恒温输送、小流量稳压供给的专科诊疗设备中，比如部分体外诊疗设备的温控介质通路、小型雾化治疗设备的气液混合输送单元，核心作用是在有限的设备内部安装空间里，完成介质的暂存、温控换热与稳定输出，避免外置管路过多占用设备舱内空间，同时减少管路接头数量降低介质泄漏风险。从结构组成来看，核心承压罐体采用圆柱封边结构，一端预留标准快插输出接头，可直接对接设备末端的诊疗执行端，罐体外侧紧密缠绕的橙色柔性盘管为介质换热流道，盘管两端分别通过快接接头连接罐体侧端与上部的介质输入、温控回路接口，盘管与罐体外壁贴合紧密，可在介质流经盘管的过程中，

　　通过罐体内存储的恒温介质完成热量交换，保证输出介质的温度波动控制在临床允许的误差范围内。配套的安装支架采用折弯钣金拼焊结构，支架底部预留两个异形安装孔位，可兼容设备内部安装基面的螺接固定与挂装两种安装方式，支架侧立板设置有卡槽结构，可直接卡接固定罐体尾部的驱动调节部件，无需额外设计固定压块，减少装配环节的零件数量。设计过程中优先考虑了设备内部的空间利用率，将盘管沿罐体轴向紧密排布，整体径向尺寸控制在180mm以内，轴向长度不超过220mm，安装基面到组件最高点的垂直距离控制在160mm，可适配多数台式诊疗设备的内部舱室安装边界，不会与设备内部的电路板、电源模块等其他部件产生安装干涉。盘管选用的柔性耐压管路可承受0.

　　6MPa以内的工作压力，满足诊疗设备常用的水、气及温和药液介质的输送要求，管路接头均采用金属快插结构，装配时无需额外涂抹密封胶，插拔300次以上仍可保持密封性能无明显下降。罐体尾部的黑色调节部件为流量微调结构，可根据临床使用需求对输出介质的流量进行线性调节，调节旋钮带有防滑齿结构，操作人员带医用手套也可完成精准调节。支架的钣金折弯处均做了圆角处理，避免装配过程中划伤设备内部的线束与其他管路，支架表面做了喷塑防锈处理，可适应医疗设备定期消毒擦拭的使用环境，不会因常用的医用酒精、含氯消毒剂擦拭出现表层脱落、锈蚀的问题。在管路排布上，特意将输入输出管路的接口设置在组件上部区域，方便设备内部的管路走线，

　　所有管路的弯曲半径均大于管路直径的3倍，避免管路弯折过死导致介质流通不畅，盘管两端的固定点采用金属卡箍锁紧，可承受设备运输过程中的振动冲击，不会出现盘管移位、接头松动的问题。实际装配验证中，这套组件可直接预装完成后作为一个整体模块送入设备总装线，总装时仅需固定底部两个安装螺钉、对接三个管路接头即可完成装配，相比分散布置的管路与罐体结构，总装工时可缩短40%左右，后期维护时也可整体拆下进行检修，无需拆解设备内部的其他管路部件。
