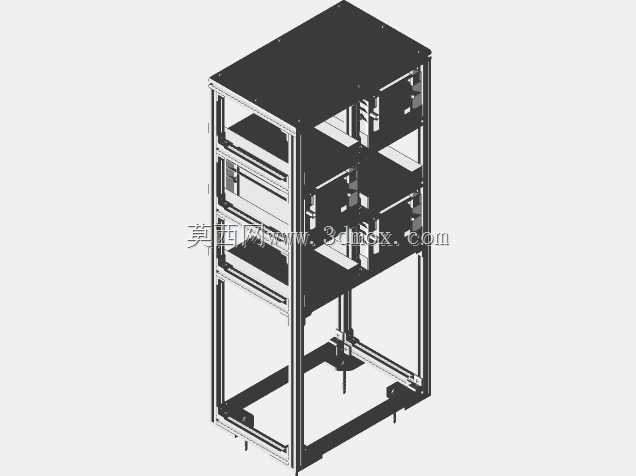

铝型材框架多层置物存储架结构设计

　　这款多层置物存储架采用工业铝型材作为主体框架材料，在车间工位物料暂存、实验室器材分层摆放、小型加工单元工件周转存储场景中都有广泛适配性。日常生产场景里，这类架体常布置在生产线旁的工位侧方，用来存放待加工的小型工件、装配用的配套工装、检测环节的辅助量具，也可放置在设备维护区域，分类收纳不同规格的备品备件，避免零散物料随意堆放造成的找寻耗时、磕碰损伤问题。

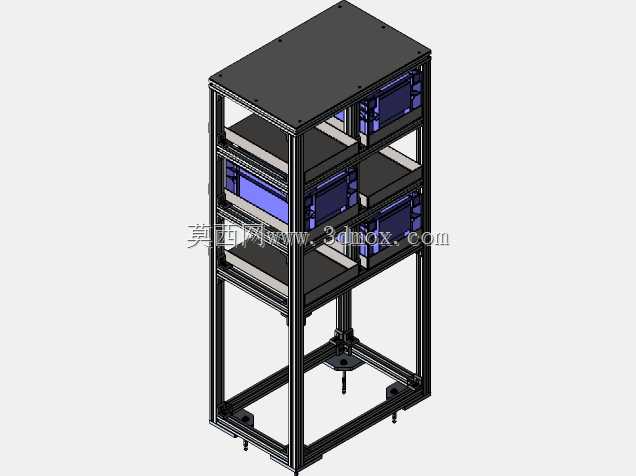

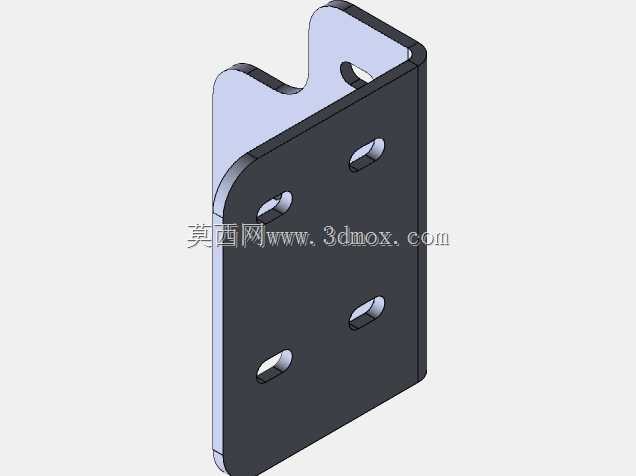

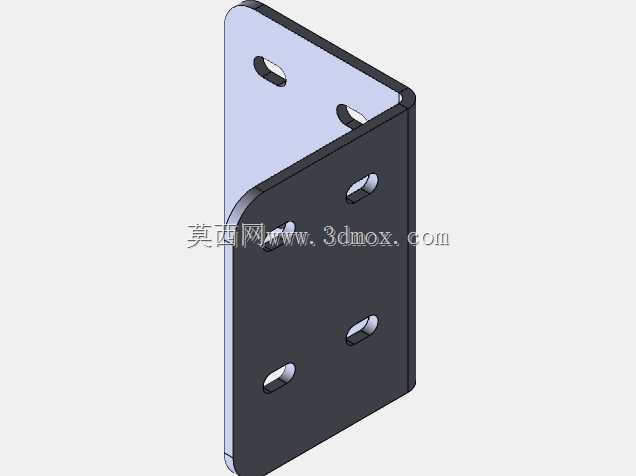

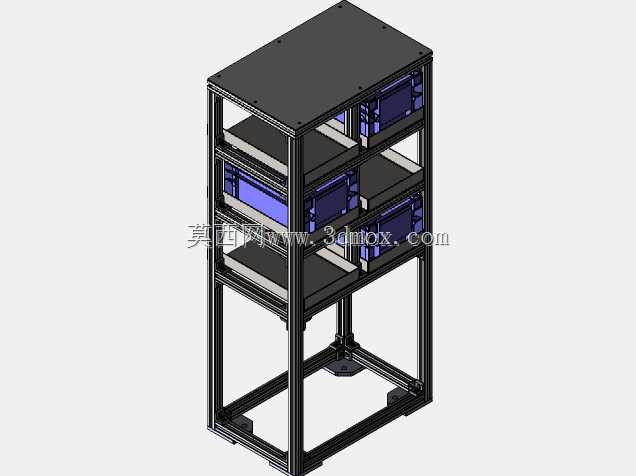

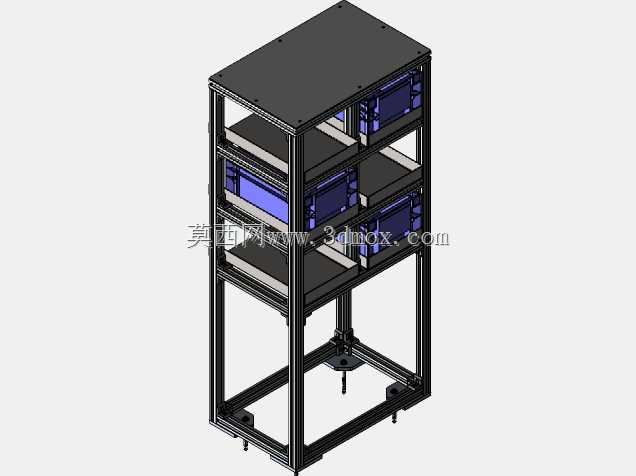

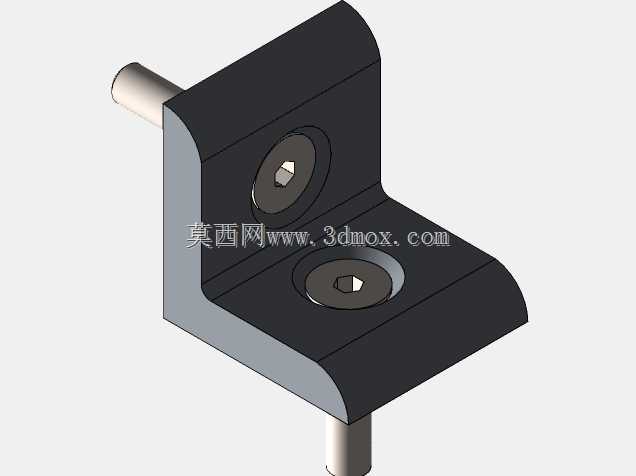

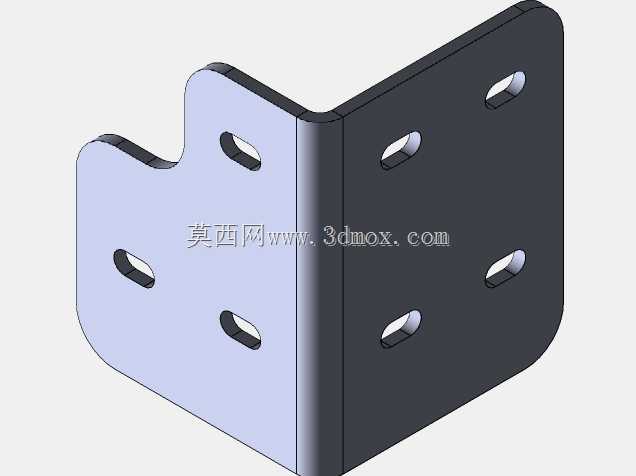

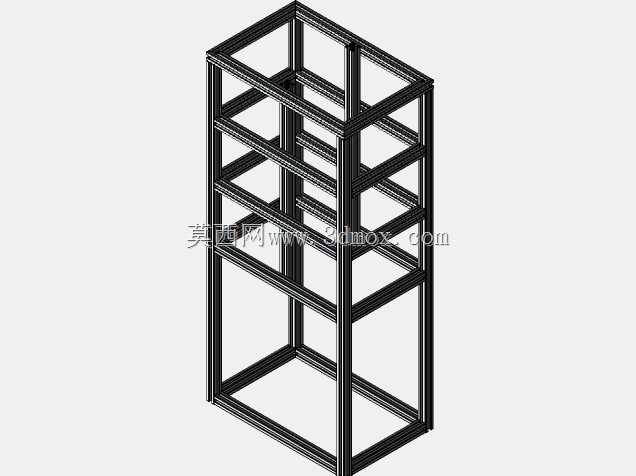

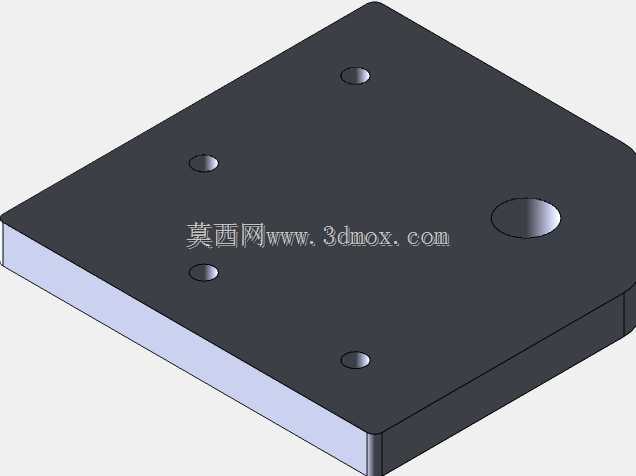

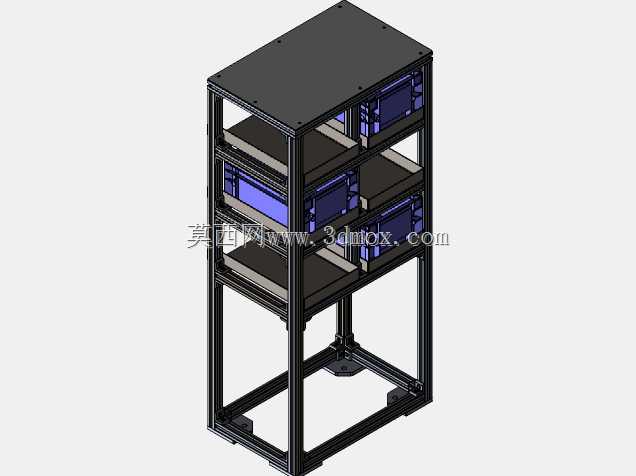

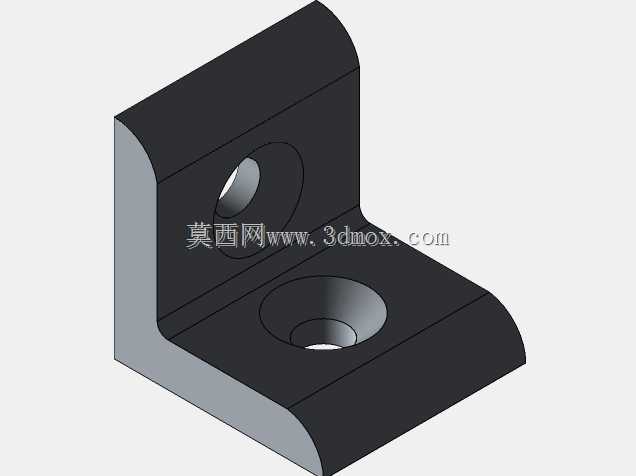

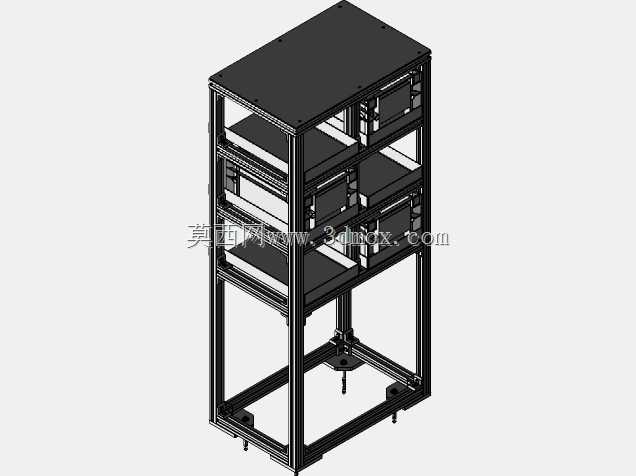

　　从功能特性来看，架体采用分层开放式设计，每层预留足够的放置空间，搭配抽拉式储物盒结构，可将细小零件、零散配件分类收纳在盒内，抽拉取用无需探身到架体深处，操作时视线无遮挡，拿取效率更高。框架整体采用对称式受力结构，四根主立柱作为主要承重载体，每层的横向支撑型材通过角件与立柱锁紧连接，受力可均匀传导至底部的四个支撑脚，避免局部应力集中造成的框架变形。底部支撑脚采用可调式结构设计，可根据地面的实际平整度调节支撑高度，即使在车间存在轻微坡度或者地面不平整的区域，也能保证架体放置平稳，不会出现晃动、层板倾斜的问题，避免放置的物料滑落。

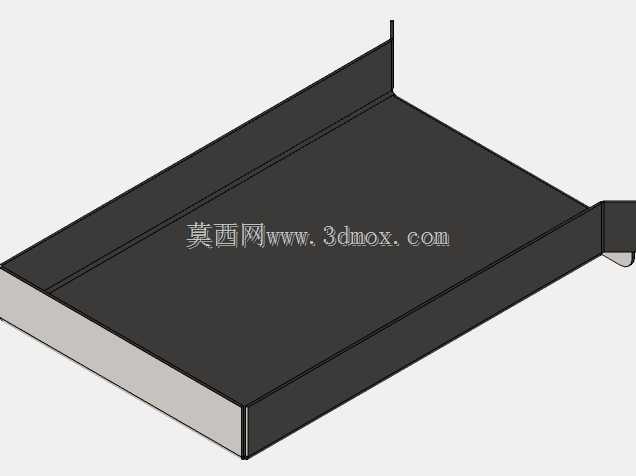

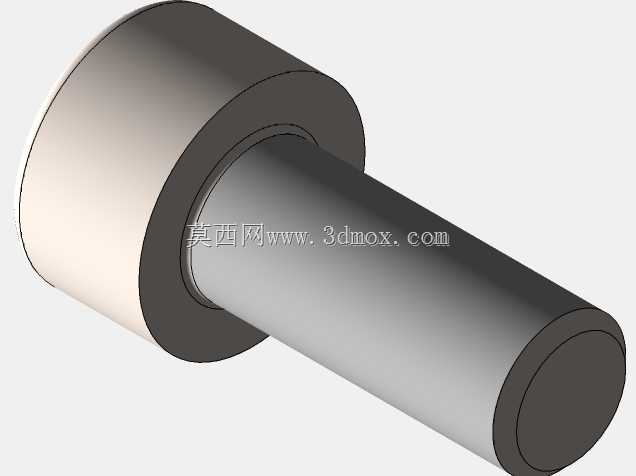

　　设计过程中优先考虑了组装的便捷性，所有型材连接均采用标准工业铝型材配套连接件，无需焊接工序，现场组装时只需要使用常规内六角扳手即可完成全部装配作业，后期如果需要调整层间距、扩展架体高度或者更改层板数量，只需要松开对应位置的紧固件即可调整，不需要对主体结构进行切割、焊接等破坏性改动，适配不同高度物料的存放需求。层板采用硬质平板材质，表面平整耐磨，放置工件时不会出现局部凹陷，边缘做了限位处理，避免放置的盒体或者工件从层板侧边滑落。框架的型材槽口可搭配各类外置附件，比如侧边加装标签条标识每层存放的物料品类，或者加装挡边、挂钩拓展收纳功能，也可根据使用需求在架体侧面加装防静电胶皮，适配电子元器件类物料的防静电存储要求。

　　从安装边界来看，架体整体为立式长方体结构，占地面积较小，可充分利用垂直空间拓展存储容量，适合布置在车间通道旁、设备间隙等狭窄区域，安装时不需要在地面打孔固定，放置到位调整好支撑脚水平即可投入使用，搬迁移位时可整体抬运，也可拆解后运输到新位置重新组装，不会破坏车间地面结构。架体的上层空间可放置重量较轻、取用频率较低的物料，中层高度匹配操作人员站立时的手部操作区间，用来放置高频取用的工件或者工具，下层空间可放置重量稍大的物料，降低整体重心提升架体稳定性，符合人机工程学的操作高度要求，长时间取用物料也不会造成过度的肢体疲劳。框架的铝型材表面经过阳极氧化处理，耐磨损、防腐蚀，在存在少量切削液飞溅、轻微油污的机加工车间环境中，也不会出现锈蚀、表层脱落的问题，日常清洁只需要擦拭即可，维护成本极低。
