工业仓储用单层钢平台夹层结构设计

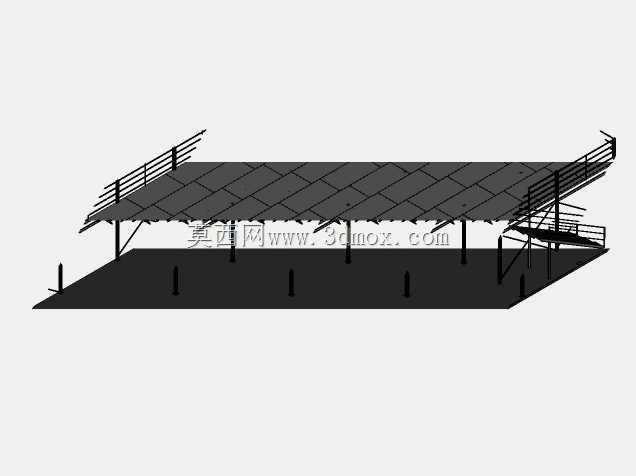

　　这套单层夹层结构的三维模型，核心面向垂直布局的工业仓储场景，针对现有厂房、仓库的上部闲置竖向空间做二次利用，在不改动原有建筑主体承重结构、不新增土建施工的前提下，实现仓储可用面积的扩容，相比新建独立仓储建筑，施工周期更短，改造成本更低，适配多数已投用的生产车间、原料仓、成品仓的空间改造需求。

　　从实际使用场景来看，这类夹层结构通常部署在净空高度4.5米以上的室内空间，下层预留2.2米至2.8米的通行与作业高度，可满足普通手动液压叉车、拣货人员的正常通行，也可适配部分低位拣选设备的作业需求；上层平台的净空高度根据整体建筑层高调整，通常不低于1.8米，主要用于存放周转率相对较低、单件重量在平台额定载荷范围内的原料、半成品、成品或工装器具，也可根据需求在上层布置轻型拣货工位、临时物料暂存区。

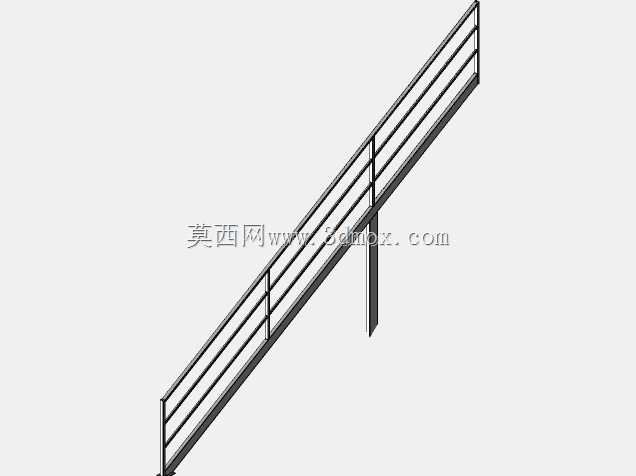

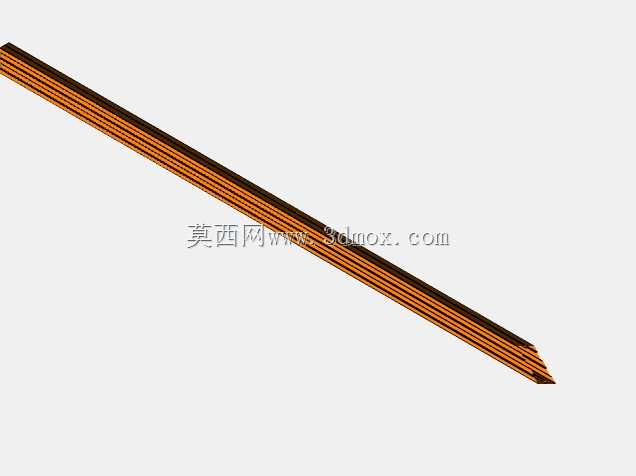

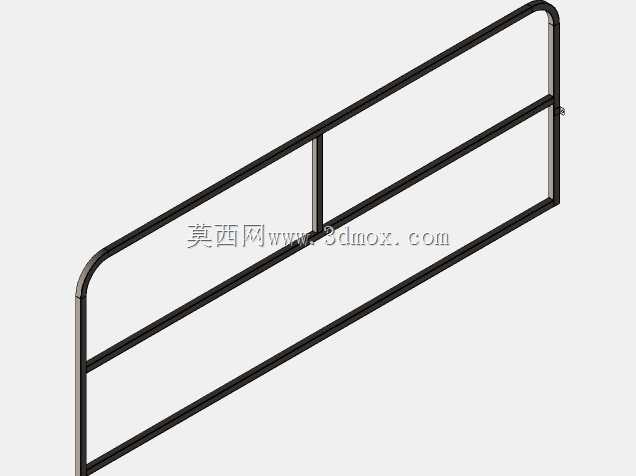

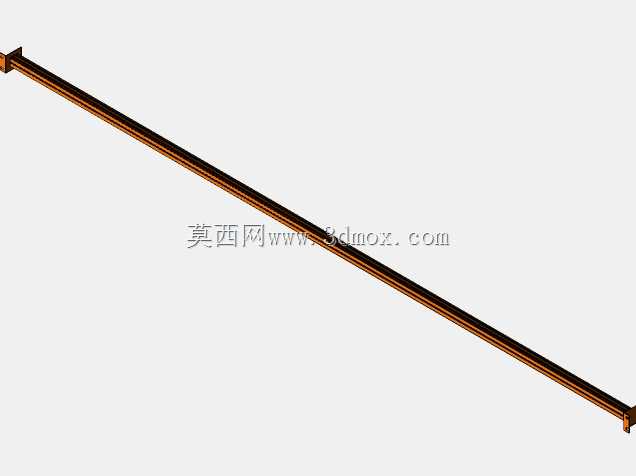

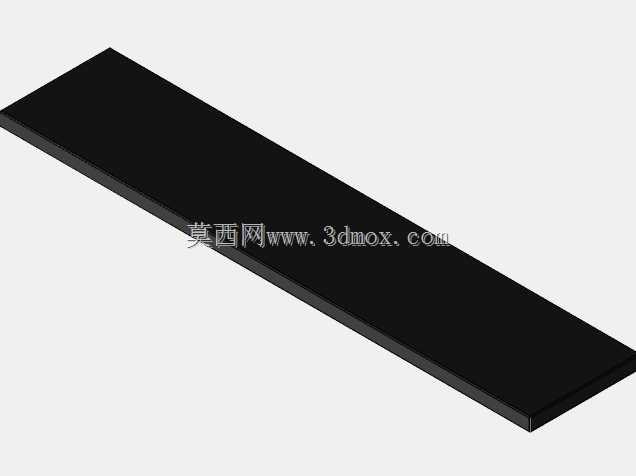

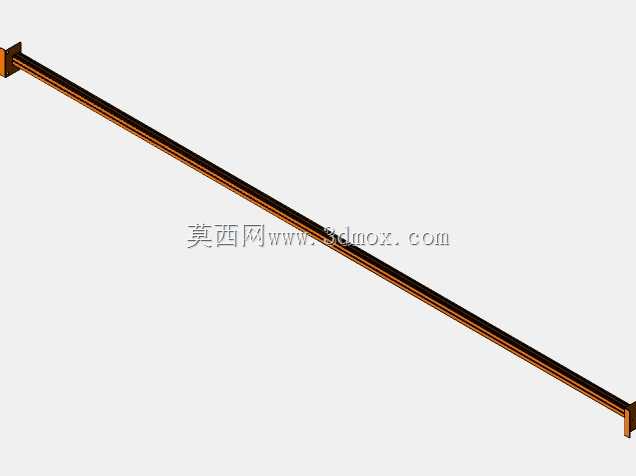

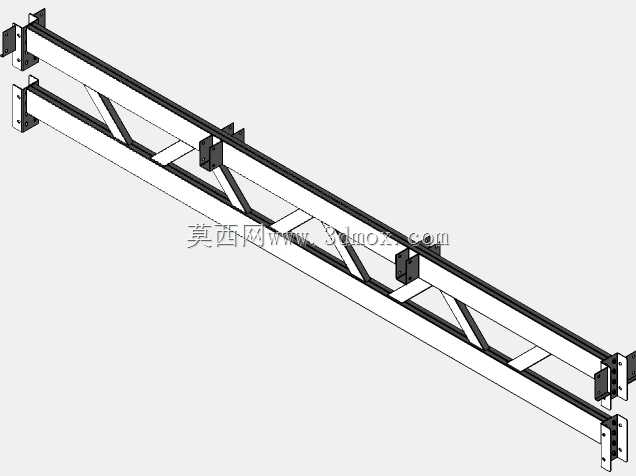

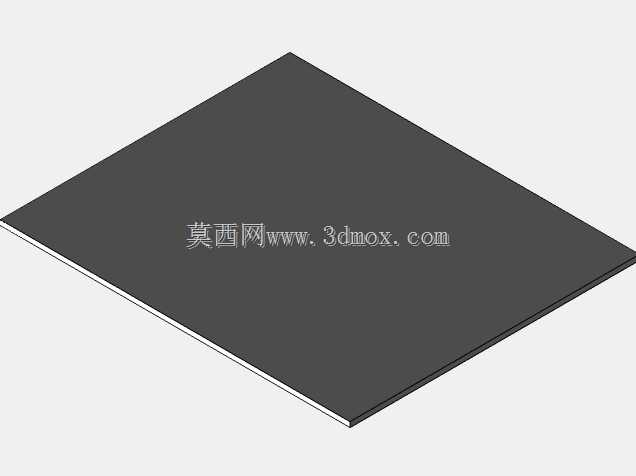

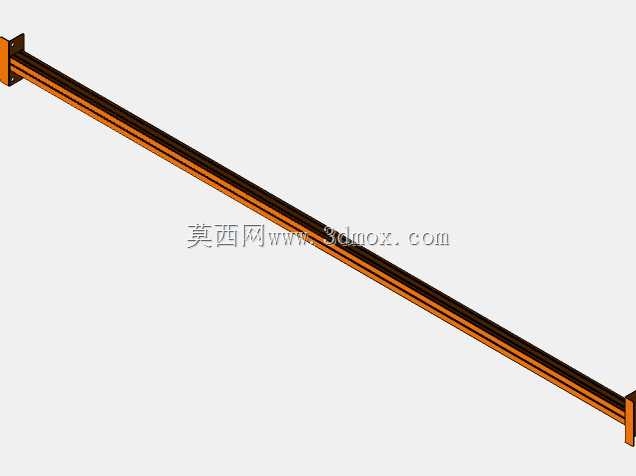

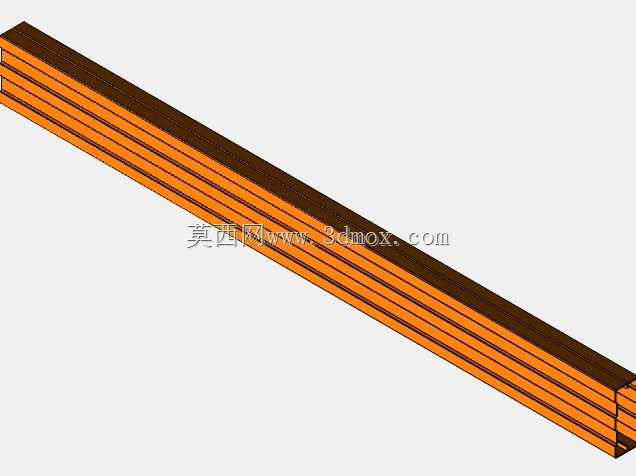

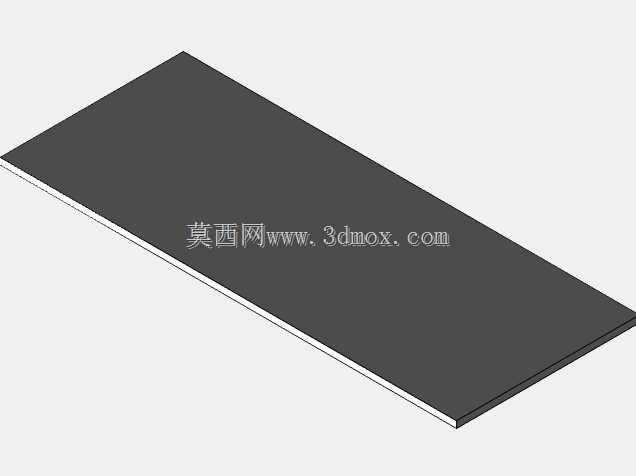

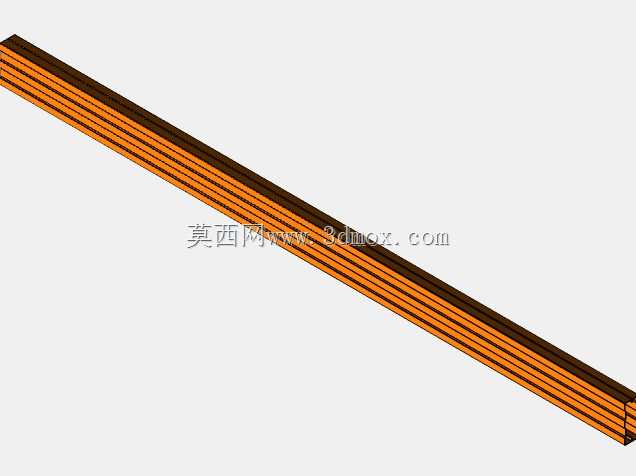

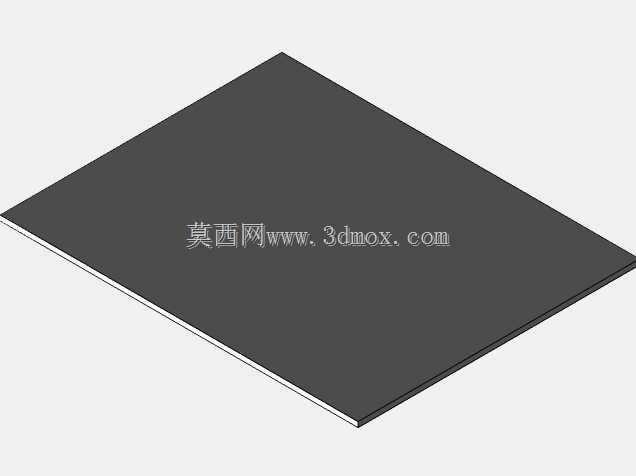

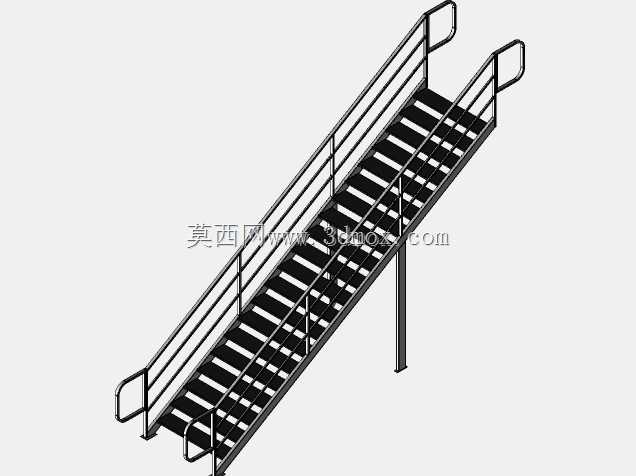

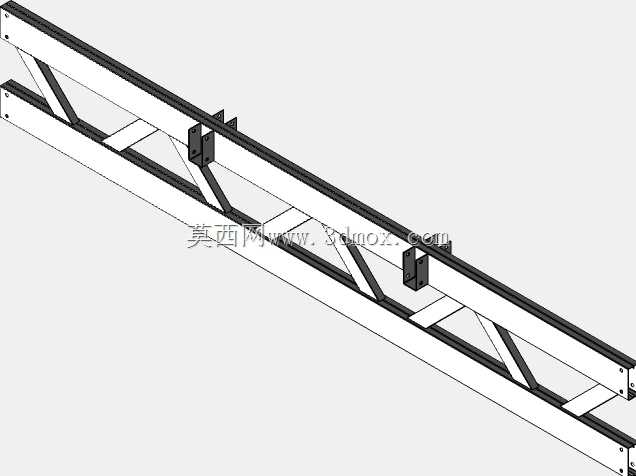

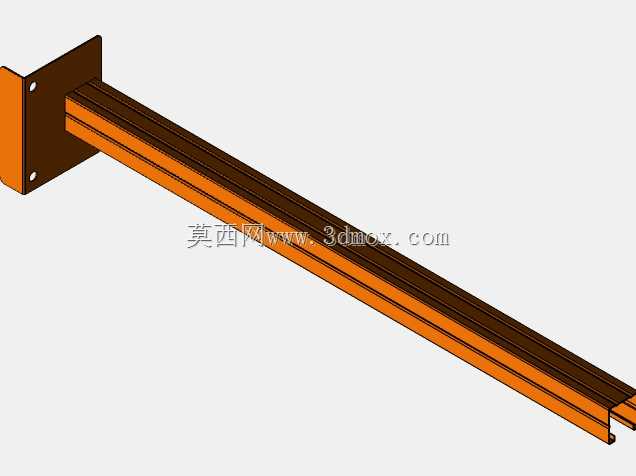

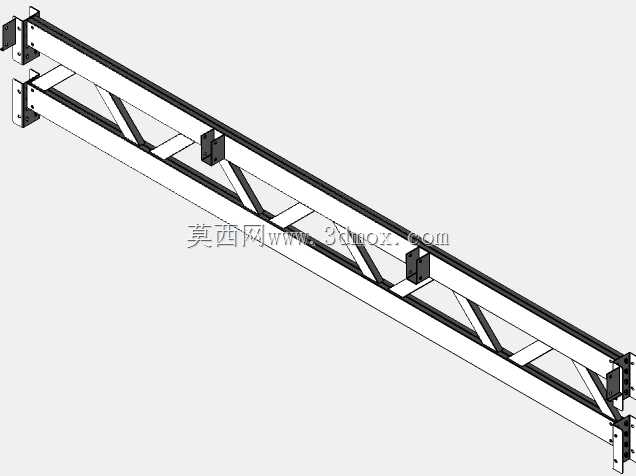

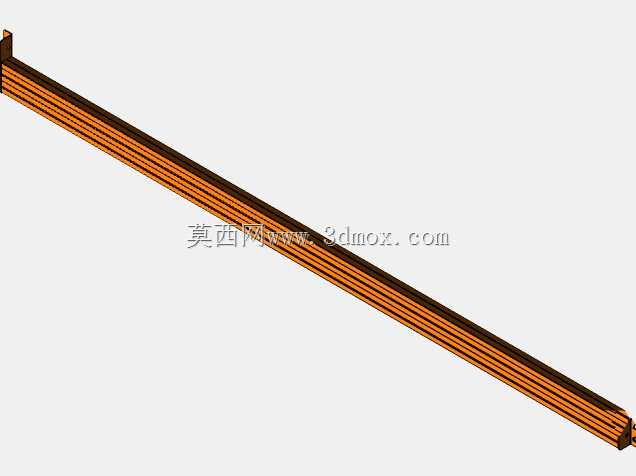

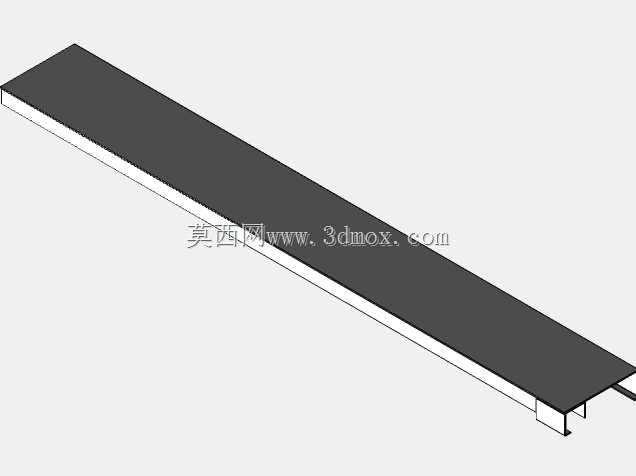

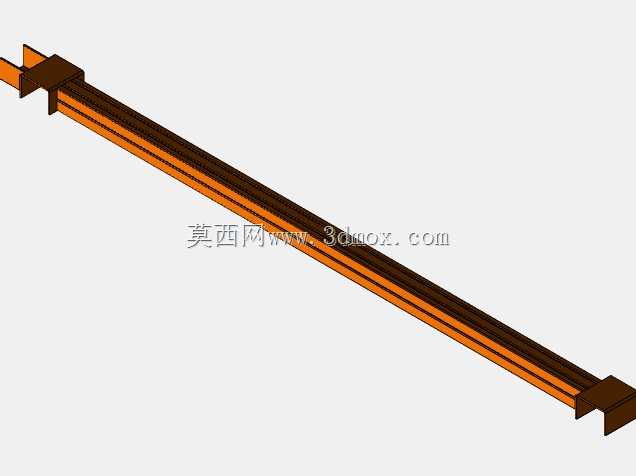

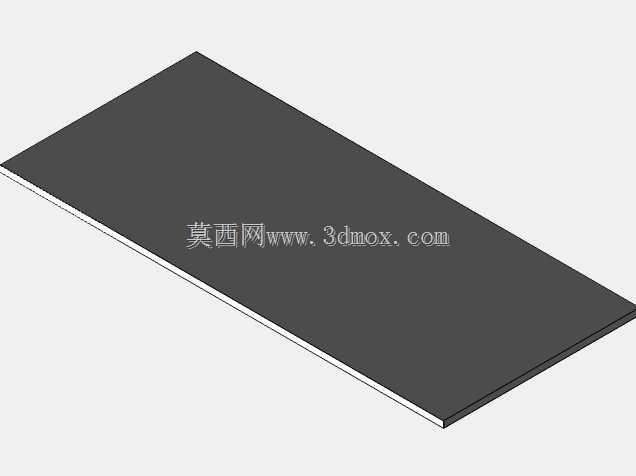

　　结构设计层面，整套夹层采用主次梁搭配立柱的承载框架，主承重梁沿建筑短跨方向布置，次梁垂直于主梁均匀排布，上方铺设花纹钢板或钢格板作为作业面，平台边缘设置1.1米高的防护栏杆，栏杆底部设置100毫米高的挡脚板，防止物料从平台边缘滑落；配套设置的斜梯采用踏步板防滑设计，梯段宽度不小于0.8米，倾斜角度控制在45度以内，满足人员上下及小件物料搬运的通行需求。立柱底部采用膨胀螺栓与原有建筑地面固定，不破坏地面的原有防水层与结构层，部分大跨度场景下会在立柱与主梁连接处加设斜撑，提升整体结构的抗侧移能力，避免人员行走或物料搬运时出现明显晃动。

　　安装边界方面，设计时首先要确认原有地面的承载能力，通常要求地面静载承载力不小于5吨每平方米，避免立柱集中载荷造成地面沉降；结构外缘与建筑墙体、立柱、消防设施、管线桥架的安全距离不小于0.3米，预留出管线维护、消防通道的必要空间，同时要避开建筑内的消防喷淋、照明灯具、通风管道等现有设施，若夹层覆盖区域内有消防设施，需按照消防规范将相关设施延伸至夹层上下两层，满足合规要求。平台的单块区域跨度通常控制在6米以内，若需更大跨度则需加大主梁截面规格或增加立柱密度，额定均布载荷根据使用需求通常分为200公斤每平方米、300公斤每平方米、500公斤每平方米三个常规等级，可根据存储物料的实际重量调整型材规格，避免材料冗余或承载不足。

　　从功能特性来看，这类夹层结构属于装配式钢结构，所有构件均在工厂预制完成，现场仅需通过螺栓连接组装，无需大量现场焊接作业，安装过程无明火，适合在不停产的车间内分区域施工；后期若仓储布局调整，整套结构可拆解后重新组装，也可根据需求扩展平台面积、调整层高，构件的复用率可达90%以上。平台表面可根据使用需求做环氧喷涂、热镀锌等防腐处理，适配潮湿、多粉尘等不同的仓储环境，防护栏杆可根据需求设置活动式卸料口，方便通过升降设备将大件物料转运至平台上层。

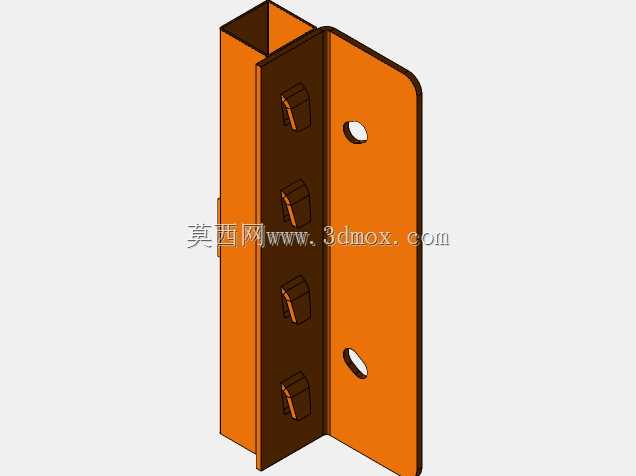

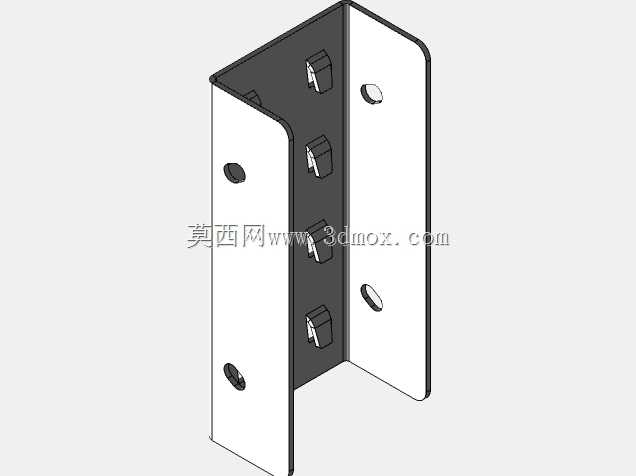

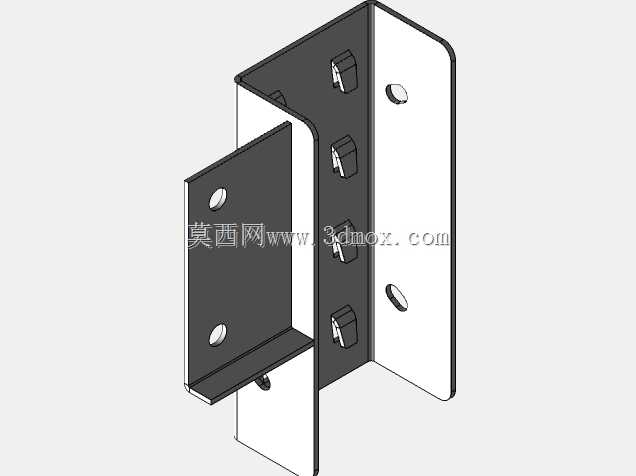

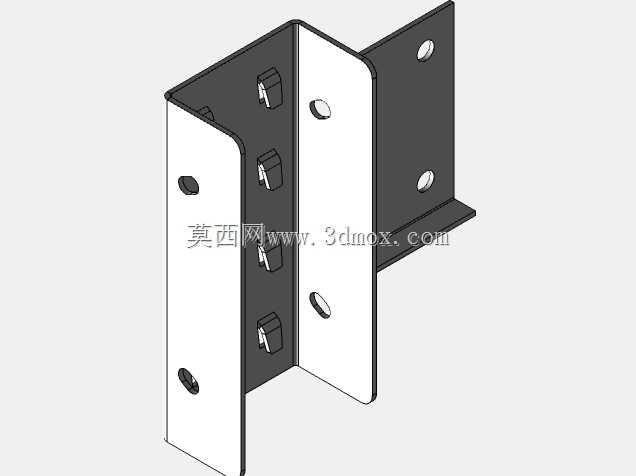

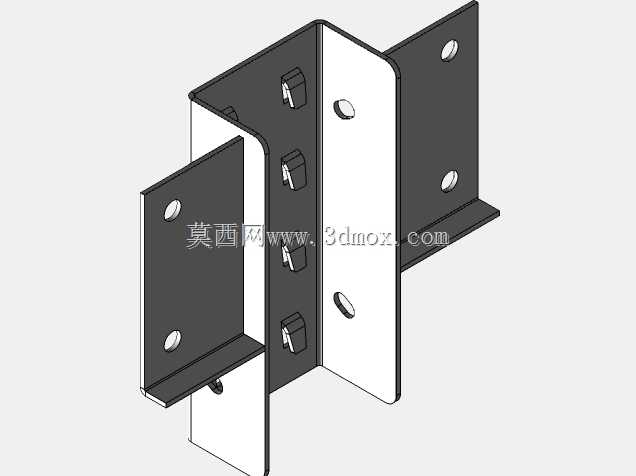

　　建模过程中，整套结构的型材规格、连接节点均按照常规钢结构设计规范做了参数化处理，主次梁的连接采用标准节点板螺栓固定，立柱与主梁的连接采用加劲肋强化承载能力，所有螺栓孔的位置、孔径均符合装配式钢结构的安装公差要求，可直接导出构件加工图用于生产预制，也可根据实际场地的尺寸、载荷需求快速调整参数，生成适配不同场景的夹层结构方案，避免从零开始建模的重复工作。需要注意的是，若上层存储物料的单件重量超过1吨，需在对应位置做局部载荷强化，加密次梁排布并加大对应位置的立柱规格，避免局部载荷过大造成结构变形；若夹层部署在有叉车作业的区域，需在平台边缘设置防撞护栏，防止叉车撞击立柱造成结构失稳。
