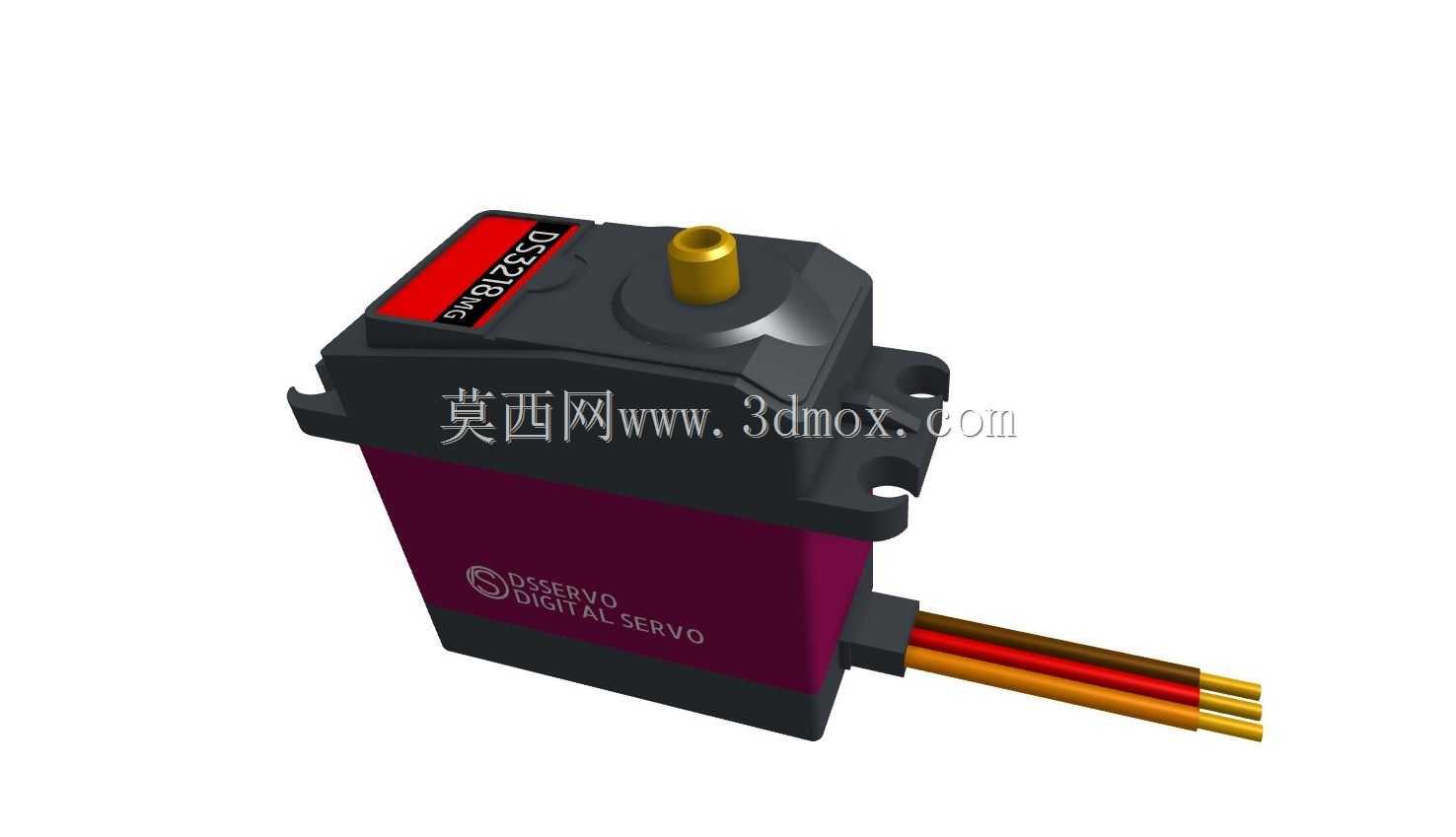

DS3218MG大扭矩数字舵机结构设计

　　在做小型自动化设备、航模、仿生机器人关节的执行元件选型时，20kg级数字舵机是很多结构工程师绕不开的选项，这次拆解建模的DS3218MG舵机，刚好覆盖了这类中端舵机的典型结构特征，能给做非标小负载执行机构的同行提供不少参考。先从实际应用场景说，这类舵机不像工业伺服那样需要配套驱动器、编码器做复杂闭环，本身集成了控制电路、减速组、位置反馈电位器，只需要给PWM信号就能实现0-180度（部分改装款可到270度）的角度定位，常见的应用场景包括1:10比例遥控模型的转向、油门控制，桌面级机械臂的关节驱动，小型自动化分拣设备的拨料机构，还有仿生四足机器人的腿部关节、教育类机器人套件的执行端，甚至不少DIY的自动开窗器、小型云台转台也会选用这类舵机，核心原因就是集成度高，不需要额外搭建驱动链路，安装固定方式标准化，能快速完成机构搭建。

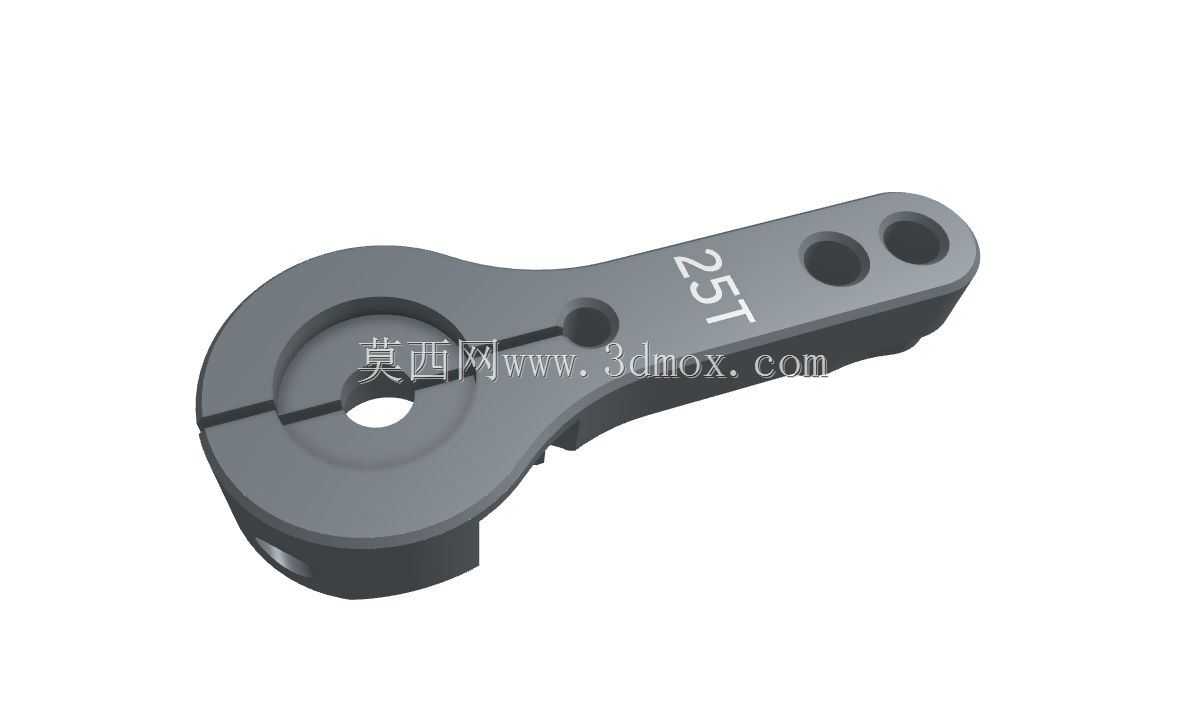

　　从功能特性来看，这款DS3218MG属于数字舵机范畴，和传统模拟舵机相比，内部的控制电路用MCU处理PWM输入信号，不会因为信号微小波动出现抖舵，死区范围更小，定位精度能控制在1度以内，静态保持扭矩足够，20kg的标称扭矩是在6V供电下的输出值，足够带动1kg以内的负载做定角度摆动，金属齿轮组的设计也避免了尼龙齿轮在冲击负载下打齿的问题，输出轴采用25T标准花键，和市面上绝大多数舵机摇臂、舵盘通用，不需要额外定制连接件，出线采用标准的三线制，分别是电源正、电源地、信号输入，线序和主流舵机完全兼容，替换旧型号不需要改接线。

　　设计思路上，这款舵机的结构完全围绕小体积大扭矩输出的需求做排布，上层是控制电路板和电位器组件，电位器和输出轴直接联动，实时反馈输出轴的角度位置，电路板上集成了电源管理、信号解调、H桥驱动电路，能直接把接收机或者控制器发来的PWM信号转换成电机的驱动电压；中层是三级直齿减速组，电机输出的高转速低扭矩通过三级齿轮减速，把扭矩放大到输出轴，齿轮全部采用粉末冶金材质，兼顾耐磨度和抗冲击能力，齿轮轴直接压入上下壳体的定位孔，不需要额外的轴承衬套，在控制成本的同时满足中等负载下的使用寿命要求；下层是直流有刷驱动电机，靠两颗螺丝固定在下壳体上，电机输出轴带铜套和第一级减速齿轮啮合，减少高速转动下的旷量。

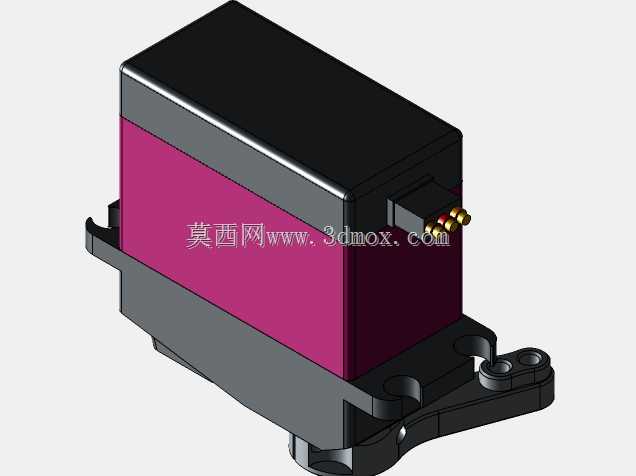

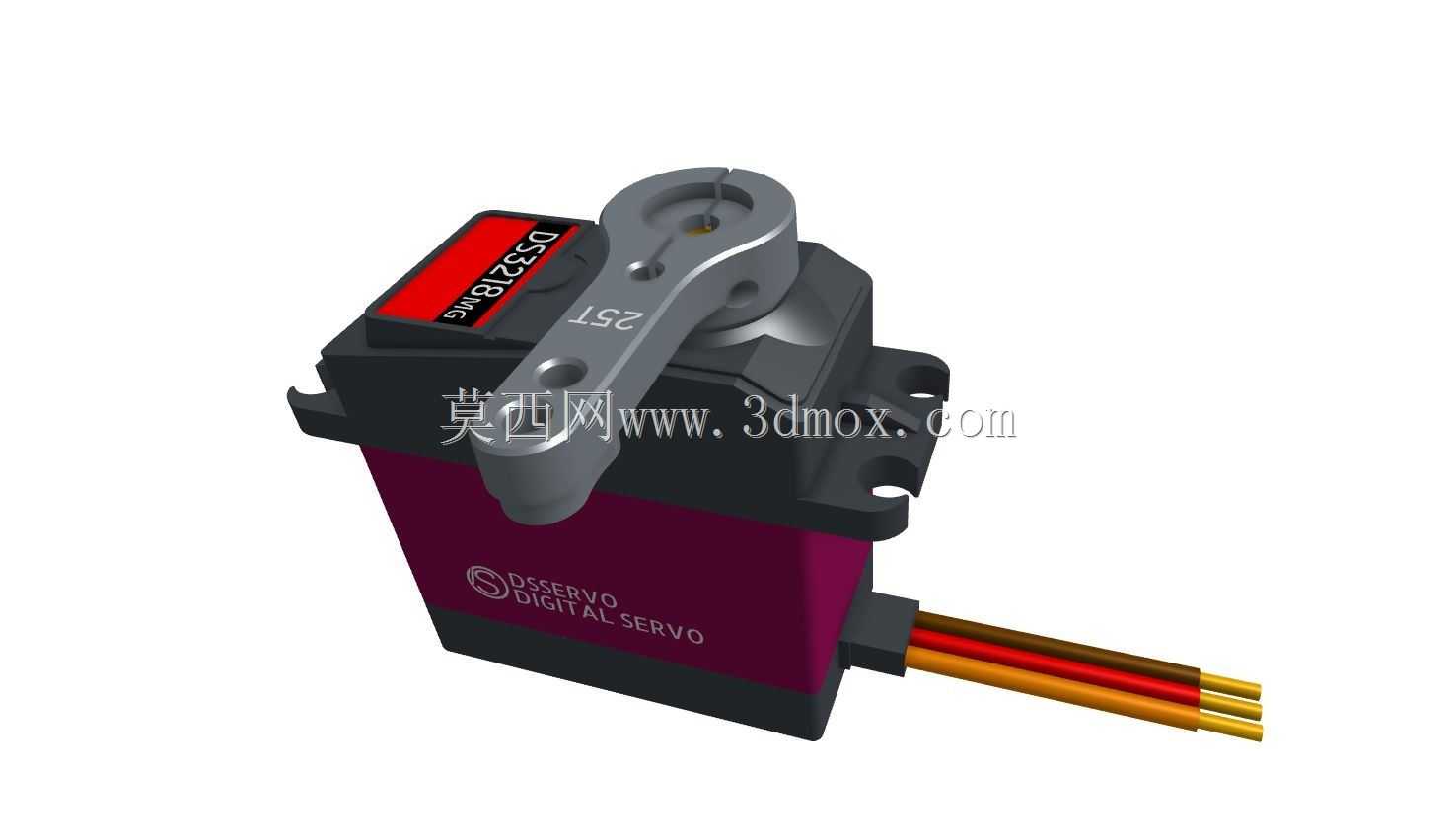

　　外形尺寸和安装边界是结构设计时最需要关注的部分，这款舵机的主体尺寸是40mm长、20mm宽、40.5mm高，属于标准的大舵机安装尺寸，两侧的安装耳是标准孔位，安装孔中心距是48mm，孔径3mm，可以直接用M3螺丝固定在安装支架上，输出轴中心到壳体底部的高度是24mm，输出轴突出上壳体的高度是6mm，搭配标准金属摇臂时，摇臂的转动半径最大可以到18mm，设计安装空间时需要预留出摇臂摆动的扇形区域，避免和周边结构发生干涉；出线位置在壳体侧面的下部，线长一般是300mm，布线时需要预留出舵机摆动时的线体活动量，避免反复弯折导致线芯断裂。另外壳体上下盖采用四颗自攻螺丝锁紧，结合面有定位止口，防尘能力能满足室内设备的使用要求，上盖的标签位置预留了凹槽，不会因为标签凸起影响安装平面的贴合度，输出轴根部有橡胶密封圈，能减少灰尘进入减速组的概率，延长齿轮使用寿命。

　　在做三维建模的时候，需要特别注意几个公差配合的位置：首先是输出轴和上盖轴孔的配合，间隙要控制在0.05mm以内，既不能太涩导致转动阻力大，也不能间隙太大出现输出轴旷量；其次是安装耳的孔位公差，两个安装孔的位置度公差要控制在0.1mm以内，避免安装时出现螺丝对不上孔的问题；还有输出轴的25T花键参数，齿形、齿深要和标准件一致，不然通用摇臂装上去会出现打滑或者装不上的问题。另外在做机构集成设计的时候，要注意舵机的供电线径，20kg舵机在堵转时电流能达到2A以上，供电线不能太细，不然会出现压降大导致舵机扭矩不足、丢步的问题，信号输入线要尽量远离动力线，避免电磁干扰导致信号误触发。
