双活塞汽缸蒸汽机教学演示结构

　　这套双活塞汽缸蒸汽机结构，核心面向机械原理教学、小型动力装置原型验证场景使用，区别于单缸蒸汽机的动力输出特性，双活塞交替做功的结构能够大幅降低飞轮转动的死点卡顿问题，让动力输出的平顺性得到明显提升。从实际应用场景来看，这类小型双缸蒸汽机既可以作为工科院校机械原理课程的具象演示教具，帮助学习者直观理解曲柄滑块传动、蒸汽配气逻辑、飞轮储能的机械原理，也可作为小型复古动力装置的核心结构，适配微型船舶模型、小型展示动力台架的动力输出需求。

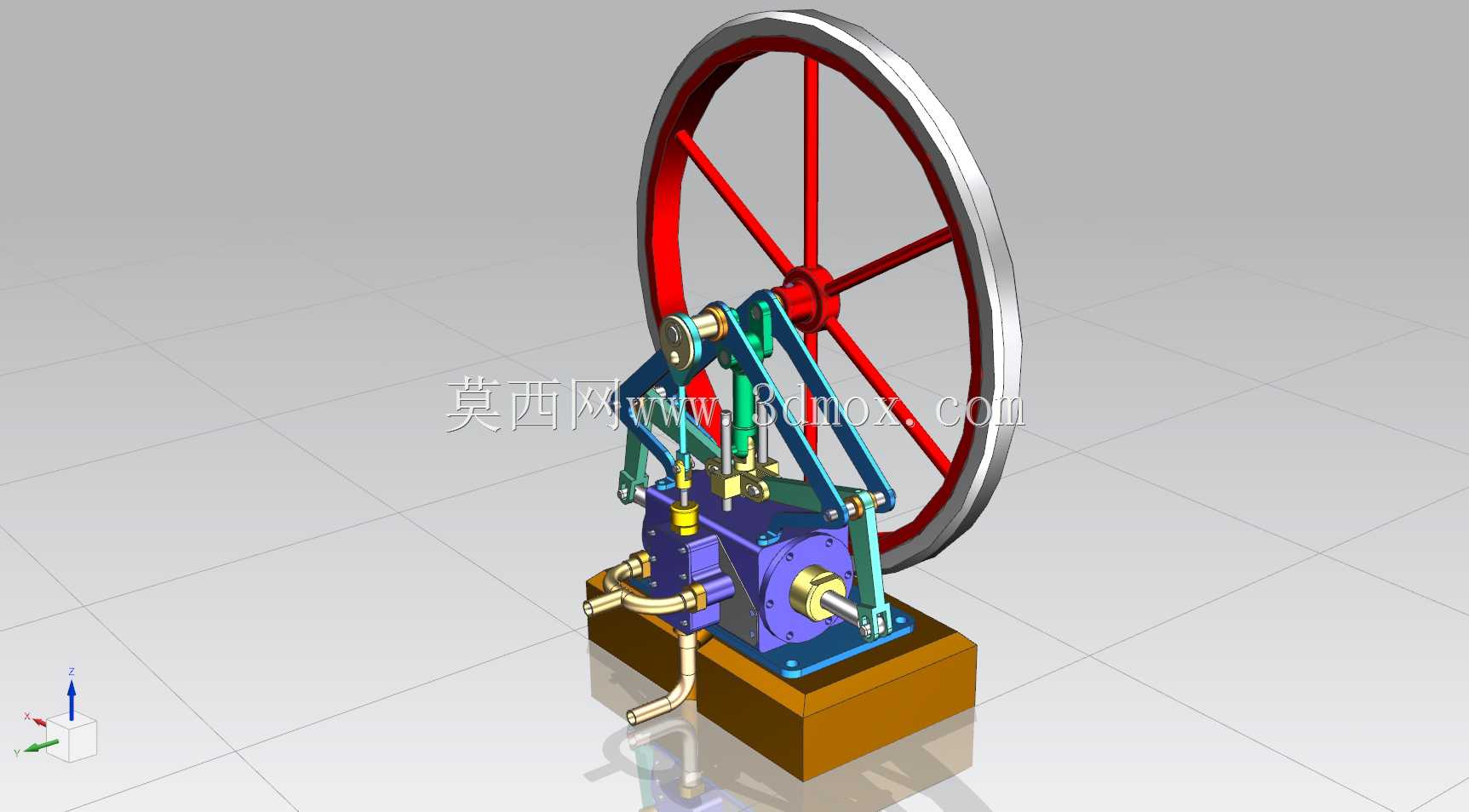

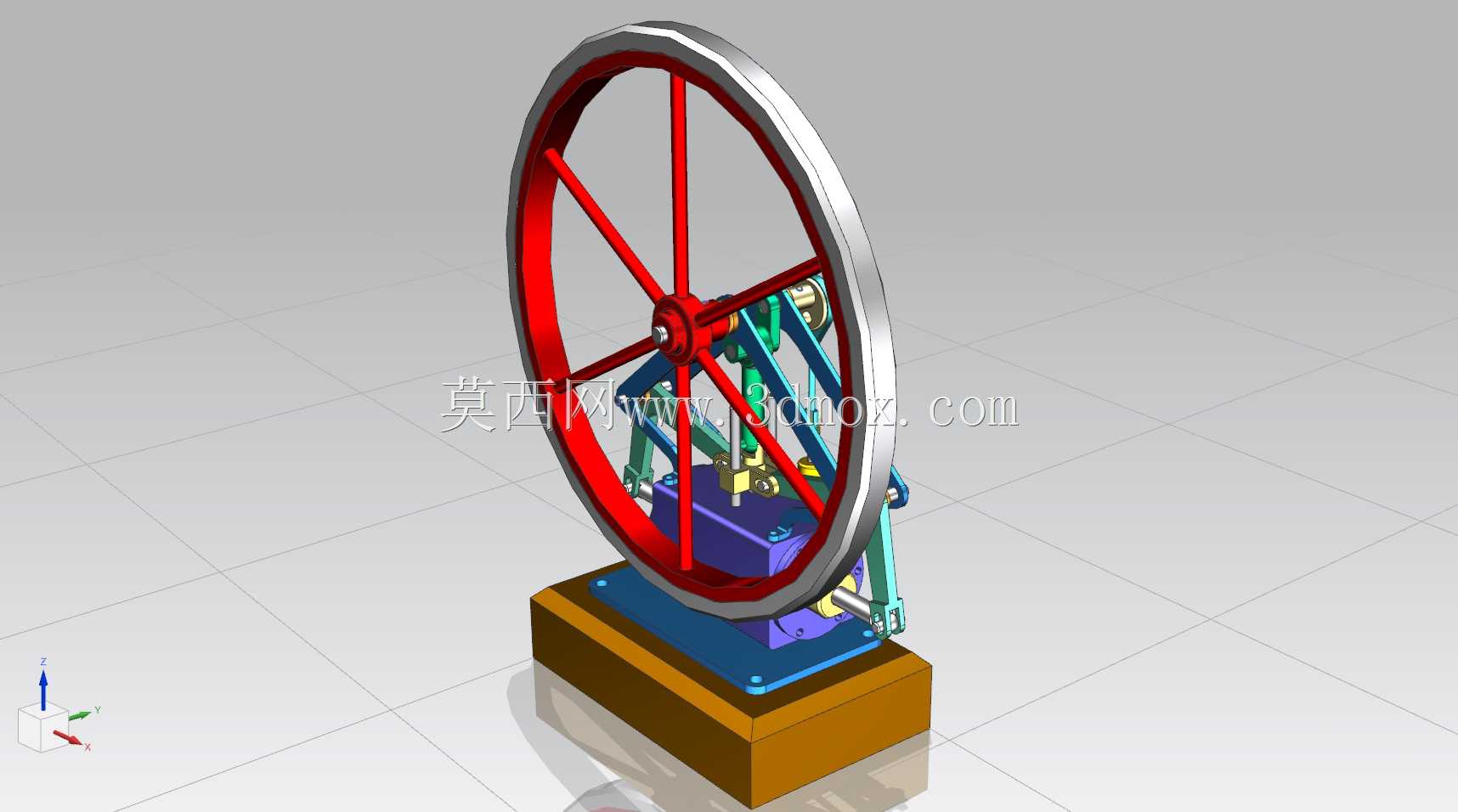

　　从功能特性层面拆解，整套结构的动力输出核心由两组对称布置的活塞汽缸组成，配气机构通过联动的摆臂结构同步控制两个汽缸的进排气时序，当一侧活塞运行到上止点时，配气阀恰好切换该侧汽缸的进气通路，高压蒸汽推动活塞下行做功，同时另一侧活塞完成排气行程上行，两组活塞的动力通过曲柄结构共同传递到主轴，带动大直径飞轮转动。大直径辐条式飞轮的设计并非单纯的外观还原，其较大的转动惯量能够储存活塞做功冲程的能量，在活塞处于上下止点的无动力区间维持主轴连续转动，避免出现运转卡滞的问题。底座采用整块式安装基座设计，所有汽缸、传动支架、主轴轴承座都直接固定在基座上，能够保证各部件的同轴度与安装刚度，避免运转过程中出现结构共振导致的部件松动。

　　设计思路上，整套结构优先保证传动逻辑的直观可视，所有配气连杆、活塞传动臂都采用外露布置，没有额外的壳体遮挡结构，学习者可以直接观察到每个运动部件的动作时序，理解蒸汽动力从直线往复运动转化为旋转运动的完整过程。汽缸本体采用分体式装配设计，缸体、端盖、活塞、密封槽都做了独立的结构拆分，既方便装配过程中的公差调整，也能够直观展示往复式动力设备的密封结构设计逻辑。传动连杆的铰接点都采用了销轴式连接结构，预留了合理的配合间隙，既保证运动过程无卡滞，也能减少铰接位置的磨损量，延长演示结构的使用寿命。

　　从安装边界与尺寸逻辑来看，整套结构的安装基准为底部矩形基座，基座上预留了四个沉头安装孔位，可以直接通过螺栓固定在演示台架或者设备安装面上，安装时需要保证主轴的水平度，避免飞轮转动时出现偏摆。飞轮作为整套结构中尺寸最大的部件，其外圆到基座底面的高度、到两侧支架的安全间隙都做了合理预留，运转过程中不会和其他固定部件产生运动干涉。汽缸的进排气接口都布置在缸体侧面，采用外伸的管接头结构，方便外接蒸汽管路与排气通路，管路接口的位置避开了所有运动部件的运动范围，不会出现管路和传动臂剐蹭的问题。主轴两端的轴承座采用对称布置，能够平衡飞轮和曲柄带来的径向载荷，减少主轴运转过程中的弯曲变形。

　　在实际结构验证过程中，这类双活塞结构的配气相位调整是核心要点，两个活塞的行程差需要严格对应180度曲柄转角，配气阀的开关时机需要和活塞位置精准匹配，否则会出现两侧汽缸动力抵消、运转阻力过大的问题。外露的传动结构也方便使用者在调试过程中直接观察各部件的动作位置，快速调整配气连杆的长度，找到最优的配气时序。相比单缸蒸汽机，双活塞结构的启动性能更好，无论主轴停在任何角度，总有一侧活塞处于做功行程的起始位置，不需要人工盘车越过死点即可启动，这一特性也让其在小型动力装置应用场景中具备更高的实用性。
