3D打印机西格玛铝型材配套卡扣结构

　　在桌面级FDM3D打印机的框架搭建过程中，铝型材凭借轻量化、易组装、槽道通用度高的特性，已经成为绝大多数DIY机型与入门级量产机型的首选框架基材，而配套的型材卡扣类零件，往往是决定框架走线规整度、附件安装便捷度的关键小尺寸结构件，本次涉及的这款适配西格玛系列铝型材的卡扣，就是针对该系列型材的槽道截面特征专门设计的配套连接件。

　　从实际应用场景来看，这类卡扣主要承担三类功能：第一类是型材槽道内的走线约束，将打印头的加热线、温控线、限位开关信号线规整固定在型材槽道内部，避免走线外露随运动部件拖拽出现磨损、干涉；第二类是外置附件的快速挂载，比如小型理线架、侧边料架、灯带、防尘罩固定边等附件，不需要在型材上额外打孔攻丝，直接通过卡扣卡入槽道即可完成定位，拆装调整位置时只需要按压卡扣的弹性解锁位就能滑动移位，不需要拆解整段框架；第三类是拼接位置的辅助定位，在两段型材垂直拼接或者斜向拼接的接缝位置，这类卡扣可以嵌入槽道填补拼接缝隙，避免框架组装后出现局部错位晃动，提升整体框架的刚性表现。

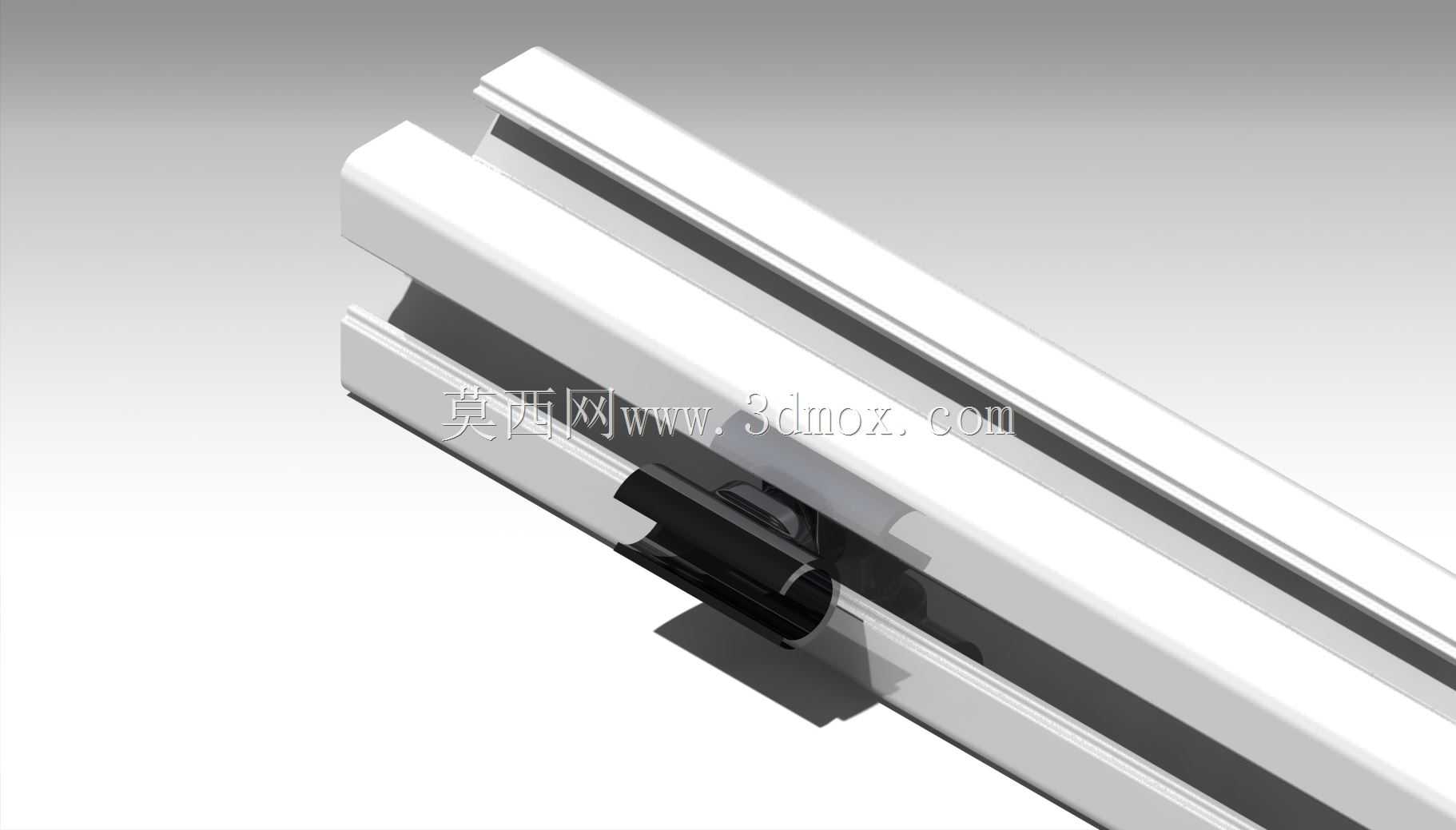

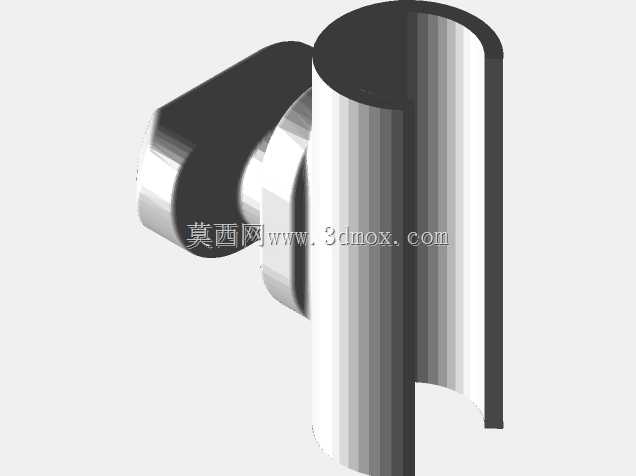

　　从设计思路层面拆解，这款卡扣的结构完全匹配西格玛铝型材的槽口尺寸，卡扣的两侧弹性卡爪做了对称的倒钩结构，卡爪的外张角度经过反复调整，既保证卡入槽道后有足够的抱紧力，不会因为设备运行的振动出现松脱滑移，又能保证手动按压解锁时不需要借助额外工具，徒手就能完成拆装。卡扣的主体基座部分做了平面让位，和型材外表面保持齐平，不会突出型材表面影响其他部件的安装，基座上预留的通用安装位可以适配M3、M4规格的标准紧固件，方便用户根据自身挂载需求固定不同的附件。卡爪的根部做了圆弧过渡的减薄处理，保证弹性形变区间足够，反复拆装不会出现应力断裂，同时卡爪和型材槽道接触的面做了细微的防滑齿纹，卡紧后和槽道内壁的静摩擦力足够，挂载0.5kg以内的附件不会出现下滑移位。

　　关于安装边界与尺寸适配，这款卡扣专门适配西格玛系列的2020规格铝型材，槽道的卡入宽度控制在6mm，刚好匹配该系列型材的槽口净宽，整体卡扣的外露厚度不超过3mm，安装后不会超出型材的外轮廓边界，不会和打印机的运动轴、同步带、拖链等运动部件产生运动干涉。卡扣的整体长度控制在15mm，单颗卡扣的固定覆盖长度足够，同时不会因为尺寸过长影响在槽道内的滑动调整，在整段型材上布置卡扣时，常规走线场景下每隔200mm布置一颗就能满足走线固定需求，如果挂载较重的附件，可以在附件安装位的两侧各布置一颗卡扣，分散承重避免单点受力过大出现松脱。

　　在实际装机验证过程中，这类卡扣的适配性表现非常稳定，不管是全新的阳极氧化表面铝型材，还是使用过一段时间有轻微磨损的旧型材，卡爪的抱紧力都能保持在合理区间，不会出现新型材卡接过紧难以拆装、旧型材卡接过松容易滑脱的问题。和传统的尼龙扎带、槽内弹片螺母相比，这种专用卡扣的优势在于不需要提前预置，组装完成后的设备也可以随时加装调整，不需要拆开型材端盖把螺母滑入槽道，对于后期改装、追加附件的场景非常友好，同时卡扣的塑料材质本身有一定的绝缘性能，固定线材时不会磨损线皮造成短路风险，比金属材质的固定件安全性更高。

　　从结构设计的细节来看，卡扣的解锁按压位做了内凹的防滑纹理，手指按压时不容易打滑，解锁时只需要用两个手指同时按压两侧的卡爪尾部，就能让卡爪的倒钩脱离型材槽道的内限位边，此时就可以沿着槽道自由滑动卡扣调整位置，调整到目标位置后松开手指，卡爪依靠自身的弹性回弹，倒钩重新卡入槽道的限位边完成锁紧，整个操作过程不需要任何工具，单人徒手几秒就能完成位置调整，对于经常需要调整设备附件位置、改装走线的用户来说，这种结构的实用性远高于传统的螺丝固定式连接件。另外卡扣的边角全部做了R0.5以上的圆角处理，没有尖锐的毛边棱角，安装过程中不会划伤手，也不会刮伤线材的外绝缘层，长期使用的可靠性更有保障。
