带开关一体式AC电源输入插座结构

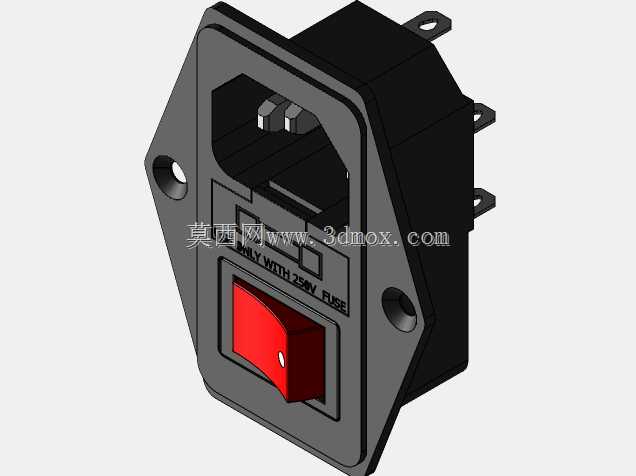

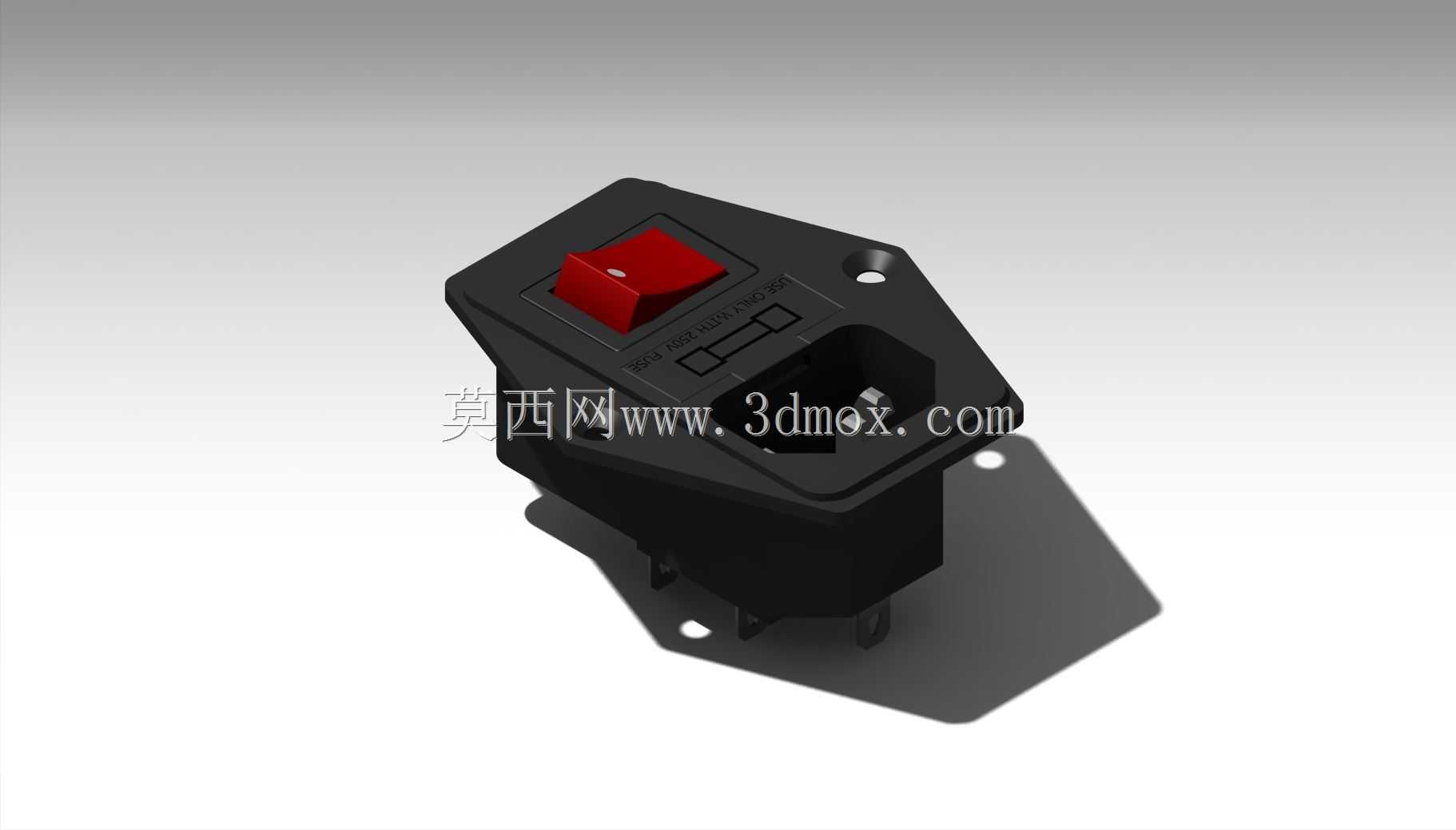

　　这款带红色船型开关的一体式AC电源输入组件，是各类工业电控设备、桌面型机电装置、小型测试仪器上极为常见的供电接入部件，日常做设备电控布局时，这类集成化部件能大幅简化机箱面板的开孔与布线工作量，相比单独布置插座、开关、保险丝座的分体方案，集成式结构的装配效率能提升六成以上，也能减少面板开孔带来的防护等级下降问题。从实际应用场景来看，这类部件常被用在桌面型3D打印设备、小型数控雕刻机、实验室直流电源、工控终端机箱的侧后方面板位置，作为整机市电输入的第一接口，承担外接电源线接驳、整机电源通断控制的核心功能，部分同结构衍生款还会在插座旁集成保险丝仓，实现过流保护的集成化布置，进一步压缩面板占用空间。从功能特性上看，

　　组件上的红色翘板开关属于单刀双掷或双刀单掷结构，额定通断能力匹配常规10A/250VAC的市电接入需求，红色拨杆的视觉辨识度高，设备运维人员能快速判断整机供电通断状态，避免误操作；下方的品字电源插座是通用IEC C14规格，和市面上主流的台式机电源线、设备供电线缆完全兼容，无需定制专用接插件，备件采购与替换成本极低。设计思路上，这款组件采用一体化注塑承载基座，黑色阻燃工程塑料作为主体外壳材质，满足UL94-V0级阻燃要求，基座上延伸出的带安装孔固定耳片，直接通过两颗M3螺丝就能固定在机箱面板内侧，不需要额外设计复杂的固定支架；插座的金属插套采用锡磷青铜材质，表面镀镍处理，反复插拔后仍能保持稳定的接触压力，

　　减少接触电阻过大带来的发热问题；开关的触点采用银合金材质，带自清洁结构，长期通断动作后不会因为触点氧化出现接触不良的问题。从安装边界尺寸来看，这类集成插座的面板开孔尺寸通常为37*28mm左右的矩形开孔，基座本体在机箱内部的纵深尺寸不超过45mm，固定耳片的安装孔中心距为48mm，适配0.8mm到2mm厚度的冷轧钢机箱面板、ABS塑料机箱面板安装；接线端采用快插式6.3mm插片，和常规设备内部的供电线束端子直接匹配，不需要焊接，装配时工人直接将线束端子插到位即可，能大幅缩短整机装配的接线工时。实际做结构设计选型时，需要注意基座后方的布线空间预留，要给开关、插座的接线插片留出至少10mm的线束弯曲空间，

　　避免线束被机壳内部的其他结构件挤压，造成绝缘层破损引发短路风险；同时面板开孔的边缘要做去毛刺处理，防止开孔毛刺刮破组件外壳的绝缘层，带来漏电隐患。这类集成式电源输入组件相比分体布置的方案，还能减少内部接线的节点数量，每减少一个接线节点，就能降低一处接触不良、线束松脱的故障点，对于需要长期连续运行的工业设备来说，这类细节设计直接影响整机的平均无故障运行时长。另外组件上的开关拨杆突出面板的高度控制在5mm以内，既方便手指按压操作，也不会因为突出过高，在设备搬运过程中被磕碰导致开关损坏或者意外通断；基座和面板贴合的位置带有一圈浅凸筋，安装后能和面板紧密贴合，减少缝隙，避免灰尘、飞溅的液体从开孔位置进入机箱内部，适配IP30左右的整机防护等级要求。在三维建模过程中，这类部件的建模重点要准确还原固定耳片的安装孔位置、插片的接线空间尺寸、面板开孔的匹配轮廓，确保在做整机虚拟装配时，能提前验证面板开孔的匹配度、内部布线的空间是否充足，避免实际加工后出现安装干涉、接线空间不足的问题；建模时还要还原开关拨杆的两个极限摆动位置，方便在做整机运动干涉检查时，验证拨杆摆动过程中会不会和周边的其他结构、标识标签产生磕碰。
