手持专业通讯对讲机结构设计

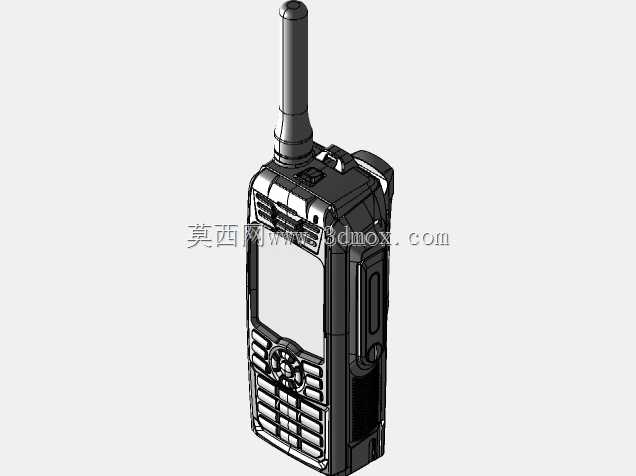

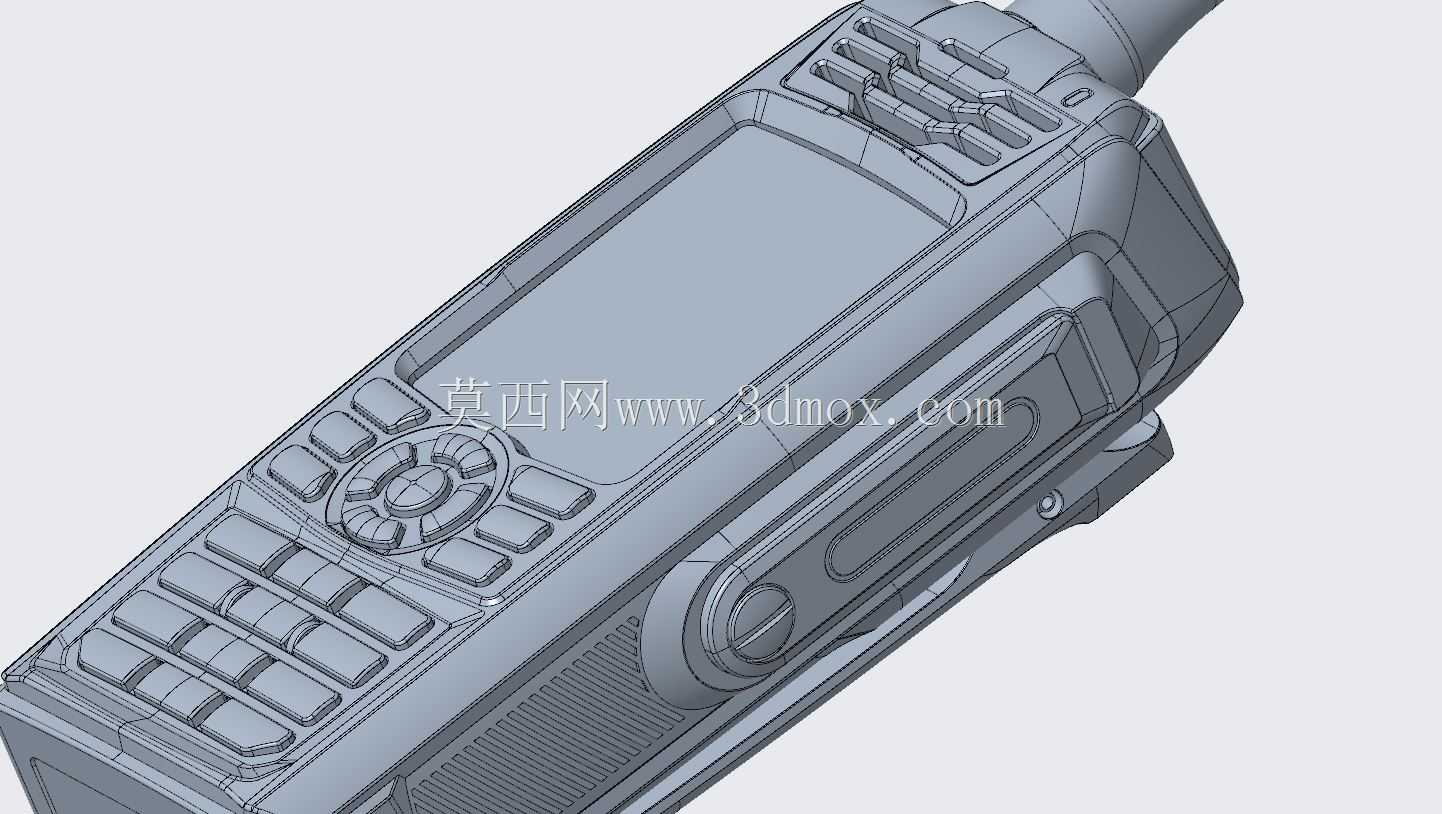

　　这款手持对讲机的结构设计，首先围绕现场作业的实际使用场景展开，在工业厂区、物业安保、户外作业、应急救援等场景中，作业人员往往需要在嘈杂、多障碍、手部可能佩戴防护手套的环境下完成通讯操作，因此整机的握持弧度、按键布局都做了针对性的适配。整机外壳采用上下分壳的装配结构，侧边预留了防滑纹理的设计空间，在戴厚手套操作时也能稳定握持，不会出现滑脱的问题。正面的按键区域做了分区设计，数字按键采用凸起的分块式布局，每个按键的按压行程控制在1.2-1.8mm之间，按压反馈清晰，即使在视线受阻的情况下，也能通过触感快速定位功能按键与数字按键，中间的导航旋钮做了齿状防滑边缘，旋转阻尼适中，可快速完成频道切换、音量调节的操作，不会出现旋钮打滑、调节档位不清晰的问题。

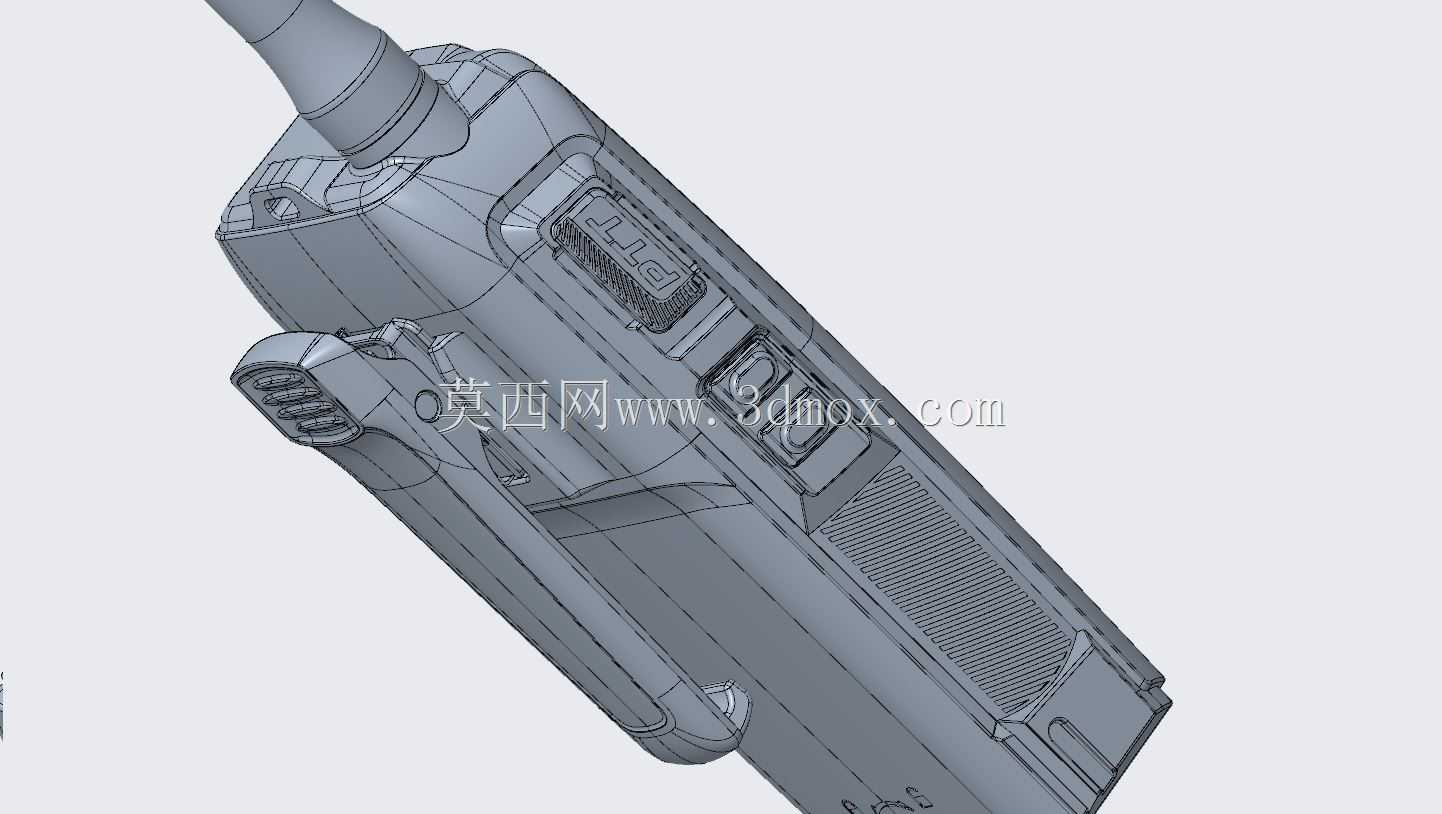

　　从功能布局来看，正面上方预留了显示屏的安装位，可适配1.8-2.2英寸的段码屏或小尺寸彩屏，屏幕周边做了0.8mm的凸起边框，在设备意外跌落时，边框会先接触接触面，避免屏幕直接受冲击碎裂。机身顶部预留了天线安装接口、信道切换旋钮与电源开关的安装位，天线接口采用通用的SMA母座设计，可适配不同增益的橡胶天线或长杆天线，满足不同通讯距离的使用需求，顶部的旋钮做了档位限位设计，每旋转一个信道档位都有清晰的段落感，避免作业过程中误碰导致信道偏移。机身侧面预留了PTT发射按键、自定义功能按键的安装位，PTT按键的长度设计为35mm，宽度12mm，刚好适配拇指的按压范围，按键表面做了内凹的弧度设计，按压时拇指可以自然贴合，长时间按压也不会产生局部压痛感，侧面还预留了耳机接口、充电接口的安装位，接口处做了防水胶圈的安装槽，可满足IP54级别的防尘防水要求，适应雨天、多粉尘的作业环境。

　　在内部结构设计上，整机的PCB安装位做了多层固定柱设计，四个角的固定柱采用M2的螺丝柱，柱高根据PCB板上最高元器件的高度做了适配，避免元器件与外壳产生干涉，电池仓采用独立的仓体设计，可适配1800-2600mAh的锂离子电池组，电池仓与主板之间预留了2mm的缓冲泡棉安装空间，在设备跌落时可以吸收冲击能量，避免电池移位导致的接触不良。扬声器的安装位设计在机身正面下方，出声孔采用阵列式的小圆孔设计，孔位做了向内的倾斜角度，既可以保证声音传出的清晰度，又能避免外部的粉尘、水滴直接进入机身内部，扬声器与外壳之间预留了密封泡棉的安装槽，保证出声的密封性，避免出现声音散、破音的问题。麦克风的安装位设计在机身正面下方靠近底部的位置，拾音孔做了防尘网的安装槽，可阻挡粉尘进入麦克风腔体，保证拾音的清晰度。

　　从安装边界与尺寸适配来看，整机的宽度控制在58-62mm之间，厚度控制在32-36mm之间，不含天线的高度控制在120-130mm之间，这个尺寸刚好适配成年人的手掌握持范围，单手握持时手指可以自然环绕机身，拇指可以轻松触碰到正面的所有按键与侧面的PTT按键。机身背部预留了背夹的安装位，背夹采用可拆卸的设计，通过两颗M2的螺丝固定在机身背部的螺丝柱上，背夹的夹持厚度适配30-55mm的腰带宽度，作业人员可以将对讲机夹在腰带、背包肩带上，解放双手完成其他作业操作。背部的电池盖采用卡扣+螺丝的双重固定方式，卡扣可以实现电池盖的快速拆装，更换电池时不需要额外工具，底部的固定螺丝可以避免在跌落、碰撞时电池盖意外脱落，保证电池安装的稳定性。

　　在结构强度设计上，整机的外壳采用ABS+PC的混合材质，壁厚控制在2.0-2.5mm之间，四个边角做了R5-R8的圆弧过渡，同时在边角内部做了加强筋设计，加强筋的厚度为1.2mm，间距8mm，在设备从1.2米高度自由跌落至水泥地面时，边角的加强筋可以分散冲击能量，避免外壳开裂。按键区域的内部做了按键支撑筋，避免长时间按压导致按键塌陷，所有的接口位置都做了局部加厚处理，厚度达到3mm，避免插拔配件时接口处出现开裂。整个模型的建模过程中，所有的装配间隙都控制在0.15-0.2mm之间，既可以保证上下壳装配的顺畅度，又不会出现装配后缝隙过大、壳体晃动的问题，所有的止口位置都做了0.3mm的错位设计，装配后可以实现自然的限位，不需要额外的定位柱就能保证上下壳的对齐精度。
