以太网型四轴运动数控控制板卡结构设计

　　做小型桌面CNC改造、非标专机运动控制方案选型的时候，这类以太网架构的四轴控制板是绕不开的核心部件，不同于老式并口MACH控制卡需要插装在工控机主板PCI槽位、受机箱布线和主机距离限制的设计，这款控制板采用独立板载处理单元加以太网通讯的架构，上位机只需要负责G代码解析、轨迹规划的上层运算，实时插补、脉冲输出、IO逻辑响应全部由板载MCU完成，哪怕上位机出现短暂卡顿，也不会出现加工过程中丢步、轨迹偏移的问题，在小型雕刻机、桌面四轴铣床、点胶机械手、非标取放料工位的应用场景里，这种架构的稳定性比老式板卡提升非常明显。

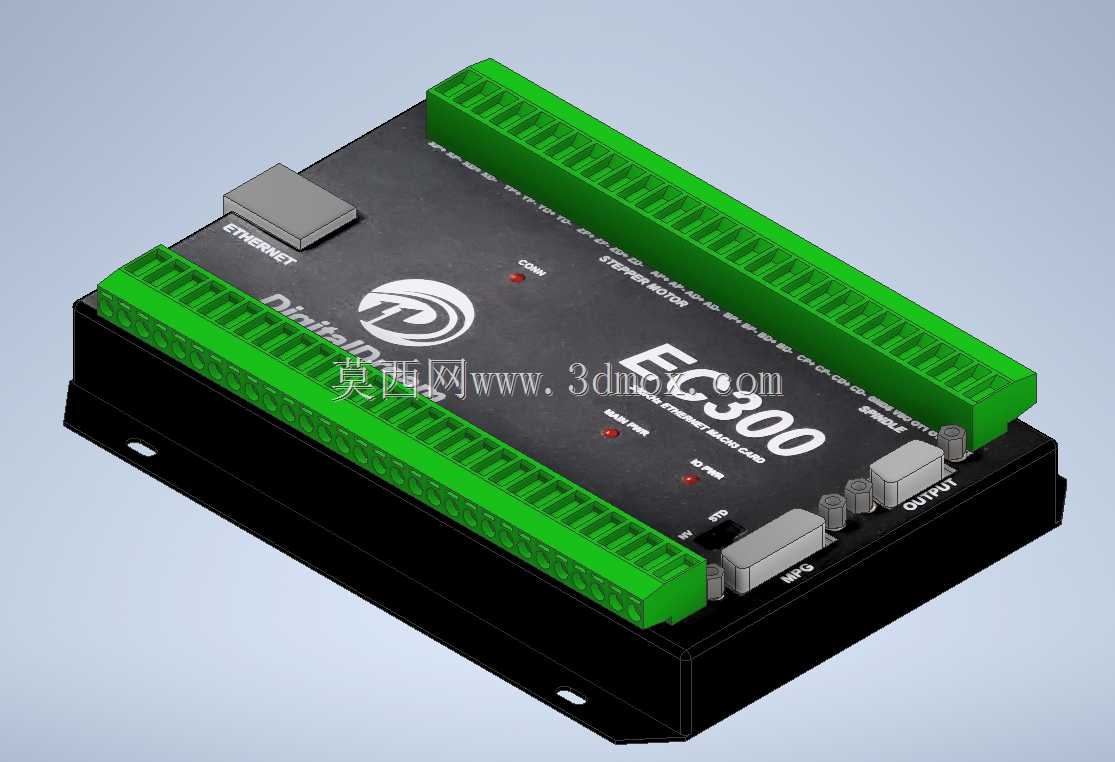

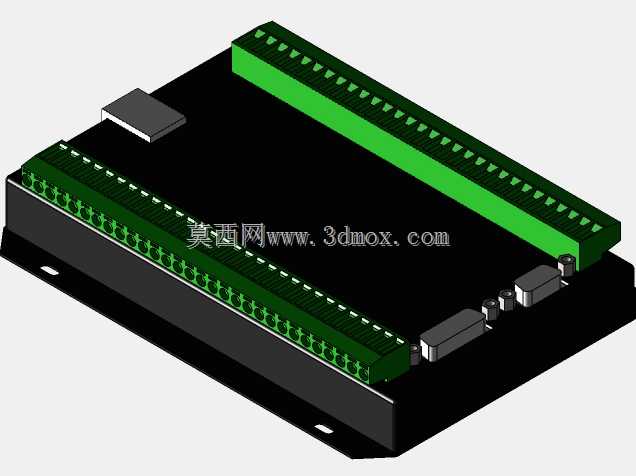

　　从结构设计的角度拆解这款控制板的布局，整体采用金属底座加PCB板叠层安装的结构，黑色金属底座一方面承担PCB的支撑作用，底座上预留的两个腰型安装孔可以适配不同安装面的孔位偏差，安装时不需要严格对孔，降低电控箱内部的安装难度，另一方面金属底座直接和PCB板上的功率器件、网络芯片的散热面接触，把板卡工作时产生的热量传导到整个金属底座上，不需要额外加装散热风扇，完全避免了电控箱内部因为风扇积灰导致的散热失效问题，适合在车间多粉尘的加工环境下长期运行。板卡的接线端全部采用两侧排布的绿色插拔式接线端子，端子排沿着板卡的两个长边布置，X/Y/Z/A四个运动轴的脉冲方向信号、原点限位输入、主轴调速输出、冷却液控制IO全部按功能分区排布在端子上，接线时不需要在密集的针脚里找定义，后期排查线路故障的时候，顺着端子分区就能快速定位对应信号，比针脚式接线的板卡维护效率高很多。板卡上的以太网接口采用带金属屏蔽层的RJ45座，接口旁布置了板载状态指示灯，包括电源指示、运行状态指示、通讯状态指示、各轴报警指示，调试的时候不需要打开上位机软件，直接看板载灯的状态就能判断当前板卡的工作状态，比如通讯异常时通讯灯快闪、轴驱动报警时对应轴的指示灯常红，现场调试的时候能省很多排查问题的时间。

　　在安装边界的设计上，这款控制板的整体厚度控制在较低范围，接线端子的高度和板载网络接口、存储模块的高度做了齐平设计，安装在电控箱内部的时候，只需要预留出接线端的线缆弯折空间即可，不需要给板卡单独预留过高的安装腔室，对于空间紧凑的小型桌面设备电控箱来说，这种尺寸设计能大幅压缩电控部分的占用空间。板卡上预留的以太网通讯距离可以满足常规车间内的布线需求，上位机不需要和设备挨在一起，甚至可以把多台同类型控制板接入车间局域网，实现一台上位机对多台四轴设备的程序下发和状态监控，适合小型加工坊多设备集中管理的应用场景。

　　从功能适配的角度看，这款控制板支持MACH3系统的全部运动控制指令，支持四轴联动插补，支持手轮接入、主轴转速闭环控制、软硬限位双重保护，板载的输入IO全部做了光耦隔离，外部的限位开关、急停信号的干扰不会串入控制核心电路，输出端也做了驱动隔离，直接可以对接市面上主流的步进驱动器、伺服驱动器，不需要额外加装信号转换板。在做三维建模的时候，需要重点还原接线端子的插拔空间、安装孔的位置公差、板载接口的突出高度，避免做整机装配的时候出现接线干涉、安装孔对不上、接口被结构件挡住的问题，尤其是两侧端子排的接线方向，要预留出手指按压端子卡扣的操作空间，不能把端子贴着装在电控箱侧壁上，否则后期更换接线的时候根本没法操作。另外板卡上的几个灰色屏蔽模块的高度也要准确还原，这些模块是网络通讯和存储电路的屏蔽罩，建模时如果忽略了高度尺寸，装配时很容易和电控箱的盖板产生干涉，压坏屏蔽罩导致电路故障。

　　实际做设备改造的时候，这类控制板往往是直接安装在电控箱的DIN导轨附近，或者用螺丝固定在电控箱的绝缘安装板上，建模时还要考虑网线插拔的操作空间，RJ45接口的前方要预留至少50mm的空间，方便插拔水晶头，不能把接口对着箱壁布置。不同于集成式的数控系统，这种板卡式的控制器成本更低，配置灵活性更高，用户可以根据自己的需求选择不同功率的驱动器、不同规格的电机，对于非标设备开发来说，能大幅降低电控部分的成本，同时保留足够的扩展空间，比如后续要加自动对刀仪、刀库控制信号，只需要启用板卡上预留的IO口即可，不需要更换整个控制单元。
