CA6140车床配套直流伺服电机结构模型

　　在普通车床数控化改造的项目里，CA6140作为存量最大的卧式车床机型，其进给轴驱动替换是改造环节的核心工作，这款适配CA6140安装位的直流伺服电机模型，就是针对工厂布局规划阶段的空间校验需求搭建的。做车间产线调整或者机床改造方案设计的时候，很多工程师一开始会直接套用标准电机样本的尺寸，但实际进场安装才会发现，电机尾部的接线盒、前端法兰的安装孔位、输出轴的伸出行程，经常会和车床床身的凸起结构、进给防护罩的钣金件、甚至旁边排布的冷却管路产生干涉，尤其是老厂房里的设备排布紧凑，预留的电机安装空间往往没有新设备那么规整，提前用三维模型把安装边界卡准，能避免后期现场切割钣金、重新加工转接法兰的返工问题。

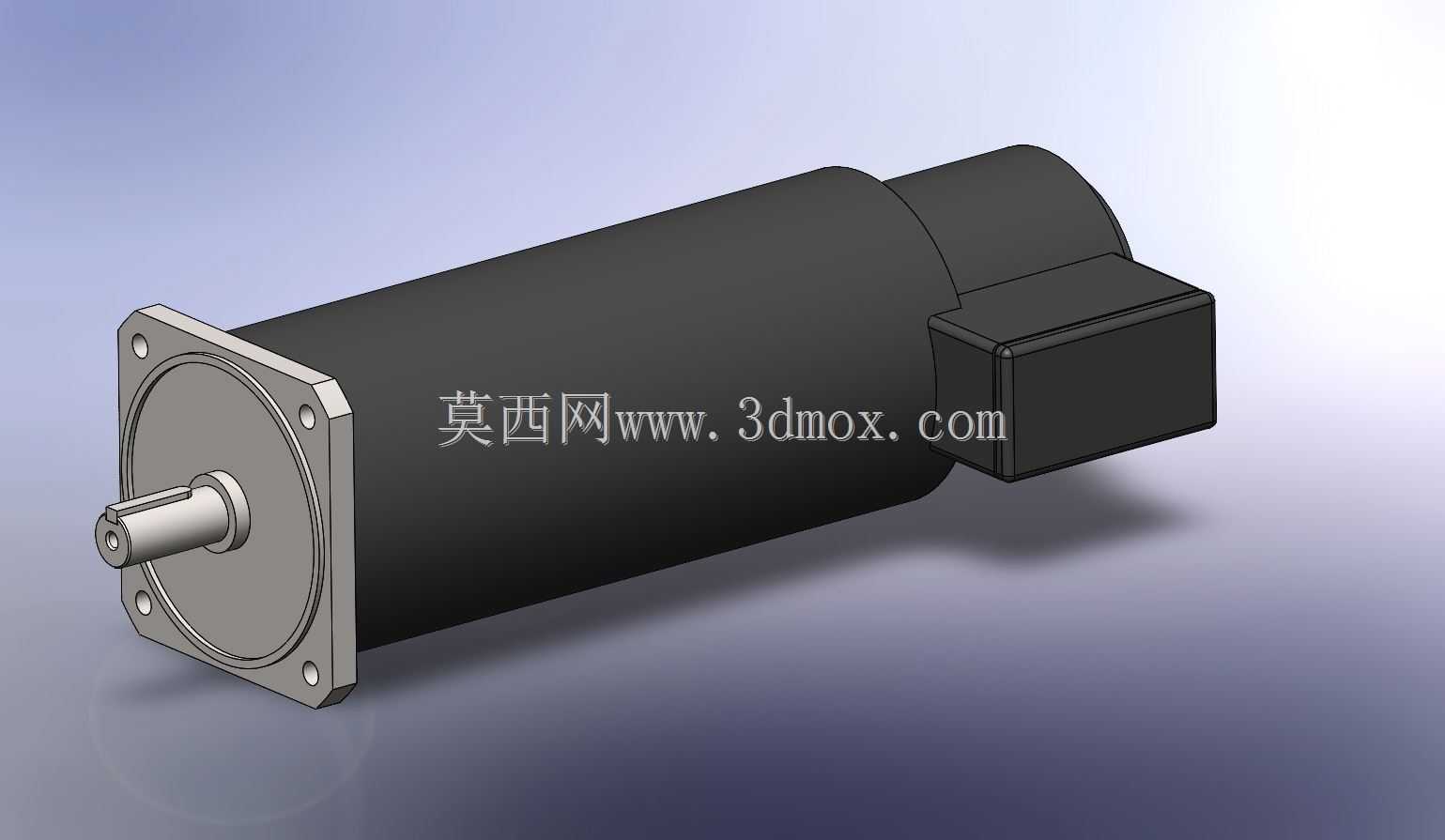

　　这款电机的结构做了适配车床安装的针对性设计，前端采用方形安装法兰，四个固定孔的孔距完全匹配CA6140原有进给驱动电机的安装孔位，不需要额外制作转接板就能直接固定在车床的进给箱安装面上，输出轴采用单键槽设计，键槽尺寸和原机床进给丝杠的连接轴套完全适配，装配的时候不需要重新加工轴套或者配做键连接，能大幅缩短改造的停机时间。电机主体采用圆柱形机壳设计，机壳外径控制在原有安装腔的内径范围内，不会和安装腔的内壁产生摩擦，侧置的方形接线盒位置做了偏移设计，避开了床身侧面的走线槽安装位，接线的时候线缆可以直接顺着原有走线槽排布，不需要额外更改线缆的固定路径。

　　从功能特性上来说，直流伺服电机的低速扭矩输出特性刚好匹配CA6140车床进给轴的驱动需求，车床做端面车削、螺纹车削工序的时候，需要进给轴在低转速下保持稳定的扭矩输出，不能出现爬行抖动的问题，这款电机的输出扭矩曲线覆盖了车床常用进给速度对应的负载区间，不管是大切深的粗加工走刀，还是小进给量的精加工走刀，都能保持稳定的转速输出。模型搭建的时候特意还原了电机的外部安装特征，没有做内部绕组、转子这类不影响布局校验的细节，既保证了安装尺寸的准确性，又不会因为模型特征过多导致布局装配的时候文件卡顿，适合在做整个车间设备布局、机床改造整体装配的时候调用。

　　实际做方案设计的时候，除了校验电机本身和机床本体的安装干涉，还要考虑电机周边的维护空间，比如电机尾部的编码器拆装空间、接线盒的接线操作空间、前端法兰固定螺栓的拧紧操作空间，这些细节在模型里都按照实际尺寸做了预留，做布局的时候可以直接测量电机和周边设备、墙体、管线的最小距离，保证后期维护的时候工具能正常操作，不用把周边设备全部拆开才能检修电机。很多刚接触机床改造的工程师容易忽略维护空间的预留，只考虑静态装配的时候不干涉，结果后期电机出故障要拆的时候，才发现扳手伸不进去，不得不拆旁边的防护罩或者管线，反而增加了维护的工作量。

　　另外在做工厂新产线布局的时候，这类电机模型还能用来提前排布线缆桥架的走向，根据接线盒的位置确定桥架的出线口位置，让线缆的排布更整齐合理，避免后期线缆长度不够或者弯折半径不符合要求的问题。模型的所有安装基准面都做了对齐参考，装配的时候可以直接把法兰面和机床的安装面对齐，输出轴的轴线和丝杠的轴线做同轴配合，不需要反复调整位置就能快速完成装配，提升方案设计的效率。对于做机床设计、设备改造、车间布局规划的工程师来说，这类精准还原安装尺寸的部件模型，能把很多现场可能出现的干涉问题提前在三维设计阶段解决，减少现场施工的调整工作量，也能避免因为尺寸不符导致的配件采购错误，降低项目的实施成本。
